38. При строительстве 1-но этажного промздания выбраны фундаменты – свайные. Рассчитать размеры условного фундамента и определить осадку.

Исходные данные

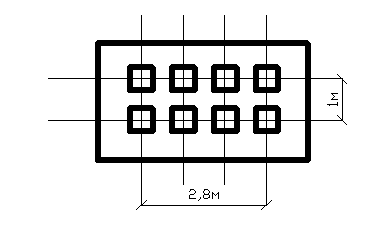

8 свай 0,3×0,3м длиной 12м, ростверк- 1,5×3,3м, глубина заложения 1,5м.

1-ый грунт: супесь мягкопластичная h=7,5м, γ_II=18 кН/м³, φ_II=12⁰.

2-ой грунт супесь пластичная h=30м, , γ_II=19 кН/м³, φ_II=21⁰, с_II=0,003 МПа.

СНиП 2.02.03-85 п.6.1.

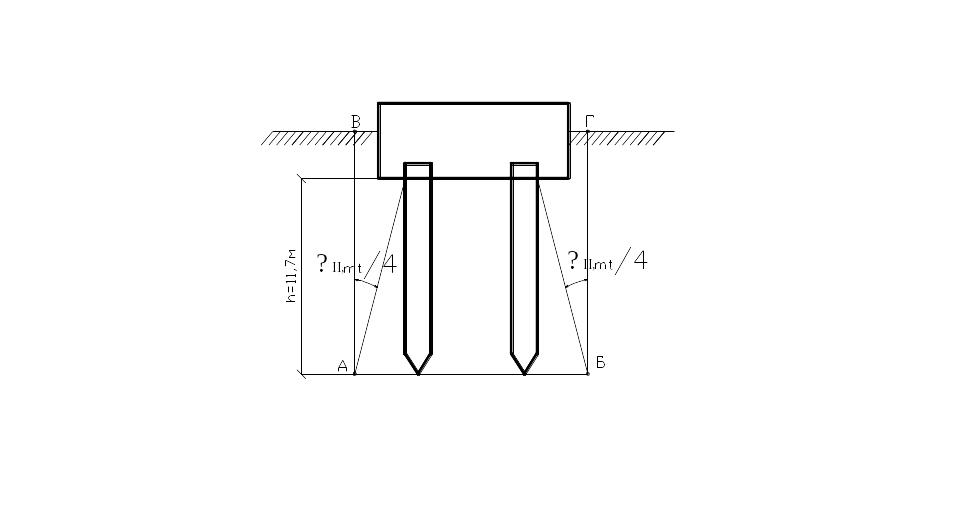

φ_II,mt = = = 15,89⁰

h×tg(φ_II,mt/4)=11,7×0,07=0,81м

b_усл=1м+2×0,81м=2,62м,

l_усл=2,8м+1,62м=4,42м,

Осадка считается аналогично ФМЗ с размерами d_усл, b_усл ,l_усл.

39. Под корпус бункеров проектируется фундаментная плита. Учитывая нижеизложенные дополнительные исходные данные необходимо:

1. Оценить правильность проектного решения, связанного с назначением глубины заложения фундаментной плиты.

2. Дать необходимые рекомендации по этому вопросу.

Исходные данные

1. Площадка строительства до глубины 20 м. сложена суглинками с показателем текучести JL = 0,5. Уровень грунтовых вод располагается на глубине 4 м от планировочной отметки. Относительная отметка планировки - 0,15 м.

2. По условиям опирания колонн бункеров и шатровой части здания верх фундаментной плиты принят на отметке - 1 м.

3. Толщина фундаментной плиты по расчету на продавливание колонной принята 500 мм.

4. Под фундаментной плитой предусматривается подбетонка толщиной 50 мм.

5. Нормативная глубина сезонного промерзания грунта 220 см.

Решеине:

Глубина заложения фундаментной плиты выбрана не правильно, т.к. расчетная глубина промерзания равна d_f=1,1*2,2=2,42 м. и согласно табл. 2 СНиП 2.02.01-83*, при данных инженерно-геологических условия глубина заложения фундаментной плиты должна быть не менее d_f=2,42 м.

40. Выбрать рациональную длину забивной сваи и определить её несущую способность, выбрать необходимое количество свай на один фундамент под колонну и расположить их в плане.

Исходные данные

Ростверк прямоугольный, нагрузка центральная вертикальная с расчётной величиной N=4000 кН; заглубление ростверка -2м от отметки планировки. Грунтовое основание представлено ( сверху-вниз) –насыпной неслежавшийся суглинок мощностью 4м, ниже- суглинок естественного сложения (показатель текучести I_l=0,6) мощностью слоя 2м, ещё ниже- глина естественного сложения (I_l=0,4) мощностью слоя 10м.

Несущая способность сваи по грунту п.4.2. СНиП 2.02.03-85

F_d=γ_c(γ_cRRA+u∑γ_cff_ih_i)

Первый слой суглинок неслежавшийся, следовательно процесс консолидации незавершился, учитываем п.4.11 и п.4.12 этого СНиПа и берём f_i со знаком « - » , для остальных случаев как всегда. Сваю заглубляем в глину (3-ий слой) на 1м (п.7.10)

Длина сваи: l_св=h₁+ h₂+ h_зад+ h_загл=2+2+0,3+1=5,3м. По сортаменту выбираем 0,3×0,3 длиной 6м.

F_d=γ_c(γ_cRRA+1,2(γ_cff₂×2м- γ_cff₁×2м+γ_cff₃(6м-4м-0,3м)).

Определяем количество свай:

n= ×1.15,

где γ_k=1,4 (расчётный метод), N=4000кН.
