МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ

НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ «ЛЬВІВСЬКА ПОЛІТЕХНІКА»

Дослідження установки еу 5001

[ЕУ 5000]

МЕТОДИЧНІ ВКАЗІВКИ ТА ІНСТРУКЦІЯ

до виконання лабораторної роботи

з дисципліни "Основи релейного захисту та автоматики"

для студентів напряму 050701 "Електротехніка та електротехнології"

«Релейний захист електричних систем»

для студентів електроенергетичних спеціальностей

Затверджено

на засіданні кафедри

електричних мереж та систем

Протокол № 5 від 25.02.2010 р.

Львів – 2010

Дослідження установки ЕУ 5001 [5000]: Методичні вказівки та інструкція до виконання лабораторної роботи з дисциплін "Основи релейного захисту та автоматики" для студентів електроенергетичних спеціальностей /Укл.: П.М. Баран, В.П. Кідиба, Я.Д. Пришляк. – Львів: Видавництво Національного університету "Львівська політехніка", 2010 – 19 с.

Укладачі Баран П.М., канд. техн. наук, доц..

Кідиба В.П., канд. техн. наук, доц.

Пришляк Я.Д., канд. техн. наук, доц.

Відповідальний за випуск Лисяк Г.М., канд. техн. наук, доц.

Рецензент

Мета роботи – ознайомитися з установкою для налагодження та перевірки пристроїв релейного захисту та автоматики ЕУ 5001 [ЕУ5000], набути практичного досвіду роботи на ній.

1. Короткі теоретичні відомості

Установка ЕУ 5001 [ЕУ 5000] призначена для налагодження та перевірки простих та складних пристроїв релейного захисту та автоматики (РЗА) на електричних станціях, підстанціях, промислових підприємствах, а також в лабораторіях.

Установка ЕУ 5001 [ЕУ 5000] складається з наступних блоків:

• регулювального ФР 5000;

• навантажувального ФМ 5000;

• блоку-приставки ФП 5000.

Установка ЕУ 5001 відрізняється від установки ЕУ 5000 наявністю блоку-приставки ФП 5000.

На рис. 1 наведений загальний вигляд фасадів блоків установки ЕУ5001. На фасадах розміщені органи управління та прилади контролю.

На рис. 2 наведений загальний вигляд тильної сторони установки, на якій знаходяться клеми, до яких приєднуються випробувальні пристрої РЗА.

Всі блоки установки з’єднані між собою за допомогою кабелів з роз’ємними з’єднаннями.

Електричне живлення установки здійснюється від мережі змінного струму частотою (500,5) Гц. Установка ЕУ 5000 живиться від джерела однофазної напруги 220 або 380 В, а установка ЕУ 5001 – трифазного джерела симетричної напруги 220 або 380 В потужністю не менше, ніж 8 кВА.

Блок ФР 5000 може використовуватись як джерело з плавно-ступеневим регулюванням, з якого можна отримати:

• змінну напругу до 380 В;

• змінний струм до 10 А;

• випростувану напругу – до 240 В;

• випростуваний струм – до 4,5 А.

Сумісне використання блоків ФР 5000 ФМ 5000 може використовуватись як джерело з плавно-ступеневим регулюванням змінного струму до 200А та одночасно джерело випростуваної напруги 220 В (210 В) або постійної напруги від зовнішньої акумуляторної батареї.

Самостійно блок ФМ 5000 може використовуватись як джерело змінного струму до 200 А з ступінчатим регулюванням.

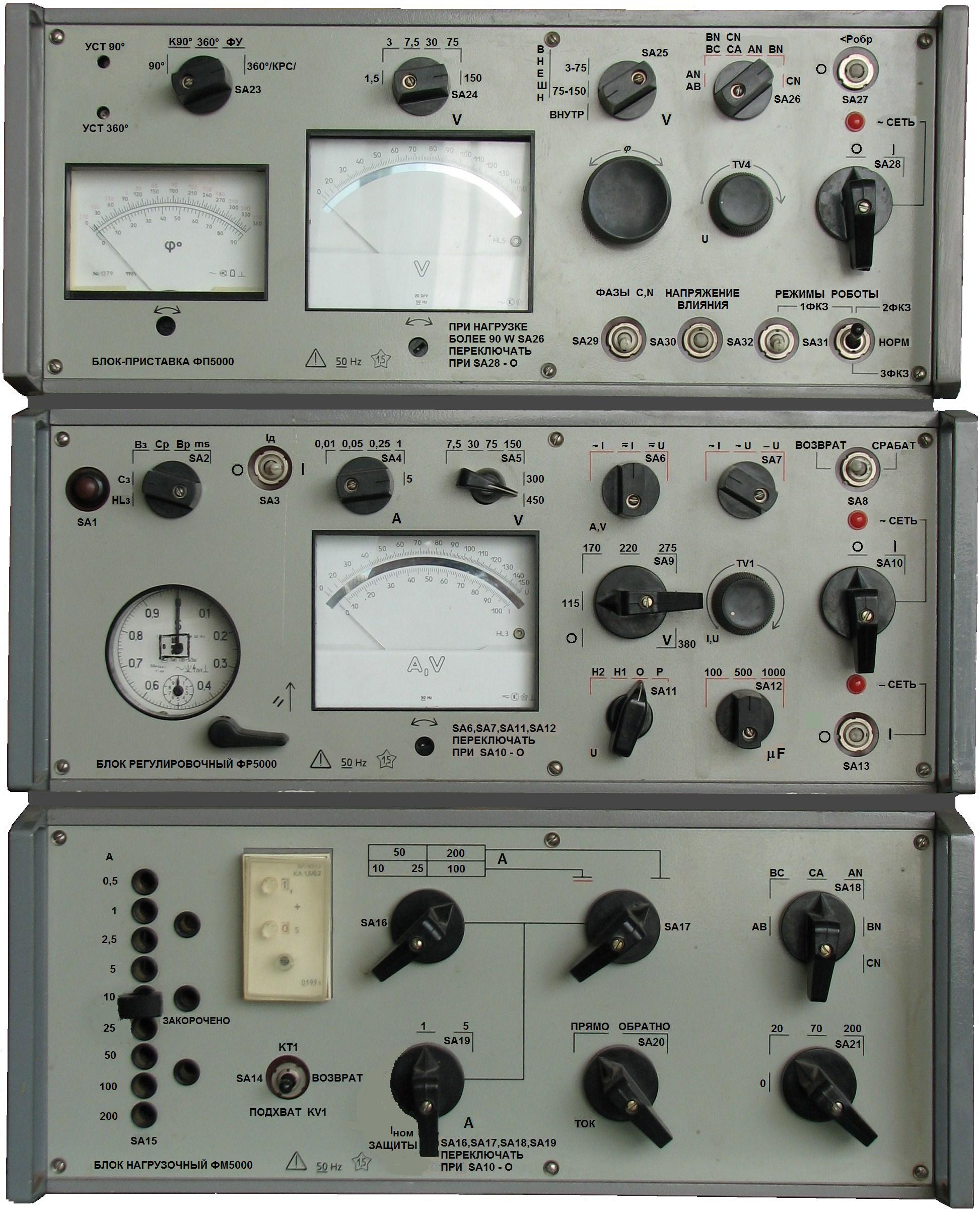

Рис. 1. Загальний вигляд фасаду установки

Рис. 2. Загальний вигляд тильної сторони установки

Одночасне застосування всіх трьох блоків дозволяє здійснювати перевірку складних захистів, коли є необхідність змінювати не тільки струм чи напругу за величиною, а й кут між ними.

На вихідних затискачах установки можна отримати електричні величини, наведені в табл. 1.

Таблиця 1.

Вихідні параметри установки

Рід струму та напруги	Вихідні параметри установки
	Положення перемикача SA11	Вихідні затискачі	Напруга, В	Струм, А	Допусти мий час роботи, хв	Регулювання
1	2	3	4	5	6	7
1. Змінний	"O"		380 380 380	2 5 10*	30 1 0,5	Плано-ступеневе
2. Постій ний (випрямлений із згладжванням)**	"P"		240 220 110 -	0,06 0,6 1 4,5	30 5 5 1	Плавно-ступеневе
3. Постійний (випрямлений із ззгладжуванням)***	"H1" "H2"		210 220	1 0,65	5	Відсутнє
4. Постійний (випрямлений без згладжування)	"Р"			4,5	5	Плавне

* вимірювання струму здійснюється зовнішнім амперметром;

** перевіряється за положенням перемикача SA12 згідно таблиці 4;

*** перевіряється за положенням перемикача SA12 –"1000".

Крім цього, установка забезпечує:

• вимірювання часу спрацювання та повернення у вихідне положення реле пристрою РЗА, який перевіряється;

• регулювання і вимірювання кута зсуву фаз між струмом і напругою в діапазоні 0 … 360;

• отримання симетричної трифазної напруги з регулюванням останньої між двома фазами, або з регулюванням напруги в одній фазі;

• імітацію:

а) одно-, дво- і трифазних коротких замикань;

б) різних видів КЗ на заданий час у діапазоні 0,1 … 9,9 с;

в) роботи вимикача, що відмикає модельоване КЗ від пристрою релейного захисту через заданий проміжок часу;

г) повторного аварійного режиму (одного з видів КЗ) через заданий час (у діапазоні 0,1 … 9,9 с) для випробування пристрою АПВ.
