24. Узлы примыкания оконных и дверных конструкций к стенам здания

Двери:

на рисунке:

а – деревянные; б – стальные; в – стеклянная; 1 – полос 6*60мм; 2 – коробка из уголков 75*5 и 32*20*4мм; 3 – полотно из листа толщиной 2мм; 4 – нащельник из полосы 4*50мм; 5 – сталинит; 6 – накладки из стали по упругим прокладкам; 7 – толкатель из стали; 8 – алюминиевый профиль; 9 – резиновая прокладка; 10 – коробка из швеллеров №6,5.

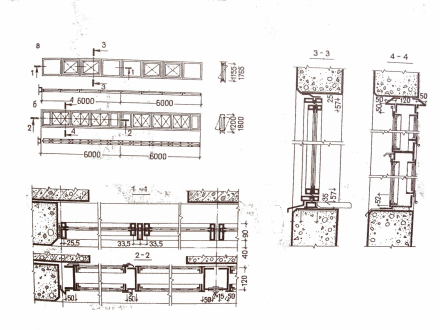

а – вертикальное сечение по проемам, заполненным одинарным глухим переплетом (ПГ) и с двойным в нижней зоне, с открывающимися наружными (ПО) и внутренними (ПОВ) переплетами; б – петля для верхней подвески; в – петля для нижней подвески; г – петля для боковой навески; 1 - горизонтальный импост; 2 – скоба; 3 – болт; 4 – стальной лист; 5 – цементный раствор; 6 – слив; 7 – навеска; 8 – петля; 9 – коробка из уголков 75*50*5мм.

25. Показать узлы крепления вертикальных связей к колоннам каркаса

Для повышения устойчивости одноэт. зданий в продольном направлении предусматривают систему вертикальных и горизонт. связей м/у колоннами каркаса и в покрытии.Вертик. связи при ЖБ колоннах каркаса в зданиях без мостовых кранов и с подвесным транспортом устанавливают только при высоте помещений >9,6м. Их располагают в середине температурных блоков в каждом ряду колонн. В зданиях, оборудованных мостовыми кранами, связи устанавливают в подкрановой части. Связи по колоннам делают крестовыми (при шаге колонн 6м, h до головки подкран. рельса до 10м и малогабаритном напольном транспорте) и портальными (при шаге 6 и 12м в более высоких зданиях с использованием крупногабаритного транспорта).

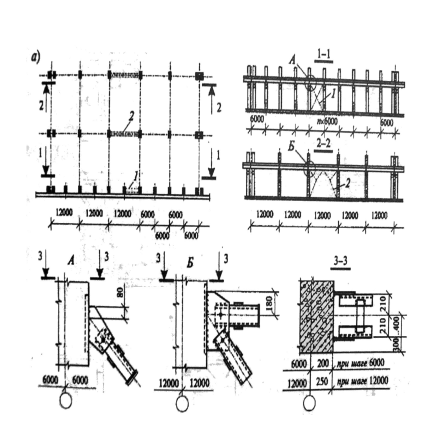

Вертикальные связи по стальным колоннам каркаса предусматривают в каждом продольном ряду колонн в виде основных (подкрановые) и верхних (надкрановые). Основные связи устраивают в середине здания или температурного отсека, благодаря чему достигается свобода температурных перемещений конструкций в обе стороны, а также снижаются температурные напряжения в колоннах. Верхние связи устанавливают по краям температурного отсека, а также в тех панелях, где расположены вертикальные, поперечные и горизонтальные связи м/у ригелями покрытия.[На верхних рисунках: 1-связи крестового типа; 2-то же, портального; 3-основные связи; 4-верхние связи].Вертикальные связи м/у опорами ЖБ стропильных конструкций ставят только в покрытиях с плоской кровлей. В зданиях без подстропильных конструкций такие связи размещают в каждом ряду колонн, а с подстропильными конструкциями – только в крайних рядах колонн при шаге 6м.М/у опорами ферм или балок вертикальные связи устанавливают не чаще чем через один шаг колонн. В местах отсутствия вертикальных связей ставят распорки, располагаемые поверху колонн. (рис.а). По средним рядам колонн крайние подстропильные фермы в каждом температурном блоке связывают с верхними поясами стропильных ферм горизонтальными распорками (рис.б). В покрытиях при шаге колонн крайних и средних рядов 12м предусматривают горизонтальные связевые фермы, размещая их в уровне нижнего пояса стропильных ферм по торцам температурных блоков в каждом пролете (рис.в).[здесь 1-вертикальная связь по фермам; 2-распорка; 3-горизонтальная распорка по подстропильным фермам; 4-горизонтальная ферма в торцах; 5-связь по колоннам].Вертикальные и горизонт. связи покрытия изготавливают из уголков, швеллеров и труб и крепят к ЖБ конструкциям болтами и сваркой.В покрытиях зданий со стальным каркасом предусматривают горизонт. связи в плоскостях верхних и нижних поясов стропильных ферм а также вертик. связи между фермами.По нижним поясам стропильных ферм (рис.б) в систему связей входят: поперечные горизонт. связевые формы, размещаемые в торцах температурного отсека здания (при длине отсека более 96м устанавливают также промежуточные связевые фермы через 42-60м); продольные горизонтальные связевые фермы, размещаемые в одно-, двух- и трех -пролетных зданиях только вдоль крайних рядов колонн, а в зданиях с числом пролетов более трех - также и вдоль средних рядов колонн ч/з 2-3 пролета; распорки и тяжи. Вертикальные связи располагают вдоль стоек стропильных и фонарных ферм с интервалом 6-12м. Ставят их по нижним поясам стропильных ферм в местах размещения поперечных горизонтальных связей.

[на этом рис.: а- по верхним поясам стропильных ферм; б – то же, по нижним; 1 – распорки; 2 – растяжки; 3 – раскосы; 4 – вертикальные связи; 5 – стропильные фермы; 6 – связевые фермы].

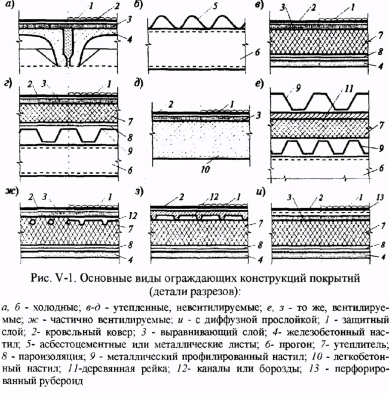

26. Предложить вариант многослойной конструкций покрытия оздоровительного комплекса с объяснением назначения каждого слоя.

1 Защитный слой

2 Кровельный ковер

3 Выравнивающий слой

4 Утеплитель

5 Пароизоляция

6 Железобетонный настил

7 Металлический профилированный настил

8 Прогон

Ограждающую часть покрытия составляют плиты, панели и листы (несущие элементы ограждения) и располагаемые на них элементы паро-, тепло-, и гидроизоляции. При традиционных методах выполнения ограждения эти элементы, как правило, укладывают последовательно друг над другом, что делает ограждение конструкции одними из самых трудоемких в системе здания.

Ограждающая часть покрытия подвержена разнообразным атмосферным и эксплуатационным воздействиям. Вследствие этого ограждающие конструкции должны обладать высокой стойкостью против этих воздействий и надежно защищать здание от преждевременного износа и разрушения.

От теплотехнических качеств ограждающих конструкций и их массы во многом зависит экономичность здания, так как это связано с затратами на отопление, вентиляцию и расходом материалов на другие элементы здания

Требования к ограждающим конструкциям. Основные виды. Покрытие зданий образуют несущие и ограждающие конструкции. В плоскостных системах балочного тип ограждающую часть покрытия составляют плиты, панели и листы (несущие элементы ограждения) и располагаемые на них элементы паро-, тепло- и гидроизоляции. При традиционных методах выполнения ограждения эти элементы, как правило, укладывают последовательно друг над другом, что делает ограждающие конструкции одними из самых трудоемких в системе здания. В связи с этим ведется постоянный поиск новых конструктивных решений ограждений, основанных на совмещении в одном элементе покрытия одновременно несущих и ограждающих функций и обладающих небольшой трудоемкостью при изготовлении и устройстве. (Ограждающая часть покрытия подвержена разнообразным атмосфер- ным (солнечная радиация, дождь, снег, ветер, низкие температуры) и эксплуатационным (высокие или низкие температуры, влажность, агрессивные среды) воздействиям. Вследствие этого ограждающие конструкции должны обладать высокой стойкостью против этих воздействий и надежно защищать здание от преждевременного износа и разрушения.

От теплотехняческих качеств ограждающих конструкций и их массы во многом зависит экономичность здания, так как это связано с затратами на отопление, вентиляцию и расходом материалов на другие элементы здания (балки, фермы, колонны и т.д.). Конструкции ограждения должны предусматривать возможность устройства светоаэрационных фонарей. обеспечивать ремонт и восстановление, обладать достаточной огнестойкостью.

Утепленные покрытия состоят из несущего слоя, образуемого плитами, настилами и листами, и теплоизоляции, защищенной паро- и гидроизоляцией. В необходимых случаях в утепленные конструкции вводят другие конструктивные элементы, например воздушные прослойки или отверстия для вентиляции ограждения. Холодные покрытия состоят из несущих элементов и гидроизоляционного ковра или из элементов, объединяющих в себе несущие и гидроизоляционные функции (асбестоцемснтные листы и др.). Невентилируемые ограждения устраивают над помещениями с сухим и нормальным влажностным режимом и при других условиях, обеспечивающих надежную пароизоляцию.
