23. Железобетонные колонны каркаса. Фундаменты под ж/б колонны
Железобетонные колонны. В зданиях без мостовых кранов устанавливают колонны без консолей, а в зданиях с мостовыми кранами -колонны с консолями, на которые опирают подкрановые балки. По расположению в плане различают колонны крайних и средних рядов; первые устанавливают также в рядах, примыкающих к продольным температурным швам.

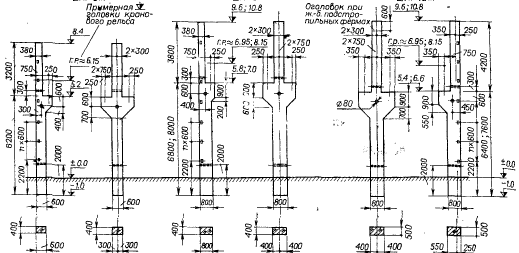

Железобетонные колонны могут иметь прямоугольное и двутавровое сечения, а также быть двухветвевыми. По сравнению с колоннами прямоугольного сечения двухветвевые колонны имеют повышенную жесткость, по они более трудоемки в изготовлении. Применяют их в зданиях с высотой более 10,8 м. В зданиях, оборудованных более чем двумя мостовыми кранами в пролете, по условиям безопасности обслуживающего персонала преду-сматривают сквозные проходные галереи вдоль подкрановых путей. В этих случаях применяют двухветвевые колонны с лазами размером 400x2000 мм, расположенными в уровне верха подкрановых балок см рис.
Размеры колонн в поперечнике принимают: прямоугольного сечения от 400x400 до 500x800 мм, двутаврового сечения 400x600 и 400х800 мм, двухветвевых – от 400х1000 до 600X1900 мм. Ветви колонн сквозного сечения связаны распорками через 1,5 3,0 м по высоте. В высоких зданиях можно монтировать колонны, состоящие по длине из двух-трех частей, соединяемых сваркой закладных элементов и выпусков арматуры. Такие колонны удобны в изготовлении и транспортировке. В одноэтажных промышленных зданиях можно применять колонны кольцевого сечения. Такие колонны изготавливают методом центрифугирования, что позволяет повысить уровень механизации технологического процесса и получить бетон с более высокими физ-механическими характеристиками. В железобетонных колоннах предусматривают стальные закладные элементы, с пом-ю к-х крепят стропильные конструкции, подкрановые балки и стеновые панели. Длину колонн выбирают с учетом высоты цеха и глубины заделки в фундаменте.

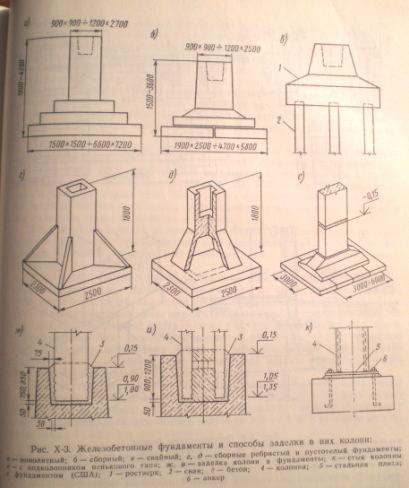

Фундаменты. Колонны каркаса, как правило, опирают на отдельные железобетонные фундаменты с подколонниками стаканного типа, а стены — на фундаментные балки. Ленточные фундаменты под ряды колонн или сплошные под здания (за исключением фундаментных плит в универсальных зданиях) устраивают редко—на слабых или просадочных грунтах и при больших ударных воздействиях на грунт технологических агрегатов.
Устройство фундаментов существенно влияет на стоимость здания. Фундаменты небольших и средних размеров, а также облегченные фундаменты ребристой и пустотелой конструкции целесообразно монтировать из сборных блоков.
Унифицированные монолитные фундаменты, имеющие ступенчатую конструкцию с подколонником и стаканом для заделки колонн, предназначены для колонн прямоугольного сечения и двухветвевых.Под железобетонные колонны большого сечения предусматривают фундаменты с подколонниками пенькового типа. Пенек устанавливают при выполнении работ нулевого цикла. Пенек с фундаментом и колонну с пеньком соединяют сваркой выпусков арматуры и бетоном, нагнетаемым в швы.Широкое распространение получили свайные фундаменты. Железобетонные сваи имеют квадратное или круглое сечение. Головы свай связывают монолитным или сборным железобетонным ростверком, который одновременно служит подколонником. При возведении свайных фундаментов по сравнению с обычными сильно уменьшается объем земляных работ и снижается расход материалов
