14. Предложить вариант защиты конструкций фундаментов от атмосферных осадков.

Водозащитные и конструктивные мероприятия в комплексе с уплотнением или закреплением грунтов деформируемой зоны применяются, в основном, на просадочных грунтах со 2 типом грунтовых условий по просадочности

Водозащитные мероприятия применяются с целью снижения вероятности замачивания грунтов, контря за состоянием сетей, несущих воду, обеспечения возможности предотвращения источников замачивания грунтов и т. д. К ним относятся соответствующая

– компоновка генеральных планов(сохранение естественных условий стока и дернового покрова, недопущение пересечений линий стока),

- при уплотнении грунта, засыпки и подготовке под полы- устройство мало­водопроницаемых экранов суширнием за пределы здания, устройство засыпки из глинистого грунта при его оптимальной влажности с послойным уплотнением до плотности сухого грунта 1,55-1,6 т/м3.

- при водостоке поверхностных вод от здания - устройтво ливнеточной сети, нагорных канав, качественных отмосток вокруг зда­ний с уклоном 0,02-0,03 с шириной >1м(для 1типа грунтовых условий по просадочности) и более 1,5-2 м (для 2), устройство грунтовых экранов из уплотненного глинистого грунта толщиной 40 см и уклоном от здания.

- прокладка коммуникаций с исключением возможной утеч­ки из них воды и т. д.

Рис.XXVI-2,а Дренажное устройство около фундамента:1-гидроизоляция

2-бетонная подготовка,3-асфальт,4-дренажный кювет,5-взрыхленный и утрамбованный глинистый грунт,6-песок,7-дренаж,8-глиняный замок.

Одна из основных мер защиты зданий от грунтовых вод(при их высоком стоянии)-устройство дренажа,понижающего и отводящего грунтовые воды от фундаментов и подвалов.Дренажные трубы обычно укладывают ниже подошвы фундаментов, что позволяет понизить глубину залегания грунтовых вод не менее чем на 0,5м от подошвы фундаментов(рис.XXVI-2,а)Для отвода атмосферных вод ,которые могут проникнуть к фундаментам, вокруг построек предусматривают надежные водонепроницаемые отмостки требуемой ширины и с уклоном от здания.Отмостки можно дополнить устройством дренажных кюветов.Фундаменты и грунты основания предохраняют от намокания эксплуатационной влагой путем устройства водонепроницаемых полов.Фундаменты защищают от увлажнения,кроме того, водонепроницае мыми окрасками ,обмазками и облицовками.Для предохранения стен от увлажнения капиллярной влагой(из грунта) по фундаментным балкам или ленточным фундаментам укладывают горизонтальную гидроизоляцию-оклеечную из рулонных материалов или обмазочную из мастик.Подвальные стены чаще всего защищают вертикальной гидроизоляцией.

Д ренажное устройство около фундамента:1-гидроизоляция

2-бетонная подготовка,3-асфальт,4-дренажный кювет,5-взрыхленный и утрамбованный глинистый грунт,6-песок,7-дренаж,8-глиняный замок.

Схема устройства отмостки. 1- грунт обратной засыпки, тщательно утрамбованный, 2-водонипроницаемая отмостка, 3- лоток для отвода воды. 4- просадочный грунт

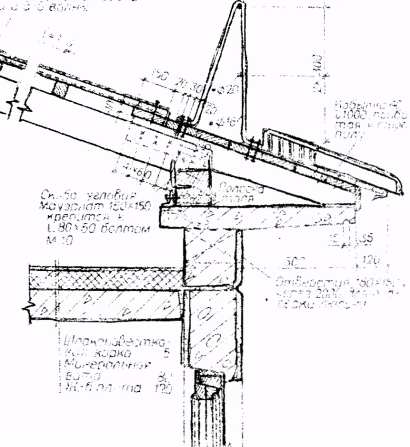

15. Дать решения карнизного узла при условии свеса за счет несущей стропильной конструкции покрытия.

16. Предложить вариант конструкции ворот

Размеры ворот для разных видов транспорта автомашины до 1,5т-3х3м, 2,5-5т=4х3 или4х4,2м; железнодорожный состав 4,7х5,6м.

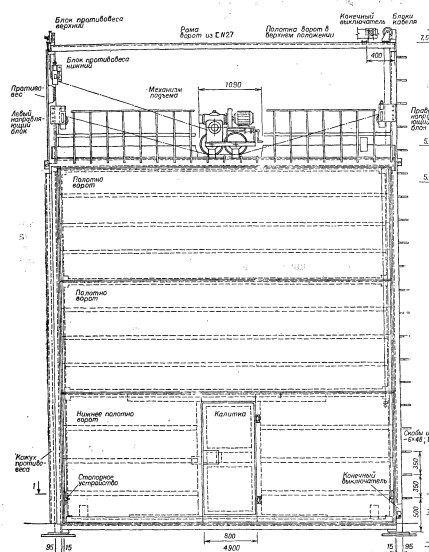

Железнодорожные подъемно-секционные ворота 4,8х5,4м с автоматическим управлением. Устанавливаются в производственных и складских зданиях, где теплопотери не имеют существенного значения. Ворота состоят из шторы, скользящей по направляющим и наматывающейся на барабан, который установлен на раме, расположенной над воротным проемом. Штора собирается из профилированных стальныхпланок, соединяемых в замок.

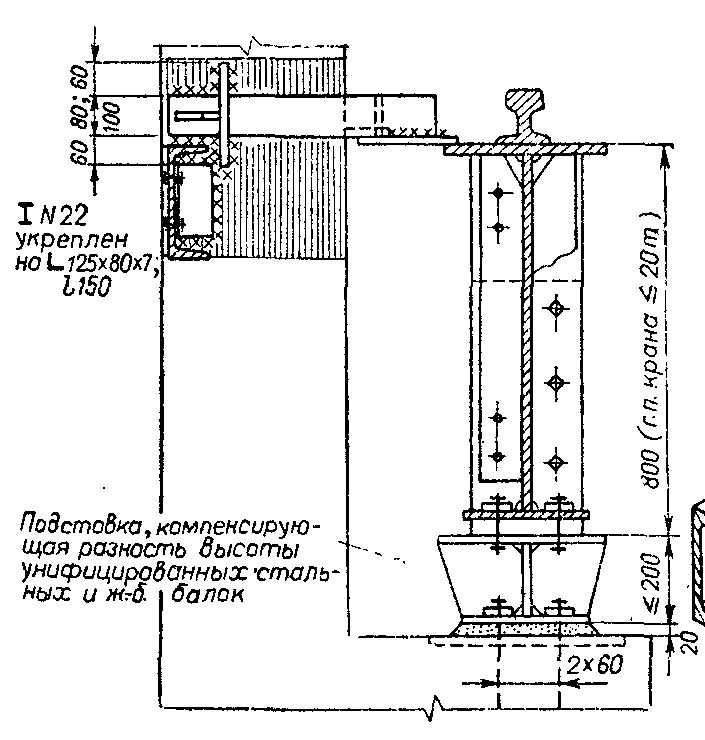

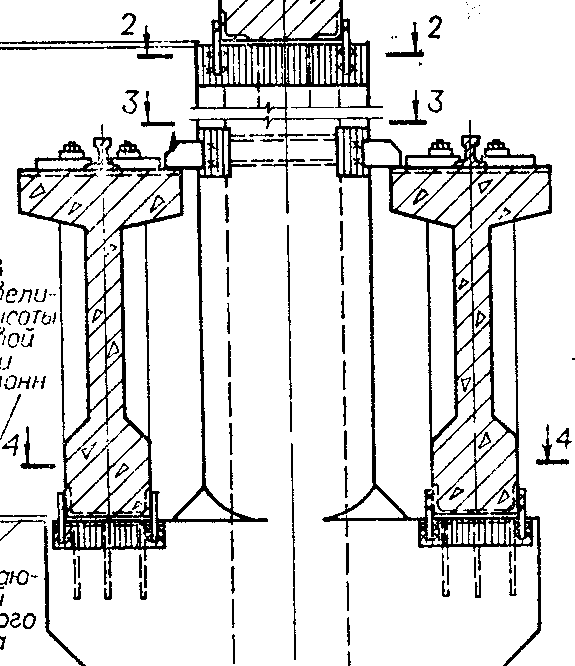

17. Узел опирания подкрановой балки на консоль колонны.

См 7.

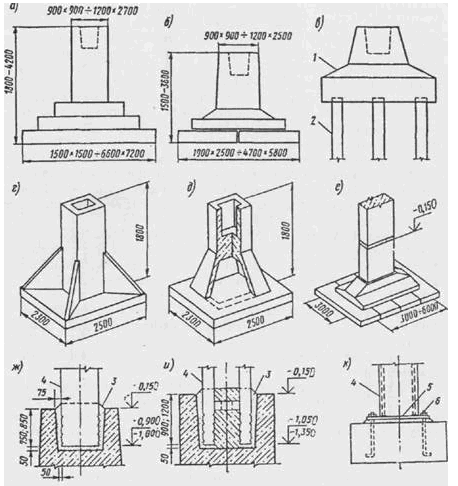

18. Изобразить конструктивный узел опирания несущей конструкции каркаса на столбчатый фундамент

а — монолитный; б — сборный; в — свайный; г, д — сборные ребристый и пустотелый фундаменты; е — с подколенником пенькового типа; ж, и — заделка колонн в фундаменты; к — стык колонн с фундаментом (США); 1 — ростверк; 2 — свая; 3 — бетон; 4 — колонна; 5 — стальная плита; 6 — анкер

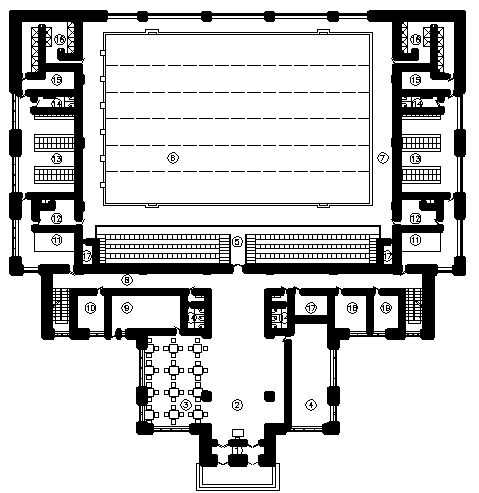

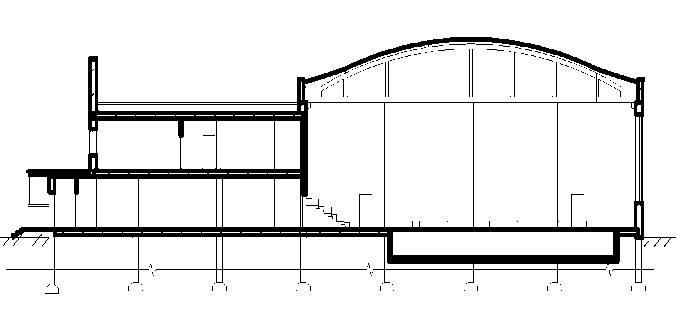

19. Изобразить вариант схемы плана и вариант схемы поперечного разреза дворца спорта с показом трибун для зрителей.

1тамбур, 2вестибюль, 3кафе, 4гардероб, 5трибуны, 6ванна, 7бассейн, 8коридор, 9кухня, 10каб врача, 12тренерские, 13раздевальные, 14 с/у, 15преддушевые, 16душевые, 17бытовые, 18 каб.дир, 19 каб.админ, 20 фитнес залы, 21массаж.каб., 22баллконы.

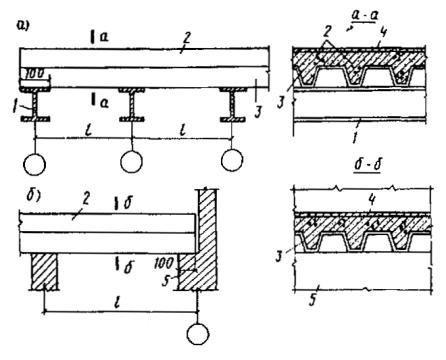

21. Изобразить узел опирания панели покрытия на прогон

22. Конструкции прогонных и беспрогонных покрытий

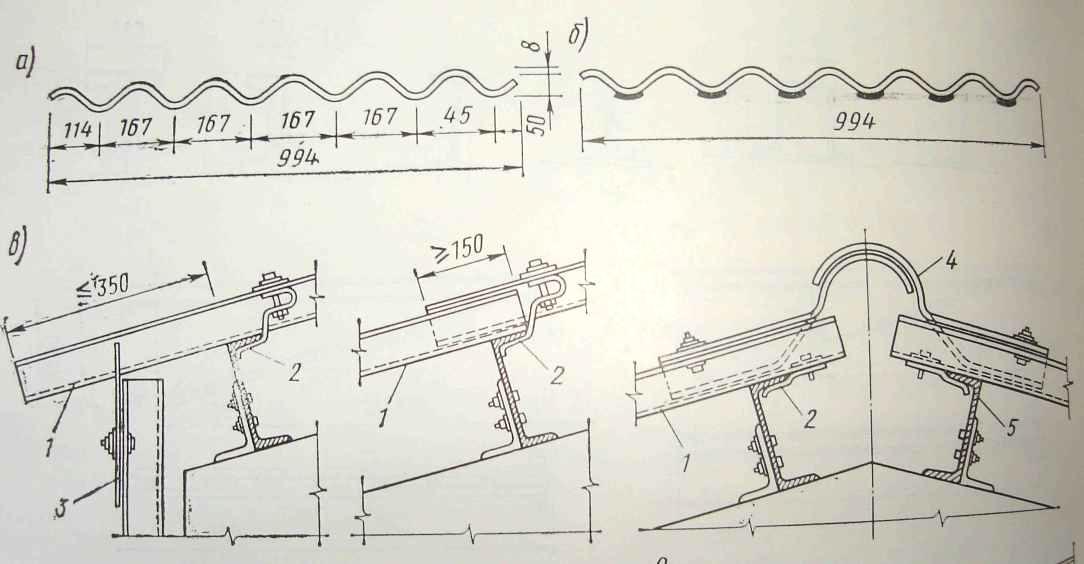

Покрытия по прогонам. Такие покрытия устраивают с применением армоцементных и легкобетонных плит, асбестоцементных и металлических листов и металлических панелей. Настилы укладывают по стальным или ЖБ прогонам. Стальные прогоны длиной 6м выполняют из сортаментов швеллерного, двутаврового и коробчатого сечений, а при длине 12м – из решетчатого ЖБ прогоны имеют швеллерное или тавровое сечение. ЖБ прогоны применяют редко из-за большой их массы.

Покрытия без прогонов. На их устройство меньше расходуется металла, и они менее трудоемки по сравнению с покрытиями по прогонам. Для устройства беспрогонных покрытий используют крупноразмерные панели, которые опираются непосредственно на несущие конструкции покрытия. Длину панелей принимают равной шагу стропильных конструкций покрытия 6 и 12м,а в ряде случаев величине пролета 18 и 24м. Ширину панелей увязывают с размерами несущей конструкции покрытия и с учетом нагрузки, действующей на покрытие. Обычно ширину панели принимают 3м,а доборных-1,5м.Чаще всего в беспрогонных покрытиях применяют ЖБ панели.
