1.Разработать узлы торцевых и продольных парапетов здания при решении стен из панелей «сэндвич».

Трехслойные панели типа «сэндвич» состоят из стальных облицовочных профилир.листов и вспененного в полости между ними утеплителя из пенополиуретана.толщина панели 0,1м, высота от 1,2 до 6 м.Углы зданий заполняют панелями углового сечения. длина сторон этих панелей определяется величиной привязки крайних колонн. Панели навешиваются на каркас при посредстве стальных крепежных элем. С лапкой и скобой.лапка заводится в канавку фальца гребня панели,а скоба одевается снизу на полку швеллера и подтягивается к ней болтами.

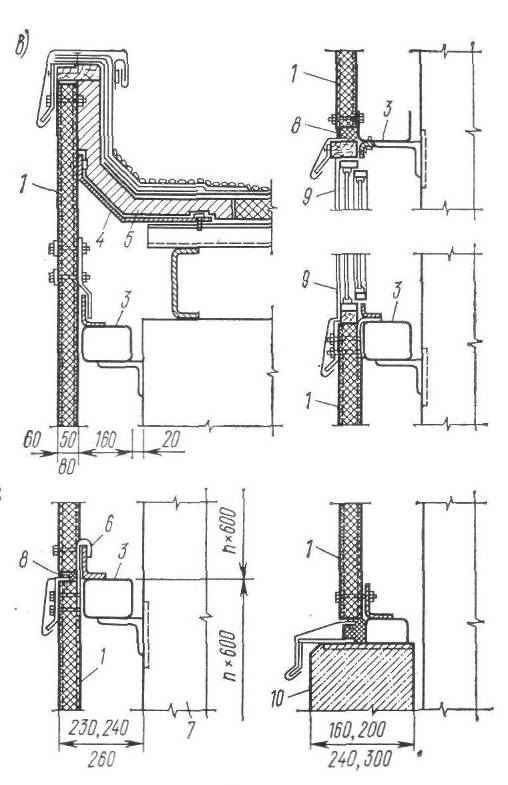

Элементы стен из металлических трехслойных панелей.

1-Панель; 2- болт d 8мм. 3- ригель; 4- листовая сталь; 5- несгораемый утеплитель; 6- накладка для навески из полосы 40х4мм; 7- колонна; 8- мастика по пенополиуретану; 9- оконные переплеты; 10- легкобетонная панель

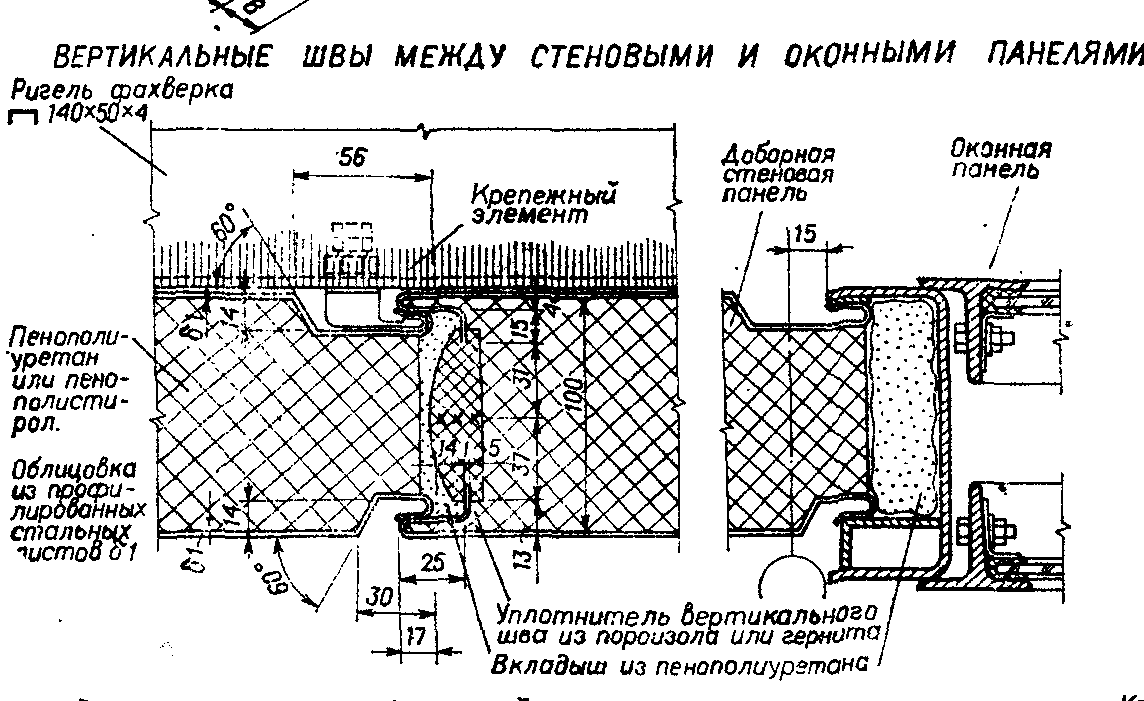

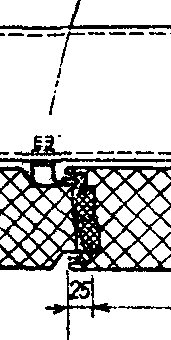

Конструкция вертикального стыка стеновой панели

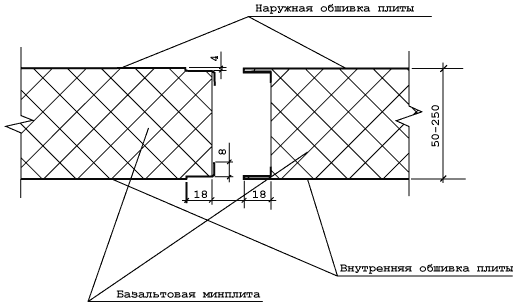

Конструкция горизонтального стыка стеновой панели

При вертикальном расположении панелей в стене закладка в стыки герметика в указанных местах является обязательной, при горизонтельном расположении панелей в стене закладка герметика со стороны холодной части носит рекомендательный характер.

2.Дать решение баз стальных колонн при шарнирном и жестком их опирании

Б аза является опорной частью колонны и служит для передачи

усилий с колонны на фундамент. Конструктивное решение базы

зависит от типа и высоты сечения колонны, способа ее сопряжения с

фундаментом, принятого метода монтажа колонн. В зависимости от

типа и высоты сечения колонны применяют общие и раздельные

базы которые в свою очередь могут быть без траверс, с

общими или раздельными траверсами одностенчатыми либо дву-

стенчатыми.

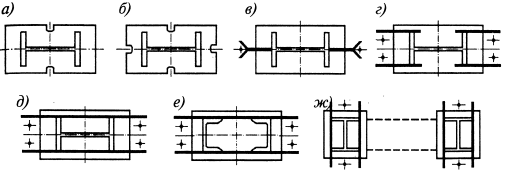

Базы колонн:а, б - базы без траверс; в - база с односгенчатой траверсой; г - база с двустенчатой раздельнойтраверсой; д, е - базы с двусгенчатыми общими траверсами; а...е - общие базы;ж - раздельная база

С помощью базы осуществляют жесткое или шарнирное

сопряжение колонны с фундаментом. При жестком сопряжении

предусматривают соответствующую заделку в бетоне фундамента

анкерных болтов, устанавливаемых в плоскости действия момента. При

шарнирном закреплении анкерные болты размещают с двух сторон

колонны по ее оси, что обусловливает некоторую податливость узла

сопряжения.

3.Показать нижний узел примыкания оконной коробки к стене здания. От чего зависит площадь остекления промышленных зданий

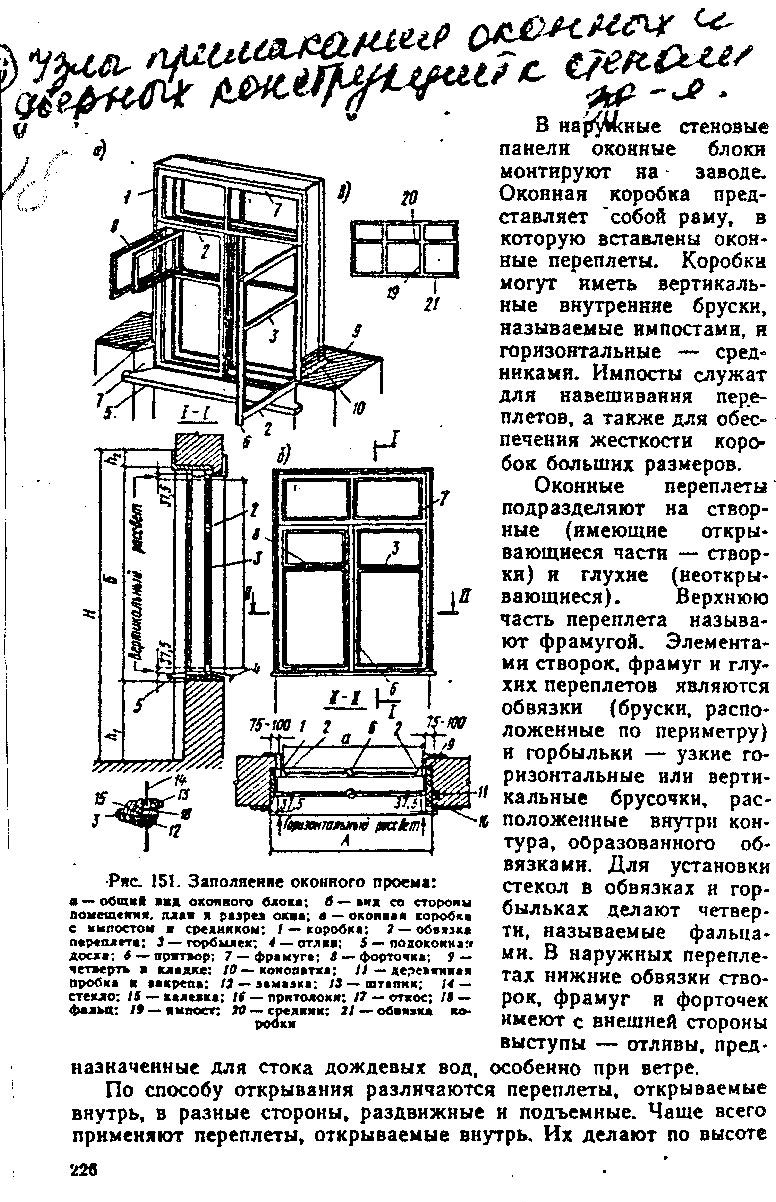

Заполнение оконного проема:

А- общий вид оконного блока; б- вид со стороны помещения, план и разрез окна; в- оконная коробка; 1- коробка, 2- обвязка переплета, 3- горбылек; 4- отлип. 5- подоконная доска , 6- притвор; 7- фрамуга; 8- форточка, 9- четверть в кладке, 10-конопатка, 11- деревянная пробка, 12- замазка, 13- штапик,14- стекло, 15-каленка, 16- притолока, 17- откос.

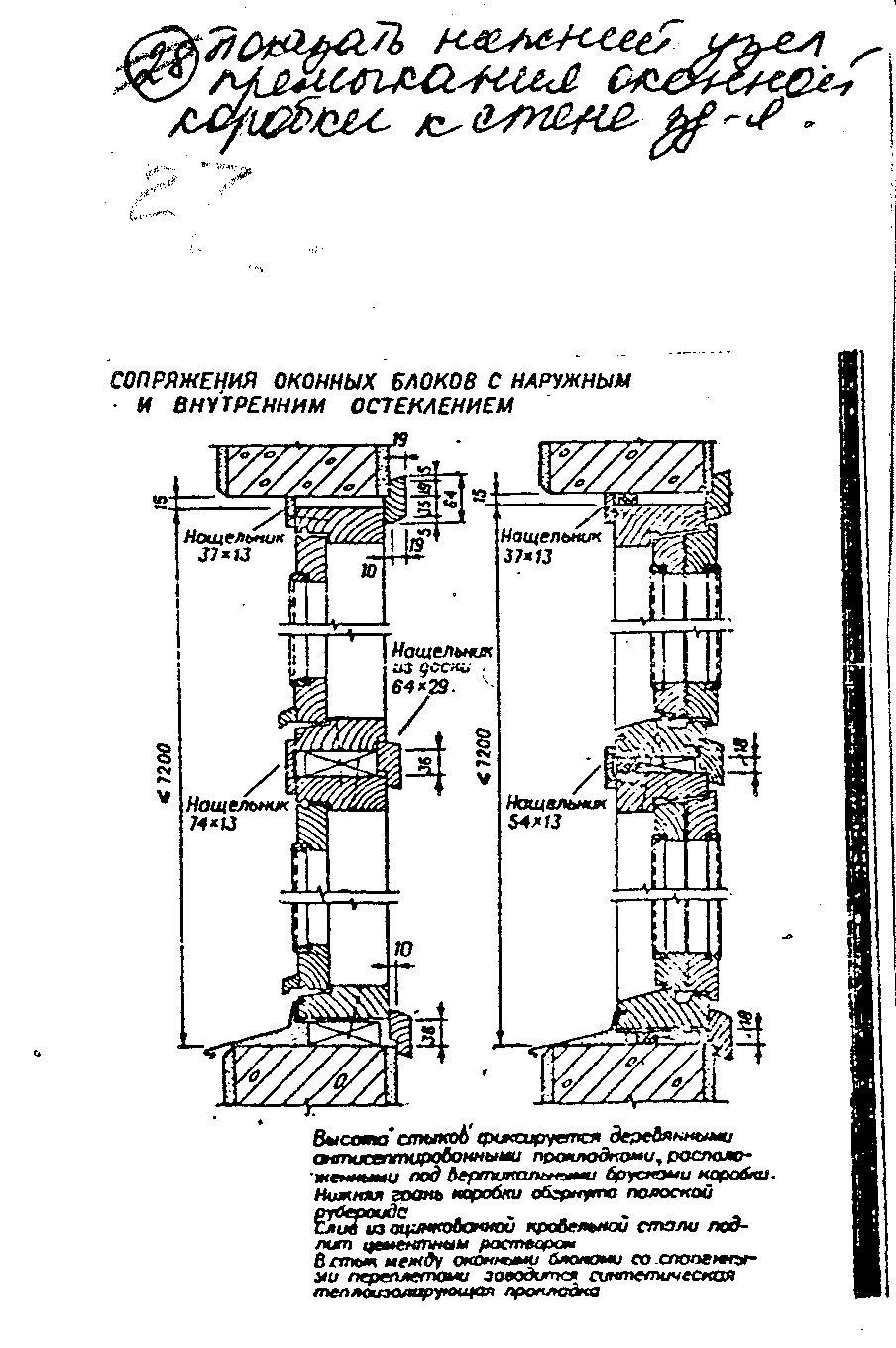

Показать нижний узел примыкания оконной коробки к стене здания.

Высота стыков фиксируется деревянными антисептированными прокладками, расположенными под вертикальными брусками коробки. Нижняя грань коробки обернута полоской рубероида. Слив из кровельной стали подлит цементным раствором.

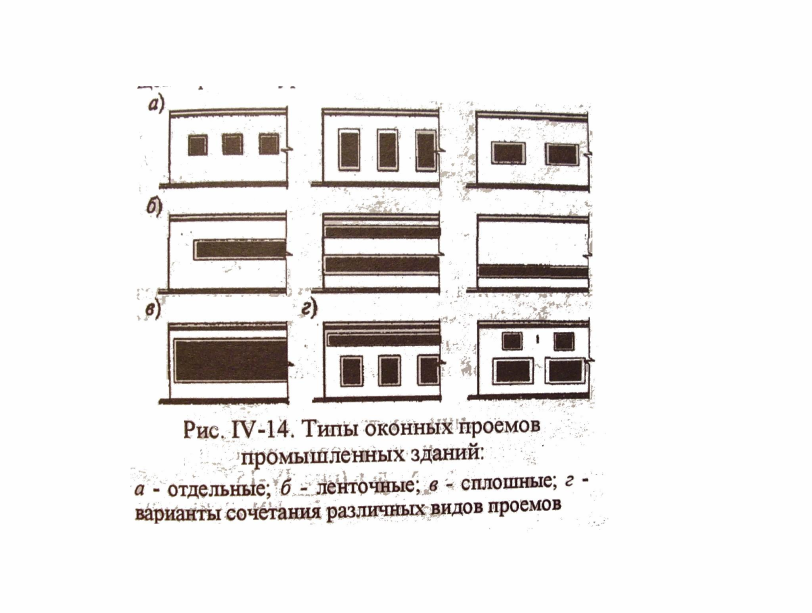

Площадь остекления пром. эданий определяют на основании светотехнических и аэрационных расчетов, увязанных с требованиями модульной координации, а также с учетом общего архитектурного замысла решения фасадов. Площадь оконных проемов 35-50% площади наружных стен, а при ленточных и более. Размеры в целях унификации назначают кратными по ширине 0,5 и по высоте 0,6м.

В таких конструкциях алюминиевый профиль можно располагать с наружной или внутренней стороны. Расположение алюминиевого профили с наружной стороны защищает деревянные переплеты от атмосферных воздействий и выполняет декоративные функции, а с внутренней стороны их целесообразно размещать в производствах с повышенной влажностью.

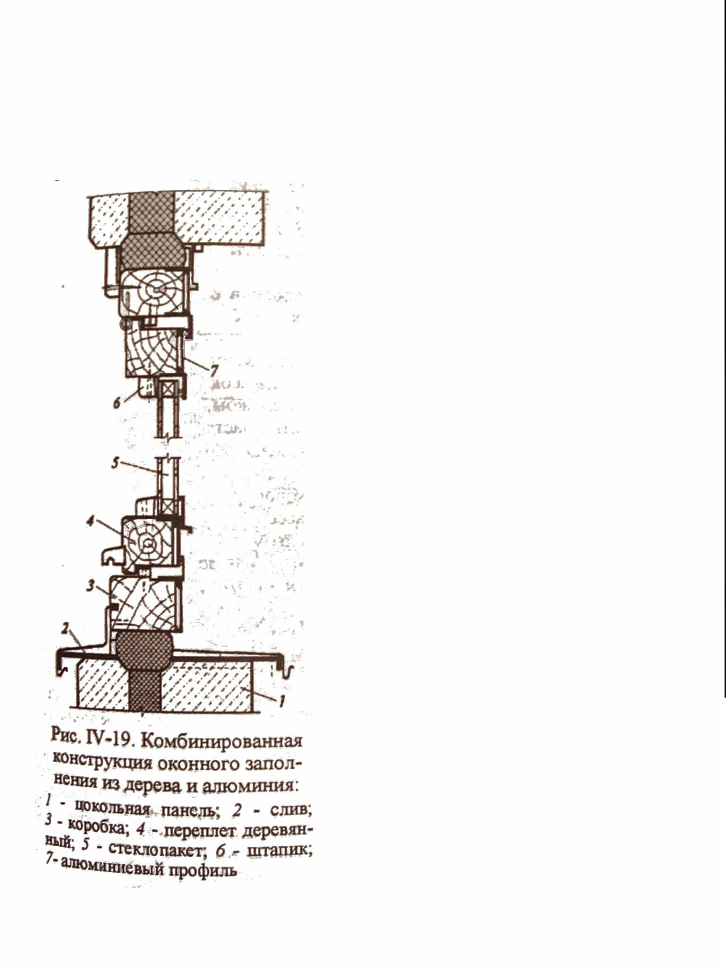

Рис: Комбинированная конструкция заполнения оконного проема из дерева и алюминия: 1-цокольная плита, 2-слив; 3-коробка; 4-переплет деревянный; 5-стеклопакет; 6- штапик; 7- алюминиевый профиль

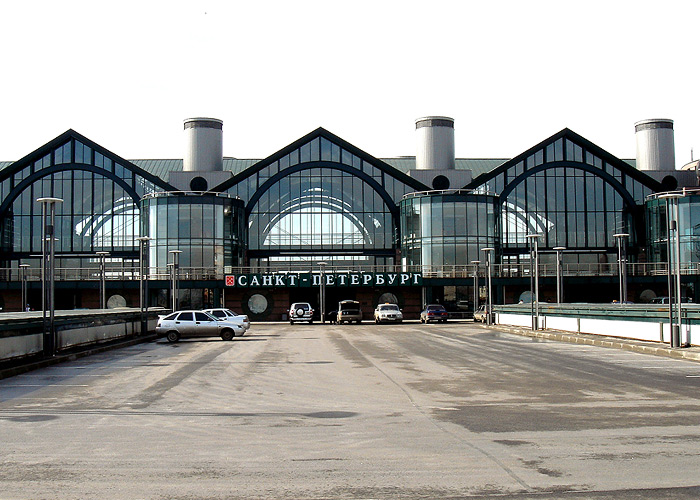

4.Предложить вариант-эскиз архитектурного решения фасадов здания с учетом того, что основными несущими конструкциями являются арки

5. Показать узлы стыков стеновых панелей

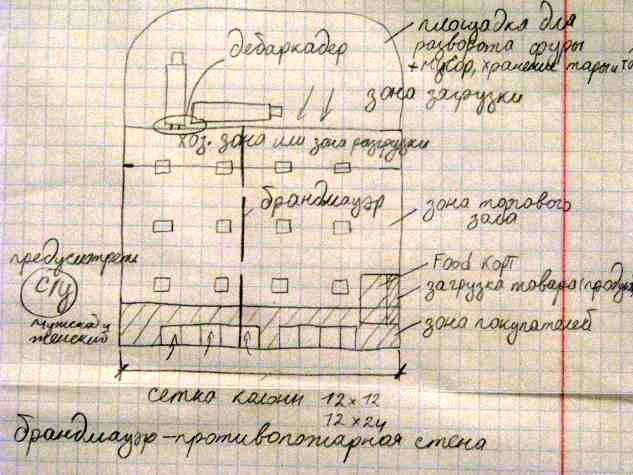

6. Предложить вариант схемы функционально-планировочной организации торгового комплекса

Все помещения торгового предприятия можно унифицировать в следующие группы:

торговые помещения, к ним в основном относится торговый зал;

помещения для оказания дополнительных услуг покупателям (кафетерии, реализация товаров по заказам, раскрой тканей, упаковка товаров и т.д.);

помещения для подготовки товаров к реализации, для приемки товаров, хранения;

подсобные помещения (помещения для хранения тары, упаковочных материалов и т.д.).

К неторговым относятся:

Помещения и площади для приемки, хранения и подготовки товаров к продаже включают зоны для разгрузки транспортных средств, площади для размещения принятых товаров и их количественной и качественной проверки, площади для ночного завоза товаров. Эти помещения желательно размещать со стороны грузового двора на одном уровне с торговым залом. Для разгрузки транспортных средств оборудуются платформы, а в крупных магазинах – открытые и закрытые рампы и дебаркадеры.

Помещения хозяйственного обслуживания оперативных процессов: для хранения тары и упаковочных материалов, запасного оборудования, инструментов, прочего инвентаря, спецодежды, мастерские для ремонта тары и оборудования, ремонтно-декорационная мастерская, камера для мусора и др.

Административно-бытовые помещения включают конторские помещения, кабинет директора магазина, помещения для размещения столовой или буфета для персонала магазина, комнаты отдыха, гардеробную, душевые т.п.

а) - план первого этажа б) - план второго этажа1 - продовольственный магазин2 - ресторан3 - помещение для персонала4 - отделение связи

5 - аптека6 - промтоварный магазин7 - парикмахерская8 - предприятия хозяйственно- бытового обслуживания

7. Показать узел опирания подкрановой балки на консоль колонны, показать крепление подкранового рельса

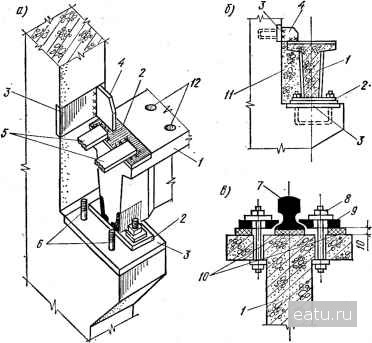

Опирание и крепление подкрановых балок и рельса:

а vt б - опирание железобетонных подкрановых балок; в - крепление кранового рельса; / - подкрановая балка; 2 - закладные детали балки; 3 -то же, колонны; 4--стальная накладка; S -стальные пластины для соединения балок; 6-анкерные болты; 7 -рельс; 8 -болт; 9 -лапка; Ю - упругая прокладка; - бетон М200 для замоноличивания стыка; 12 - отверстия для крепления рельса. Крепление ПБ к консоли колонны производится на анкерных болтах, пропущенных сквозь опорный лист, предварительно приваренный к нижней закладной пластине, а к шейке колонны- путем приварки вертикального листа к закладным пластинам. Болтовые соединения после рихтовки завариваются.

8. Предложить вариант архитектурного оформления проектируемого сооружения

См 4.

9. Привести ж/б стропильные и подстропильные конструкции (фермы, балки). Узлы опирания ж/б ферм и балок.

Все конструкции, несущие покрытие, подразделяются на стропильные и подстропильные. Стропильные конструкции перекрываюь пролет и, подобно стропилам, непосредственно поддерживают настил кровли. Подстропильные конструкции перекрывают 12;18-метровые шаги колонн и образуют промежуточные опоры для расположенных с 6-метровым шагом стропильных конструкций. По схеме восприятия внешних и распределению внутренних усилий эти конструкции подразделяются на балки и фермы.

Балка – одноэлементная конструкция, загружаемая по всему пролету. Изгибающие моменты вызывают в ее сечениях разнозначные нормальные усилия, увеличивающиеся к крайним волокнам.

Ферма – составная стержневая конструкция, загружаемая только в соединяющих стержни узлах. Собственная масса фермы в 1,5-2 раза меньше массы балки с примерно обратными соотношениями по высоте в середине пролета.

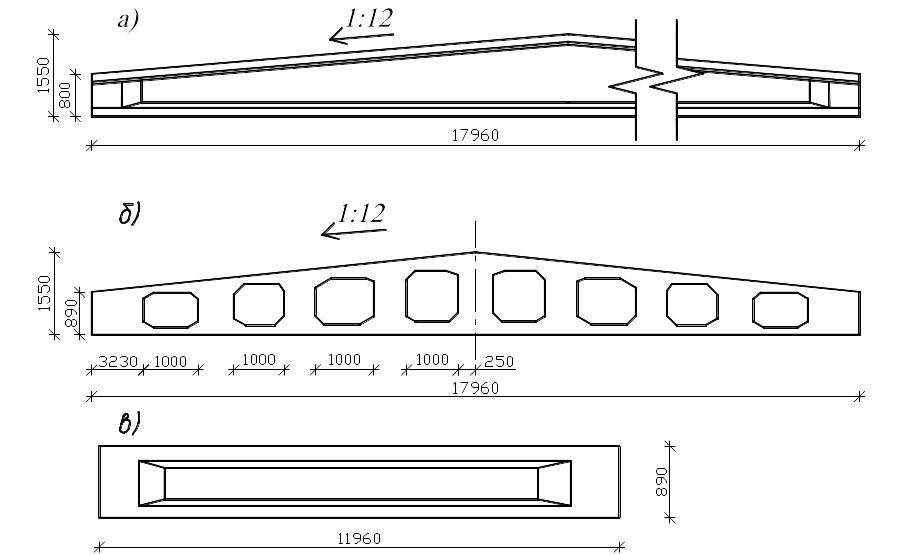

ЖБ стропильные балки применяют для перекрытия пролетов 6,9,12, и 18м. При пролетах 24м и более они уступают фермам по технико-экономическим показателям и, как правило, не используются. Балки пролетами 5 и 9м предназначены преимущественно для покрытия пристроек, а балки пролетом 12м – в качестве поперечных или продольных ригелей покрытия. Балки пролетом 18м применяют в качестве поперечных ригелей, по которым укладывают плиты 3*6 или 2*12м. В зависимости от профиля кровли балки бывают двускатными (рис. а, б), односкатными, с параллельными полками (рис. в), ломаным или криволинейным очертанием верхней полки.

ЖБ стропильные фермы применяют в качестве ригелей покрытий промышленных и общественных зданий при пролетах 18, 24, 30 м и шаге 6 и 12м. При больших пролетах жб фермы получаются тяжелыми, неудобными при транспортировании, трудоемкими в монтаже. Фермы устанавливают на колонны или крепят к подстропильным фермам с помощью анкерных болтов или сварки закладных опорных элементов. По фермам укладывают плиты покрытий и кровлю. Очертание стропильных ферм зависит от профиля кровли и общей компоновки покрытия. Для зданий со скатной кровлей как типовые формы применяют: сегментные раскосные с верхним поясом ломаного очертания (рис.а) и безраскосные арочного очертания (рис.б), для зданий с плоской кроввлей – раскосные с параллельными поясами (рис.г). Для нетиповых решений возможны

и другие виды ферм: арочные раскосные с разреженной решеткой (рис.в), полигональные (рис.д), треугольные (рис.е), с нижним ломаным поясом (рис.д).

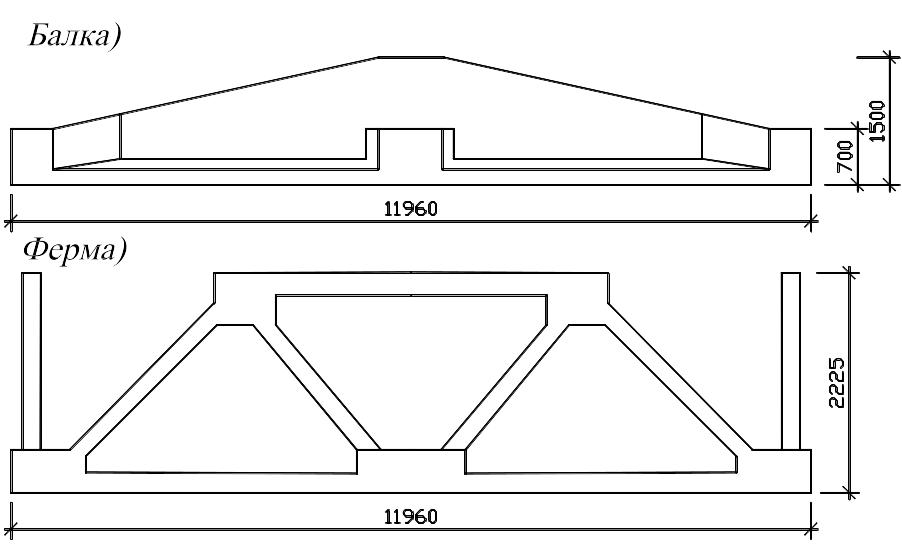

Подстропильные конструкции укладывают вдоль здания по рядам колонн, они являются опорами промежуточных стропильных ферм или крупноразмерных плит покрытия и имеют пролет, равный шагу колонн 12 или 18м. В качестве подстропильных конструкций применяют балки и фермы (рис.ниже).

Последние несколько выгоднее по расходу арматуры и бетона и в настоящее время приняты как основные. Опирание ферм на колонны возможно в уровне верхнего или нижнего пояса.

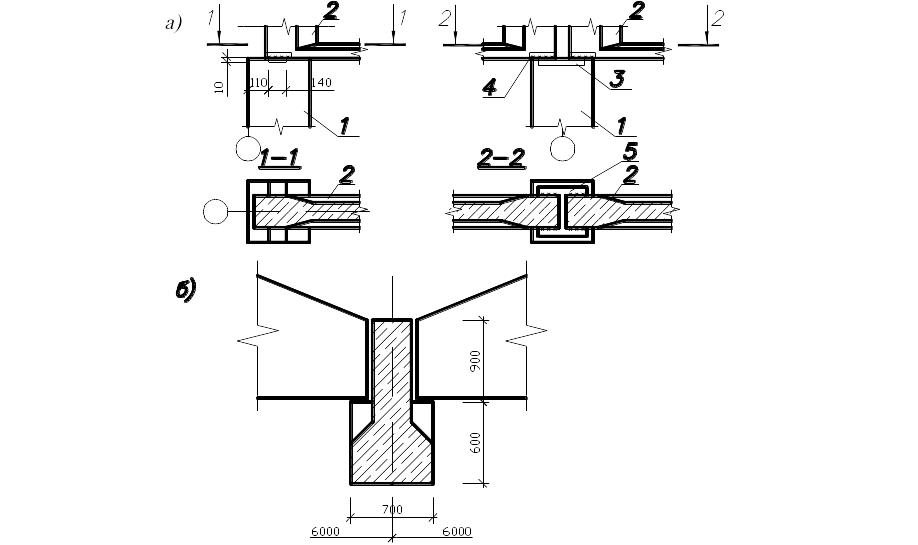

Узлы для балок:

а - крепление к колоннам стропильных балок при скотной кровлеб- опирание стропильных балок на подстропильную.

1 - колонна2 - стропильная балка3 – стальная пластина в колонне4 –то же в стропильной балке5-монтажная сварка.

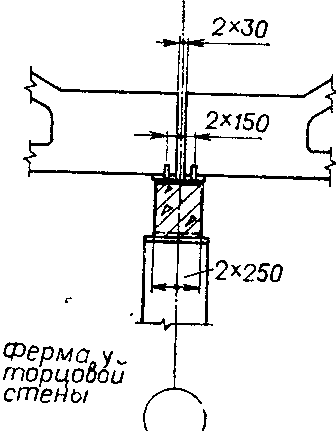

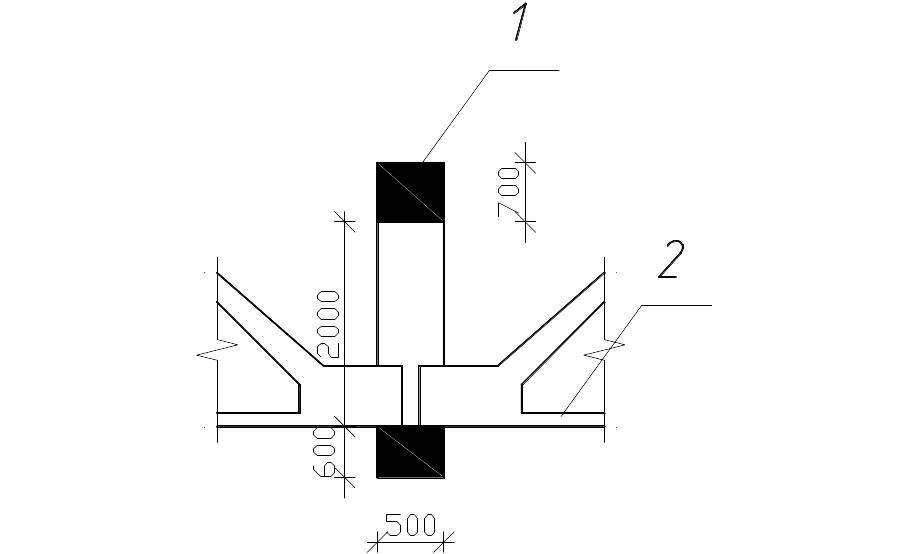

Узлы для ферм:

1 – подстропильная ферма;2 – стропильная ферма.

10. Дать два варианта узла крепления стеновой панели

Основной вариант крепления стеновых панелей – при помощи гибких анкеров. Опирание панелей на опорные столики и заполнение в этом месте оконного проема переплетами показаны на рисунке ниже. Где 1 – колонна; 2- стеновая панель; 3 – закладная деталь стеновой панели; 4 – закладная деталь колонны; 5 – стержень диаметром 14мм, l=100мм; 6 – лист 50*10, l=100мм; 7 – лист 50*6, l=100мм; 8 – мастика ; 9 – пороизол; 10 – опорный столик; 11 – стальной слив.

а – крепление стеновых панелей к колонне

б – установка панели на опорный столик.

В зданиях, к интерьерам которых предъявляют повышенные архитектурные требования, крепят панели срытым способом (рис. ниже). В этом случае панели крепят к закладным деталям на наружной грани колонн, таким образом крепления скрыты в зазоре м/у панелью и колонной.

1 – закладные детали в колонне; 2 – закладные детали в панели; 3 – соединительная скоба, привариваемая к колонне; 4 – соединительная пластина, привариваемая к панели; 5 – стержень, соединяющий посредством сварки нижнюю и верхнюю панели; 6 – упругая прокладка; 7 – герметизирующая мастика.

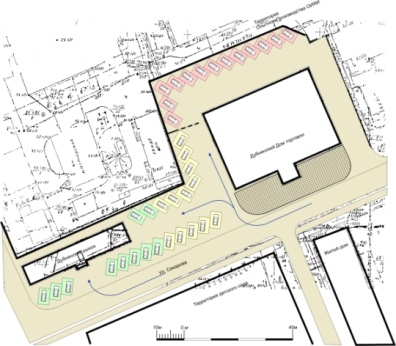

11. Предложить вариант схемы генерального плана рынка.

Проходы проектируют различной ширины: основные 4—10 м, боковые 2,5—7 м, поперечные 1,5—5 м. Общую площадь торгового зала рынка устанавливают из расчета 0,5 м² на одного покупателя, а площадь на одно торговое место принимают от 6 до 13 м². Температура внутри помещений рынка должна быть зимой не менее +5°С, летом не более 4-18—20° С

Композиционное решение рынков — центрическое-компактное, блочное и павильонное. Центрическая композиция более удачна, она требует значительно меньшей площади участка, сметная стоимость зданий меньше на 10—14 и она более экономична и по текущим затратам.

Проектирование залов пространственной безопорной структуры с крупнопролетными покрытиями повышает на 7—10% экономичное использование площадей.

В рынке проектируют служебно-вспомогательные помещения: санитарного обслуживания, административные помещения. Кроме того, должны быть буфеты и туалеты. В помещениях санитарного обслуживания проверяют продукты, поступающие в продажу.
