6. Измерение тока
Прибор, предназначенный для измерения силы тока, называется амперметром. Амперметр включается последовательно с участком цепи, в котором измеряется сила тока. Чтобы сам прибор существенным образом не изменил режим работы цепи, его сопротивление должно быть очень незначительным по сравнению с сопротивлением цепи относительно зажимов амперметра.
Д
ля
измерения постоянного тока можно
использовать амперметры
любых систем. На практике преимущественно
используются
амперметры магнитоэлектрической
системы. Для измерения действующего
значения переменного тока в основном
применяют
приборы электромагнитной системы, а
для измерения его
среднего значения – приборы
магнитоэлектрической системы
с выпрямителем.
Один и тот же амперметр можно использовать на различные предельные значения токов, при которых подвижная система прибора будет отклонена полностью. Расширение пределов измерений достигается с помощью дополнительных устройств – шунтов при измерении в цепи постоянного тока.

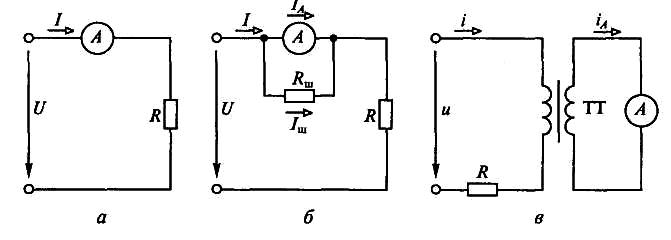

Шунтом называется резистор, сопротивление Rш которого соизмеримо с внутренним сопротивлением Ra амперметра. Шунт подключают параллельно амперметру.
7. Измерение напряжения
Прибор, предназначенный для измерения напряжения, называется вольтметром. Вольтметр включается параллельно участку цепи, на котором измеряется напряжение. Внутреннее сопротивление вольтметра должно быть намного больше сопротивления участка, к которому он подключен. Это необходимо для того, чтобы сам вольтметр не вносил существенного изменения в режим работы цепи.
Д
ля
расширения пределов измерений вольтметров
в цепях постоянного
тока используют добавочные резисторы,
включаемые последовательно с прибором.

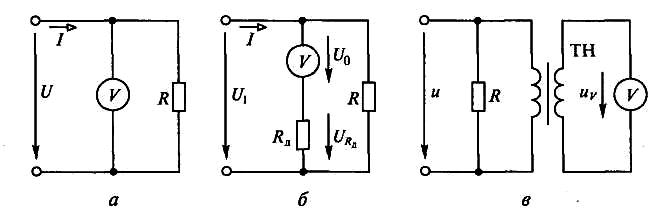

На рисунке
использованы
следующие
условные обозначения: U0
– предельное значение напряжения,
измеряемое прибором; U1
– предельное значение измеряемого
напряжения с добавочным резистором RД.
