2.3.4. Связь таблицы с текстом

• ссылка на таблицу в тексте для учебных изданий обязательна;

• основное требование к анализу таблицы в тексте:

недопустимо пересказывать в тексте содержание таблицы; необходимо только формулировать основной вывод, к которому подводят табличные данные, или подчеркнуть какую-либо особенность и т. п.

2.4. Иллюстрации

Все иллюстрации к работе должны быть представлены в виде отдельных графических файлов формата TIFF (без сжатия) с разрешением не менее:

– 600 dpi (236 pixels/sm) для черно-белых рисунков;

– 300 dpi (118 pixels/sm) – для цветных.

Чертежи и графики выполняют чёрной тушью (чернилами) или на компьютере. Толщина всех линий должна быть не менее 1 пт.

Для выделения элементов графиков следует использовать различные виды штриховки.

Плотность заливок на рисунках – не менее 40 %. Градиентных заливок следует избегать.

Для качественного воспроизведения иллюстраций на полиграфическом оборудовании издательства, полутоновые рисунки и фотографии рекомендуется, по возможности, не использовать.

При оформлении иллюстраций следует учитывать, что при печати они будут уменьшены, поэтому элементы рисунков не должны быть слишком мелкими.

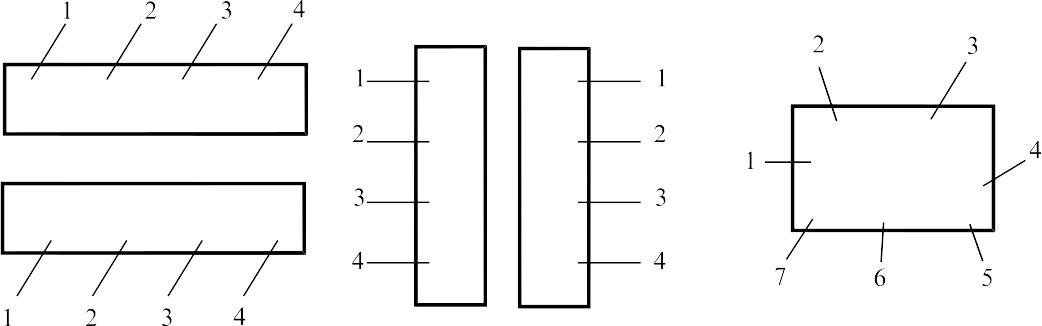

Условные обозначения

Обозначения деталей изображения следует располагать:

– по горизонтали слева направо сверху или снизу изображения;

– по вертикали сверху вниз;

– по воображаемой окружности по направлению движения часовой стрелки.

Выносные линии

– должны быть сплошными, толщиной 1 пт;

– не должны пересекаться;

– не должны быть параллельны линиям штриховки.

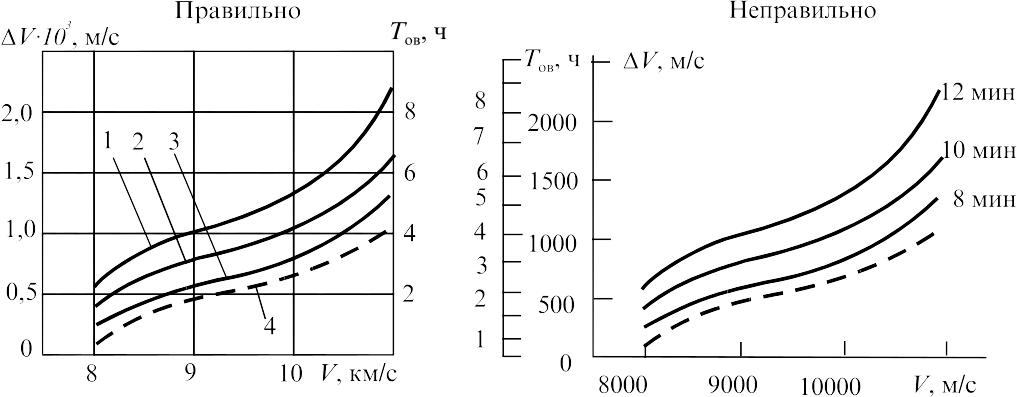

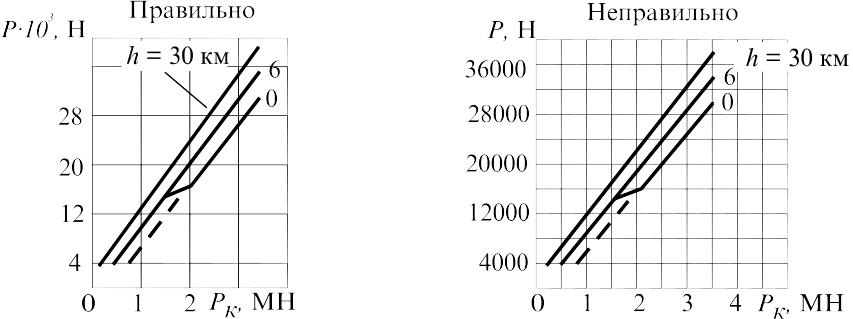

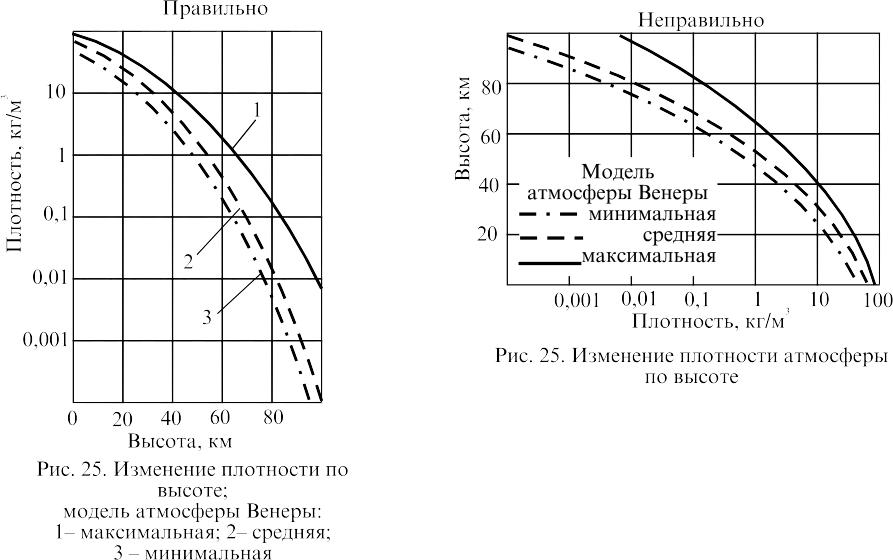

Примеры оформления иллюстраций

Тематический заголовок должен кратко отражать содержание рисунка.

Подрисуночные подписи набирают шрифтом 12 пт, выравнивают по центру рисунка. Нумерация – в пределах каждого раздела (главы), либо сквозная по всей работе

Ширина подрисуночной подписи, если она занимает менее трех строк, не должна превышать ширину рисунка. Большие по объёму подписи выполняют шириной равной ширине основного текста.

В конце подрисуночной подписи точку не ставят.

Если размер рисунка меньше половины страницы, его располагают на левой стороне чётной страницы или на правой стороне нечётной. В этом случае ширина подрисуночной подписи должна соответствовать ширине рисунка.

На каждый рисунок должна быть ссылка в тексте: рис. 1, рис. 2 и т. д.

Стрелки на осях графиков не ставят.

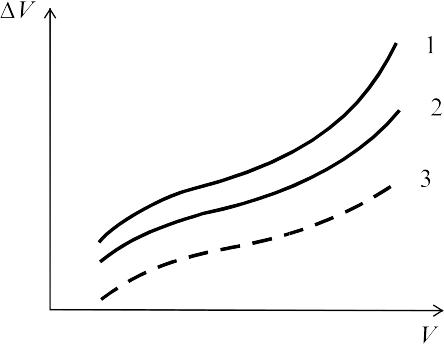

Если зависимость показывает только характер изменения величин, численные значения на осях не указывают, а оси заканчивают стрелками.

2.5. Математические формулы

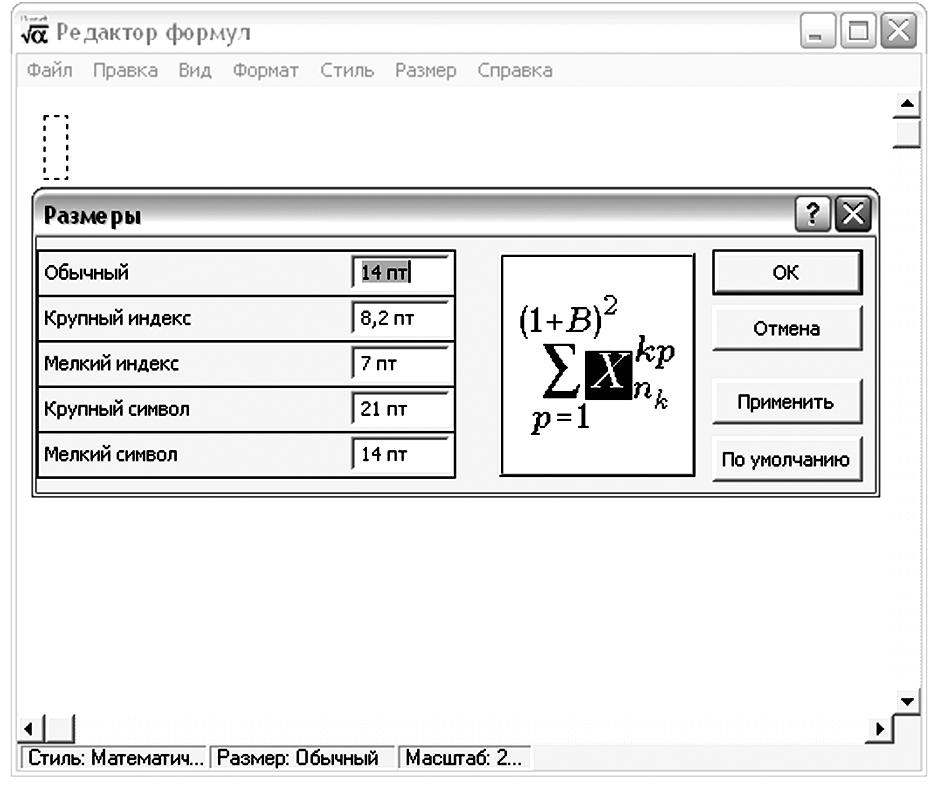

Формулы набирают в редакторе формул (версия 3.0) или программе Mathtype 4.0 и выше. Настройки редактора:

ВСЕ буквенные обозначения в формулах должны быть расшифрованы при первом их упоминании в пределах параграфа (подраздела). Общепринятые обозначения можно не расшифровывать.

Нумерация формул. Нумеруют наиболее важные формулы, на которые есть ссылка в тексте. Номер ставят в круглых скобках у правого края страницы.

Знак умножения в виде точки ставят:

– перед числовым сомножителем: 35  0,18; a  5;

– для выделения какого-либо множителя: 2  3  xy  z;

– для записи скалярного произведения векторов: a  b;

– между аргументом тригонометрической функции и буквенным обозначением: a sin x  b cos y.

Знак умножения в виде косого креста ставят:

– при указании размеров: площадь комнаты 4,5  3 м;

– для записи векторного произведения векторов: ;

– при переносе формулы с одной строки на другую на знаке умножения.

Обозначение единиц измерения после буквенных формул не ставят. Все пояснения приводят в экспликации.

 Примеры:

где 1, 2, 3 и 2, 3 – проекции угла и угловой скорости на оси связан ной системы координат.
	(49)

, (16.1) где − напряжение аккумуляторной батареи, В; − ЭДС самоиндукции, В; L − индуктивность первичной цепи индукционной катушки, ; − скорость нарастания тока в первичной цепи; i − первичный ток, А; R − полное сопротивление первичной цепи, Ом.
