10.Классификация объёмных насосов.
Это поршневые и ротационные насосы. Они действуют за счет изменения объема рабочего цилиндра. В поршневых насосах это изменение объема происходит вследствие возвратно- поступательного движения поршня в цилиндре, в ротационных- за счет вращательного движения ротора. Работа насоса происходит в два цикла- всасывание и нагнетание. При всасывании жидкость поступает в рабочий цилиндр вследствие разрежения, создаваемого поршнем. При нагнетании жидкость выталкивается поршнем из цилиндра в трубопровод.

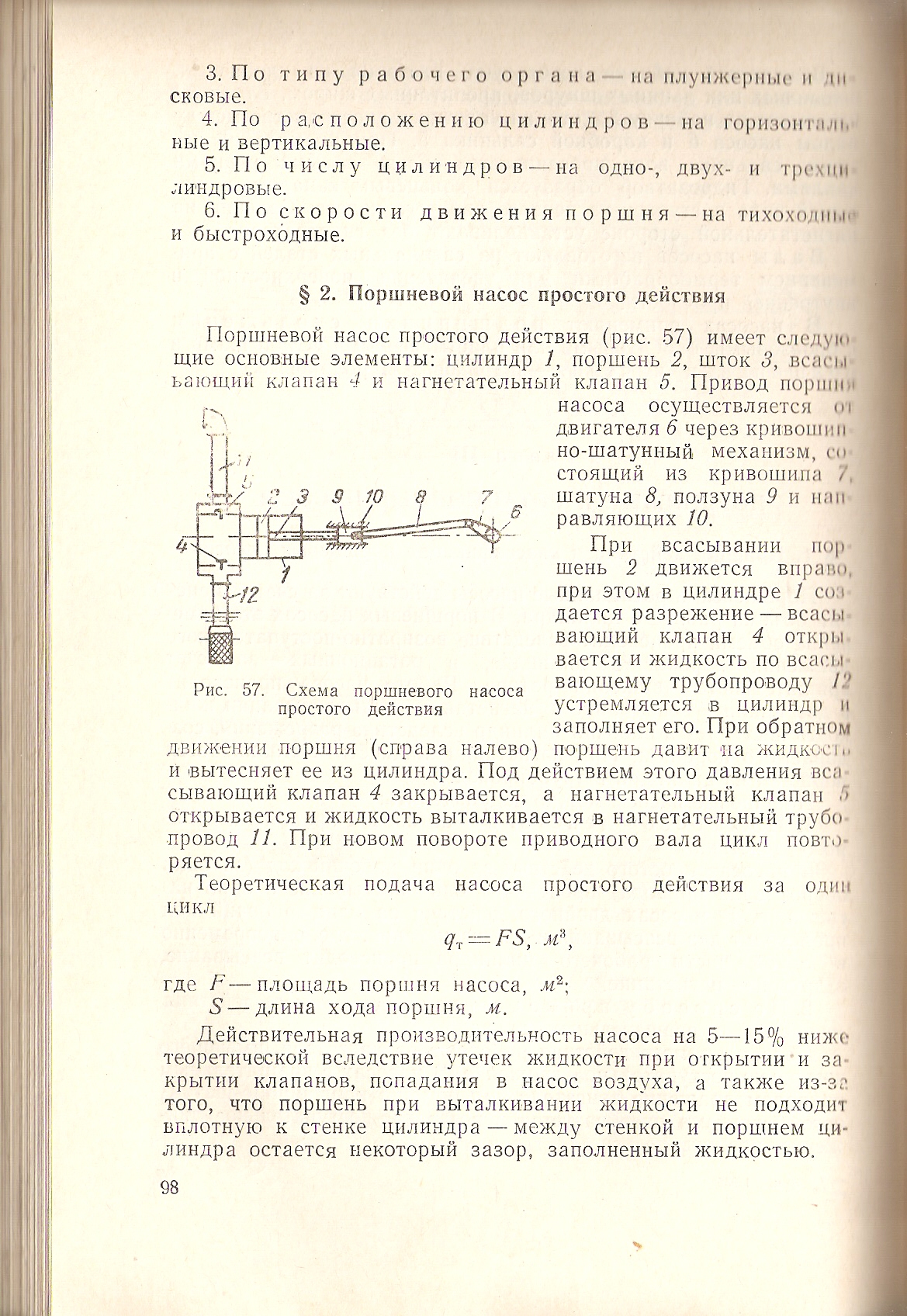

Поршневые насосы делятся :
По способу действия – на насосы простого и двойного действия.
По способу привода- на насосы прямого действия и насосы с вращательным приводом.
По типу рабочего органа – на плунжерные и дисковые
По расположению цилиндров- на горизонтальные и вертикальные
По числу цилиндров- одно, двух и трех цилиндровые
По скорости движения поршня- на тихоходные и быстроходные
Роторные насосы работают по принципу изменения объема цилиндра. В этих насосах изменение объема рабочего цилиндра происходит за счет вращения ротора, исполняющего роль поршня. К роторным насосам относятся винтовые насосы, применяемые на шахтах для откачки загрязненной воды при прохождении уклонов и т.д.

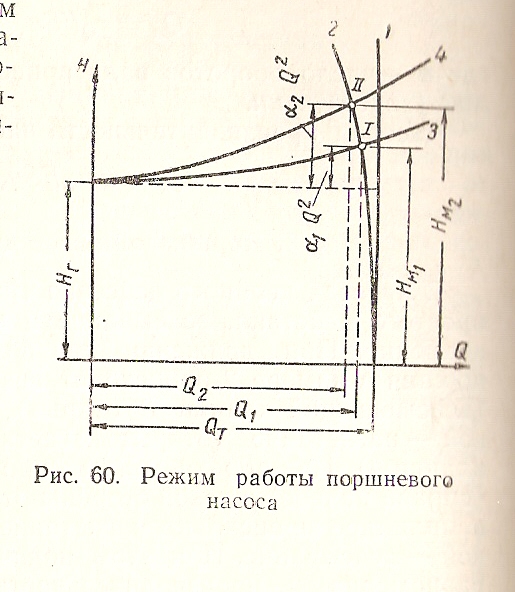

У объемных насосов производительность практически не зависит от давления.
11.14.15.Методика расчета пневматических установок.
См. методичку
12. Область применения поршневых компрессоров.
Сжатый воздух вырабатывается специальными машинами- компрессорами.
Наиболее простым является поршневой одноцилиндровый компрессор.
Регулирование производительности компрессора при постоянной скорости вращения эл.двигателя может быть осуществлено открыванием всасывающих клапанов, перекрытием всасывающей трубы или увеличением вредного пространства.Регулирующее устройство при любом из этих способов состоит из двух частей : пружинного иди грузового регулятора давления воздействующего устройства.

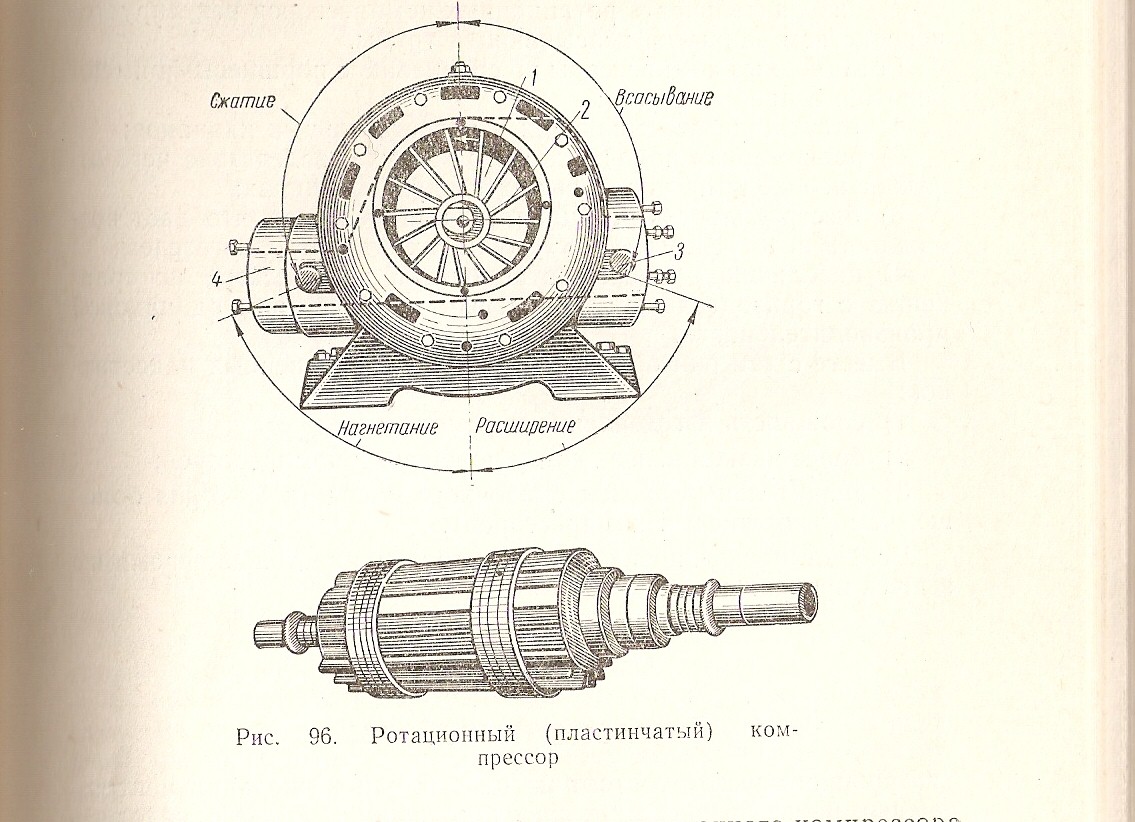

13. Область применения ротационных компрессоров.
По
принципу действия ротационный компрессор
почти аналогичен поршневому: возвратно-
поступательное движение рабочего органа
поршневого компрессора заменено у
ротационного вращательным .
Ротационные компрессоры по сравнению с поршневыми имеют некоторые преимущества:
Отсутствие всасывающих и нагнетательных клапанов
Равномерная подача сжатого воздуха, вследствие чего отпадает необходимость в больших воздухосборниках
Быстроходность ротационных компрессоров , что дает возможность непосредственно соединять их с электродвигателем.
Небольшие размеры ротационного компрессора по сравнению с горизонтальным поршневым компрессором одинаковой производительности
Недостатки:
Сложность изготовления и ремонта
Более низкий кпд
Значительный расход смазочного масла
16.17.Область применения центробежных и осевых вентиляторов. Вентиляторы местного проветривания.
Центробежными называются вентиляторы , у которых воздух (текучее) под действием центробежной силы имеет радиальное направление движения по лопатке рабочего колеса.
Осевыми вентиляторами называются машины, у которых текучее имеет направление движения, параллельное оси вращения рабочего колеса.
Центробежные и осевые вентиляторы применяются в качестве вентиляторов местного или главного проветривания.
Основное назначение вентиляторов главного проветривания это проветривание всей шахты. В связи с увеличением производительности шахт, их глубины и газообильности современные вентиляторы должны обеспечивать большие подачи воздуха, развивать большие давления и иметь высокие значения кпд.
Вентиляторы местного проветривания предназначены для проветривания глухих забоев при проведении горных выработок. Они выполнены в виде переносных или передвижных вентиляторов .
