Общие сведения о турбомашинах.
Рабочей турбомашиной называется такая машина, в которой преобразование механической энергии двигателя в энергию потока воздуха или воды или сжатие воздуха происходит при помощи лопаток рабочего колеса.
Шахтные турбомашины , служащие для перемещения воздуха по шахтным выработкам, называются вентиляторами.
Турбомашины, транспортирующие воду по трубопроводам называются насосами.
Турбомашины, вырабатывающие пневматическую энергию , называются турбокомпрессорами.
По конструкции рабочих колес и характеру движения текучего в них турбомашины делят на центробежные и осевые.

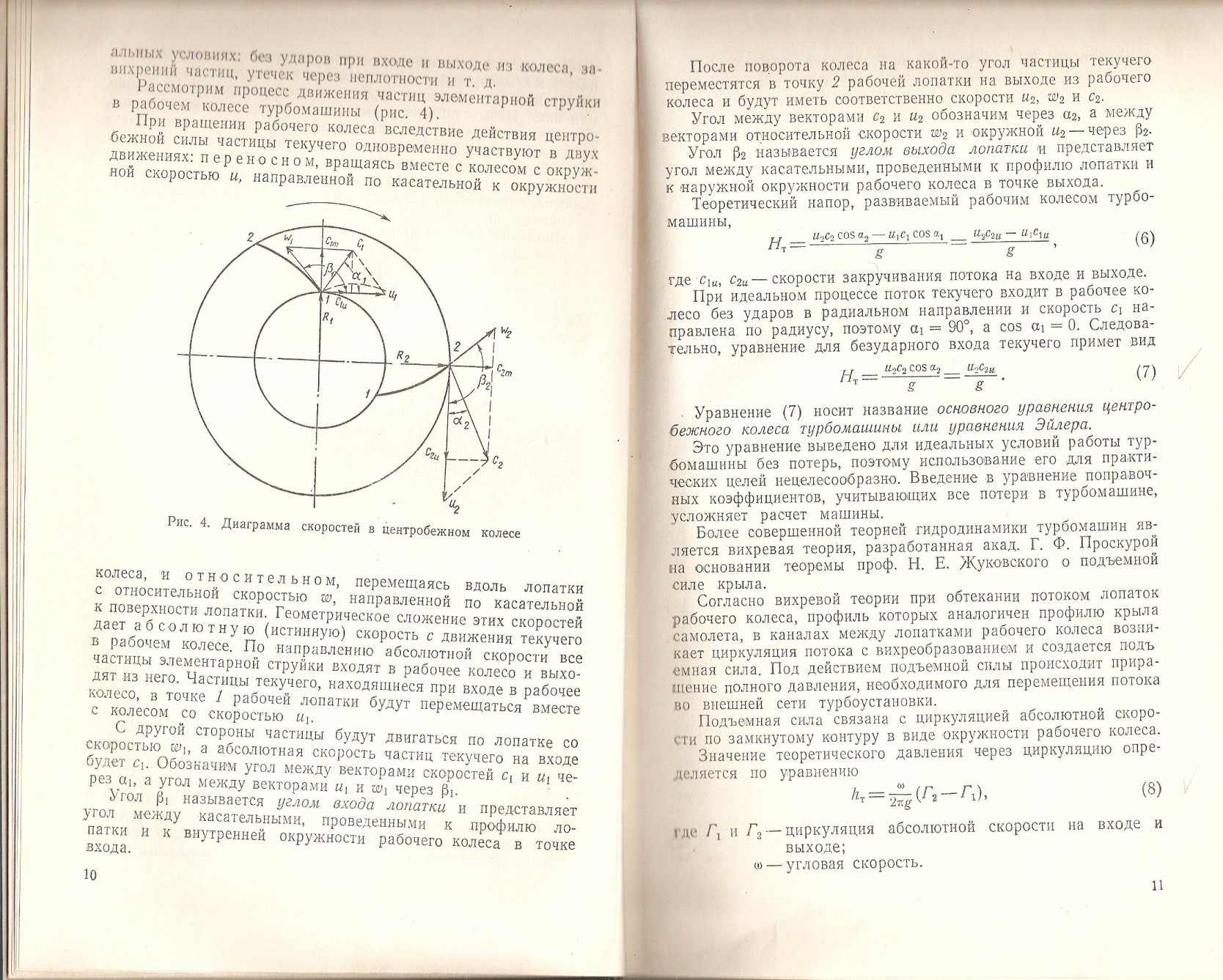

Центробежными называются турбомашины , у которых вода или воздух (текучее) под действием центробежной силы имеет радиальное направление движения по лопатке рабочего колеса.
Осевыми турбомашинами называются машины, у которых текучее имеет направление движения, параллельное оси вращения рабочего колеса.
По числу рабочих колес турбомашины подразделяют на одноколесные и многоколесные.
По числу входных всасывающих отверстий в рабочем колесе для подвода текучего турбомашины бывают с односторонним всасыванием и двухсторонним.
Основные параметры характеризующие работу турбомашины.
1)Производительность Q
2)Напор h
3)Мощность N
4)к.п.д.
5)скорость вращения n
Подобие турбомашин и область их применения.
Шахтные турбомашины , служащие для перемещения воздуха по шахтным выработкам, называются вентиляторами.
Турбомашины, транспортирующие воду по трубопроводам называются насосами.
Турбомашины, вырабатывающие пневматическую энергию , называются турбокомпрессорами.
Центробежными называются турбомашины , у которых вода или воздух (текучее) под действием центробежной силы имеет радиальное направление движения по лопатке рабочего колеса.
Осевыми турбомашинами называются машины, у которых текучее имеет направление движения, параллельное оси вращения рабочего колеса.

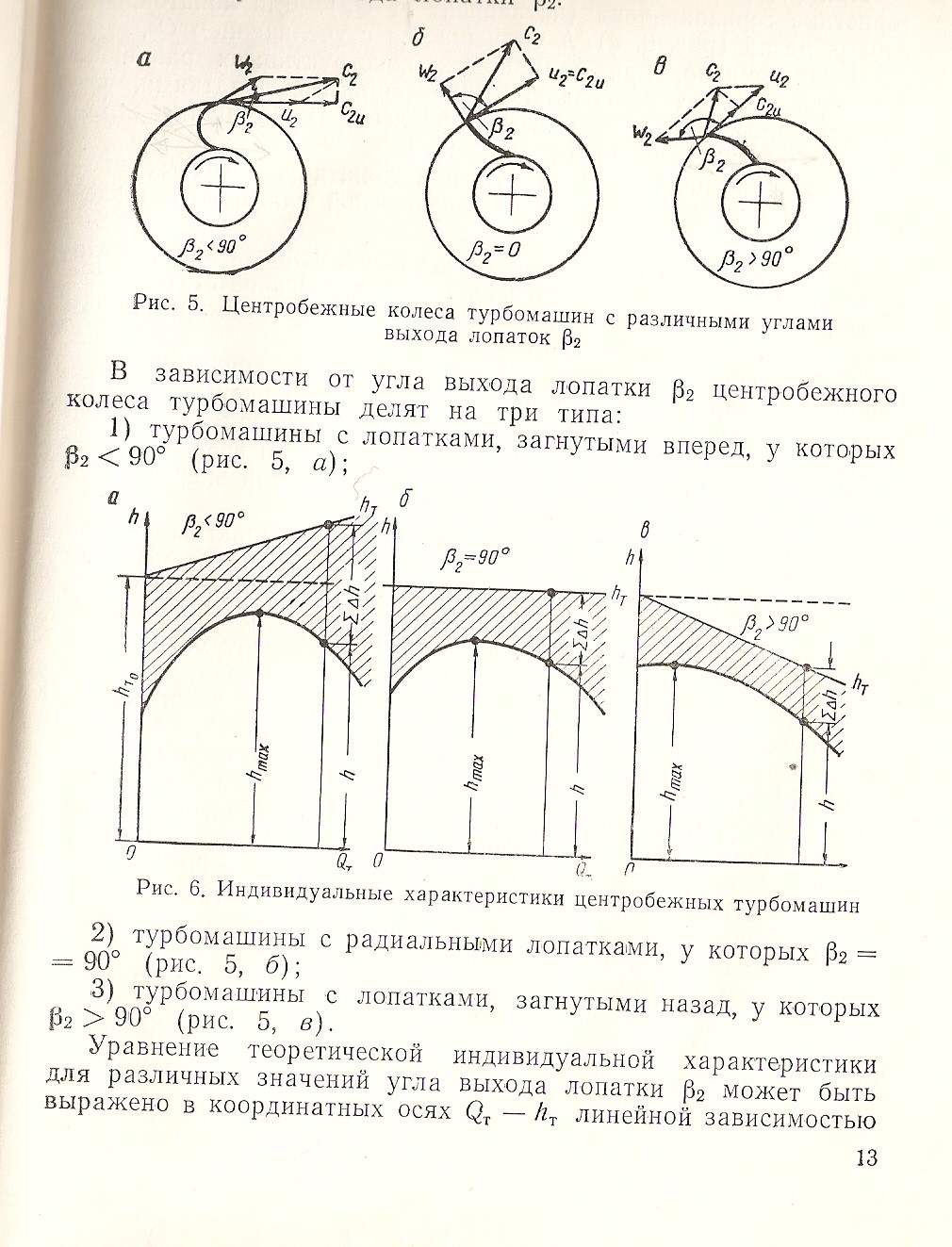

3. Теоретические и действительные характеристики турбомашин.
Зависимость между теоретическим давлением турбомашины и ее производительностью при постоянной скорости вращения рабочего колеса и определенных геометрических размерах турбомашины называется теоретической индивидуальной характеристикой.
Действительной индивидуальной характеристикой турбомашины называется зависимость между действительным напором и производительностью определенной турбомашины при известных геометрических размерах и постоянной скорости вращения рабочего колеса.

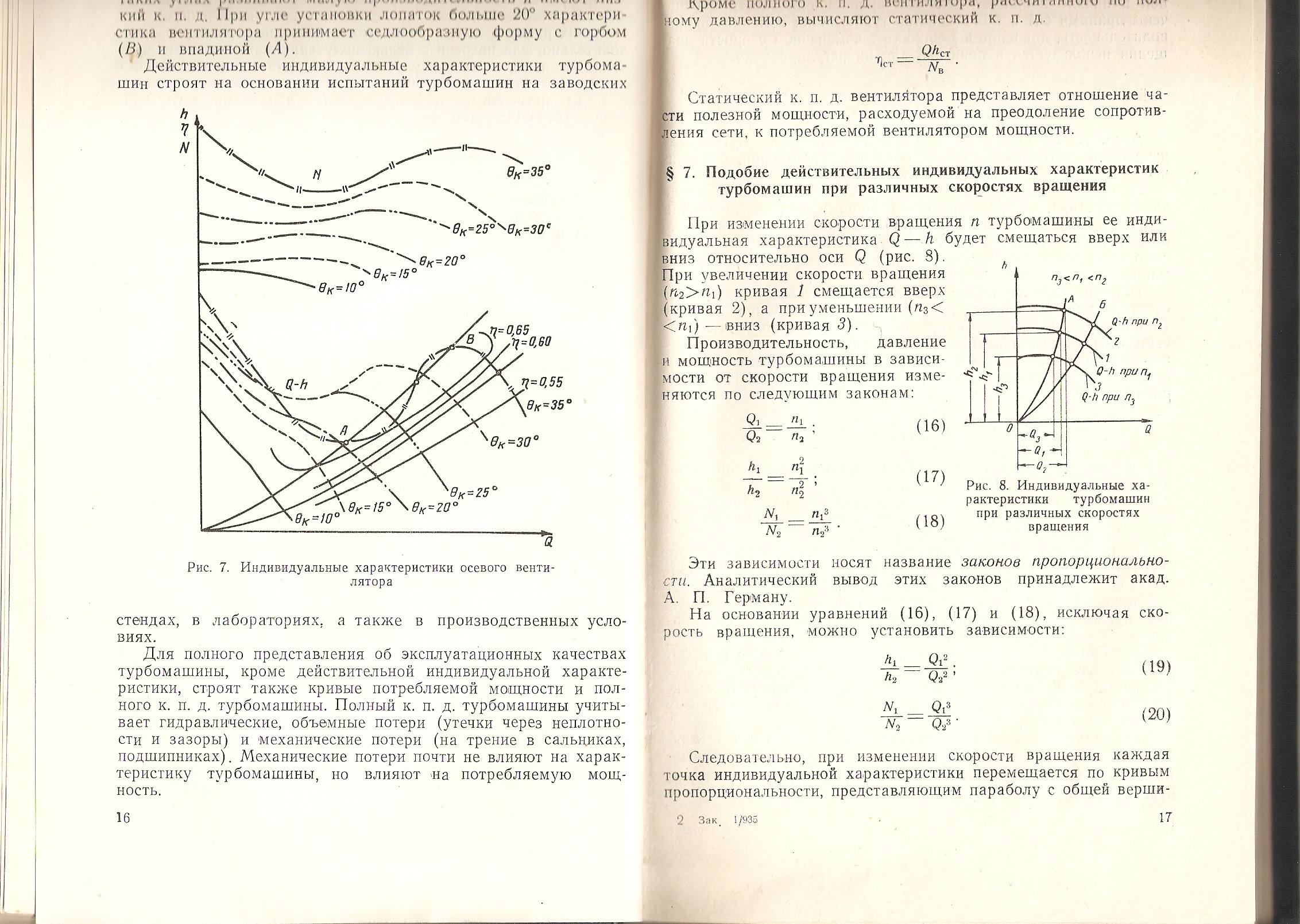

4.Основные методы регулирования производительности турбомашин.
1) Регулирование скорости вращения двигателя
2) Изменение сопротивления сети.

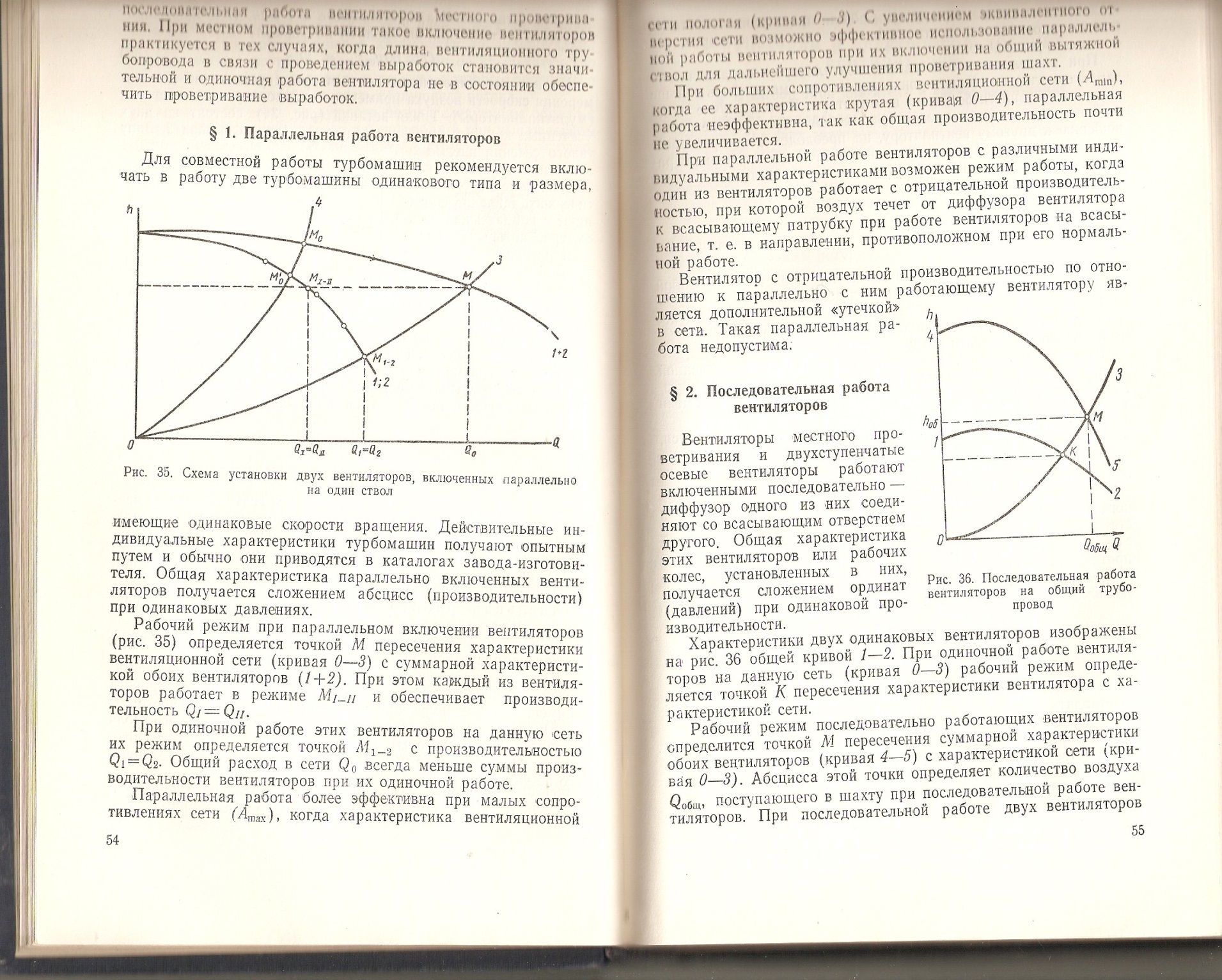

5.Совместная, последовательная и параллельная работа турбомашин.
Для увеличения производительности применяется последовательная работа турбомашин (насосов, вентиляторов), для увеличения давления- последовательная.
На примере вентиляторов.
Для совместной работы турбомашин рекомендуется включать в работу две турбомашины одинакового типа и размера., имеющие одинаковые скорости вращения. (стр.54)
Последовательная работа (стр.55).
