Глава 7

Монтаж оборудования на КС

///// //////////////////////////////////////////// ////// // //

i И

и '

• расположением колодцев под анкерные или фундаментные болты;*>|

• высотными отметками.

Перед приемкой фундамента в первую очередь устанавливают ] пер в виде шаброванной площадки размером 120X120 мм, которую ра полагают в непосредственной близости от периметра или закрепляют^ бетоне фундамента. Репером может являться опора колонны цеха ] другое металлическое тело, заделанное в фундамент. Репер являе контрольной точкой для вычисления высоты применяемого фундаме]Е та, вычисления размеров осей фундамента, а также размеров до анке ных болтов и расположенных закладных.

При приемке фундаментов проверяется соответствие фундамен! проекту. По представленной исполнительной схеме проверяют пр ность разбивки осей и отметок реперов на фундаменте. Оси и penej должны быть расположены таким образом, чтобы они не были закрь монтируемым оборудованием. Затем проверяют габаритные разме фундамента относительно основных осей. Далее устанавливают ] вильность выполнения колодцев для фундаментных болтов (по вые длине, ширине), отвесность и привязку их к основным осям фундамев с помощью струн, отвесов и рулетки, а также чистоту и перпендикул ность мест установки анкерных плит (рис. 7.2). Проверяют соответст! высотных отметок опорных поверхностей.

Таблица Til

Допускаемые отклонения фактических размеров от проектных на объектах фундамента

Объект измерений

Допускаемое отклоненияе

от размеров, указанных ___на чертежах, мм

По продольным и поперечным осям

фундаментов и осям колодцев

± 15 ± 30

- 30 + 20

5 мм на 1 м длины ±5

+ 20

(анкерных болтов)

По основным размерам в плане

По высотным отметкам поверхности

фундамента без учета высоты подливки

По размерам колодцев для анкерных

болтов в плане

Вертикальность колодцев для

фундаментных болтов

По осям анкерных болтов в плане

По отметкам верхних торцов

анкерных болтов

О с

(]

с

<;

0

С

О

с

С

? S

/ /

1 I

t

! !

\ I

3 [

1 I

i ! It

1 I

1 1

j

(

/

L —— J

L__ J

L.

_ i

/

I

3 1

t

I С

1 С

1

[

1 [

Г П 1 . J

1 [

1 С

1 [

1 J

———— 1 JC

] [

С

1Г С 1 1

г t 1

Ц

^^

{ |

I |

i

1

0

J

Ь

ь

6

i>

1

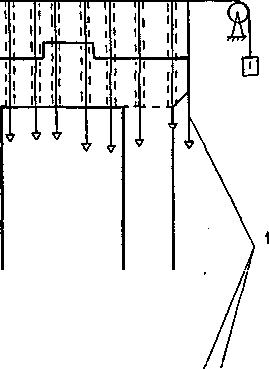

Рис. 7.2. Проверка фундаментов: 1 - струны; 2 - колодцы для фундаментных болтов

Таким же образом проверяются фундаменты и опоры под вспомога­тельное оборудование и масляное хозяйство, привязки их осей к основ­ным осям фундамента и соответствие высотных отметок.

Отклонения фактических размеров от проектных не должно превы­шать допусков, указанных в табл. 7.1.

При приемке фундаментов, имеющих закладные детали, на их соот­ветствие требованиям следует обращать особое внимание. Перемеши­вание бетона вибратором вблизи закладной детали в ходе заливки, как правило, затруднено, поэтому в этих местах могут оказаться пазухи, не заполненные бетоном. Вьшвляется это при обстукивании закладных де­талей.
