2 ) Расчет естественного давления от охл. Воды в приборах для вертикальной 1-о трубной проточной с-мы отопления
1-н из приборов расположен ниже источника тепла, ρг<ρ1<ρ2<ρо
pправ= ρоgh1+ ρ2gh2+ ρ2gh3+ρ1gh4+ ρгgh5, pлев= ρоgh1+ ρоgh2+ ρгgh3+ρгgh4+ ρгgh5,
pправ> рлев. ∆p= pправ- рлев=- gh2(ρо- ρ2)(1)+ gh3(ρ2- ρг)(2)+ gh4(ρ1- ρг)(3)= gН(ρо- ρг), (2)+(3)>(1)
Вывод: в 1трубной с-ме отопления циркуяция теплоснабжения через прибор, расположенный ниже источника тепла или на одном уровне, будет иметь место, если «+» прирост гидростатического давления через приборы, расположенный выше источника тепла будет больше «-» прироста давления для рассматриваемого прибора(в данном случае- нижний прибор)

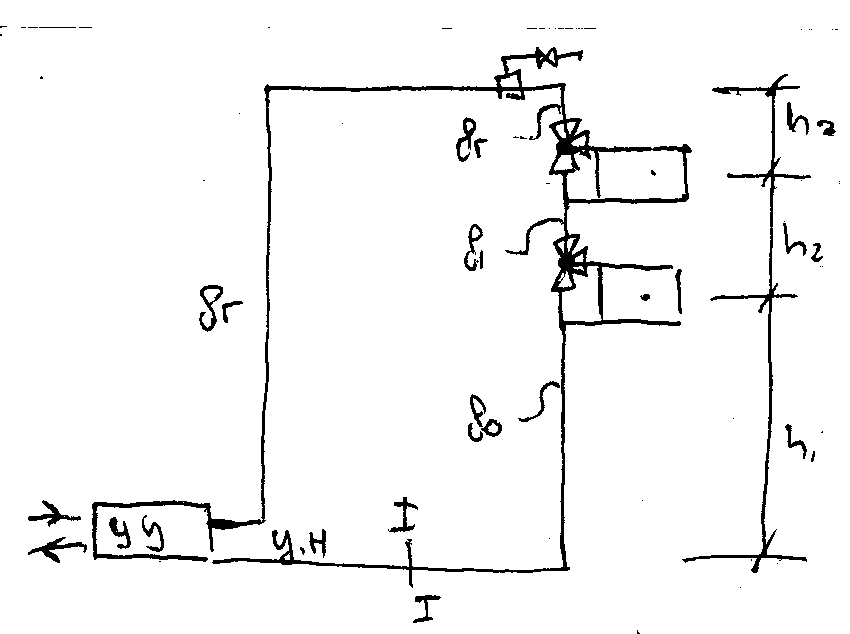

Расчет естественного давления от охл. воды в приборах для вертикальной 1-о трубной проточно-регулируемой с-мы отопления с верхней разводкой
α
-
показывает долю теплоносителя затекающего
прибор, α=Gпр/Gст.
В этом случае 0≤α≤1. Тогда pлев=
ρгgh1+
ρгgh2+
ρгgh3
pправ= ρоgh1+ ρ1gh2+ ρгgh3, ∆p= pправ- рлев= gh1(ρо- ρг)+ gh2(ρ1- ρг).
Вывод:если регулирующая арматура, то учитывают долю теплоносителя, так как расходы на приборе и стояке различны

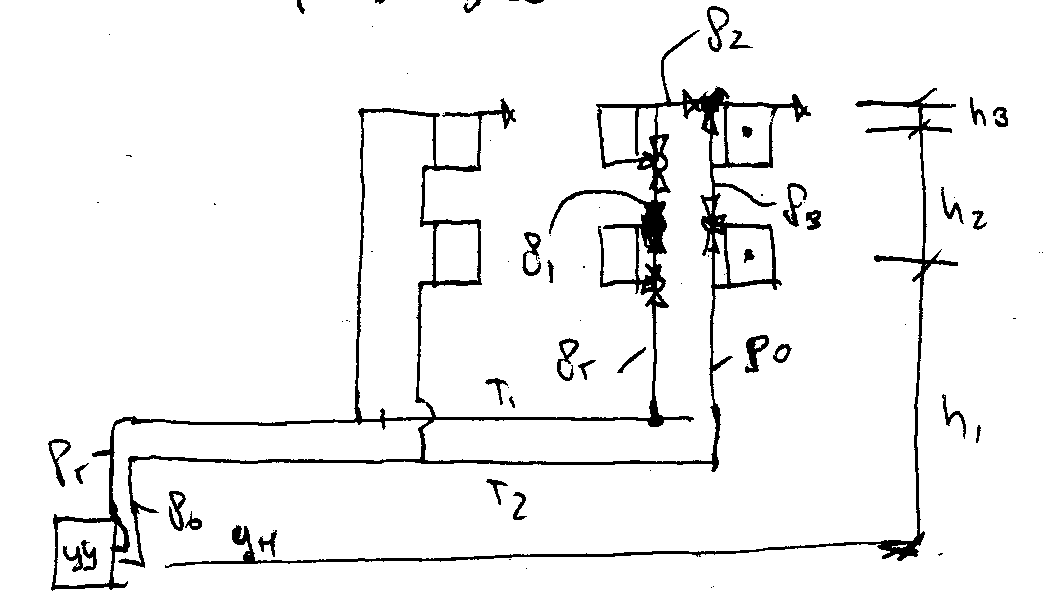

Р
асчет
естественного давления от охл. воды в
приборах для вертикальной 1-о трубной
проточной с-мы отопления с нижней
разводкой
Левый стояк- с холостой ветвью
Рассмотрим правый стояк: pлев= ρгgh1+ ρ1gh2+ ρ2gh3
pправ= ρоgh1+ ρ3gh2+ ρ2gh3, ∆p= pправ- рлев= gh1(ρо- ρг)+ gh2(ρ3- ρ1).
3 ) Расчет естественного давления от охл. Воды в приборах для вертикальной 1-о трубной с-мы отопления с осевыми замыкающими участками с верхней разводкой
А,Б-центры охлеждения, т.А-цо на стояке(за счет смешивания двух потоков теплоносителя), т.Б-цо в отопительных приборах
М
алые
циркуляционные кольца (мцк) имеются
только в системах с замыкающими
участками.они образованы ЗУ, подводками
и ОП. Gст=Gзу+Gпр.
Pе.мцк-естественное
давление в МЦК за счет охлаждения воды
Pправ= ρвхg(hпр/2)+ ρвыхg(hпр/2)
Pлев= ρвхghпр, ∆p= pправ- рлев= g(hпр/2)(ρвых- ρвх).
Ест.цирк.давление, д-е в МЦК способствует затеканию воды в прибор при движении теплоносителя сверху-вниз и препятствует при движении снизу-вверх. В связи с этим при проектировании П-образных стояков коэф-ты затекания радиаторных узлов на восходящих ветвях выполняют большими,чем на нисходящих.
В такой системе отопления имеется 2 контура циркуляции:
1.Через замыкающие участки, минуя отопительные приборы( цо в т.А)
2.Через отопительные приборы, минуя зам.участки(цо в т.Б)
В этом случае коэф-т затекания α<1.
PБ= ρоgh1+ρ3g(hпр/2)+ ρ2g(hпр/2)+ ρ2gh2+ ρ1g(hпр/2)+ρгgh3- ρгg(h1+ hпр+ h2+ hпр+ h3), PА= ρоgh1+ρ2ghпр+ ρ2gh2+ ρгghпр+ ρгgh3- ρгg(h1+ hпр+ h2+ hпр+ h3)
∆Р= PБ- PА= (ρ3- ρ2)g(hпр/2)+ (ρ1- ρг)g(hпр/2)
Вывод: ест.давл. от охл.воды в приборах в системе отопления с замыкающими участками в контуре циркуляции через эти участки меньше на величину ест.давлений в МЦК при движении теплоносителя в контуре циркуляции через отопительные приборы.
15. Расчет естественного давления от охл.Воды в приборе в гор.Системе отопления
Принимаются в офисах( в зависимости от собственников), где мало простенков.
2-х трубная система
Однотрубная проточная
Проточно-регулируемая однотрубная с установкой 3-х ходового крана
Однотрубная ветвь с замыкающими участками
∆Ре(1)= gh1(ρо- ρг)
∆Ре(2)= g(h1+h2)(ρо- ρг)
∆Ре(3)= g(h1+h3+h2)(ρо- ρг)
∆Ре(4)= g(h1+h3+h2+h4)(ρо- ρг)
∆Ре МЦК= gh5(ρвых- ρвх)
Преимущества:1)просты в эксплуатации, монтаже и проектировании,2)не зависят от снабжения электроэнергией, 3) отсутствуют шум и вибрация, 4)долговечны, 5)обладают количественным саморегулированием(при увеличении температуры на подаче, увеличивается расход)
Минусы:1) малое цирк.давление, 2)малые скорости движения теплоносителя,3)большая тепловая инерция, 4) большие диаметры трубопроводов, 5) опасность замерзания теплоносителя при прокладке трубопроводов в неотапливаемом помещении, 5) радиус действия с-мы –ограничен( в зависимости от мощности)
Основные выводы PЕ.. Сравнение однотрубных и двухтрубных систем отопления с естественной циркуляцией.
1.В местных системах имеет место естественное циркуляционное давление Р, которое возникает вследствие охлаждения в приборах и в меньшей степени в трубопроводах.
ΔPЕ= ΔPЕ.пр+ΔPЕ.тр
ΔPЕ.тр- учитывается только в системах с верхней разводкой.(Можно определить по таблице, номограмме, формуле).
2.Естестественное циркуляционное давление в двухтрубных СО в контуре циркуляции через приборы одного и того же стояка, расположенных на разных уровнях, различны и зависят от расстояний между центром нагрева и центром охлаждения. Движение теплоносителя через приборы расположенные на одном уровне с системой тепла, может не наблюдаться, поэтому в двутр. системах источник тепла заглублен не менее, чем на 2-3м по отношению к нижнему отопительному прибору.
3.В однотрубной системе отопления естеств.цирк. давление действует как единое целое на все приборы одного и того же стояка и оно тем больше, чем больше приборов в стояке. При расположение отопительного прибора на одном уровне с ист.тепла движение теплоносителя через этот прибор будет наблюдаться в отличие от двухтрубной системы.
4.Двухтр. гравитационная система обладает тепловой надежностью, т.е вследствие количественного саморегулирования, каждый прибор изменяет тепловую мощность пропорционально изменившимся теплопотерям. В однотрубных системах при расчетных внешних условиях тепловая мощность каждого прибора соответствует теплопотерям. При повышении темп-ры наружн. воздуха вследствие количественного саморегулирования в стояке происходит перераспределение расходов и в результате верхние приборы, как правило, перегревают помещение, а нижние не догревают.
Гравитационные водяные системы выполняют двухтрубными.
5.В однотрубных насосных СО естественное циркуляционное давление возникающее в кольце циркуляции каждого прибора, может оказать значительное влияние на располагаемое давление, особенно в приборах верхних этажей. Это может вызвать перераспределение расходов не только в приборах, но и в стояках и нарушить гидравлическую устойчивость СО.
В однотр. Насосных системах, где естественное давление действует как единое целое на всех приборах стояка разрегулирование не происходит и обладает гидравлической устойчивостью.
6.В однотр. системах гидравитационных с замыкающими участками в малых циркуляционных кольцах возникает собственное давление, которое способствует затеканию воды в прибор при движение теплоносителя сверху вниз и препятствует движению снизу вверх.
