5. Требования, предъявляемые к оп. Область применения различных оп.

ОП предназначены для теплопередачи от теплоносителя в обогреваемые помещения.

1) Санитарно-гигиенические: ограничение температуры поверхности прибора во избежание ожогов и возгонки пыли, ограничение площади горизонтальной поверхности приборов для уменьшения отложения пыли, доступность и удобство очистки от пыли поверхности приборов и пространства вокруг них.

2) Экономические: минимальная отпускная цена, минимальная металлоемкость, обеспечивающая повышение теплового напряжения ме­талла. Показатель теплового напряжения металла прибора , (Вт/кг⁰С), где - тепловая мощность ОП, Вт; -расход металла на изготовление прибора, кг; - средняя разность температур между прибором и воздухом помещения, ⁰С. Тепловое напряжение металла численно равно тепловому потоку, необходимому для нагрева на 1⁰С одного килограмма металла, из которого изготовлен ОП. Радиатор М≈0,2 Вт/кг⁰С, конвектор М≈1,1 Вт/кг⁰С. Конвектор эффективнее.

3) Архитектурно-строительные: соответствие внеш­него вида приборов интерьеру помещений, сокращение площади помещений, занимаемой приборами. Приборы должны быть достаточно компактными, т. е. их строитель­ные глубина и длина, приходящиеся на единицу теплового потока, должны быть наименьшими.

4) Производственно-монтажные: минимальное число мест соединений элементов прибора, приходящееся на единицу площади поверхности прибора. Простой и быстрый монтаж, простое крепление к стенам, механическая прочность. Температуроустойчивость, влагонепроницаемость при максимально допустимых давлениях.

5) Теплотехнические: по возможности максимальный коэффициент теплопередачи. Эталонный прибор – чугунный секционный радиатор Н-136.

6) Эксплуатационные: возможность регулирования тепловой нагрузки.

6 Классификация отопительных приборов.

I по способу передачи тепла: 1)Преимущественно радиационные Q_луч > 50% Q_оп (потолочные панели, излучатели, как правило инфракрасные.

2)Конвективно-радиационные Q_конв=(50-75)% Q_оп (Радиаторы, гладкие трубы, стеновые панели, напольные отопление и т.д.)

3)Преимущественно конвективные Q_конв >75% Q_оп конвекторы, калориферы.

II по виду поверхности: 1) Гладкие приборы ( гладкие трубы, панели, гладкие радиаторы)

2) Ребристые (калориферы, конвекторы, радиаторы и т.д.)

III по материалу: 1) металлические (сталь, чугун, алюминий, медь)

2) неметаллические (бетон, керамика )

3)комбинированные

IV по тепловой инерции: 1)с малой тепловой инерцией

2) с большой тепловой инерцией (металл)

7. Выбор и размещение оп. Регулирование и их тепловые мощности.

Выбор зависит от назначения помещения, планировки, вида системы отопления, параметров теплоносителя, длительности пребывания людей, санитарно-техноческих требований, технико-экономических показателей.

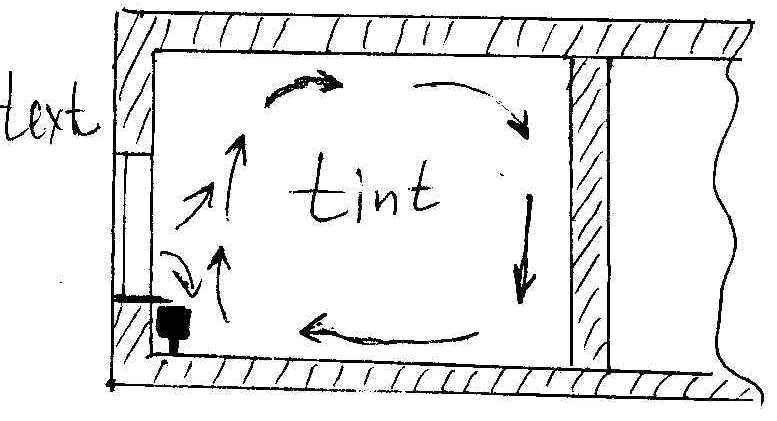

Установка ОП:

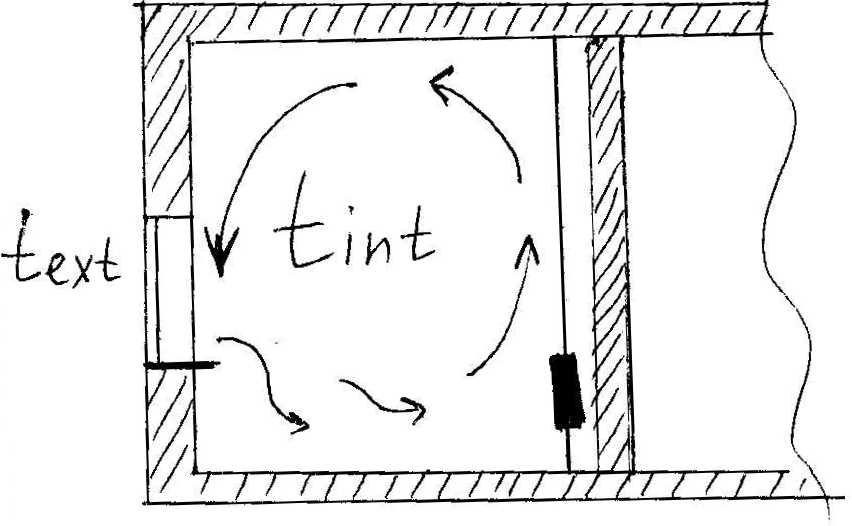

При установке ОП у внутренних стен повышается коэф.теплопередачи и сокращаются бесполезные потери тепла, передаваемые с пов-ти прибора окр. среде. Установка у внутр. стен допускается когда рабочие удалены от наружных стен; в помещениях с кратковременным пребыванием людей; в районах с короткой теплой зимой.

Сокращается протяженность трубопроводов, т.е. магистрали прокладывают не вдоль стен а по центру здания.

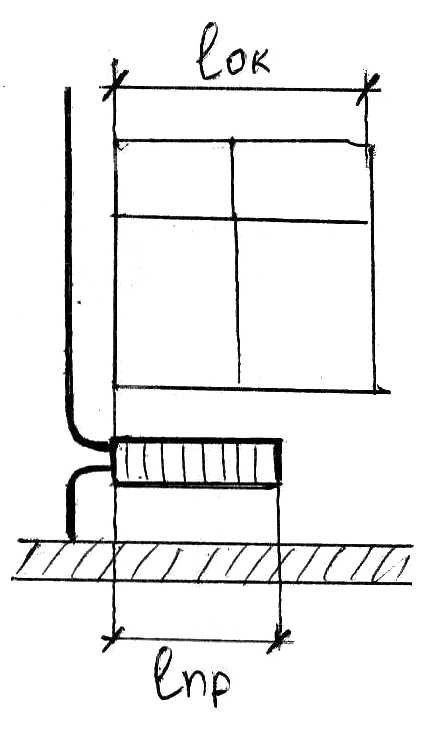

О си оконного проема и прибора должны совпадать. Длина ОП должна составлять не менее половины длины оконного проема. В детских и лечебных учреждениях на менее 75%, если витражи и ленточное остекление, то они должны быть примерно равны.

Особые требования к ОП в лестничных клетках, соприкасающихся с наружным воздухом. При установке ОП их рассматривают как одно помещение, имеющее высоту всего здания без сплошных перекрытий. В пределах лестничной клетки устанавливают снизу больше приборов вследствие естественной конвекции, которая усиливается в теплый период года. При равномерной установке ОП в лестничной клетке наблюдается перегрев верхней зоны и недогрев нижней. Большая часть ОП размещается сразу за входным тамбуром, что обеспечивает равномерный прогрев. В тамбурах установка ОП запрещается во избежание замораживания системы отопления.

Регулирование тепловой мощности ОП.

-количественное (расход в приборе меняется); - качественное (температура меняется)

качественное регулирование: 1.центральное-на источнике тепла. 2.местное-в тепловом пункте самого здания, учитывает особенности самого здания.

Кач. рег-е дополняется индивидуальным колич. рег-ем, которое осущ. на подводках к ОП с помощью арматуры.

1. монтажное (первичное). заключается в установлении расчетного расхода теплоносителя и потерь давления в кольце циркуляции через этот прибор.

первичное регул устраивается на стояках.

2. эксплуатационное (вторичное). в 2хтрубных системах на подводках устанавливаются краны с большим гидравлическим сопротивлением (в основном краны двойной регулировки КРД). в 1трубных системах КРТ-кран трехходовой, КРП-кран проходной.

Рекомендации по установке регул арматуры:

1. Допускается установка регул арматуры не на всех ОП если в помещении их несколько. При этом регулируемая тепловая нагрузка должна составлять не менее 50% от общего регулируемого потока в этом помещении.

2.Запрещается установка регулирующей арматуры в помещениях которые сообщаются с наружным воздухом и не контролируются собственником.

3. В лестничных клетках жилых зданий приборы устанавливаются по проточной схеме без арматуры на подводках.

4. Допускается не устанавливать регул арм. на подводках к конвекторам если они имеют воздушные клапаны.

5 . Запрещается установка регул. арм на сцепках.

Термостатический клапан (терморегулятор)

П ринцип действия основан на изменении рабочей среды при изменении температуры.

С помощью настроечной пружины фиксируется определенная температура в помещении.

, ,

Терморегуляторы бывают двух видов: с малым гидравлическим сопротивлением для однотрубных систем и с большим для двухтрубных. Подбор регулятора производится по диаметру подводки или диаметру отверстия в приборе и по пропускной особенности которая зависит от расхода теплоносителя и перепада давления которое нужно погасить.

Регулирование паровой системы отопления: только количественное. осуществляется пропусками или пропорциональной подачей.

Регулирование воздушной системы отопления: в основном качественное рег.
