28. Паровые с.О. (классификация, оценка, область применения, пар как теплоноситель).
Используют в том случае если вырабатывается пар на технологические нужды.
Спецификация пара как теплоносителя:
Явления проходящие в отопительных приборах питаемых паром намного сложней чем в приборах питаемых водой.
При возмещении теплопотерь в приборе совершается фазовый переход, т.е. пар переходит в конденсат, и при этом объём полученного конденсата составляет Vкон=1/700 Vпара.
При возмещении теплопотерь в приборах выделяется скрытое тепло конденсации. Паровая Qc=rGпара r-скрытая теплота парообразования. Водяное Qя=Gводыc(tг-tо) tпара= tконденсата Внутренняя энергия переходит в скрытое тепло.
Кинетическая вязкость пара гораздо меньше чем у воды.
Коэффициент теплопередачи от прибора питаемого паром больше чем у прибора питаемого водой на 25-30%
Плотность пара меньше плотности воздуха, а плотность воздуха меньше плотности воды. Воздух удаляется из мредних точек паровых систем а у водяных из верхних.
tср теплоносителя (прибора) для пара равна температуре насыщения при давлении имеющемся в данном отопительном приборе. tср =tнас. пара .

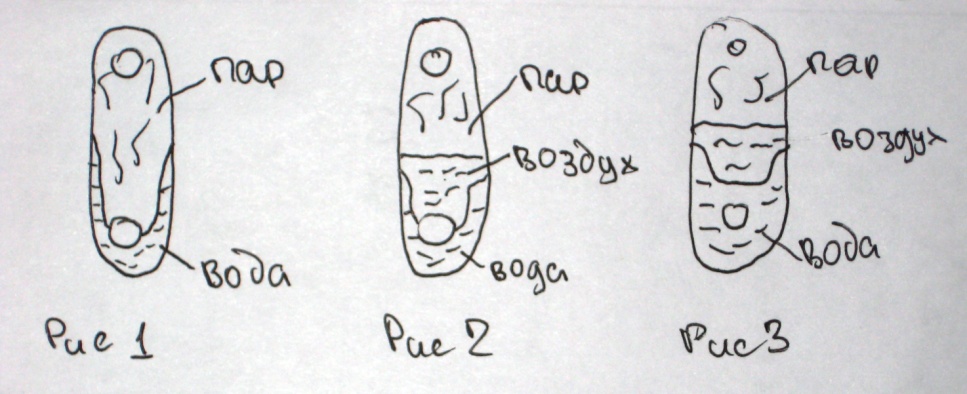

(Рис1)когда в прибор поступает столько пара сколько необходимо для возмещения теплопотерь Qпара = Qпот
(Рис2) когда пара поступает меньше чем нужно. Конденсат отводится сразу!
(Рис3) Когда пара поступает меньше чем нужно, конденсат отводится не сразу.
В паровых системах предпочтительней использовать сухой насыщенный пар.
Классификация паровых систем отопления:
1)по начальному давлению пара в котле: а) низкого давления Pп <0,07МПа ; 105°С<tп<115°С б) высокого давления 0,07 <Pп <0,37 ; 115°С<tп<150°С
2)по способу поступления конденсата в котёл: а) замкнутые – конденсат самотёком попадает в котёл. б) разомкнутые – конденсат прокачивается в котёл с помощью насоса.
3) По способу сообщения с атмосферой: а) открытые б)закрытые (все системы высокого давления выполняются закрытыми)
4) по размещению паропровода: а)с верхней разводкой б) с нижней разводкой в) со средней разводкой.
Оценка паровых систем отопления.
Достоинства: 1)малая тепловая инерция. 2) малая металлоемкость (металлоемкость ОП меньше из-за большего температурного напора) 3) уменьшается опасность замерзания теплоносителя при прокладке в неотапливаемых помещениях из-за большой скорости пара. 4) Паровыми системами можно отапливать здание практически любой этажности.
Н
едостатки:1)невозможность
качественного регулирования. Только
количественно качетвенное регулирование.
2) Паровые С.О. не отвечают санитарно
гигиеническим нормам. (Разложение
органической пыли ожоги). 3) Повышенные
теплопотери с поверхности паропроводов,
при прокладке их в неотапливаемом
помещении 4)шум при эксплуатации. 5)
Частые нарушения плотности соединений.
6) Усиленная внутренняя коррозия
паропроводов.
29. Принципиальная схема паровой с.О. Низкого давления
1
– паровой котел; 2 – паросборник; 3 –
паропровод. Т7 – маркировка паропровода;
4 – отопит прибор; 5 – вентиль с прямым
или косым шпинделем;6- парозапиратель.
В системах высокого давления на конденс
подводках устан вентиль; 7- воздушная
трубка с вентилем. Устан в конце
горизонтального участка сухого
конденсатопровода; 8 – сухой
конденсатопровод. Работает неполным
сечением. Верхняя часть заполнена
воздухом. Удаляется из средней части
системы ρпара<ρвозд<ρводы.;
9 – мокрый конденсатопровод. Заполнен
на все сечение водой. Т8 – маркировка
конденсатопровода.
Диаметр сухого конденсатопровода принимается больше диаметра мокрого.
Главная составляющая движения теплоносителя – давление пара в котле, также разность уровней I-II.
