1. [Классификация систем отопления. Основные элементы.

О топление-поддержание на определенном уровне температуры воздуха и внутренней поверхности ограждающих конструкций за счет искусственного обогрева здания с возмещением теплопотерь.

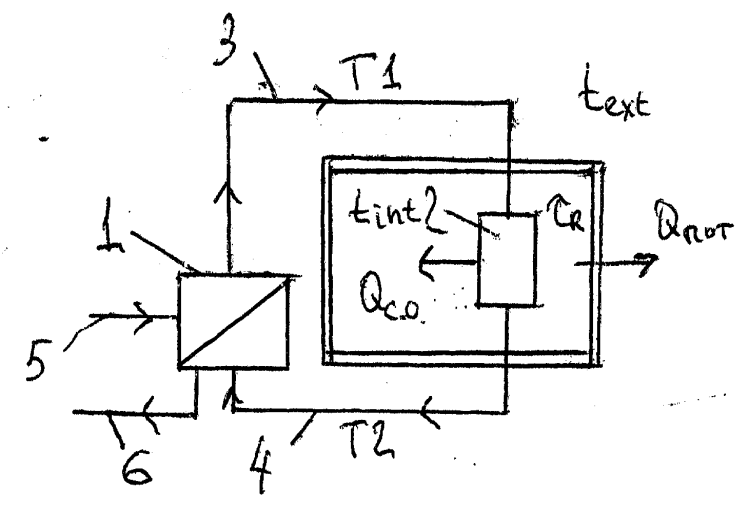

1-ист.тепла(котёл, бойлер, теплообменник, узел ввода), 2- от.прибор, 3-подающий труб-од «Т1», 4-обр. труб-од «Т2», 5-подвод высокотемпер-ой воды или первичного тепло-ля, подвод топлива; 6-отвод низкотемпер-ой воды или продуктов горения. tR – радиационная температура -средняя температура всех поверхностей помещения обращенных внутрь; τint – температура внутренней поверхности наружного ограждения.

Классификация:

1 .По месту установки ист тепла: местные(когда все осн.эл. наход-ся в пределах отапливаемого помещ.например печное) и центральные(когда из одного центра отап-ся неск-ко помещений или зд.)

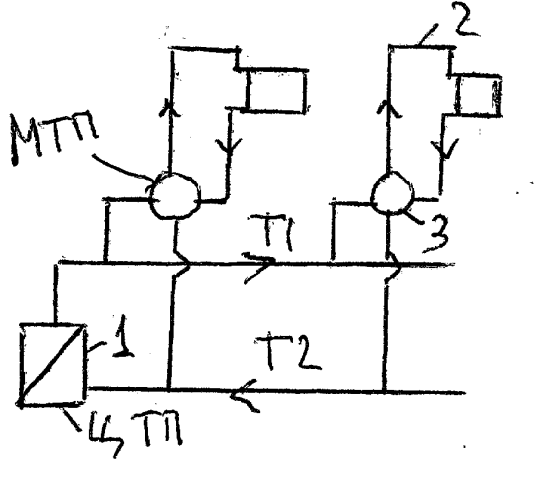

1-ист.тепла(ЦТП,ТЭЦ), 2-сист. от, 3-местн. тепл. пункты.

Местные системы:

-автономные(крышные котельные), -квартирные(для отдельных коттеджей и домов)

2.По виду основного теплоносителя(вторичного-циркулирующего в сист.от.):

воздушное,водяное,паровое,электрическое,газовое.

Классификация вод.сист.от:

1-по способу цирк-ии тепл-ля:

насосные(с принуд-ым побуждением),гравитационные( с естест.побужд-ем)

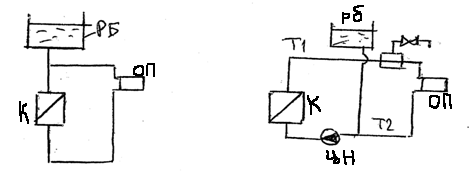

гравит-ая насосная

2-По темпер-ре основного теплоносителя: низкотемпер-ые(tг<100),высокотемпер-ые(150>tг>100)

3-По способу объед-ия приборов в стояки или ветви:

-однотрубные

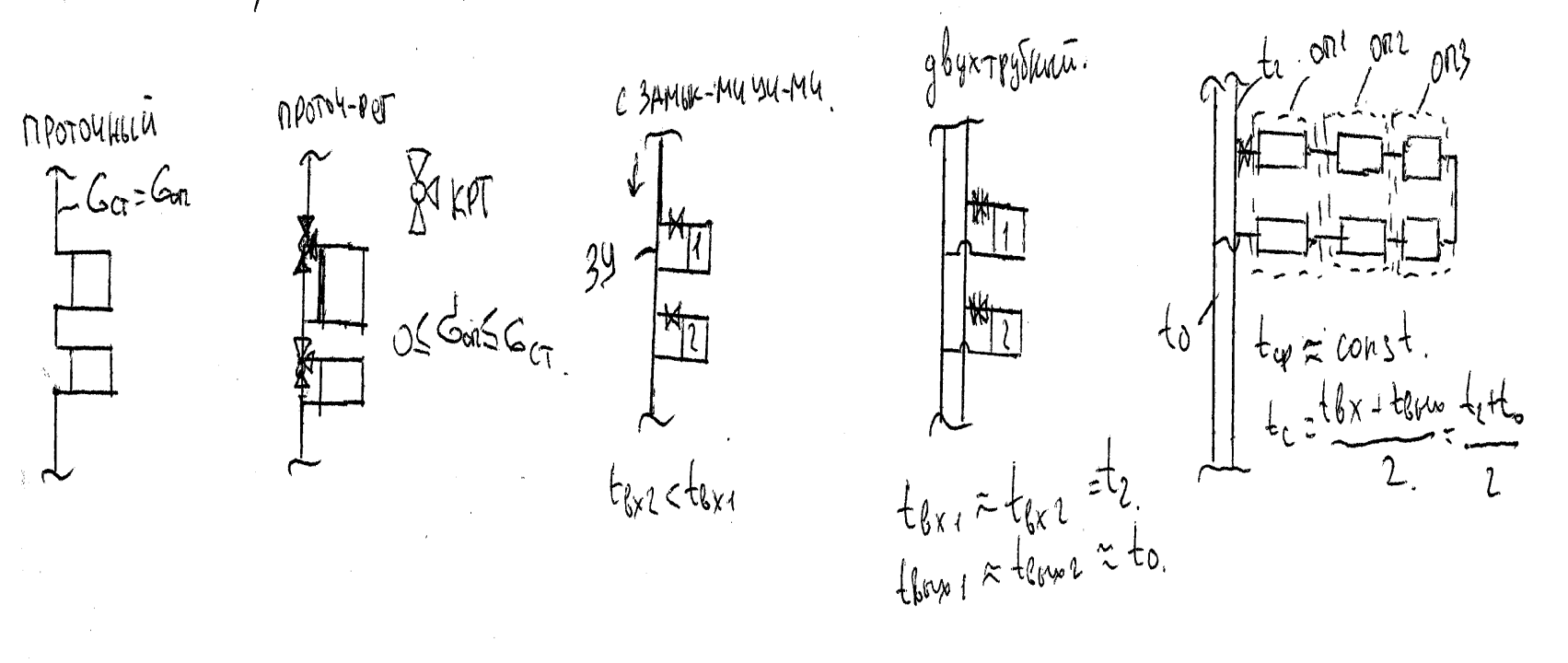

а) проточный (на подводках нет регулирующей арматуры) . б) Проточно-регулируемый . КРТ-кран трехходовой. Обводной уч-к – трубопровод соед. подводы м/у собой в) с замыкающими участками. с КРП – кран проходной. есть с осевыми и со смещенными замык. уч-ками

-двухтрубные

-бифилярные. Объединены могут быть либо гладкие трубы либо конвекторы. (плюс – это средняя температура в любом приборе)

4 -По расположению в пространстве труб-ов:

-вертикальные (стояки)

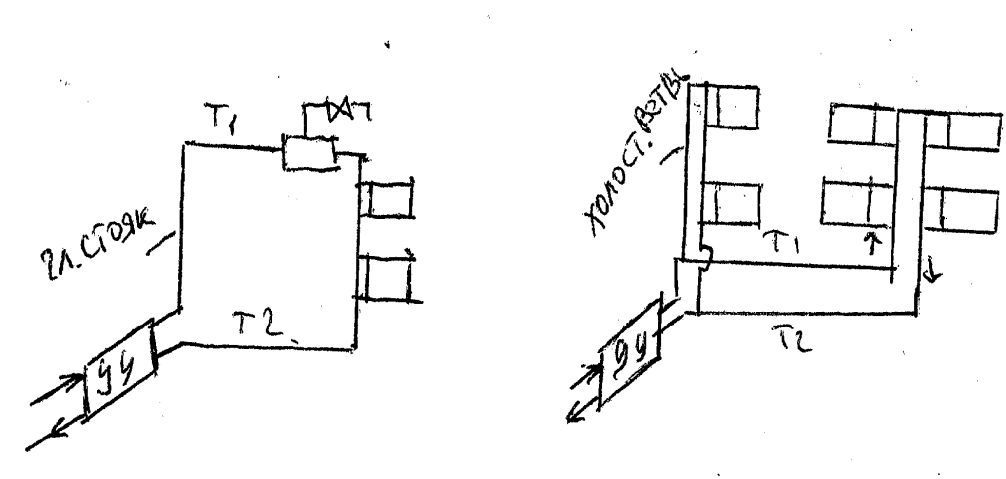

-горизонтальные(ветви). бывают однотрубные проточные; однотрубные с замык-ми участками; двухтрубные.

5-В завис-ти от расположения магистрали Т1:

-с верхней разводкой -с нижней разводкой (УУ-узел управления)

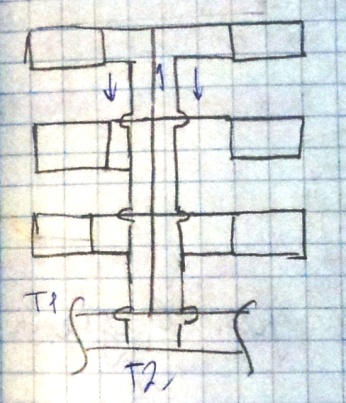

(Т-образный стояк)

6-По направлению движения теплоносителя Т1 иТ2:

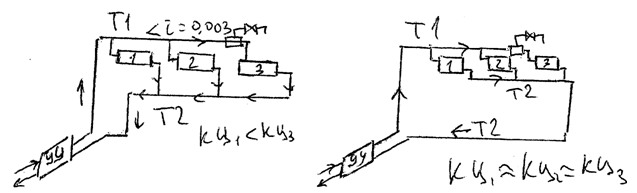

-тупиковые (в Т1 и в т2 движутся в разных направлениях). Поэтому в 1м приборе-перегрев, в 3м приборе-недогрев.

-с попутным движением (движутся в одном направлении)

КЦ – циркуляционное кольцо

Тупиковые С попутным движением

2. Теплопотери через ограждающие конструкции

Основные теплопотери

, (Вт)

А – площадь поверхности огражд. Констр., м²; R₀ – расчетное сопротивление теплопередаче ограждающей конструкции ( ), м2*⁰С/Вт; t_int – температура внутр. В-ха, ⁰С; t_ext – темпер нржного в-ха, ⁰С; n – ко-т, учитывающий положение наружного ограждения по отношению к наружному воздуху.

Выбор t_ext. За расчетную т-ру принимают т-ру холодной пятидневки с обеспеченностью 0,92. Расчетная т-ра берется по СНиП Строительная климатология и геофизика (параметр Б) для холодного периода года

Выбор t_int. Для жилых и обществ. Зданий t_int выбирается по ГОСТ по оптимальным параметрам, либо по ведомственным нормативным документам.

(в курсаче 18⁰ при t_ext>-30; 20⁰ при t_ext<-30)

Для производственных зданий t_int принимается по соответствующим нормативным документам.

1. Высота помещения h<=4м t_int=t_р.з.

2. h>4 м, t_int=t_ср,

t_р.з. – т-ра в-ха рабочей зоны; t_п – т-ра в-ха под перекрытием

Для общественных зданий t_п=t_р.з.+3 при наличии значительных конвективных потоков. Для промышленных зданий t_п=t_р.з.+∆(h-4). h – высота здания, ∆ - градиент повышения т-ры по высоте здания.

град/м для помещений где тепловая напряженность q_v<=23,3 Вт/м3; град/м при q_v>23,3;

q_v – характеризует тепловыделение помещений; q_v=Q_изб/V_пом, Вт/м3; Q_изб – избыточные тепловыделения помещения; V_пом – объем помещения.

R₀ для наружных стен: (остальное в след вопросе)

. -градусосутки отопительного периода,

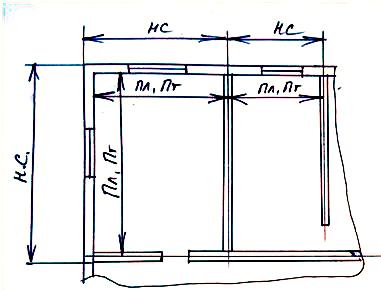

Определение площади пов-ти огражд. Констр.

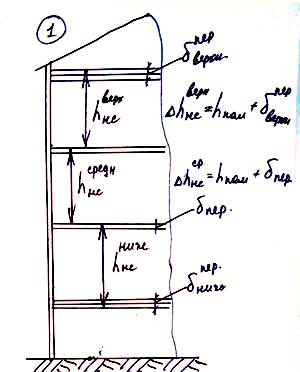

Для нижнего этажа высота наружной стены:

1. над неотапливаемым подвалом.

2. Пол на лагах

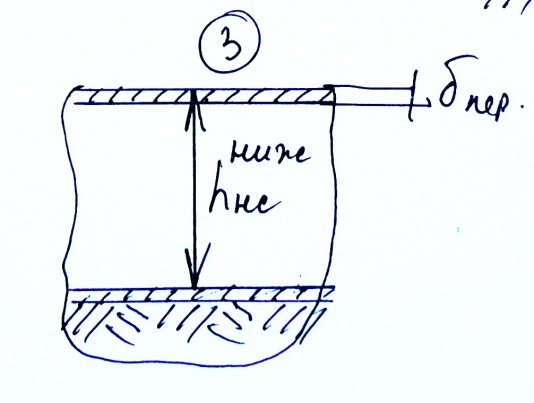

3. Пол на грунте
