Экзаменационный билет № 1

1. Основные принципы и последовательность управления техническими объектами. Виды управления

Управление — процесс преобразования информации об объекте управления (ОУ), в котором управляющая система (УС) восприни­мает информацию об объекте управления, перерабатывает ее в соот­ветствии с функцией управления, результатом чего является управ­ляющее воздействие на объект управления (рис. 1).

2 .Основные принципы управления

Основными принципами управления являются:

• поддержание или перевод объекта в требуемое состояние;

• информация об объекте управления;

• управляющее воздействие на ОУ;

• н

  Рис1. Структурная схема АСУЭ хозяйства электроснабжения железных дорог

  аличие управляющей системы, воспринимающей информацию об объекте, перерабатывающей ее в соответствии с целью (функци­ей) управления и воздействующей на ОУ.

3.Последовательность процесса управления

Процесс управления протекает в определенной последовательнос­ти. Если в нем исключить хотя бы один из этапов, то управление станет невозможным. Поток информации от управляющей системы к объекту (управляющие воздействия) представляет прямую связь, об­ратный поток (информация об ОУ) — обратную связь.

4. Виды управления

Управ­ление является замкнутым, если между ОУ и УС есть прямая и об­ратная связь, и разомкнутым, если существует только одна связь. При наличии только пря­мой связи управление может осу­ществляться по заранее состав­ленной программе — программ­ное управление; если же имеется только обратная связь, то мож­но осуществлять только контроль за состоянием объекта.

Если все стадии процесса управления осуществляются без участия персонала, система управления называется автоматической.

Если же в процессе управления при сборе и обработке информации, выработке управляющих команд и передаче их на объект управления наряду с техническими средствами участвует персонал, система управления называется автоматизированной.

2. Шифратор двоичного кода на все сочетания. Схема на диодах, устройство и принцип её работы.

Шифраторы служат для преобразования распределительного кода С¹_N в коды двоичный, троичный, ..., десятичный, на одно сочетание С^m_n с произвольными т и п.

Шифратор двоичного кода на все сочетания (рис. 3, а), преобразующий код С¹₇ в трехэлементный (трехразрядный) двоичный код т^п (т = 2,п = 3), составлен из трех диодных схем ИЛИ. Выходы логических схем являются выходами шифратора (1, 2, 3).

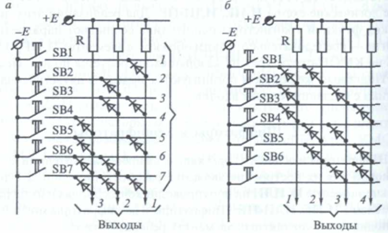

Рис. 3. Шифраторы двоичного кода: а — на все сочетания; б — на одно сочетание

Каждая логическая схема ИЛИ состоит из резистора R и четырех диодов, подключенных к вертикальной шинке, являющейся выходом схемы. Диоды схем подключены к горизонтальным шинкам, являющимся входами шифратора. При замыкании одного из семи ключей (SB1—SB7) на соответствующую входную шинку подается отрицательный потенциал, который через диоды, соединяющие горизонтальные и вертикальные шинки схемы, поступает на один, два или все три выхода шифратора. Отрицательный потенциал на выходе соответствует 1, положительный — 0. Так, при замыкании ключа SB1 сигнал 1 будет только на выходе 1, а на выходах 2 и 3 будет сигнал 0 (+Е). При отсутствии информации на входе шифратора (ни один ключ не замкнут) на выходе будет нулевая комбинация 000, которая не используется. Кодовые комбинации шифратора приведены в табл. 2.

Из табл. 2 видно, что шифратор кода на все сочетания (см. рис. 3, а) является преобразователем чисел десятичной системы (номер ключа — десятичное число) в числа двоичной системы (комбинации сигналов на выходах).
