Эталонная модель internet (tcp/ip)
Стек протоколов TCP/IP не имеет строгого соответствия семиуровневой структуре OSI и состоит только из четырех уровней, которые тесно коррелируют с уровнями эталонной модели OSI (табл. ).
№ |
Уровень эталонной модели OSI |
Эквивалентный уровень эталонной модели TCP/IP |
7 |
Прикладной |
|
6 |
Представительный |
|
5 |
Сеансовый |
|
4 |
Транспортный |
|
3 |
Сетевой |
|
2 |
Канальный |
|
1 |
Физический |
Хотя рассматриваемый нами стек протоколов и называется TCP/IP, сами протоколы TCP и IP являются важнейшими, но не единственными представителями этого семейства. Каждый уровень коммуникаций обслуживается несколькими протоколами.

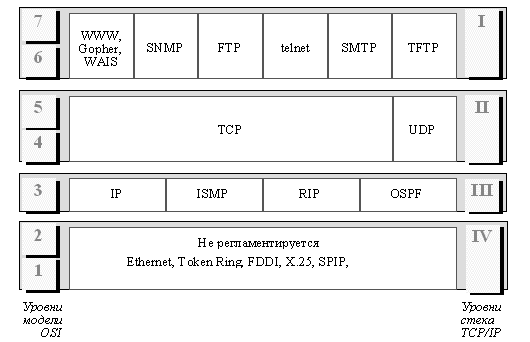

Рис. 2 Структура Стека TCP / IP

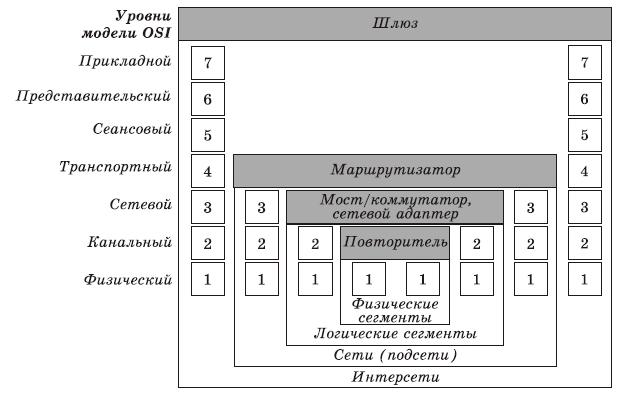

Рис. Соответствие функций коммуникационного оборудования модели OSI
(Учебное пособие по сетям от MS)
Перечень сетевых протоколов
№ |
Уровень эталонной модели |
Протоколы |
1 |
Физический уровень |
ISDN RS-232 RS-485 EIA-422 |
2 |
Канальный уровень
|
Ethernet Token ring FDDI HDLC GVRP PPP, PPTP, L2TP ATM xDSL |
3 |
Сетевой уровень
|
ICMP IPv4, IPv6 IPX ARP |
4 |
Транспортный уровень
|
SPX TCP UDP (Unreliable/User Datagram Protocol) SCTP RDP (Reliable Data Protocol) RUDP (Reliable User Datagram Protocol) RTCP |
5 |
Сеансовый уровень |
SSL |
6 |
Уровен ь представления данных
|
ASN.1 XML-RPC TDI XDR SNMP FTP Telnet SMTP NCP |
7 |
Прикладной уровень
|
binkp DHCP (в модели OSI располагают на транспортном уровне) FTP Finger DNS Gnutella Gopher HTTP HTTPS IMAP IRC XMPP LDAP NTP NNTP POP3 RDP (Remote Desktop Protocol) SSH SMTP Telnet SNMP SIP |
