Министерство образования и науки Российской Федерации

Агентство по образованию

ГОУ ВПО АлтГТУ им. Ползунова И. И.

Кафедра «Теплогазоснабжение и вентиляция»

Расчетное задание

по курсу «Теплогазоснабжение и вентиляция»

«Расчет системы отопления»

ОТЧЕТ

РЗ 270114.06. 000 ОТ

Выполнил:

студент ПЗ–91 Д. Жаров

Проверил: М. Хлутчин

Работа принята с оценкой __________________________

Барнаул 2012

Содержание

1. Исходные данные…………………………………………………............3

2. Расчёт коэффициентов теплопередачи ограждений………4

2.1 Расчёт коэффициента теплопередачи наружных стен…………………..4

2.2 Расчёт коэффициента теплопередачи окон………………………………5

2.3 Расчёт коэффициента теплопередачи наружной двери…………………5

2.4 Расчёт коэффициента теплопередачи перекрытия………………………6

2.5 Расчёт коэффициента теплопередачи пола………………………………8

3. РАСЧЁТ ОСНОВНЫХ ТЕПЛОПОТЕРЬ………………………………………9

4. РАСЧЁТ ДОБАВОЧНЫХ ПОТЕРЬ…………………………………………….9

4.1 Добавочные теплопотери на ориентацию по отношению к сторонам

света…………………………………………………………………………………10

4.2 Добавочные теплопотери на подогрев врывающегося холодного

воздуха через наружные двери…………………………………………………….10

4.3 Инфильтрация……………………………………………………………...11

4.4 Вентиляция…………………………………………………………………11

5. ТЕПЛОВЫДЕЛЕНИЯ…………………………………………………………...11

6. РАСЧЁТ ОБЩИХ ТЕПЛОПОТЕРЬ……………………………………………11

7. РАСЧЁТ ОТОПИТЕЛЬНЫХ ПРИБОРОВ……………………………………. 11

8. ЛИТЕРАТУРА…………………………………………………………………...13

1 Исходные данные

Таблица исходных данных

№ варианта	6
tн.5 , С	-25
tн.1 , С	-26
tмин , С	-31
tн.в , С	-16
tн.ср , С	-4,8
vср , м/с	9
штук , мм	24
штук ,Вт/мС	0,625
sштук Вт/м2С	8,7
кирп, Вт/мС	0,615
sкирп,Вт/м2С	8,10
доск , мм	32
доск, Вт/мС	0,175
возд. просл.,мм	80
Rокна,м2С/Вт	0,380
А	0,114
Б	0,014
панели , мм	180
панели,Вт/мС	1,95
sпанели,Вт/м2С	17,3
dпуст. , мм	130
утепл.слоя,Вт/мС	0,25
sутепл.слоя, Вт/м2С	3,50
, %	55

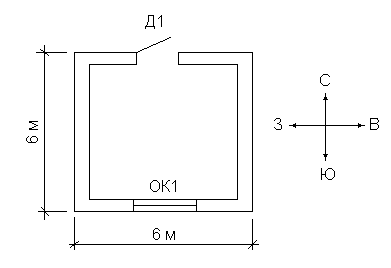

Ж илая комната размером 6 х 6 м

Высота этажа H_Э = 3 м

Окно ОК1 размером 1,5 х 1,2 м

Дверь Д1 размером 2,0 х 0,9 м.

2 Расчёт коэффициентов теплопередачи ограждений

2.1 Расчёт коэффициента теплопередачи наружных стен

Расчётный коэффициент теплопередачи внутренней поверхности стен:

_в = 8,7 Вт/(м²_*⁰С).

Расчётный коэффициент теплопередачи наружной поверхности стен:

_н = 23 Вт/(м²_*⁰С).

Нормативный температурный перепад t_норм = 6 ⁰С .

Значение коэффициента n = 1 .

Принимаем среднюю температурную инерцию наружных стен (4<D<7) , тогда расчётная зимняя температура наружного воздуха определяется по формуле:

(Если (D > 7) , то t_н = t_н5; если (1,5 < D  4) , то t_н = t_н1; если (D  1,5) ,то t_н = t_{н min} - абсолютный минимум за последние 50 лет из 8-ми суровых зим).

Требуемое сопротивление теплопередаче:

где t_в - температура воздуха в помещении.

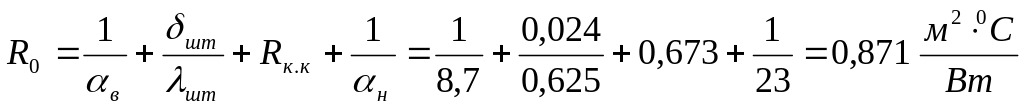

Принимаем R_о = R_o^тр, тогда

где _шт , м - толщина штукатурки

_шт , Вт/(м_*⁰С) - коэффициент теплопередачи штукатурки

R_к.к. - термическое сопротивление кирпичной кладки.

Коэффициент теплоусвоения штукатурки S_шт , Вт/(м²_*⁰С).

Коэффициент теплоусвоения кирпичной кладки S_к.к. , Вт/(м²_*⁰С).

Уточняем тепловую инерцию наружных стен

D' удовлетворяет условию 4 < D < 7.

Толщина наружных стен

Принимаем толщину наружных стен в 3 кирпича кратно 125 мм, т.е. _к.к.=0,375 м, тогда

что больше R_o^тр , т.е. R_o > R_o^тр (если меньше , то увеличить толщину стены).

Коэффициент теплопередачи наружных стен:

Проверим конструкцию стены на конденсацию влаги на её внутренней поверхности:

t_вн = t_вн - _вн,

где _вн - температура внутренней поверхности стены

Следовательно, _вн = t_вн - t_вн = 21 – 6 = 15 ⁰С

Парциальное давление насыщенного пара определяется по формуле:

,

где  - влажность, %

Р_в.п. - парциальное давление водяного пара, Па

Температура точки росы определяется по формуле:

Если _вн > t_т.р., следовательно, влага на стенах отсутствует.
