1. Зарисовать расчетную схему балки клеедощатой. Как собираются нагрузки и определяются усилия в балке? Описать порядок расчета и конструирование клеедощатой балки. Какие проверки должны выполняться?

Порядок расчета и конструирование балки.

1 сбор нагрузок: нагрузка от покрытия

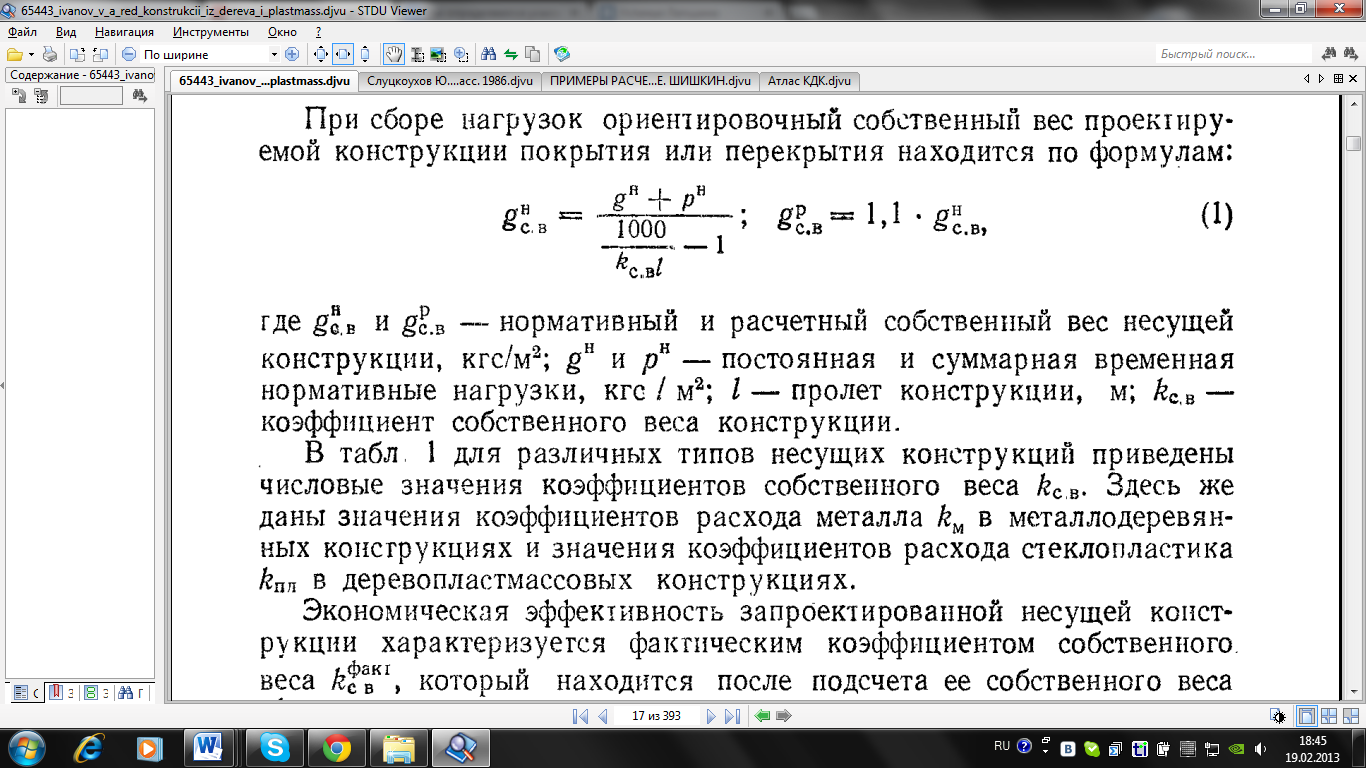

собственный вес балки

снеговая нагрузка

2 подбор сечения балки: задаемся высотой сечения в середине пролета ( h ) и на опоре ( h_о )

3 проверка принятого сечения:

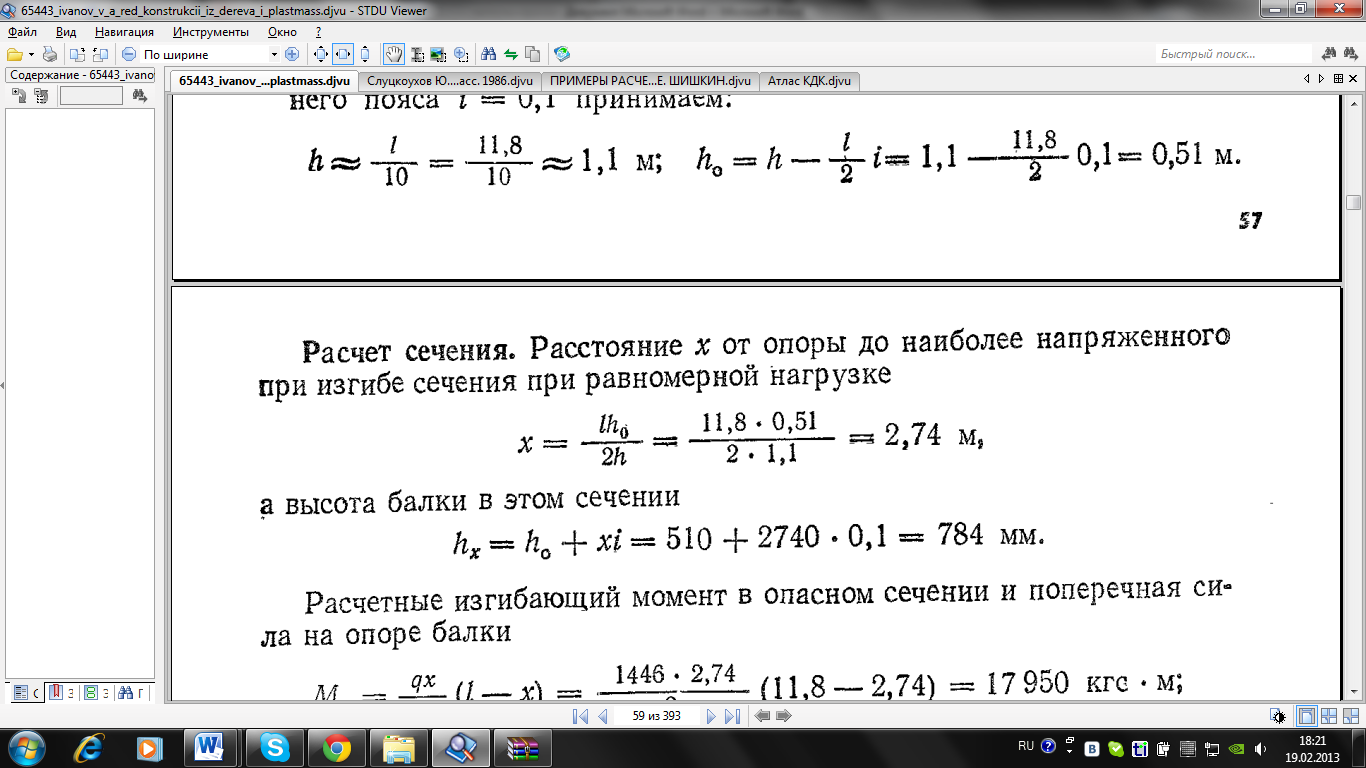

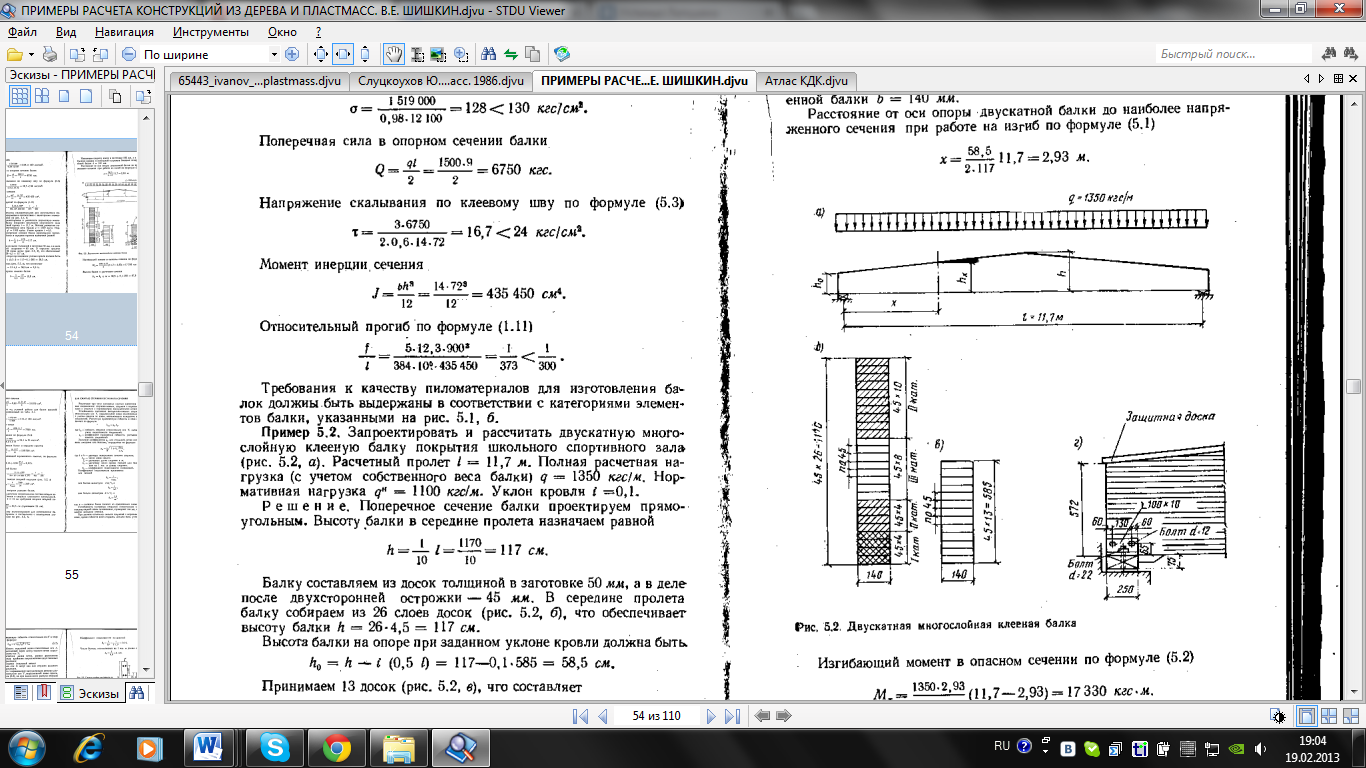

а) находим расстояние от опоры до наиболее напряженного при изгибе сечения при равномерной нагрузке , находим высоту балки в этом сечении

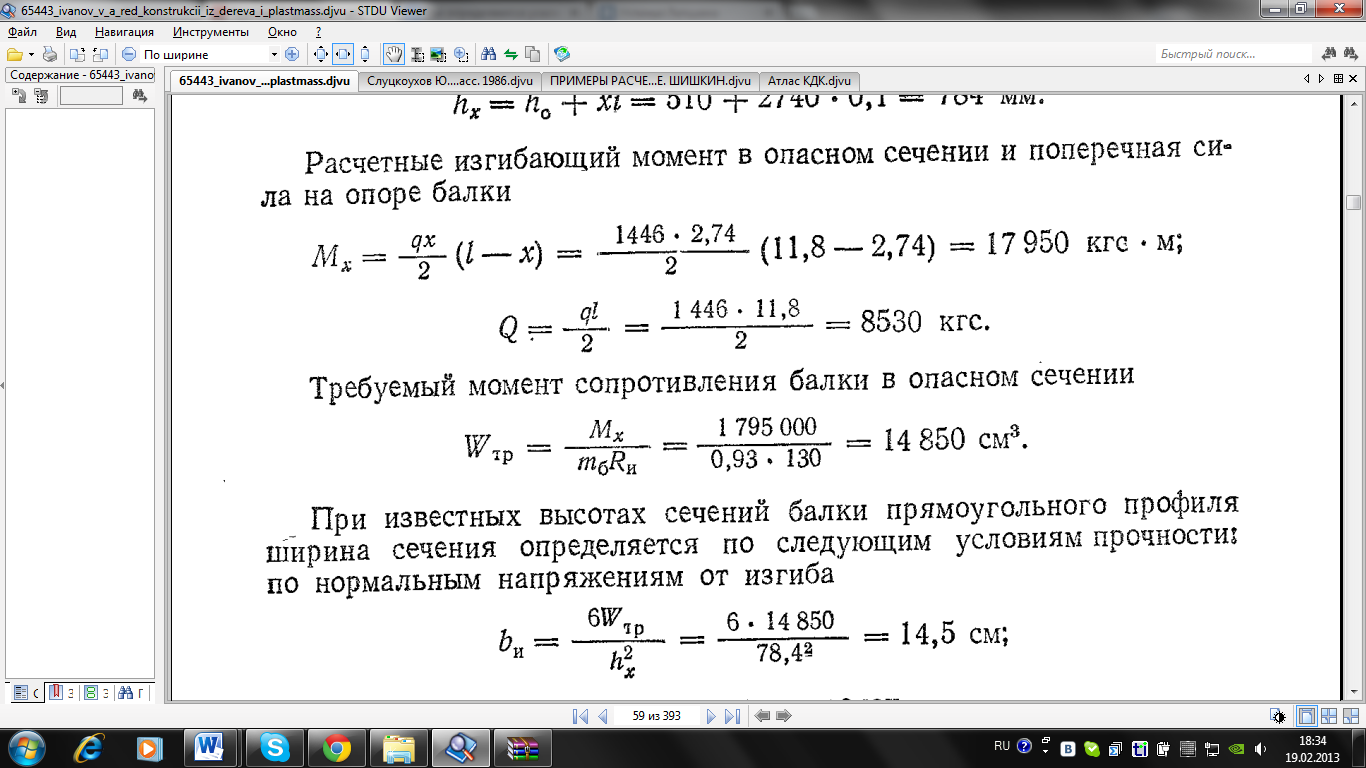

б) находим изгибающий момент в этом сечении и поперечную силу на

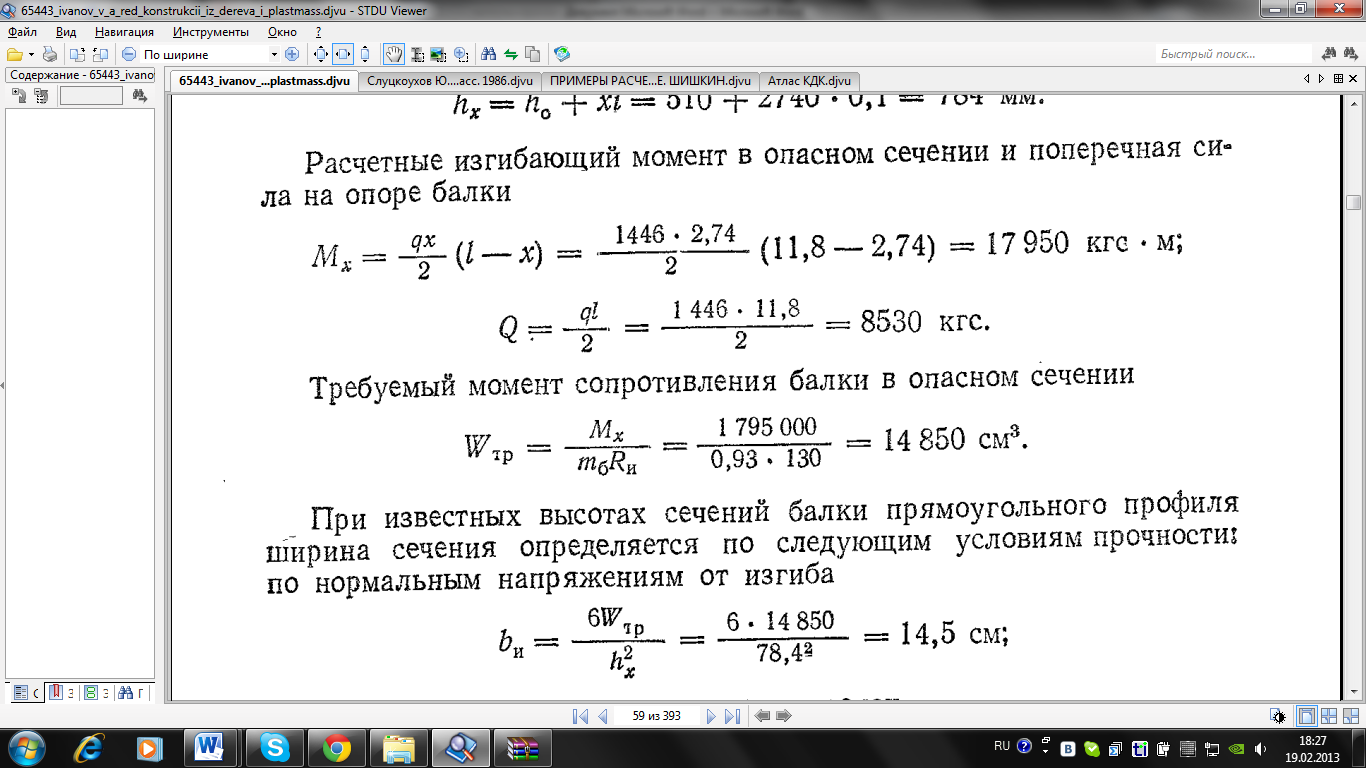

опоре , требуемый момент сопротивления балки в опасном сечении

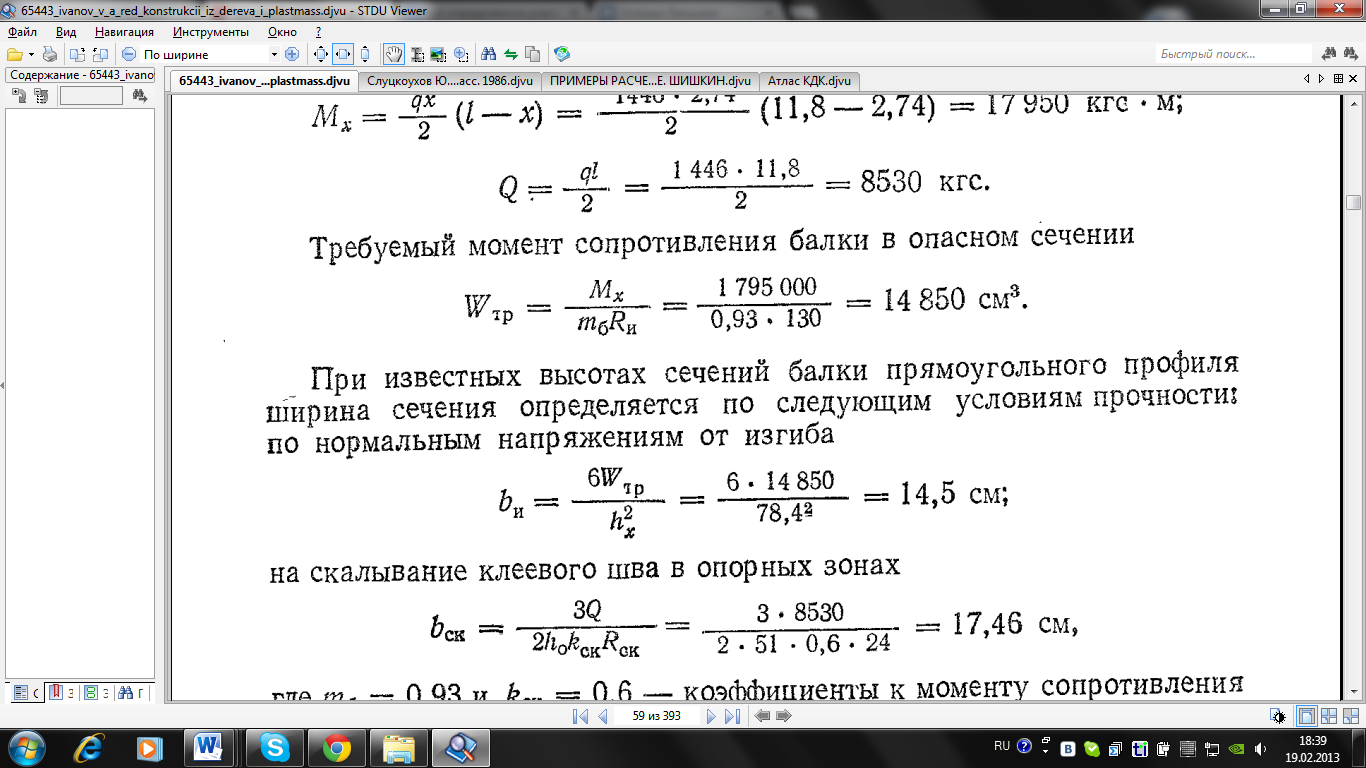

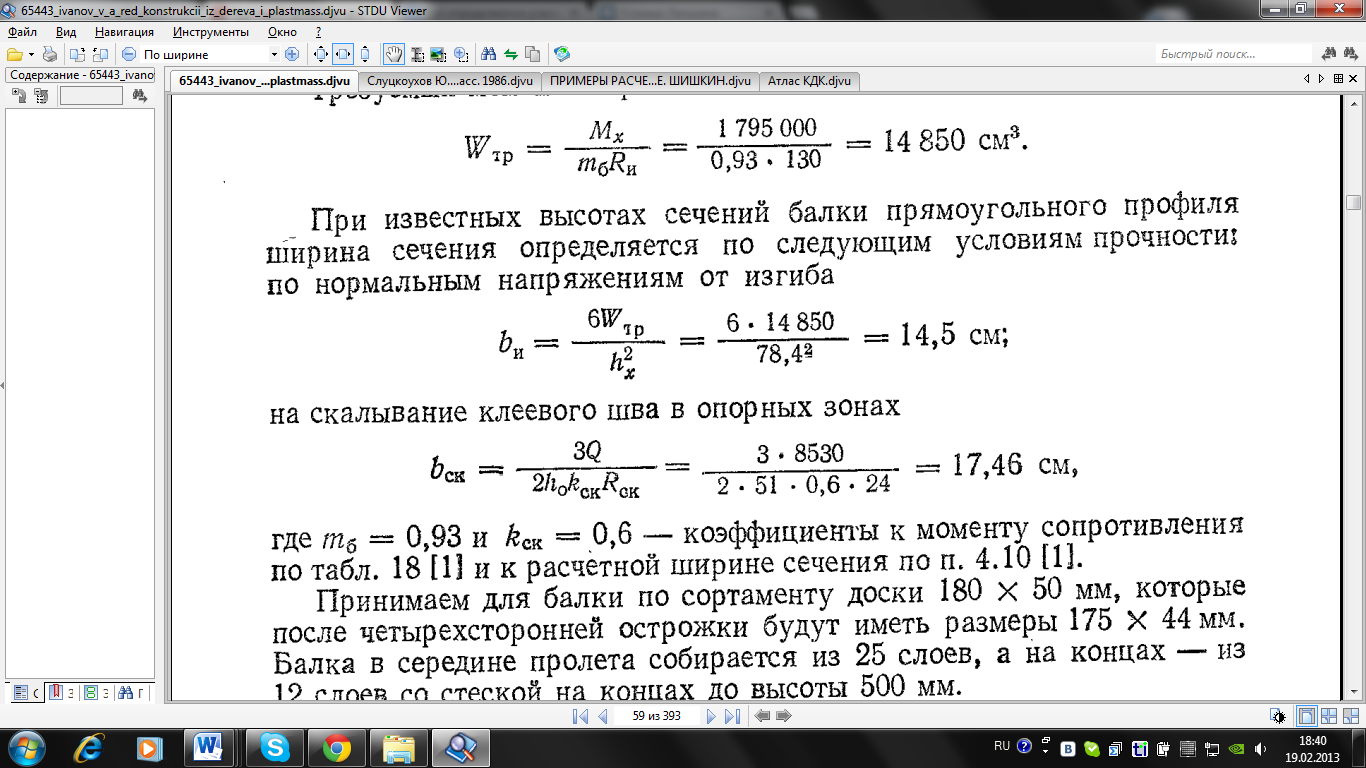

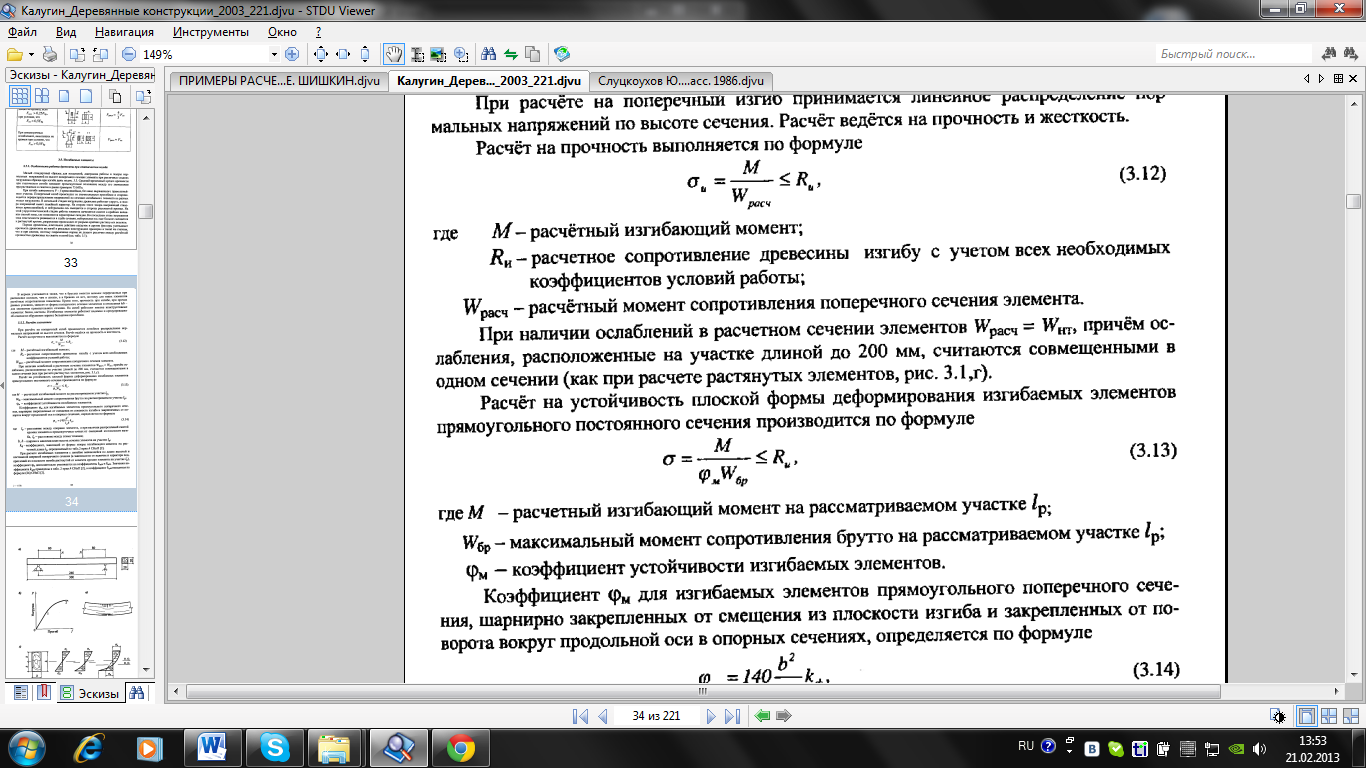

в) при известных высотах сечения балки прямоугольного профиля ширина сечения определяется по следующим условиям прочности: по нормальным напряжениям от изгиба

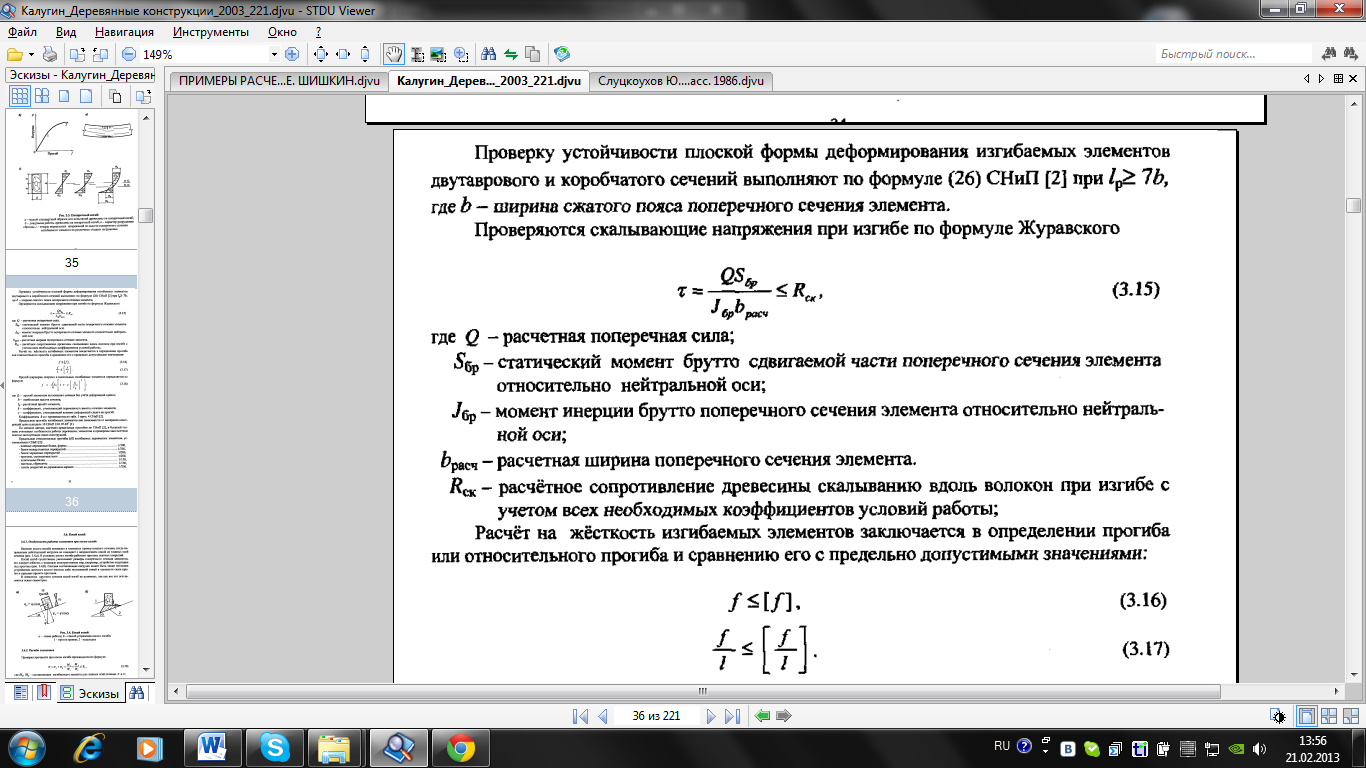

, на скалывание клеевого шва в опорных зонах , по полученным ширинам принимаем по сортаменту доски.

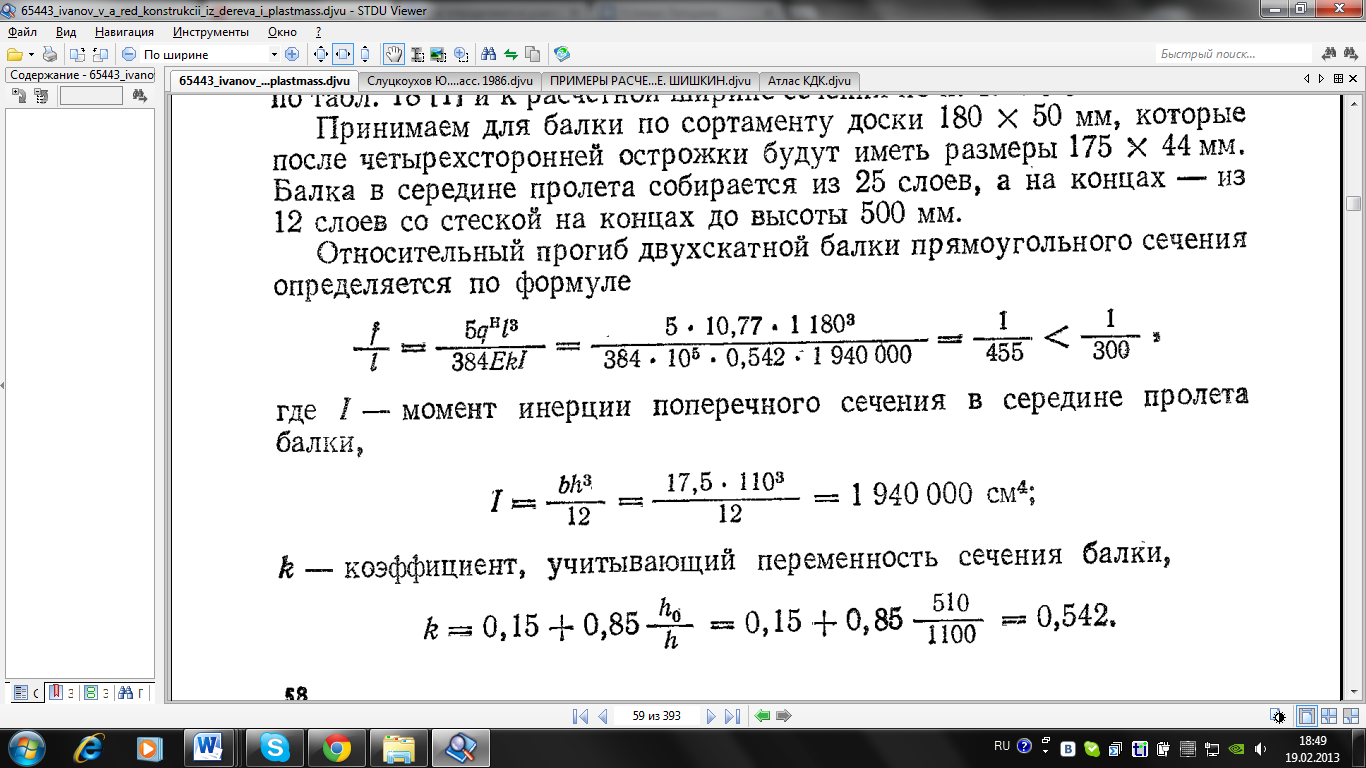

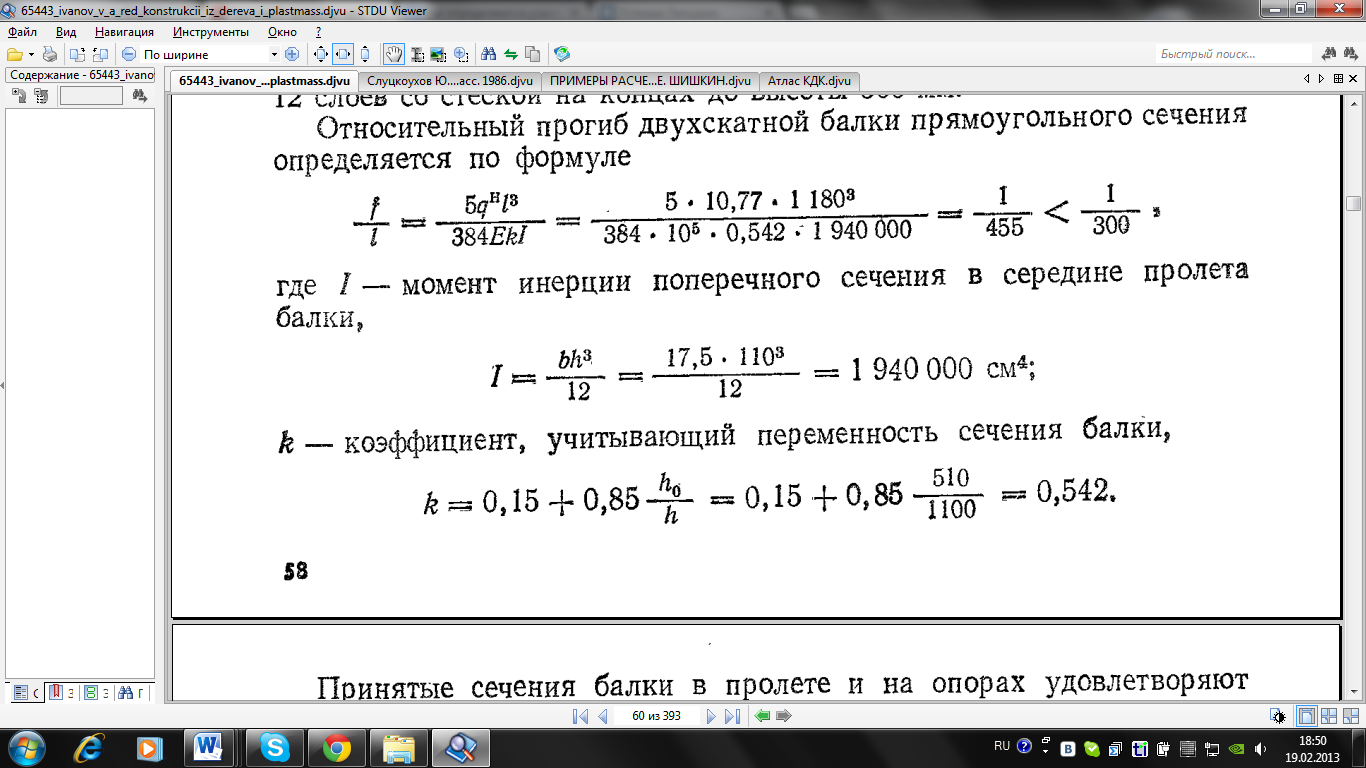

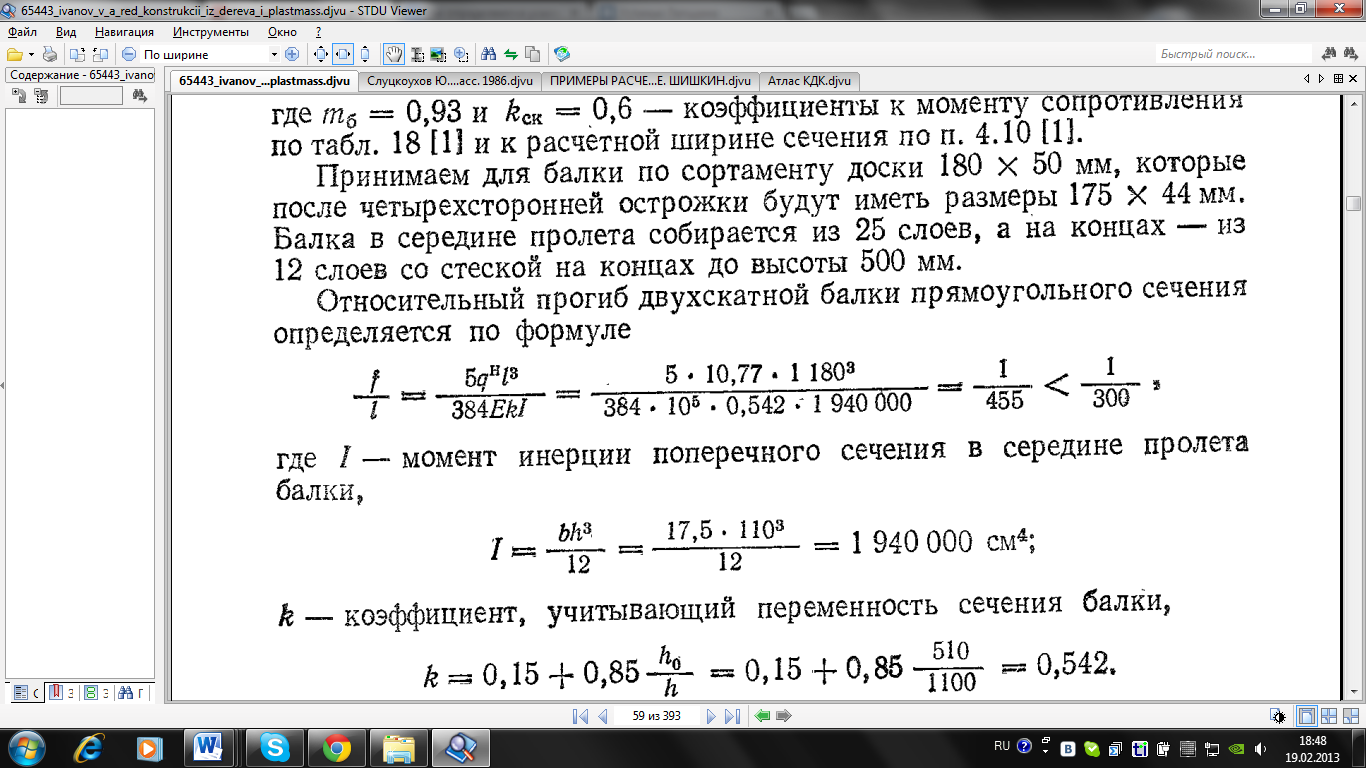

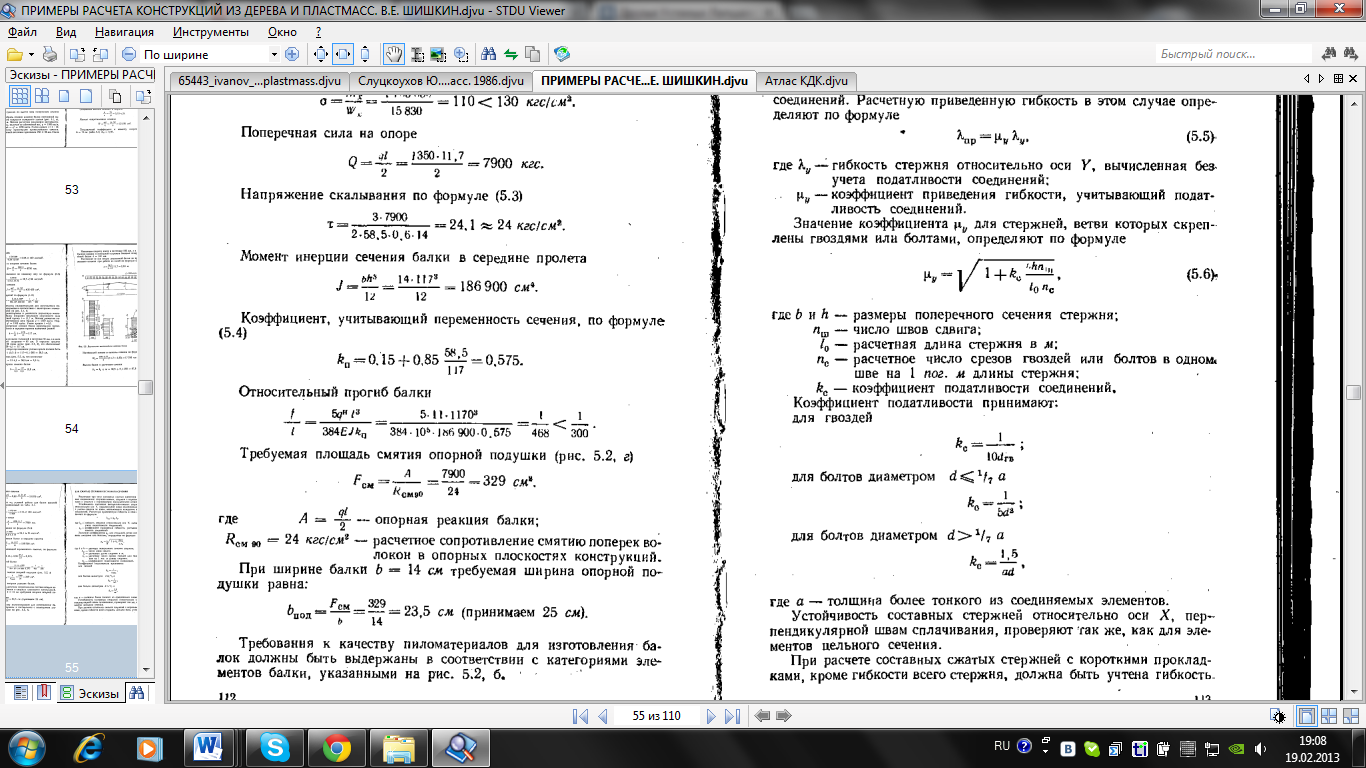

г ) проверки: относительный прогиб( жесткость) где I-момент инерции поперечного сечения в середине пролета балки , к- коэф-т, учитывающий переменность сечения балки .

е)расчет опирания балки

2. Зарисовать расчетную схему балки клеедощатой армированной. Как собираются нагрузки и определяются усилия в балке? Описать порядок расчета и конструирование клеедощатой армированной балки. Какие проверки должны выполняться?

Армирование применяют с целью уменьшения габаритных размеров балки по высоте. Располагают либо в растянутой, либо в растянутой и сжатой зонах.

Сбор нагрузок и определение расчетных усилий выполняется аналогично клеедощатой. Сечение армированных балок подбираем из условия. Чтобы жесткость их была не меньше жесткости неармированной балки. Рассчитанной для клееных дощатых балок, т.е. I_пр=I

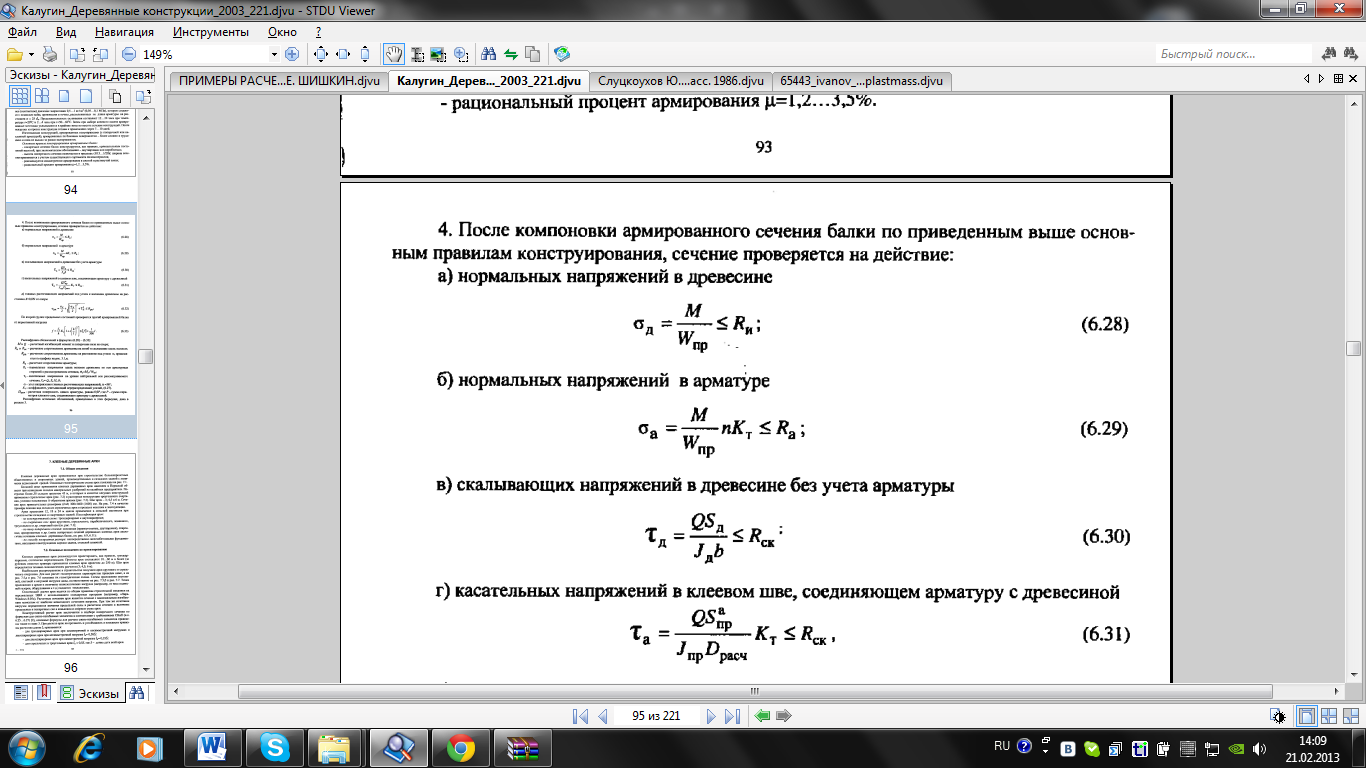

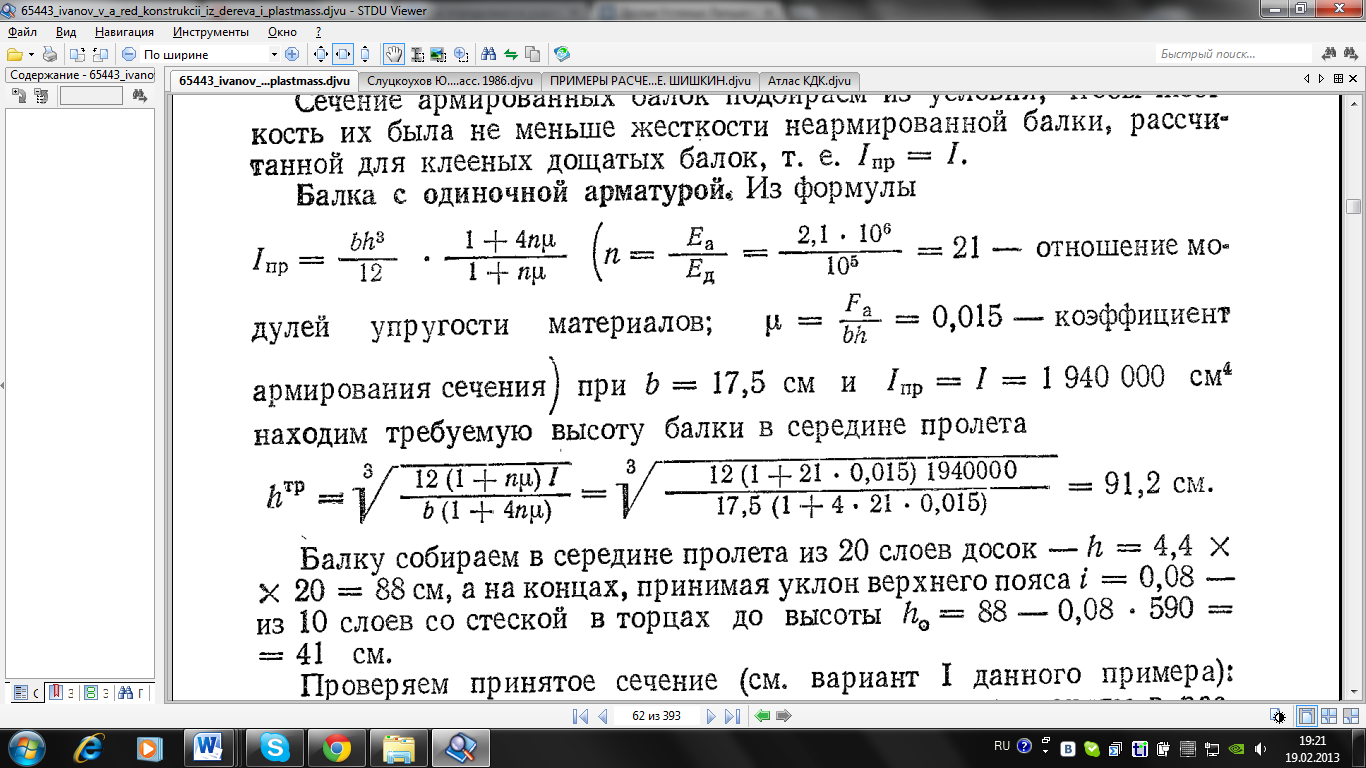

1 балка с одиночной арматурой

а) находим I_пр

б) находим площадь арматуры

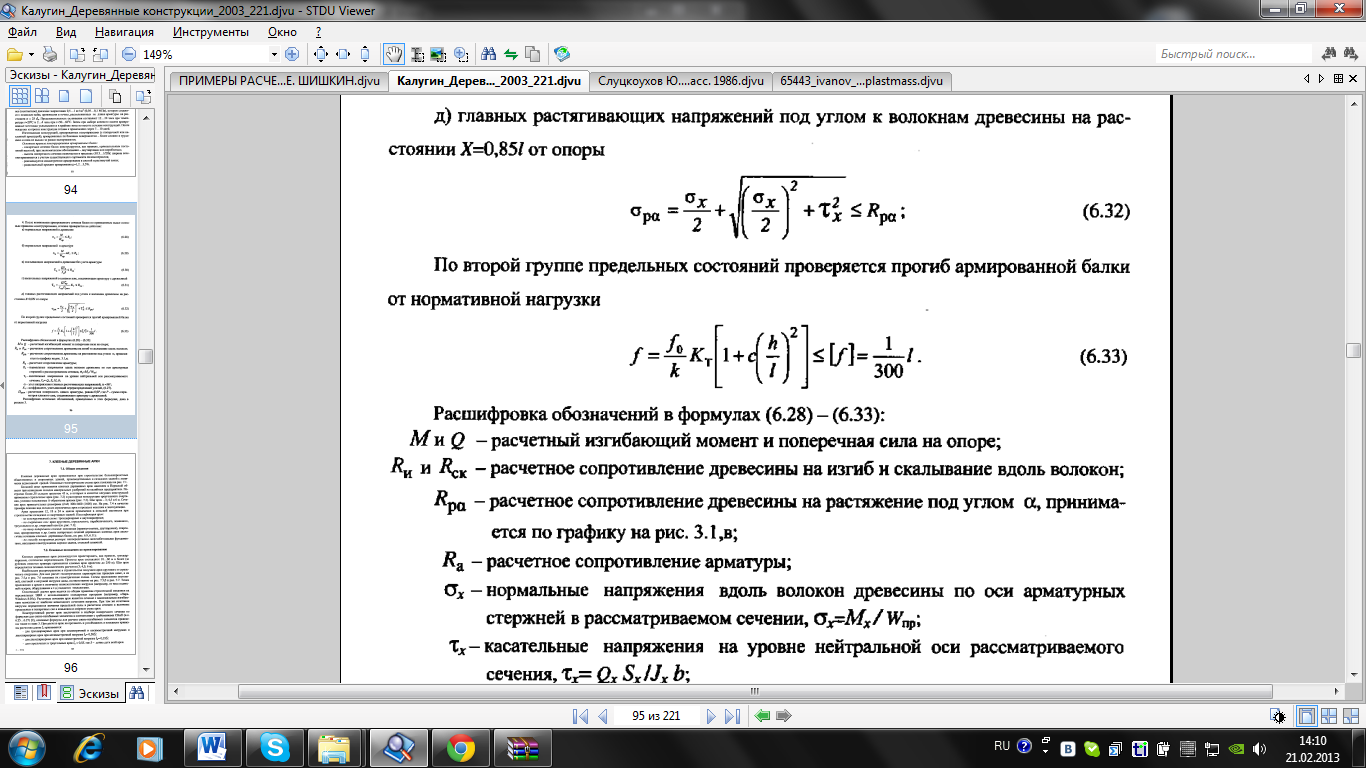

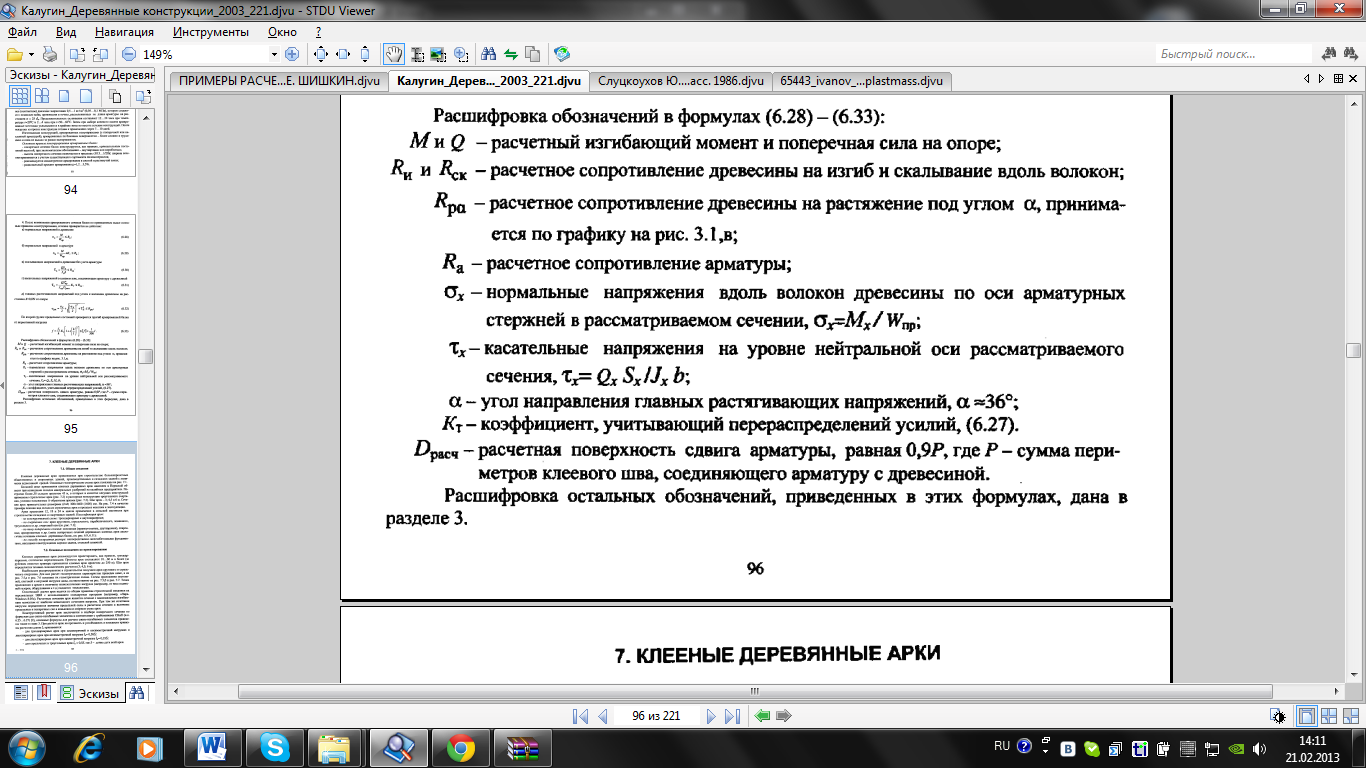

в) проверяем принятое сечение

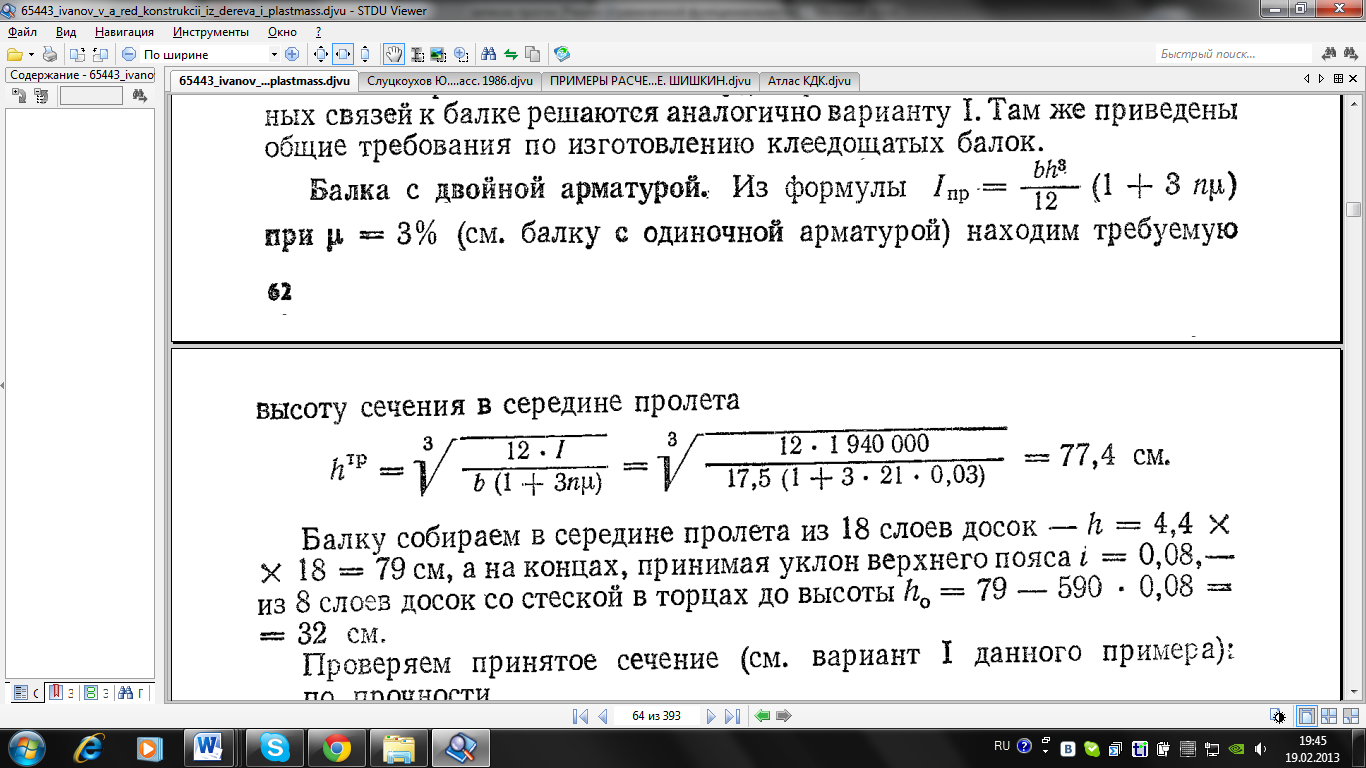

2 балка с двойной арматурой

Дальше расчет аналогичен.

3. Зарисовать расчетную схему балки клеефанерной таврового сечения. Как собираются нагрузки и определяются усилия в балке? Описать порядок расчета и конструирование балки клеефанерной таврового сечения. Какие проверки должны выполняться?

Порядок расчета и конструирование балки.

1 Сбор нагрузок: нагрузка от покрытия

собственный вес балки

снеговая нагрузка

2 Подбор сечения балки: задаемся высотой сечения в середине пролета ( h ) и на опоре ( hо )

3 Определение расчетных усилий:

а) Расстояние х от опоры до наиболее напряженного при изгибе сечения при равномерной нагрузке:, где , h₀’– расстояние между центрами сечений поясов на опорах балки.

б) Расчетные изгибающий момент в опасном сечении и поперечная сила на опоре балки:

;

4 подбор сечения элементов балки: , где Q – расчётная поперечная сила на опоре балки; k – коэффициент плеча внутренней пары сил; - полная высота балки в i – м сечении; - расчётное сопротивление срезу семислойной фанеры марки ФСФ сорта В/ВВ толщиной мм поперёк волокон наружных слоёв.

5 выбор сечения поясов: Предварительно требуемую площадь одного пояса клеефанерной балки определим по формуле:

где M и h – расчётный изгибающий момент и полная высота сечения балки в середине пролёта; k - коэффициент приведения усилия к расчётному сечению балки.

6 проверка принятого сечения: Определяем приведённые статические моменты брутто в опорном сечении относительно нейтральной оси площади сечения пояса и половины сечения :

_::

Моменты инерции брутто приведённых поперечных сечений относительно нейтральной оси в опорном сечении , расчётном сечении на расстоянии от опор и в середине пролёта балки I:

,где

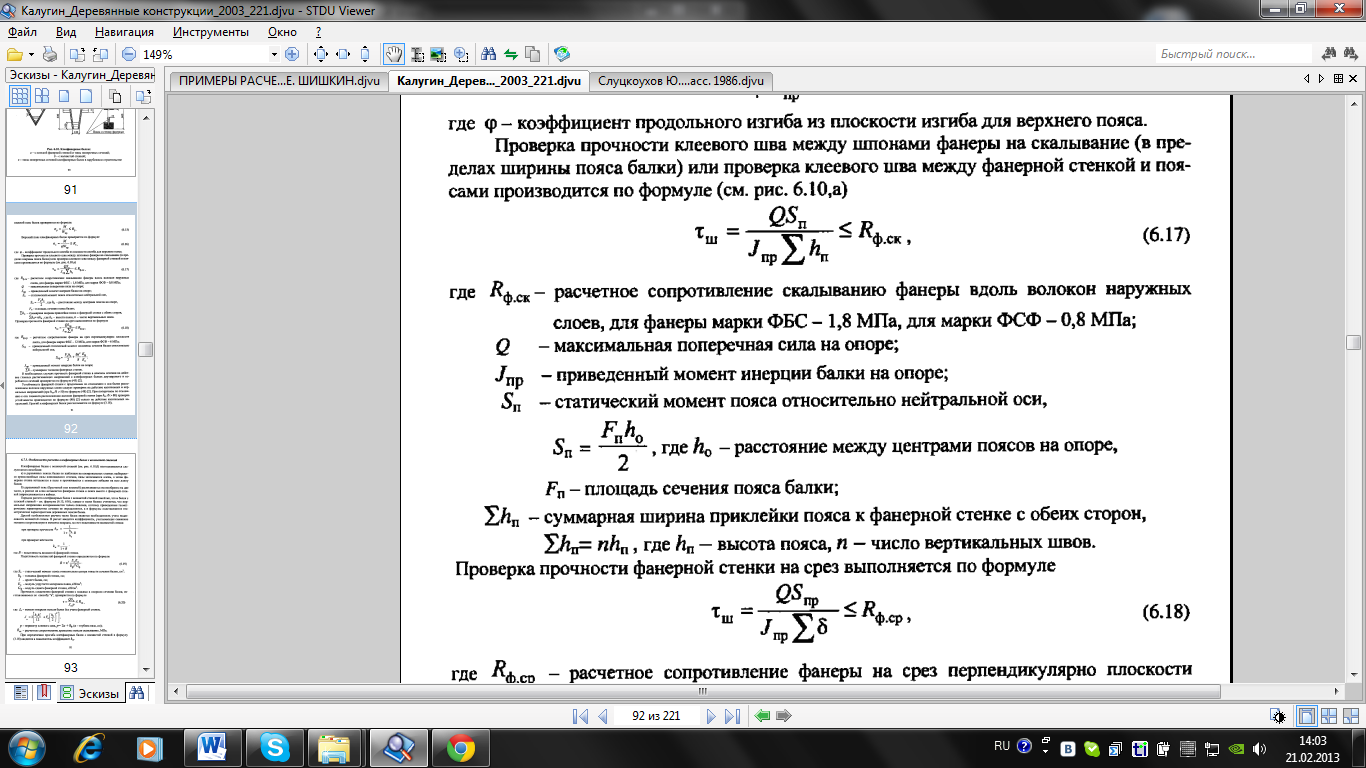

Проверка по прочности

- на изгиб балки в опасном сечении

- на срез фанерной стенки в опорном сечении

- на скалывание клеевого шва между шпонами фанеры в местах приклейки досок к стенкам фанеры в опорном сечении

где , - расчётные сопротивления семислойной фанеры поперёк волокон наружных слоёв; - суммарная ширина приклеиваемых к фанерной стенке досок пояса.

Проверка по жесткости: относительный прогиб

где - наибольший прогиб балки постоянного сечения, вычисленный по моменту инерции I в середине пролёта двухскатной балки; k – коэффициент учёта переменности сечений по длине балки, , - коэффициент, учитывающий влияние сдвигающих сил на прогиб балки, , - коэффициент учёта сдвигающих напряжений;

Проверка устойчивости стыковых накладок: где - максимальное краевое нормальное напряжение в поясе балки; - предельное растягивающее напряжение в стенке при отношении - полная высота балки; - высота стенки в свету в сечении.

7 расчет опирания балки на стойку: находим ширину обвязочного бруса , проверяем

4. Зарисовать расчетную схему балки клеефанерной коробчатого сечения. Как собираются нагрузки и определяются усилия в балке? Описать порядок расчета и конструирование балки клеефанерной коробчатого сечения. Какие проверки должны выполняться?

Порядок расчета и конструирование балки.

1 Сбор нагрузок: нагрузка от покрытия

собственный вес балки

снеговая нагрузка

2 Подбор сечения балки: задаемся высотой сечения в середине пролета ( h ) и на опоре ( hо )
