4. Методологія дослідження окремих функціональних вузлів та системи в цілому

1. Загальні зауваження

В даній роботі пропонується єдина методологія дослідження як окремих функціональних вузлів, так і системи в цілому. Дана методологія в значній мірі усуває основні проблеми синтезу (рис.1.5). Вона базується на використанні запропонованих узагальнених характеристик. На рис.1.9 приведено приклад використання узагальнених характеристик окремих функціональних вузлів передавальної частини системи

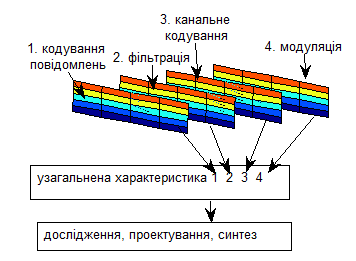

Рис.1.9. Використання узагальнених характеристик окремих функціональних вузлів передавальної частини системи

Розглянемо формування та переваги узагальнених характеристик на прикладі одного з функціональних вузлів передавальної частини системи –модуляції. Але аналіз інших функціональних вузлів являється в значній мірі подібним, тому що базується на єдиній методології. В табл.1.1 приведено залежності для визначення характеристик енергетичної ефективності різних видів фазової модуляції (бінарних та М-рівневих)

Таблиця 1.1

Значення Pb для різних видів psk модуляцій

Вид	Модуляція	Pb	Примітка (M>2)
1	МPSK	де	КД, КГ
2	BPSK		КД

де k - натуральне число, яке вказує кількість бітів в одному символі М-рівневої модуляції; M=2^k - кількість рівнів М-рівневої модуляції; КД – приймач з когерентним демодулятором; KГ- застосування коду Грея при модуляції; Q - інтеграл похибок Гауса (1.3)

На рис. 1.10 приведено типові характеристики енергетичної ефективності, (тобто залежності P_b=f(E_b/N_o) при k=const ) MPSK модуляції (1, табл.1.1).

Рис.1.10. Типові характеристки енергетичної ефективності для MPSK модуляції у випадку використання когерентного детектування

З приведених даних видно, що для типових характеристик наявні деякі недоліки :

• необхідність позначень параметру k для кожної залежності даного сімейства (причому в сімействі може бути наявною значно більша кількість характеристик - до 10 і більше);

• для оцінки переваги або недоліків використання , наприклад, модуляції при к=3 порівняно з модуляцією при к=4, необхідні додаткові часові затрати (віднайти дані характеристики та провести обробку отриманих з даних характеристик результатів);

• враховуючи значну кількість характеристик в сімействі та ще більшу кількість видів модуляції, такий шлях при синтезі ефективних систем являється ненаглядним та малопродуктивним.

Причини вказаних недоліків типових характеристик полягають в тому, що вони не враховують особливості технічних вимог до систем, які необхідно забезпечити на етапі синтезу. Адже при аналізі та синтезі конкретних систем задане (1.1,а) номінальне значення ймовірності появи бітових помилок P_b=(P_b)_ном. Тому, в даному сенсі, типові залежності (рис.1.10) являються надлишковими, так як вони містять неперервний діапазон значень P_b.

В зв'язку з вказаними недоліками типових характеристик пропонується їх видозмінити та використовувати у виді узагальнених характеристик.
