Расчет режимов резания для операции точения.
0 Исходные данные
Деталь
Наименование - вал .
Материал - сталь 30Г (207...209 НВ).
Точность обработки поверхностей: 1,2,3- IT10.
Параметры шероховатости обработанных поверхностей: 1, 2, 3 - Ra = 5 мкм.
Заготовка
Заготовка - штамповка (обычной точности - IT 16).
Состояние поверхности - с коркой.
Масса 4,5 кг.
Припуск на обработку поверхностей: 1-6 мм; 2-4 мм; 5-5 мм.
|
|

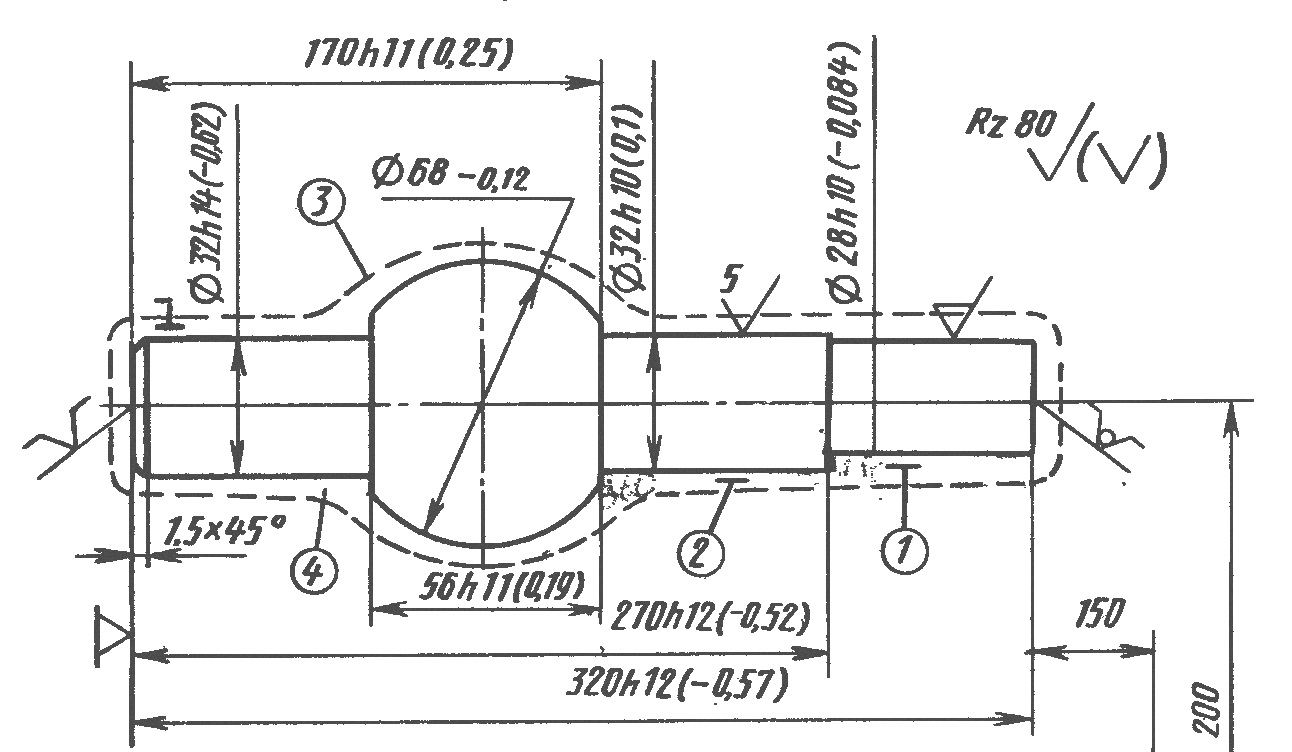

Рис. Эскиз детали для примера нормирования операции точения
Таблица 0.1 – сведения о детали и заготовке
наименование детали |
материал детали |
механич.свойства материала |
масса детали (заготовки) |
вал |
сталь 30Г |
НВ 2070…2090 МПа |
|
метод получ.(квалитет) заготовки |
состояние поверхности |
||
штамповка (обычной точности IT16) |
с коркой |
||
Таблица 0.1 – сведения о детали и заготовке
наименование детали |
материал детали |
механич.свойства материала |
|
вал |
|
|
|
метод получ.(квалитет) заготовки |
состояние поверхности |
||
|
|
||
Таблица 0.2 – сведения об обрабатываемых поверхностях
№ п/п пов. |
размер |
точность обр-ки |
шерохов. обр-ки |
припуск на обр-ку, мм |
1 |
Ø 28 h 10 |
IT 10 |
Ra 5 |
6 |
2 |
Ø 32 h 10 |
IT 10 |
Ra 5 |
4 |
3 |
Ø 68 -0,12 |
IT 10 |
Rz 80 |
5 |
Таблица 0.2 – сведения об обрабатываемых поверхностях
№ п/п пов. |
размер |
точность обр-ки |
шерохов. обр-ки |
общий припуск на обр-ку, мм |
1 |
|
|
|
|
Операция
Базирование - в центрах, с установкой поводка.
Содержание операции - точить поверхности 1-3.
Таблица 0.3 – сведения об операции
операция |
токарная с ЧПУ |
базирование |
в центрах, с установкой поводка |
содерж.операции |
точить поверхности 1,2,3 |
Таблица 0.3 – сведения об операции
операция |
токарная с ЧПУ |
|
|
содерж.операции |
точить поверхности 1 |
Станок
Модель 16К20Т1.
Паспортные данные:
Частота вращения
шпинделя
мин-1:
10; 18; 25; 35,5; 50; 71; 100; 140; 180; 200; 250; 280; 355; 500;
560; 630; 710; 800; 1000; 1400; 2000.
Диапазон скорости подачи, мм/мин, по осям:
х-0,05...2800;
z - 0,1. ..5600.
Наибольшая сила, допускаемая механизмами:
продольной подачи - 8000 Н;
поперечной подачи - 3600 Н.
Мощность привода главного движения 11 кВт.
Диапазон регулирования частоты вращения электродвигателя с постоянной мощностью 1500...4500 мин-1.
Таблица 0.4 – сведения об оборудовании
модель станка |
диапазон частот шпинделя |
диапазон подач суппорта, мм/мин |
||
по оси Х |
по оси Z |
|||
16К20Т1 |
10 … 2000 об/мин |
0,05 - 2800 |
0,10 – 5600 |
|
мощность провода гл.движ.
|
наибольшая сила, допускаемая механизмом подачи, Н |
|||
продольной |
поперечной |
|||
11 |
8000 |
3600 |
||
,
кВт
