5. Вспомогательные системы насосных

Для функционирования МНА необходимы следующие вспомогательные системы:

- разгрузки и охлаждения торцевых уплотнений, устройств, уплотняющих выход вала насоса из корпуса. Объем постоянно циркулирующей жидкости – 2-4 м³/ч.

- смазки и охлаждения подшипников, принудительная с собственной насосной, емкостью для хранения масла, маслоохладителем и трубопроводами;

- сбора утечек от торцевых уплотнений. Утечки самотеком поступают в резервуар откуда насосами закачиваются в трубопровод;

- подачи и подготовки сжатого воздуха для питания пневмоприводов;

- оборотного водоснабжения и охлаждения воздуха;

- средств контроля параметром работы и защиты.

Глава 2. Газоперекачивающие станции

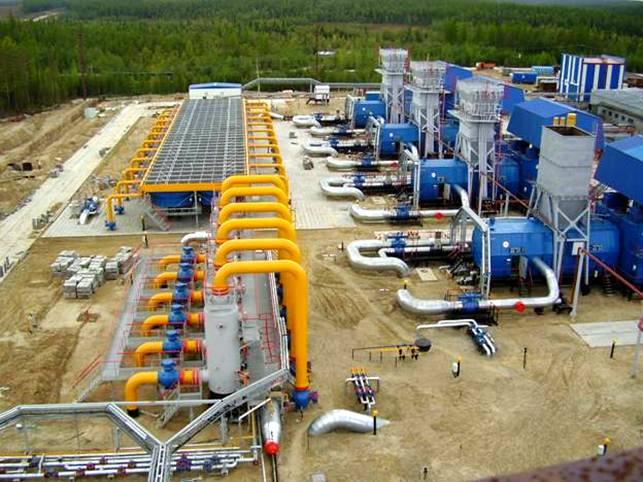

На магистральных газопроводах сооружают компрессорные станции (КС), предназначенные для повышения давления газа. Применяют два вида КС, имеющих разные технологические схемы: КС, оборудованные газомотор­ными поршневыми компрессорами (ГМК); КС, оборудованные центро­бежными нагнетателями с приводом от газотурбинных установок (ГТУ) или электродвигателей.

2.2. Технологические схемы компрессорных станций

Технологические схемы КС зависят от выбранного типа оборудова­ния, числа параллельно работающих групп, производительности газопро­вода. Они включают в себя газопроводы технологического, топливного, пускового, импульсного и бытового газов. Коммуникации технологического газа обеспечивают транспортировку газа в пределах КС. В них входят установки для очистки газа от пыли, холодильники для его охлаждения, маслоуловители и маслосборники.

Компрессорные станции с поршневыми газоперекачивающими агре­гатами (ГПА) нашли широкое применение на магистральных газопроводах и станциях подземного хранения газа (СПХГ).

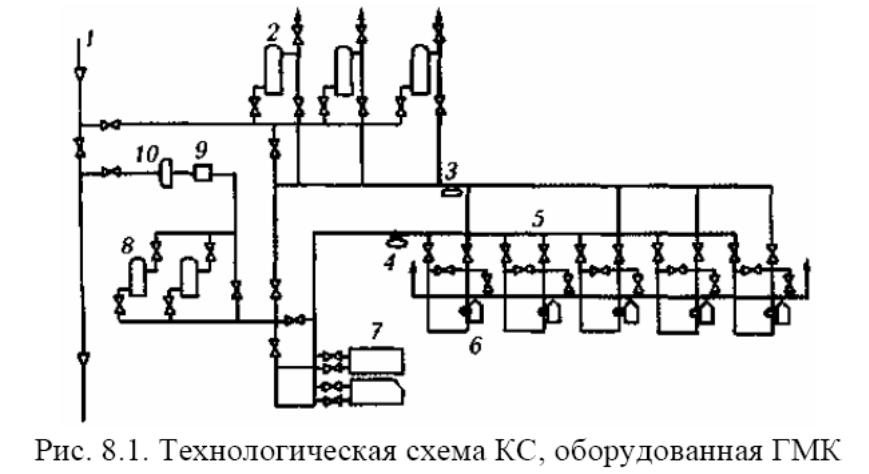

По технологической схеме КС, оборудованной ГМК (рис. 8.1), газ, поступая из газопровода 1, проходит очистку в пылеуловителях 2 и на­правляется в коллектор 3, откуда поступает на ГМК 6. Сжатый газ направ­ляется в нагнетательный коллектор 5, а затем при необходимости в ороси­тельный холодильник 7 или на осушку 8. После этого газ поступает на одоризацию 9 и на замерный участок 10 и далее в магистральный газопро­вод. Для улавливания масла установлены маслоуловители 4. В данной схеме все ГМК подключены параллельно, и при необходимости каждый из них может быть выведен в резерв.

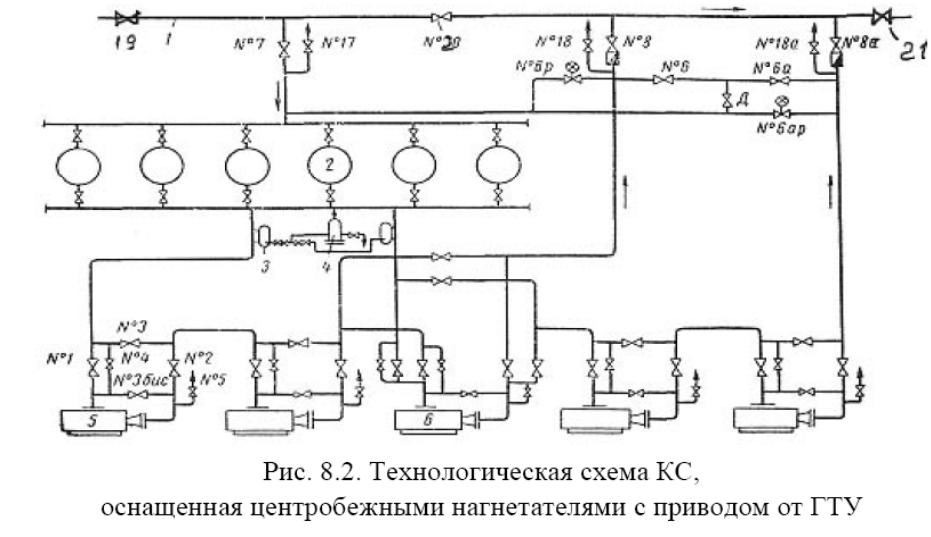

Технологическая схема КС с центробежными нагнетателями (рис. 8.2.) работает по принципу двухступенчатого сжатия.

Из магистрального газопровода 1 через кран 7 транспортируемый газ поступает в вертикальные масляные пылеуловители, внутренний диаметр которых 2400 мм. После пылеуловителей на пути транспортируемого газа установлены маслоуловитель и маслосборник 4. После очистки от механи­ческих примесей и масла газ поступает на компрессорные агрегаты 5. По­сле компримирования и пройдя аппараты воздушного охлаждения, газ вновь поступает в магистральный газопровод.

Глава 3. Вспомогательные системы перекачивающих станций

Водоснабжение - комплекс сооружений, обеспечивающих хозяйственно-питьевые, производственные и противопожарные нужды НПС и КС.

Теплоснабжение – обогрев производственных и жилых помещений, подогрев нефти (редко).

Вентиляция.

Энергоснабжение. НПС и КС – потребители первой категории, подвод э.э. осуществляется с двух независимых резервирующих источников. К ним проложены воздушные линии электропередач напряжение 110 или 220 кВт. Непосредственно на МНА э.э попадает через понизительные подстанции.

Системы связи

Система КИП и А.
