11.3 Прокладка кабеля в открытую траншею
В тех местах, где использование ножевых кабелеукладчиков невозможно, кабель прокладывается в открытую траншею с помощью многоковшового экскаватора типа ЭР-2. Размотка кабеля при прокладке его в открытую траншею должна, как правило, выполняться с помощью механизмов. Ручной способ размотки используется, если на трасе есть преграды.
Перед укладкой кабеля в траншею, ее дно равняют и освобождают от камней и других твердых включений. На участках обхода преград изменение глубины должно выполняться по плавной кривой. На дно траншеи насыпают «постель» из песка или мягкого грунта. Кабель укладывают без натяжения, но и без существенных отклонений от осевой линии. Он должен плотно прилегать к дну траншеи и не иметь крутых изгибов.
После прокладки кабеля в траншею осуществляют засыпку ее механизированным или ручным способом. Кабель засыпают песком или мягким грунтом на высоту 100 мм. Дальше засыпку осуществляют ранее вырытым грунтом.
11.4 Прокладка кабеля в кабельную канализацию
При прокладке ОК в кабельную канализацию обязательно необходимо использовать такой прибор, как динамометр и лебедку с специальным тросом.
В связи с тем, что ОК имеет большие строительные длины (до 4 км) то его тяготение, категорически запрещается. Размотка кабеля предполагает с барабана руками. При появлении кабеля в последнем колодце лебедку перемещают на расстояние до 20-25 метров и продолжают вытягивание кабеля из колодца, обеспечивая тем самым запас на выкладку и монтаж.
При двухстороннем прокладывании ОК после прокладки кабеля в одну сторону оставшийся на барабане кабель разматывают, укладывают восьмеркой и таким же образом прокладывают в другую сторону.
Закончив прокладку, кабель в месте, где заканчивается чулок, обрезают и герметизируют полиэтиленовым колпачком.
На маленьких участках предполагается прокладка ОК в кабельную канализацию ручным способом рис. 11.2.

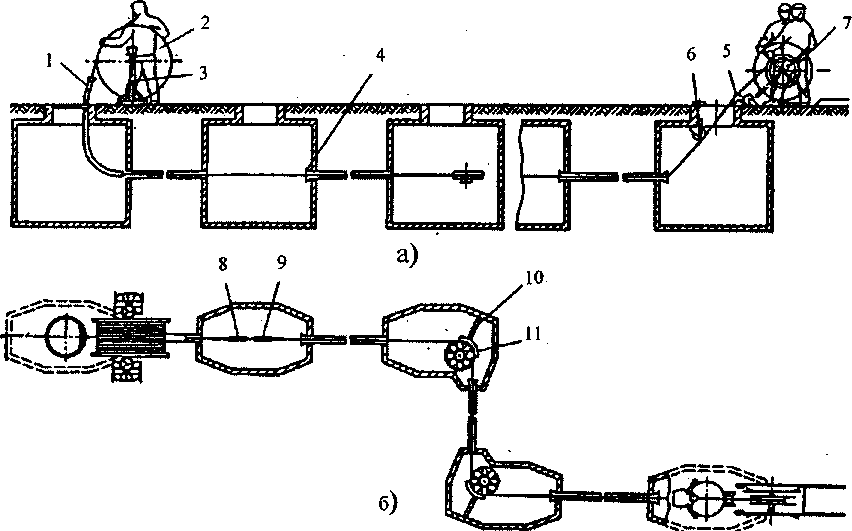

Рисунок 11.2 - Прокладка ОК в кабельную канализацию вручную
а) вид сбоку; б) вид сверху; 1 – направляющая труба ТНГ; 2 – барабан с кабелем; 3 – устройство УРКР; 4 – воронка канальная БКП; 5 – ролик верхний; 6 – ролик нижний; 7 – лебедка проволочная ручная ЛПР; 8 – чулок кабельный ЧСК; 9 – компенсатор кручения ККР; 10 – распорка РГВ; 11 – блок кабельный БЛК
В состав комплекта для прокладки ОК в канализацию обязательно должны входить основные принадлежности.

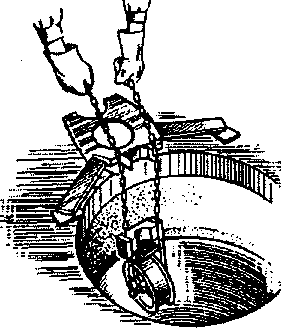

Рисунок 11.3 – Устройство нижнего ролика для обходу нижней кромки люка колодца
11.5 Монтаж оптического кабеля
Монтаж ОК – наиболее ответственная операция, предусматривается качество и дальность связи по волоконно-оптической линии передачи. Монтаж ОК должен обеспечивать надежные механические параметры сростки на резерв, вибрацию и требуемые нормы ограничения радиусов изгиба ОВ, работоспособность сростки в условиях длительного нахождения ОК в земле, в водоеме или телефонной канализации.
Монтаж бывает двух видов: постоянный и временный.
ОВ предусмотрено соединять с помощью электродуговой сварки. Этот метод более надежный, стабильный и не вызывает больших затрат. Он пригоден к полевым условиям, так как не требует предварительной обработки торцевых поверхностей волокон. За счет высокой температуры (1600С), создаваемой дуговым разрядом, концы волокон плавятся и при прижиме друг к другу крепко соединяются. Потери в таком сочетании не превышают 0,1-0,3 дБ (min 0.05 дБ).
При монтаже муфты используется кассета с числом стержней, равное числу сращиваемых волокон. Сростки волокон крепятся на эбонитовую пластинку так, чтобы они не ощущали продольного влияния на разрыв. Армирующие элементы и жилы дистанционного питания соединяются напрямую, так, чтобы они воспринимали на себя растягивающее усилие, а ОВ вкладывают в виде петли.
В процессе монтажа ОК производят контрольные измерения. Основными измерительными приборами являются: рефлектометр и оптический тестер, которые контролируют затухание светового потока на измеряемом участке линии ОК.
На смонтированных регенерационных участках осуществляется измерение сопротивления изоляции внешней полиэтиленовой оболочки. Сопротивление изоляции полиэтиленовой внешней оболочки должно быть не меньше 2000 МОмкм до прокладки и не меньше 5 МОмкм после прокладки кабеля.
После электрических проверок осуществляют измерение затухания ОВ кабеля на всем участке. Затухание ОВ кабеля всего регенерационного участка должно отвечать норме указанной в проекте.
