6 Расчет дисперсии сигнала в одномодовом ов

Среднеквадратическое значение дисперсии одномодового волокна равно:

,

где _{- рабочая длина волны, нм;}

D( )- удельная хроматическая дисперсия, ;

–ширина спектральной линии источника излучения;

Коэффициент хроматической дисперсии для ступенчатых волокон и волокон со смещенной дисперсией рассчитывается по формуле

D( )=

где - наклон кривой дисперсии для ОВ со смещенной дисперсией, =0,092 ;

Тогда,

D( )=

При расчете получено отрицательное значение дисперсии, это вызвано тем, что материальная дисперсия преобладает над волноводной. Рассчитанное значение удовлетворяет рекомендации G.653, для дальнейших расчетов будем использовать значение хроматической дисперсии

=-1,7 для рассчитанного кабеля.

пс/км.

Расчет длины участка регенерации волоконно-оптической линии передачи. Построение диаграмм энергетических уровней для одного участка регенерации

7.1 Расчет длины участка регенерации по затуханию

Длина участка регенерации ВОСП ограничивается двумя факторами затуханием и уширением импульса в линейном тракте. При проектировании необходимо выполнить два расчета и в качестве длины участка регенерации выбрать наименьшее из полученных значений.

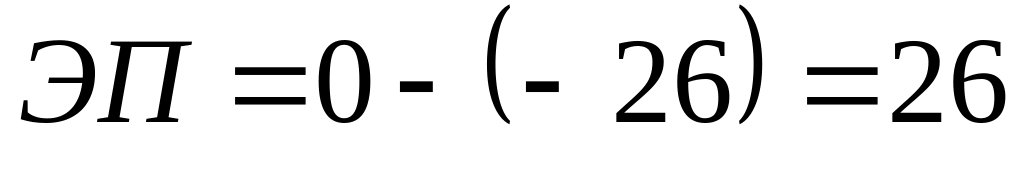

Энергетический потенциал аппаратуры ВОСП равен разнице уровней мощности оптического сигнала на передачи (дБм) и приема (дБм), при котором обеспечивается заданное качество передачи информации:

.

дБ.

Максимальная длина участка регенерации по затуханию определяется по формуле :

,

где – запас системы по мощности, =6дБ;

– потери мощности в разъединительном соединении источника излучения в волокно, =0,5дБ;

– потери в разъединительном соединении волокна с приемником, =0,5дБ;

– строительная длина кабеля, =4км;

– потери в местах сваривания волокон между собой, =0,1дБ;

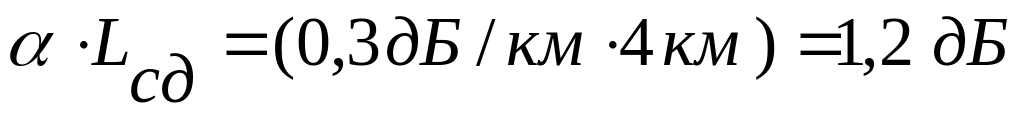

– затухание оптического волокна в окне прозрачности. Т. к. при расчетах мы получили значение, которое превышает норму, то возьмем =0,36дБ.

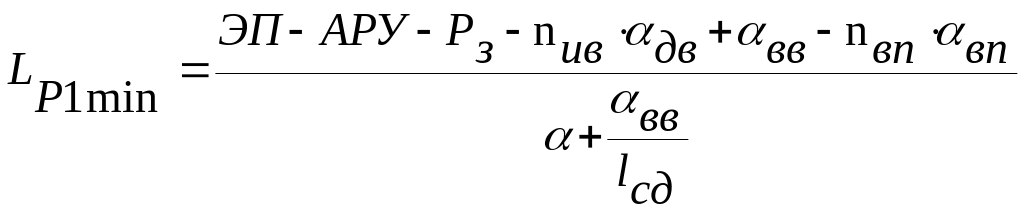

Минимальная длина участка регенерации по затуханию определяется по формуле:

,

где АРУ – диапазон автоматическом регулировки уровня приемной части аппаратуры (ПРОМ), АРУ=15дБ .

Рассчитаем максимальный и минимальный участок регенерации по затуханию по формулам:

км;

км.

7.2 Расчет длины участка регенерации по дисперсии

Длина регенерационного участка ограничена дисперсией сигналов в ОВ, не должна превышать [1]:

(7.4)

где – линейная скорость передачи аппаратуры, В=2488 Мбит/с;

Рассчитаем длину регенерационного участка ограниченную дисперсией сигналов в ОВ :

км

Так как длина регенерационного участка по затуханию меньше чем по дисперсии, то выбранная длина регенерационного участка будет равняться 47,012км.

6.3 Построение диаграммы уровней восп на длине одного регенерационного участка

Как известно энергетический потенциал ВОСП, находится энергетическими возможностями используемой аппаратуры по перекрытию потерь в линейном тракте. Чем выше значение ЭП, тем на большее расстояние передавать информацию, либо при настоящем расстояния использовать ОК с большим значением коэффициента затухания (с меньшей ценой).

Для получения наглядного представления об ЭП и размещение тракта дает диаграмма уровней ВОСП, построенная для участка кабельной магистрали. Диаграмма построена для регенерационной участка рис. (3.1) в координатах: оптической мощности (дБм): расстояние (км). По вертикальным осям А и Б откладываются уровни мощности ПОМ (в пункте А) и чувствительности ПРОМ (в пункте Б), соответственно на оси А отложены отрезки , а на оси Б - . Вдоль оси общее отложено затухания ОК в виде линии с наклоном (дБм) для каждой строительной длины в местах стыка строительных длин нанесены отрезки, равные затуханию в не разъемных соединениях ОК - . При построении диаграммы ЭП было принято, что для аппаратуры STM - 4

дБм, а дБм.

Точка приема

Чувствительность фотоприемника

Рисунок 6.1 – Диаграмма уровней энергетического потенциала
