4.2.3. Включение/выключение питания

Чтобы включить питание, нажмите тумблер питания в положение ON (I). Чтобы выключить питание, нажмите тумблер питания в положение OFF (0).

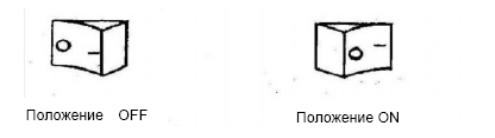

Рис. 10. Тумблер включения сети

Если после включения, тумблер аварийной, рис. 11, остановки и ограничитель перемещения плунжера были установлены в исходное положение, автоматически включится сервоблок. Если тумблер аварийной остановки остался нажатым, установите его в исходное положение, повернув по стрелке.

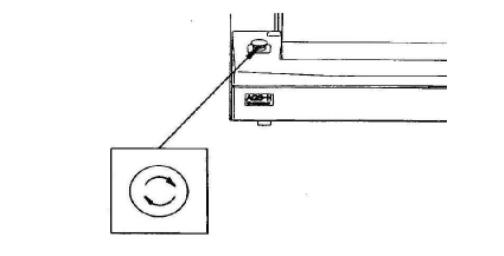

Рис. 11. Тумблер аварийной остановки

4.3. Устройства безопасности

4.3.1. Ограничитель движения траверсы

Ограничитель используется для механического определения верхней и нижней границы перемещения траверсы. Когда траверса приблизится к ограничителю (рис. 12), отключится питание мотора траверсы.

При подъеме траверсы, когда верхняя часть привода ограничителя дотронется до ограничительного кольца, ограничительная рейка начнет подниматься вместе с траверсой. Как только рейка поднимется примерно на 2 мм, сенсор в нижней части машины активируется и включит ограничитель.

При опускании траверсы, когда нижняя часть привода ограничителя дотронется до ограничительного кольца, ограничительная рейка начнет опускаться вместе с траверсой. Как только рейка опустится примерно на 2 мм, сенсор в нижней части машины активируется и включит ограничитель.

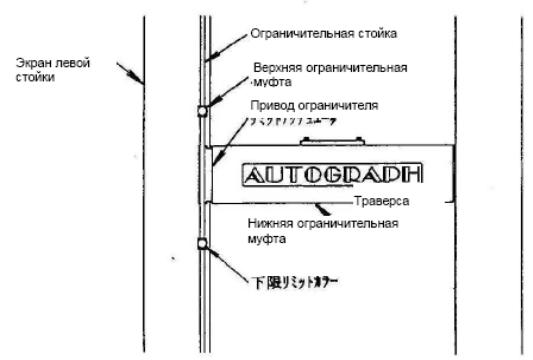

Рис. 12. Ограничители движения траверсы

Для установки ограничителя в исходное положение ослабьте фиксирующие болты ограничительных колец, после чего ограничительная рейка вернется в исходное положение.

4.3.2. Тумблер аварийной остановки

Аварийный блокиратор (рис. 11) используется для моментальной остановки траверсы. Чтобы установить этот тумблер в исходное состояние, поверните его по стрелке.

4.3.3 . Ограничение по максимальной величине

Величины усилия и растяжения по полной шкале могут быть заданы в режиме установки параметров тестирования (испытания). Эти параметры будут восприниматься как величины по полной шкале аналогового сигнала для соответствующего рекордера, так же как и максимальные величины во время испытания. Максимальная предельная величина = Параметр усилия/растяжения по полной шкале (100% величина).

Пример: 1) Полное усилие “Full-F” = 500 Н → Ограничение по максимуму – 500 Н.

2) Полное растяжение “Full-E” = 100 мм → Ограничение по максимуму – 100 мм.

Когда величина усилия/растяжения достигнет предельной величины, сработает ограничение по максимуму (MAX) .

Ограничение по максимуму возможно, только если тест выполняется с помощью кнопки START. В режиме испытания на рывок ограничение по максимуму не активно.

4.4. Список меню установки параметров

Испытательная машина AGS-J позволяет установить различные параметры для выполнения испытания через соответствующие меню.

4.4.1. Описание меню установки параметров

При нажатии кнопки  (рис. 13), параметры передвигаются в соответствующем направлении. Нажимая кнопку , параметры передвигают в противоположном направлении.

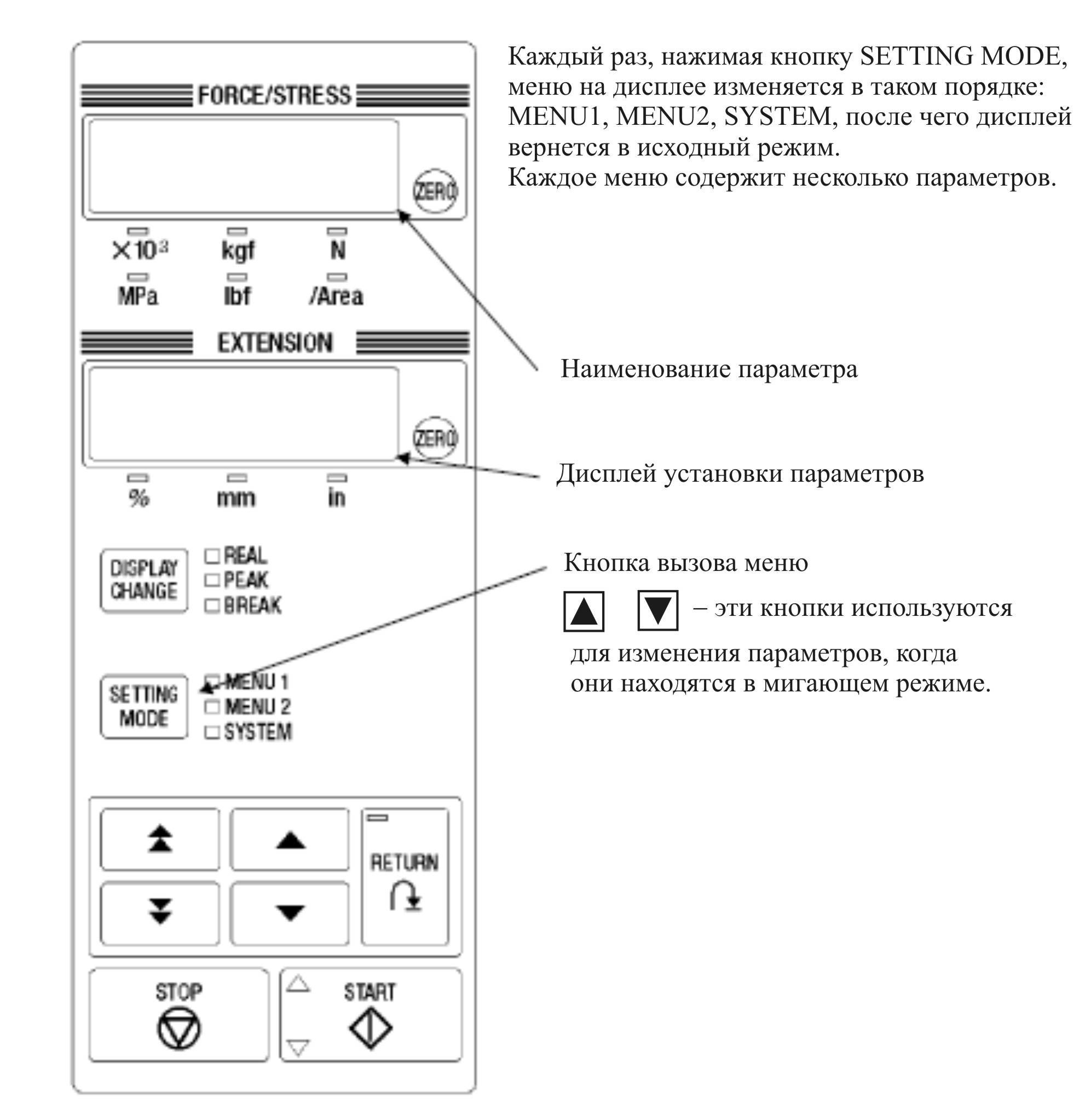

Рис. 13. Схема панели клавиатуры с описанием меню установки параметров

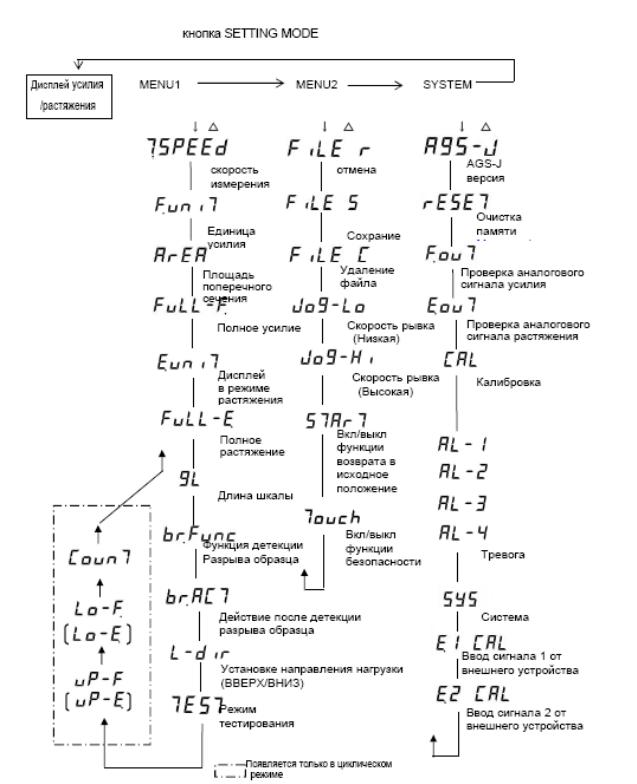

Рис. 14. Функции кнопок
