4.2. Наименование деталей и их функции
4.2.1. Наименования основных компонентов
Наименование основных компонентов основного блока представлено на рис. 8.
4.2.2. Панель клавиатуры

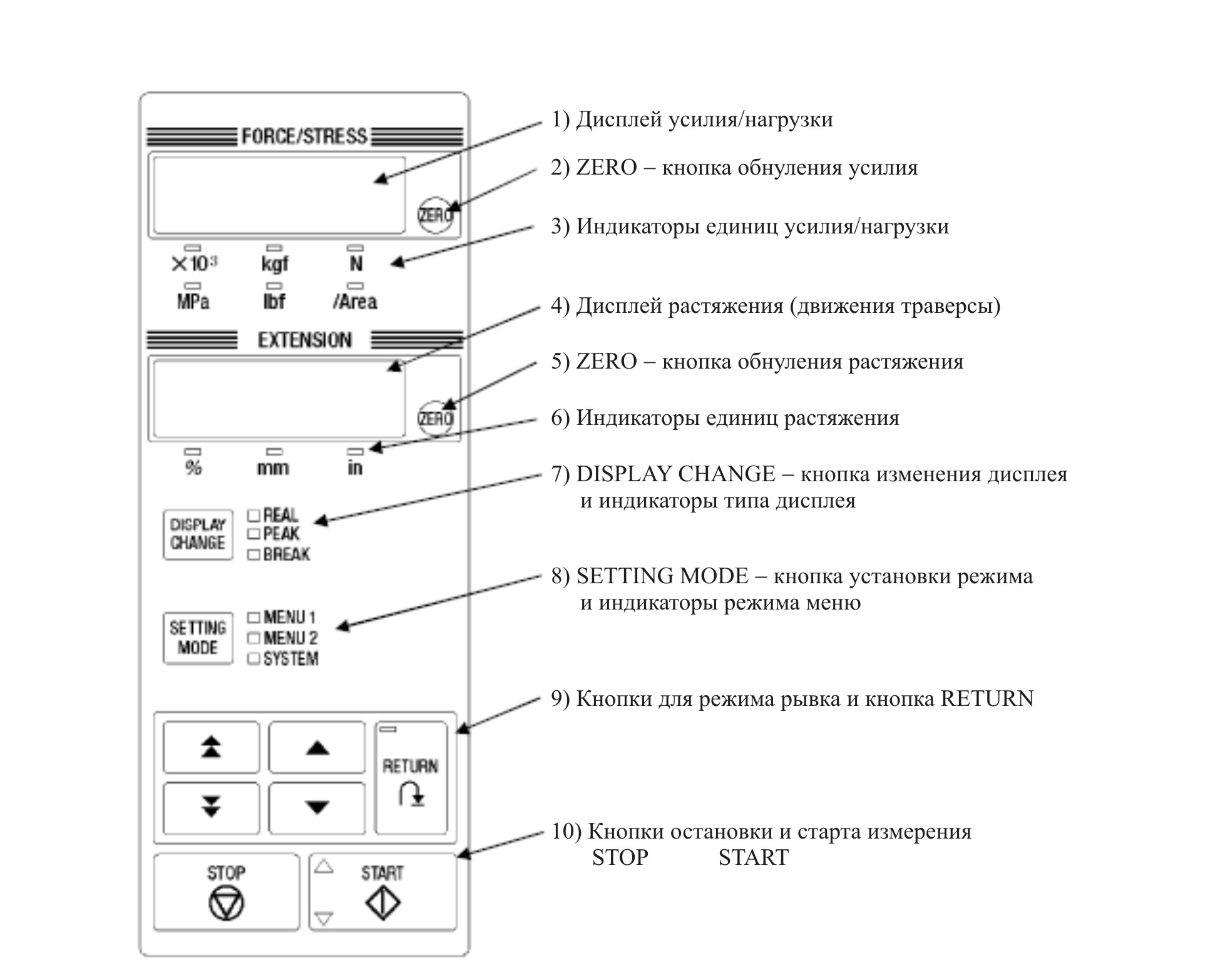

Панель клавиатуры изображена на рис. 9. На ней имеются следующие кнопки и индикаторы.
Рис. 9. Схема панели клавиатуры
1) Дисплей усилия/нагрузки
Отображаются данные усилия/нагрузки. В режиме меню ввода, отображается наименование параметра.
2) ZERO Кнопка обнуления усилия/нагрузки
При нажатии данной кнопки отображенная на дисплее величина усилия/нагрузки автоматически обнуляется. Дисплей усилия/нагрузки будет находиться в мигающем режиме, пока обнуление не завершится.
3) Индикаторы единиц усилия/нагрузки
В режиме меню ввода, может быть выбрана нужная единица из списка:
усилие: 103Н, кгс, Н;
нагрузка: 103 Н/Площадь, кгс/ Площадь, Н/Площадь, х103 MПa, MПa.
4) Дисплей растяжения (движения траверсы)
Отображается смещение траверсы, как величина растяжения.
В режиме меню ввода отображается наименование параметра.
5) Кнопка обнуления величины растяжения ZERO
Позиция траверсы, при которой была нажата эта кнопка, будет зарегистрирована как начальная позиция траверсы (смещение – 0 mm).
6) Индикаторы единиц растяжения
Могут быть выбраны или “mm (in)” или “%”. Единица “in” (дюймы) может быть выбрана только, если как единица усилия выбрана единица“lbf”.
Единица “%” означает отношение смещения траверсы к GL (длине проема), установленной в режиме меню ввода.
7) DISPLAY CHANGE – кнопка изменения дисплея и индикаторы режима
Каждый раз, нажимая эту кнопку, данные отображаемые на дисплее будут изменяться а следующем порядке: REALPEAKBREAKREAL.
REAL: Отображается реальная величина измерения.
PEAK: Отображаются данные по точке пикового усилия.
BREAK: Отображаются данные по точке детектирования разрыва.
8) SETTING MODE – кнопка установки режима и индикаторы режима меню.
При нажатии данной кнопки, на дисплее усилия и растяжения отобразится одно из меню установки параметров. Каждый раз нажимая эту кнопку, три типа меню будут изменяться в следующем порядке:
MENU1→MENU2→SYSTEM→ Возвращение в исходный режим.
Если Вы нажали кнопку SETTING MODE, при активном меню SYSTEM, дисплей вернется в режим, описанный в позиции 7).
9) Операционные кнопки испытания в режиме рывка и кнопка RETURN.
Эти кнопки используются в двух случаях:
Когда одно из меню установки параметров отображено на дисплее
(Когда один из индикаторов режима меню – ON) (См. поз. 8).
Э
ти
кнопки используются для выбора параметра,
и увеличения или уменьшения установленной
величины.
RETURN – кнопка, используемая как кнопка ввода/выполнения операции.
2) В остальных режимах
(Когда все индикаторы режима меню – OFF) (См. поз. 8)
Быстрый рывок – ВВЕРХ.
Быстрый рывок – ВНИЗ. Траверса движется только когда
Медленный рывок – ВВЕРХ. нажата
одна из этих кнопок
Медленный рывок – ВНИЗ.
RETURN При нажатии на эту кнопку, траверса быстро возвращается в начальное положение.
Примечание. Чтобы избежать нежелательного действия, кнопка RETURN активируется только спустя одну секунду после того, как Вы на нее нажали.
10) Кнопки STOP и START.
Эти кнопки используются для старта и остановки измерения.
После нажатия кнопки START, тест-машина начнет выполнять измерение в соответствии с ранее заданными параметрами.
