3.3. Испытания резины на растяжение
Образцы для испытания должны иметь форму двусторонней лопатки (рис. 5) или кольца. Типы и размеры образцов представлены в табл. 6.
Таблица 6
Типы и размеры (мм) образцов для испытаний
Размер |
Тип образца |
|||||
I |
II |
III |
IV |
V |
VII |
|
1 (не менее) |
115 |
110 |
75 |
55 |
115 |
35 |
b1 |
25±1 |
25±1 |
12,5±1 |
9±1 |
25±1 |
6±0,5 |
3 |
33±1 |
30±1 |
25±1 |
12,5±1 |
60±1 |
12±0,5 |
b0 |
6,0+0,4 |
3,0+0,2 |
4±0,1 |
2±0,1 |
6,0+0,4 |
2±0,1 |
2 |
80±5 |
80±5 |
50±3 |
33±3 |
103±5 |
21±2 |
r2 |
14±1 |
14±1 |
8±1 |
7±0,5 |
14±1 |
3±0,1 |
r1 |
25±1 |
20±1 |
12,5±1 |
9±1 |
25±1 |
3±0,1 |
0 |
25±1 |
25±1 |
20±1 |
10±1 |
50±1 |
10±1 |
d |
1,0±0,2 или 2,0±0,2 |
|||||
Образцы типа VII применяют, если нельзя вырубить образцы типов I–V. Образцы из готовых изделий могут иметь толщину не более 3 мм.
Испытания проводят при скорости активного захвата 500±50 мм/мин. Рекомендуется испытания образцов типа V проводить со скоростью движения активного захвата 1000±50 мм/мин.
Определяемые характеристики:
условная прочность: fр = Pр / db0, где Pр – сила, вызывающая разрыв образца;
условное напряжение при заданном удлинении : f = P / db0, где P – сила при заданном удлинении образца;
истинное напряжение при заданном удлинении : = f ( / 100 +1);
истинная прочность: р = fр (р / 100 +1);
относительное остаточное удлинение после разрыва = ( 0 / 0)100 %, где расстояние между метками образца по двум сложенным вместе частям разорванного образца.
4. Описание универсальной испытательной машины autograph ags-j
AUTOGRAPH является универсальной испытательной машиной, необходимой для контроля качества и исследований различной продукции, включая металл, пластик и изделия из резины, также как и для исследований и разработки новых видов материалов.
4.1. Технические данные основного блока ags-j
Основные технические данные
нормативное усилие: 10 кН;
абсолютно максимальное усилие: 12 кН.
Вышеуказанные значения означают параметры усилий, которые возможно установить на данной машине. Если значение для блока нагрузки меньше чем 10 кН, оно будет распознано машиной как нормативное усилие 10 кН. В этом случае, абсолютно максимальное усилие будет определено, как 150% от значения нормативного усилия используемого нагрузочного блока (сумма всех усилий, примененных к нагрузочному блоку).
Расстояние рабочей зоны: между передвигающейся верхней частью машины (траверсой) и платформой.

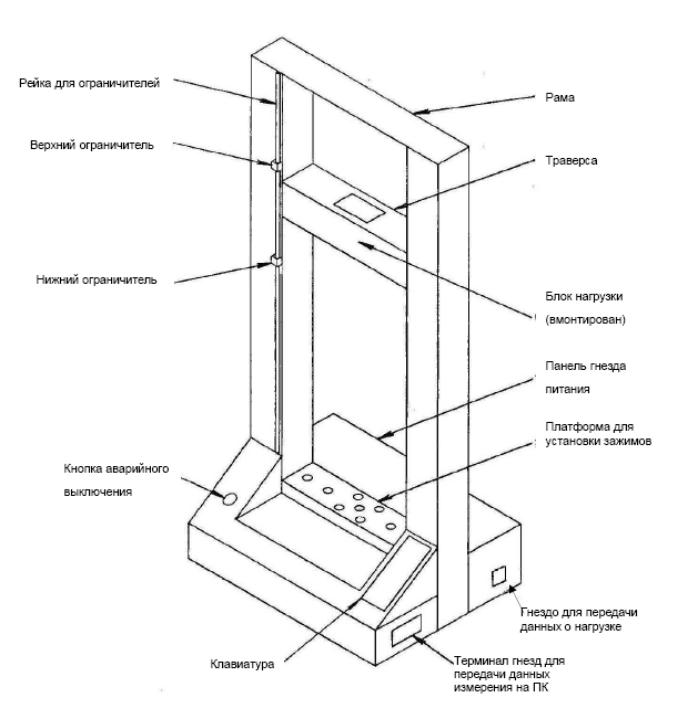

Рис. 8. Схема основного блока AGS-J
Ширина: 420 мм
Высота(Max.): 1100 мм (стандартный вариант, исключая зажимные блоки)
Размер: 660 (Ш) x 520 (Гл.) x1580 (В) мм (стандартный вариант)
Вес: Примерно 80 кг.
Питание: Однофазное напряжение по выбору (110–120/220 – 230/240 Вольт)
Частота: 50/60Гц, 600ВА.
Потребляемая мощность: 200 Вт.
