Скорость раздвижения зажимов испытательной машины

Скорость, мм/мин	Допускаемая погрешность, мм/мин
1	±0,5
2 (2,5)	±0,4
5	±1,0
10	±1,0
20 (25)	±2,0
50	±5,0
100	±10,0
200 (250)	±20,0
500	±50,0

При испытании измеряют нагрузку и удлинение образца непрерывно или в момент достижения предела текучести, максимальной нагрузки, в момент разрушения образца. При записи кривой «нагрузка-удлинение» определяют характеристики в соответствии с рис. 7.

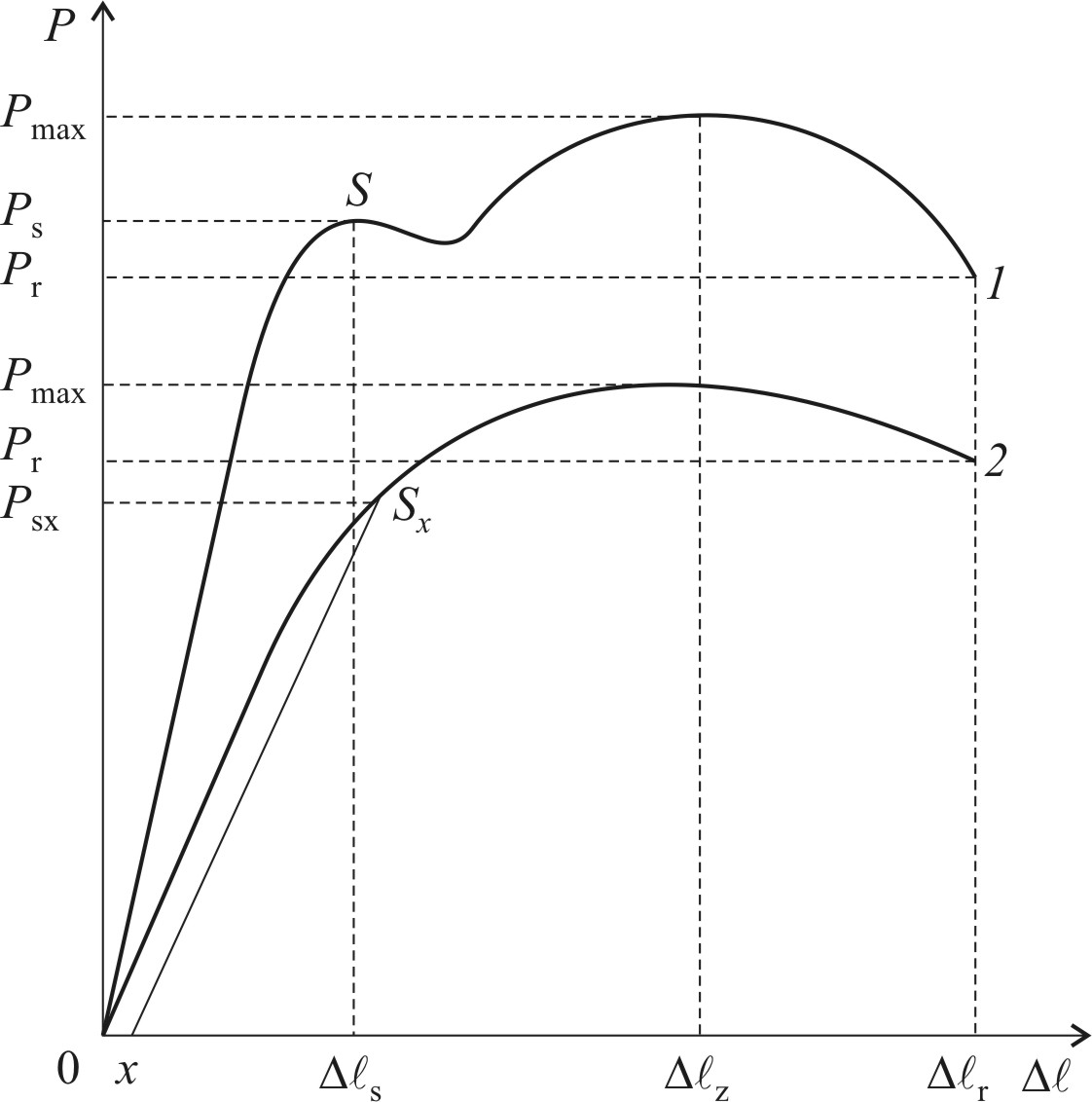

Рис. 7. Кривая растяжения

1 – материал имеет предел текучести; 2 – материал не имеет предела текучести;

S – предел текучести; x – отрезок на оси удлинения для определения условного предела текучести ( = 1 %); S_x – условный предел текучести

Определяемые характеристики (см. рис. 7):

• прочность при растяжении _рм = P_max / F₀;

• прочность при разрыве _рр = P_r / F₀;

• предел текучести при растяжении _рт = P_s / F₀;

• условный предел текучести _рту = P_sx / F₀;

• относительное удлинение при максимальной нагрузке _рм = (_z / ₀)100 %;

• относительное удлинение при разрыве _рр = (_r / ₀)100 %;

• относительное удлинение при пределе текучести _рт = (_s / ₀)100 %.

За результат испытания принимают среднее арифметическое не менее пяти определений, вычисляемое до третьей значащей цифры.

3.2.1. Испытание на растяжение полимерных пленок

Для испытания применяют образцы в форме прямоугольника (см. рис. 6) шириной от 10 до 25 мм и длиной не менее 150 мм. Допускается применять образцы типа 1 (рис. 5) и 2 по ГОСТ 11262-80.

Для испытания изотропных материалов используют не менее пяти образцов, для испытания анизотропных – не менее пяти образцов, отобранных в направлениях, которые должны быть указаны в нормативно-технической документации (НТД) на материал.

Перед испытанием на центральную часть образца наносят метки, ограничивающие расчетную длину ₀, которая должна быть указана в НТД на материал и должна быть не менее 50 мм для образцов прямоугольной формы. Нанесение меток не должно приводить к изменению свойств образцов и к разрушению образцов по меткам.

Толщину и ширину образцов измеряют в трех местах, в середине образца и на расстоянии 5 мм от краев меток. Затем берут среднее арифметические значения, по которым вычисляют начальное поперечное сечение F₀.

Расстояние между зажимами испытательной машины выбирают 100 мм, если иное не указано в НТД на материал.

Испытания проводят при скорости раздвижения зажимов испытательной машины в соответствие с табл. 5.

Определяемые характеристики (см. рис. 7):

• прочность при растяжении _z = P_max / F₀;

• прочность при разрыве _r = P_r / F₀;

• предел текучести при растяжении _s = P_s / F₀;

• условный предел текучести _sx = P_sx / F₀;

• относительное удлинение при максимальной нагрузке _z = (_z / ₀)100 %;

• относительное удлинение при разрыве _r = (_r / ₀)100 %;

• относительное удлинение при пределе текучести _s = (_s / ₀)100 %.
