4.5.8. Установка скорости выполнения испытания
Задание скорости показано на рис. 24.
Рис. 24. Показания на дисплее при установке скорости
На панели (сектор А) должен светиться вышеуказанный индикатор единицы измерения (мм).
4.5.9. Установка детектирования разрыва образца
После старта испытания, испытательная машина может зарегистрировать разрыв образца с помощью детектирования резкого падения усилия. Вы можете выбрать действие после детектирования разрыва: STOP или RETURN (возврат в исходное положение). В зависимости от установленных параметров, Вы можете либо выбрать режим детектирования разрыва, либо отключить данную функцию.
Режимы детектирования показаны на рис. 25.
Режим AUTO: Разрыв пробы регистрируется, если усилие после старта превысит 2% от величины полного усилия и сразу же упадет на 1% от величины полного усилия.
Режим PEAK: Разрыв пробы регистрируется, если усилие падает ниже величины A (% относительно максимального усилия), заданной для теста. Величина “A” должна быть установлена в соответствии с требованием.
Если необходимо провести испытание металлов либо других твердых образцов, нельзя устанавливать функцию “RETURN” для действия после разрыва образца.
Рис. 25. Установка режима детектирования разрыва образца
4.5.10. Процедура выполнения испытания на растяжение
В этом разделе описываются основные действия по выполнению испытания на растяжение, выполняемые после задания необходимых параметров.
Операция, описанная в этой секции, является только лишь типичным примером. Выполняйте испытание в соответствии с характеристиками и формой образца. Перед выполнением любого действия, внимательно изучите указания, данные в этом разделе.
Прикрепление образца к верхнему захвату, рис. 26.

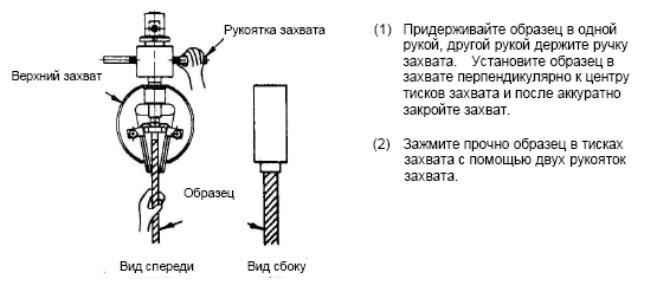

Рис. 26. Прикрепление образца к верхнему захвату

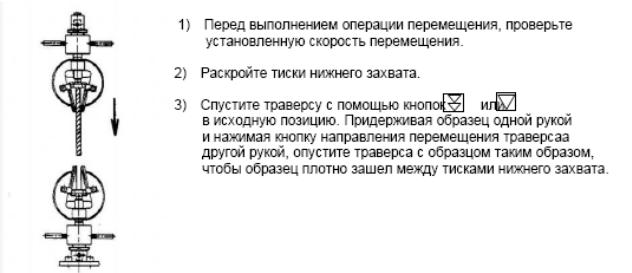

2) Переместите траверсу вниз с помощью курсорных кнопок (режим рывка), чтобы закрепить нижнюю часть образца в тисках нижнего захвата, рис. 27. (Если траверса уже находится в исходном положении, это действие не выполняется).
Рис. 27. Прикрепление образца к нижнему захвату
Не прикасайтесь к краям образца во время перемещения.
Чтобы предотвратить столкновение образца с нижним захватом, выполняйте осторожно операцию по опусканию траверсы.

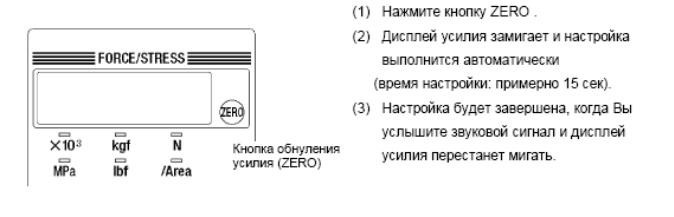

Нажмите кнопку сброса усилия (ZERO, рис. 28), чтобы отключить усилие и нагрузку на захватах.
Рис. 28. Отключение усилия и нагрузки на захватах
4) Закройте нижний захват, рис. 29.
Рис. 29. Закрытие нижнего захвата
5) Отключите исходное усилие на время фиксации образца в зажиме. Установите скорость перемещения с низкой (Low) на “0.5” (самая низкая скорость).
Если на дисплее отображено положительное усилие, нажмите кнопку . При отображении отрицательного усилия, нажмите кнопку , чтобы переместить траверсу на позицию, при которой отображаемая на дисплее величина усилия максимально приблизится к нулю.

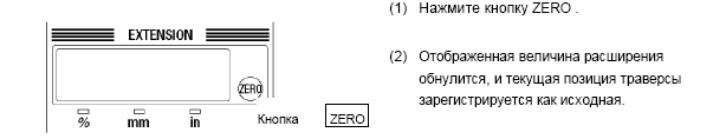

6) Нажмите кнопку ZERO, рис. 30, чтобы зарегистрировать исходное положение траверсы.
Рис. 30. Регистрация исходного положения
7) Проверьте верхний и нижний пределы перемещения траверсы.
8) Установите периферийное оборудование (ПК или рекордер). Если используется программное обеспечение, определите параметры испытания и параметры обработки получаемых в ходе испытания данных с помощью специальной программы, устанавливаемой на ПК. Если используется рекордер, выберите режим работы рекордера, установите пишущую головку вниз.
9) Старт выполнения испытания, рис. 31.
Рис. 31. Старт испытания
Если установлены неправильные параметры испытания траверса не будет перемещаться.
Если Вы услышали аварийный звуковой сигнал, проверьте параметр “AL-1” в меню SYSTEM, чтобы понять причину тревоги.
Возможные причины тревоги. Активировалась функция аварийной остановки или ограничения перемещения траверсы. Величина максимально допустимого предела (MAX limit) установлена слишком низкая.
Если на дисплее отображено одно из меню установки параметров, кнопка START будет неактивна.
Чтобы прервать испытание, нажмите кнопку STOP, чтобы остановить траверсу.
Если во время испытания траверса перемещается в неправильном направлении, вследствие ошибочной установки или по другой причине, нажмите тумблер аварийной остановки, чтобы остановить траверсу.
10) Завершение испытания.
Если детектирован разрыв образца, то в соответствии с заданной процедурой, испытание автоматически завершится и траверса остановится или вернется в исходное положение.
Разрыв образца не детектирован. Если функция детектирования разрыва образца отключена (OFF), или параметр детектирования разрыва не срабатывает при включенной функции детектирования разрыва образца (ON), траверса автоматически будет перемещаться, пока не достигнет ограничения по максимуму.
Примеры случаев, когда параметры детектирования разрыва не срабатывают.
Реальная величина максимального усилия не превысила 2% от установленной величины.
После того, как разрыв не завершился, величина остаточного усилия составила более, чем 1% от установленной величины максимального усилия (в режиме AUTO).
Если функция детектирования разрыва образца отключена (OFF), убедитесь, что величина ограничения максимального усилия установлена правильно.
11) Вытащите образец. Расслабьте нижний захват и вытащите нижнюю часть образца из зажима. Расслабьте верхний захват и вытащите верхнюю часть образца из зажима.
Перед изъятием образца, убедитесь, что траверса заблокирована.
Чтобы избежать травмирования пальцев при работе с образцом, рекомендуем использовать перчатки.
12) Установите испытательную машину в режим готовности к следующему испытанию
Чтобы продолжить испытание такого же образца нажмите кнопку RETURN, рис. 32, чтобы вернуть траверсу в исходное положение.

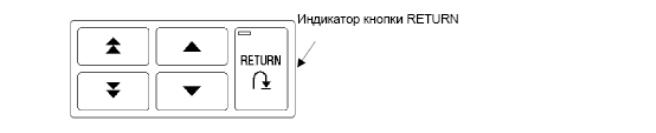

Рис. 32. Кнопка RETURN
Подержав нажатой кнопку RETURN около 2 секунд, Вы услышите звуковой сигнал и траверса начнет перемещаться. Во время перемещения траверсы в исходное состояние, индикатор кнопки RETURN будет гореть (ON).
Система увидит изменение в усилии во время перемещения траверсы в исходное состояние.
Если измененная в ходе перемещения траверсы величина усилия превысит заданную для блока нагрузки величину, траверса остановится активизированной функцией аварийной остановки. (Функция защиты)
Чтобы продолжить испытание образца другого размера с помощью направляющих кнопок, переместите траверсу в более подходящее для захвата образца положение.
При активном меню установки параметров, для ввода параметров может использоваться только кнопка RETURN. В данном режиме эта кнопка не может быть использована для возвращения траверсы в исходное положение.
При возвращении в исходную позицию, траверса движется очень быстро. Будьте осторожны.
