4.5.2. Установка ограничения для перемещения траверсы
Чтобы избежать нежелательной ситуации, зафиксируйте верхнее и нижнее ограничительные кольца на необходимых ограничивающих позициях.

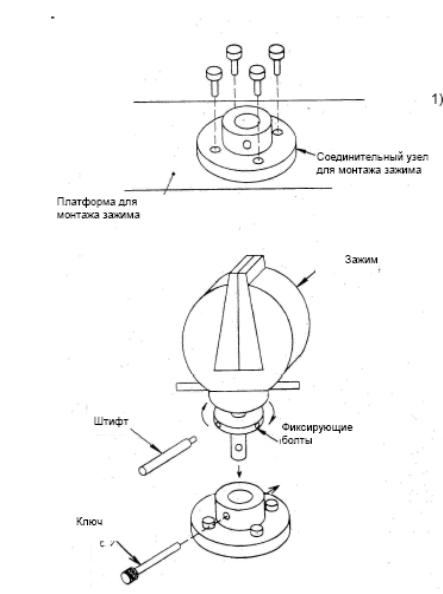

Рис. 17. Типичный вид нижнего захвата
Для испытания на растяжение, расположите ограничительные кольца на расстоянии (для верхнего и нижнего пределов, рис. 18), как можно меньшем, основываясь на параметрах выполнения испытания.
4.5.3. Установка полярности усилия/направления нагрузки
Задайте функцию “Tensile force/UP start” в режиме испытания на растяжение.
С помощью установки данного параметра (рис. 19):
Усилие увеличивается по направлению растяжения.

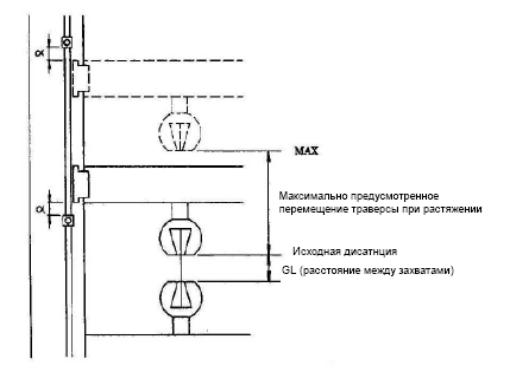

Рис. 18. Расположение ограничительных колец
После нажатия кнопки START, траверса начнет подниматься вверх и растяжение увеличится.

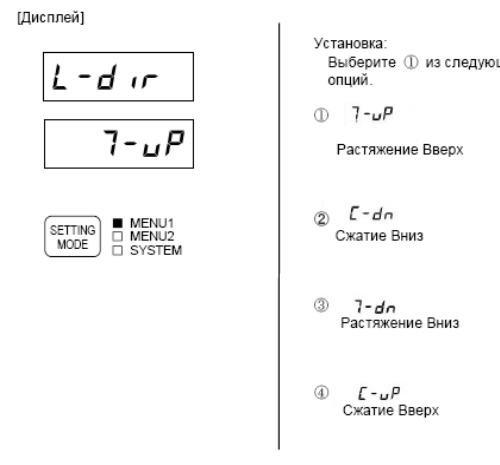

Рис. 19. Показания на дисплее и их расшифровка
4.5.4. Установка единицы усилия / нагрузки
Выберите единицу измерения, используемую
для испытания. Если Вам необходимо
установить единицы нагрузки, введите
правильно величину поперечного сечения
.
Если Вы выбрали единицы измерения (мм, mm) для усилия и нагрузки, длина автоматически будет отображаться в миллиметрах; скорость испытания в mm / min; растяжение в mm; полное растяжение в mm; Площадь поперечного сечения в мм2
Заданные здесь единицы применяются для отображения усилия по полной шкале, также как и отображения реального усилия на дисплее испытательной машины, рис. 20.

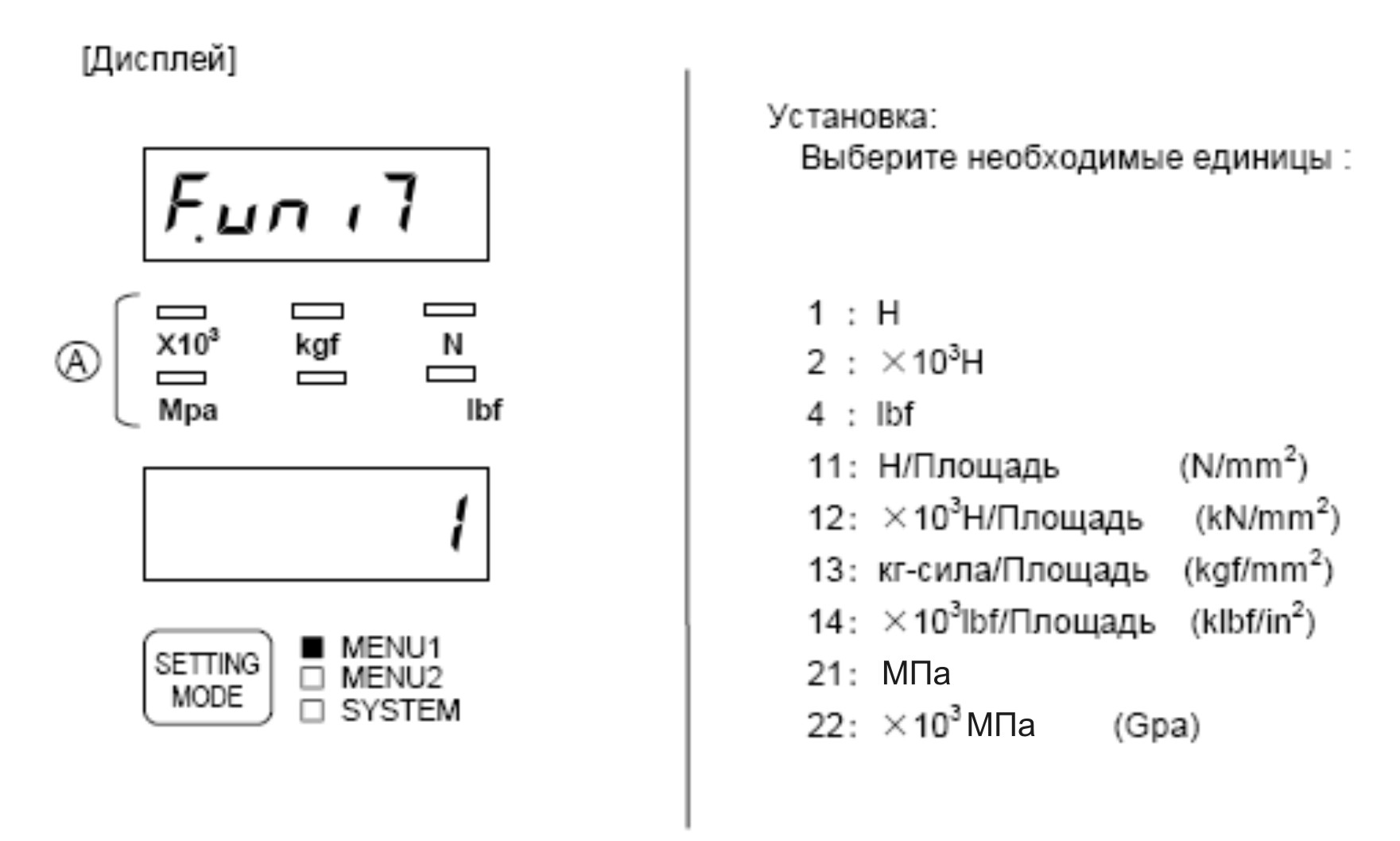

Рис. 20. Показания на дисплее и их соответствие
Если установленная единица измерения изменяется, единицы, отображенные в секции А, изменятся соответственно.
4.5.5. Введение площади поперечного сечения образца
Чтобы данные по нагрузке отображались на дисплее, введите площадь поперечного сечения образца. Если нет необходимости отображать эти данные, Вы можете не устанавливать этот параметр.
Примечание. На панели, рис. 21, (сектор А) должны светиться вышеуказанный индикатор единицы измерения (мм).
4.5.6. Установка единицы растяжения
Выберите единицу отображения растяжения, рис. 22. Величина растяжения, отображаемая на дисплее испытательной машины, будет соответствовать расстоянию, на которое переместилась траверса. В качестве единицы растяжения, Вы можете выбрать реальную величину растяжения (мм) или процентное отношение (%) величины растяжения к величине исходного расстоянии между верхним и нижним захватами (GL, рис. 18). Если выбрано отношение (%) растяжения к величине GL, Вы должны ввести точную величину GL.

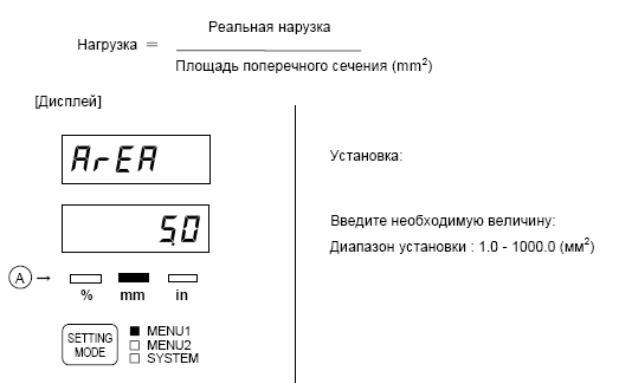

Рис. 21. Показания на дисплее при установке площади поперечного сечения образца

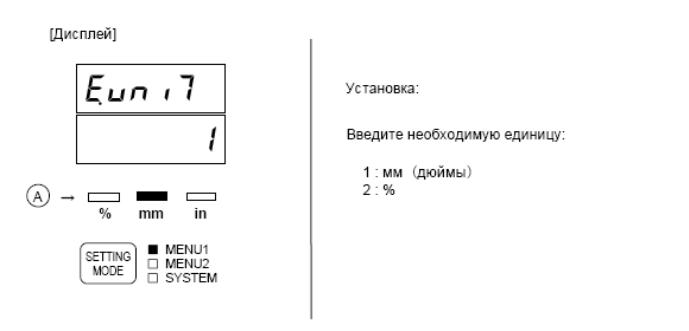

Рис. 22. Показания на дисплее при установке единицы растяжения
Если установленная величина изменяется, единицы, отображенные в секции А, изменятся соответственно.
4.5.7. Введение величины gl (расстояние между захватами)
Чтобы на дисплее, рис. 23, отображались параметры процентного отношения величины растяжения к величине исходного расстоянии между верхним и нижним захватами (GL), введите величину GL, или исходное расстояние (в мм) между верхним и нижним захватами.

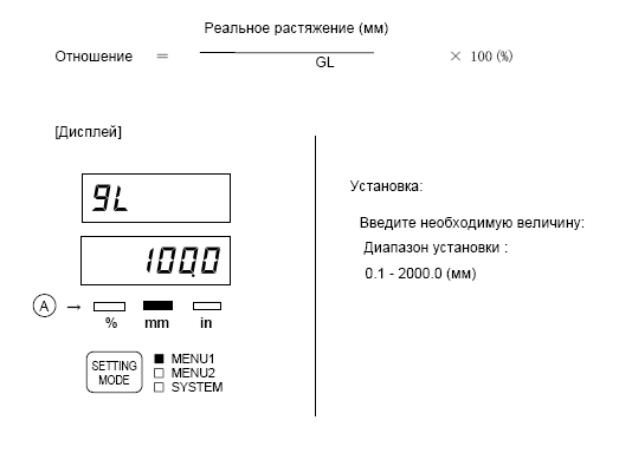

Рис. 23. Показания на дисплее при введении величины GL
На панели (сектор А) должен светиться вышеуказанный индикатор единицы измерения (мм).
