4.4.2. Как изменить установленные параметры

1) Нажмите кнопку ,чтобы выбрать меню содержащее параметры, которые необходимо изменить, рис. 15.

Рис. 15. Отображение кнопки SETTING MODE при ее последовательном нажатии

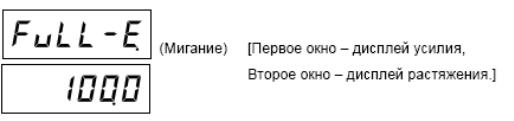

2) Наименование параметра мигает. Нажмите кнопки  и  чтобы выбрать параметр.

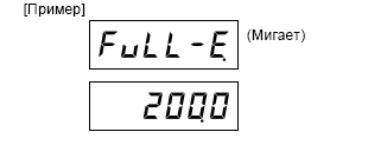

Пример:

3) При мигающем параметре, нажмите кнопку RETURN.

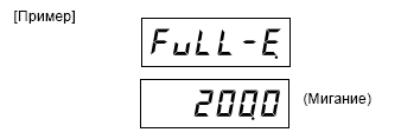

4) Установленный параметр мигает на дисплее растяжения и Вы можете изменить установленную величину.

5) Измените установленную величину, используя кнопки .

Когда Вы вводите величину, кнопки используются для изменения цифр первого порядка.

Держа нажатыми несколько секунд кнопки изменяется скорость выполнения.

6) Нажмите кнопку RETURN.

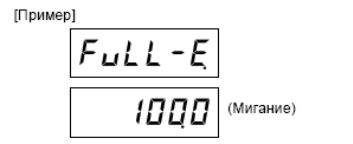

Наименование параметра замигает и новая установка станет действующей.

7) Если необходимо продолжить изменять параметры в том же меню, вернитесь к этапу 2).

8) Нажмите кнопку SETTING MODE, чтобы выбрать другое меню или вернуться к исходным данным.

При мигающем параметре Вы не сможете перейти к другому меню нажатием кнопки SETTING MODE. (Кнопка SETTING MODE будет неактивна.)

4.5. Порядок работы на ags-j

Испытание на растяжение:

1. Монтаж зажима для испытания на растяжение.

2. Установка ограничения для перемещения траверса.

3. Установка полярности усилия / направления нагрузки

4. Установка единицы усилия / нагрузки

5. Введение площади поперечного сечения образца А

6. Установка единицы расширения дисплея

7. Введение величины GL (расстояние между захватами)

8. Установка скорости выполнения испытания

9. Установка детектирования разрыва

10. Процедура испытания на растяжение В

11. Дисплей точки макс. усилия / данных по точке разрыва.

Примечание. Позиции секции А включают параметры, сохраняемые в файлах. Если Вы выбираете требуемые параметры из файла, Вы можете пропустить установку данных параметров, если они уже сохранены в файле. Чтобы выполнить такое же испытание повторно, Вам будет необходимо только установить параметры позиций секции В.

4.5.1. Монтаж зажима для испытания на растяжение

1. Монтаж верхнего зажима

• Прикрутите соединительный узел к нижней части нагрузочного блока.

Введите втулку, расположенную в верхней части захвата в отверстие в нижней части соединительного узла. Затем, введите штифт в боковое отверстие (см. рис. 16, где в качестве примера приведен типичный вид захвата).

2. Монтаж нижнего зажима

• Зафиксируйте нижний соединительный узел (LJ) к платформе при помощи болтов (M10x20), рис. 17, где в качестве примера приведен типичный вид захвата).

• Введите втулку соединительного узла в нижнее отверстие зажима. Затем, регулируя вручную фиксирующие болты втулки, расположите ее в захвате так, чтобы боковое отверстие во втулке соединительного узла совпадало с боковым отверстием в станине соединительного узла.

• Слегка затяните с помощью ключа фиксирующие болты по направлению, указанному стрелкой.

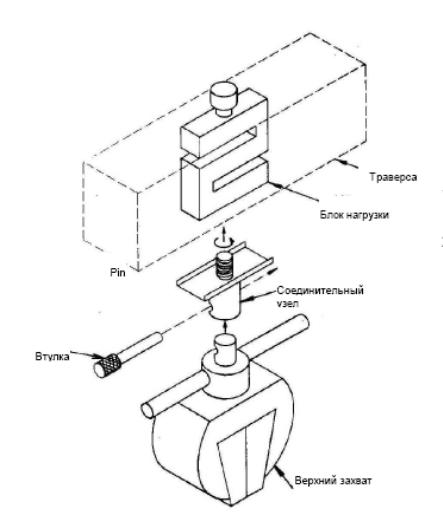

Рис. 16. Типичный вид верхнего захвата
