4.2 Вправи

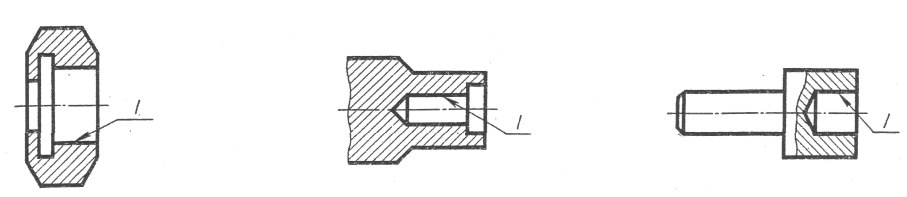

1. Накреслити умовне позначення різьби на поверхні І.

Рисунок1.1

Рисунок 1.2

Рисунок 1.3

Рисунок 1.4

Рисунок 1.5

Рисунок 1.6

Рисунок 1.7

Рисунок 1.8

Рисунок 1.9

Рисунок 1.10 Рисунок 1.11 Рисунок 1.12

2. Накреслити умовне позначення різьби на поверхнях І і II.

Рисунок 2.1 Рисунок 2.2 Рисунок 2.3

3. Накреслити умовне позначення різьби на зовнішній поверхні І деталі

(М24×1,5) при довжині нарізаної частини L. Накреслити вигляд зліва.

Позначити різьбу.

Рисунок 3.1

Рисунок 3.2

Рисунок 3.3

Рисунок 3.4 Рисунок 3.5 Рисунок 3.6

4. Накреслити умовне позначення різьби на внутрішній поверхні І деталі

(М20×1) при довжині нарізаної частини L. Накреслити вигляд зліва.

Позначити різьбу.

Рисунок 4.1 Рисунок 4.2 Рисунок 4.3

Рисунок 4.4 Рисунок 4.5 Рисунок 4.6

5. Нанести штриховку на розрізі деталей болтового з'єднання рисунка 5.1 та

деталей шпилькового з'єднання рисунка 5.2.

Рисунок 5.1 - Деталі: 1-болт, Рисунок 5.2 - Деталі: 1- шпилька,

2-гайка, З- шайба, 4-корпус, 2-гайка, 3- шайба, 4-корпус,

5-кришка. 5-кришка.

6. Зобразити спрощено з'єднання гвинтом з потаємною головкою.

Рисунок 6.1

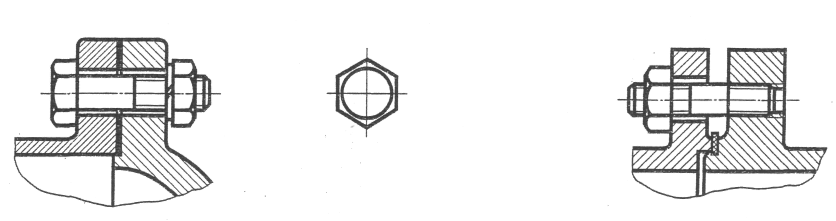

7. Зобразити спрощено болтове з'єднання (рис.7.1) та шпилькове

з'єднання (рис.7.2).

Рисунок 7.1 Рисунок 7.2

8. Побудувати фронтальний розріз різьбового з'єднання.

Рисунок 8.1 Рисунок 8.2

9. Накреслити з'єднання на різьбі деталі 1 з деталлю 2.

Рисунок 9.1

Тема 5. Нерознімні з’єднання.

Цілі (якість засв.)	Інфор-маційні джерела	Теоретичні питання для вивчення (стислий зміст теми)	Ключові слова
1	2	3	4
Набути навички сприйняття і розуміння технологічних процесів створення конструкцій, умовного зображення елементів конструкцій та принципів аналізу й узагальнення інформації.	[1] [2]	- Нерознімні з’єднання, їх види. Класифікація зварних швів: - за протяжністю; - за кількістю проходів; - за формою підготовки кромок; - за характером	Нерознімне з’єднання, шов, зварювання, пайка, клеєння, шов за замкненою та незамкненою лініями, катет шва, суцільний, переривчастий, точковий,

1	2	3	4
Навчитися читати, умовно позначати і зображати шви паяних, зварних і клеєних з'єднань згідно з ГОСТ 2.312-72.		виконання шва; - за положенням у просторі. - Зображення та позначення на кресленні швів з’єднань паяних, зварних та клеєних. - Зображення зварних виробів.	шахове розміщення, ланцюжкове розміщення, монтаж виробу.
