1.2 Вправи
1. Визначити, на яких кресленнях нанесено розміри з помилками. Відповіді
записати у таблицю:
-
Завдання
Креслення
І
II
III
IV
V
Рисунок 1.1
2. Прочитайте креслення предметів, давши відповіді на
наступні запитання.

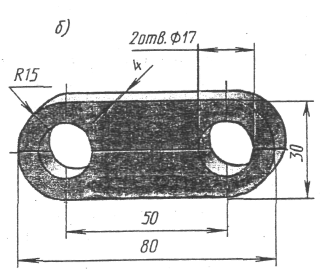

До креслення на рисунку 2.1:
1. Чому дорівнюють габаритні розміри предмета?
2. Яка товщина предмета? Звідки це видно?
3. Скільки осей симетрії має зображення предмета?
4. Що означає напис «2 отв. Ф 7»?
5. Чому перед розмірним числом 15 нанесено літеру R?
6. Якими розмірами визначено положення центрів отворів діаметром 7мм?
До креслення на рисунку 2.2:
1. Чому дорівнюють габаритні розміри предмета?
2. З якою метою на кресленні нанесено розмір 80мм?
3. Скільки осей симетрії має зображення предмета?
4. Що означає умовне позначення s8?
5. Що означає знак, нанесений перед числом 30?
6. Яка умовність використана при нанесенні розмірів двох однакових отворів?
Рисунок 2.1 Рисунок 2.2

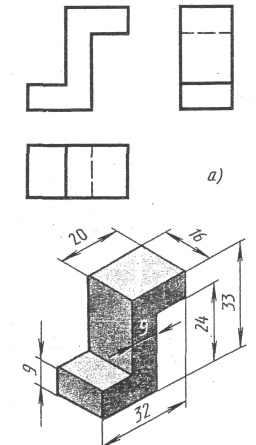

3. На кресленнях нанести розміри деталей.
Рисунок 3.1 Рисунок 3.2
4. Нанести лінійні та кутові розмірні лінії деталі.
Рисунок 4.1
Рисунок 4.2
Рисунок 4.3 Рисунок 4.4
деталі 5мм.
Рисунок 5.1
6. Нанести розміри деталі, застосовуючи умовності для позначення
однакових елементів.
Рисунок 6.1 Рисунок 6.2
7. Накреслити зображення деталі у наведеному масштабі (розміри вимірювати з рисунка). Нанести розміри, указати товщину деталі. (2,5:1) (2:1)
Рисунок 7.1 Рисунок 7.2
8. Нанести позначення конусності поверхней І (конусність 1:4) та II
(конусність 1:7).
Рисунок 8.1 Рисунок 8.2
9. Указати довжину деталі, яка має фасонний профіль.
1=1500 1=500
Рисунок 9.1 Рисунок 9.2
10.
Застосувати графічне позначення
матеріалу при штриховці в перерізі
деталі з металу.
Рисунок 10.1
11. Виконати штриховку в перерізі трьох деталей (3, 4, 5) з металу.
Рисунок 11.1
12. Виконати штриховку матеріалів у перерізі двох суміжних деталей:
3 - з неметалевого матеріалу та 4 - з металу.
Рисунок 12.1
13. Застосувати графічне позначення матеріалу при штриховці в перерізі
рідини.
Рисунок 13.1
14. Застосувати графічне позначення матеріалу при штриховці в перерізі
грунту природного.
Рисунок 14.1
15. Застосувати графічне позначення матеріалу при штриховці в перерізі
«засипка».
Рисунок 15.1
16. Застосувати графічне позначення матеріалу при штриховці в
перерізі бетону.
Рисунок 16.1
17. 3астосувати графічне позначення матеріалу при штриховці в перерізі
цегли.
Рисунок 17.1
