6.2 Вправи
1. Нанести номери позицій складових частин виробу.
Рисунок 1.1
Рисунок 1.2
Рисунок 1.3
Рисунок 1.4
Рисунок 1.5
Рисунок 1.6
Рисунок 1.8 Рисунок 1.9
2. За наочним зображенням виконати ескіз деталі з різьбою.
3. Нанести номери позицій складових частин виробу та виконати ескізи
деталей.
Р
исунок
3.1
Р
исунок
3.2
Рисунок 3.3
4
.
Побудувати фронтальний розріз.
Рисунок 4.1 Рисунок 4.2

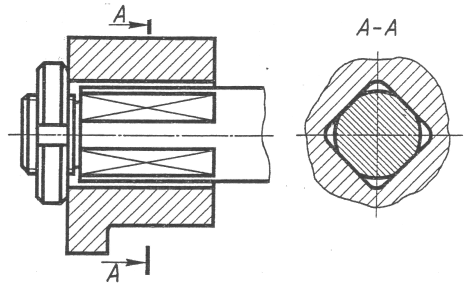

5. Накреслити горизонтальний розріз А - А.
Рисунок 5.1
6. Скласти специфікацію до складального креслення наданого вузла.

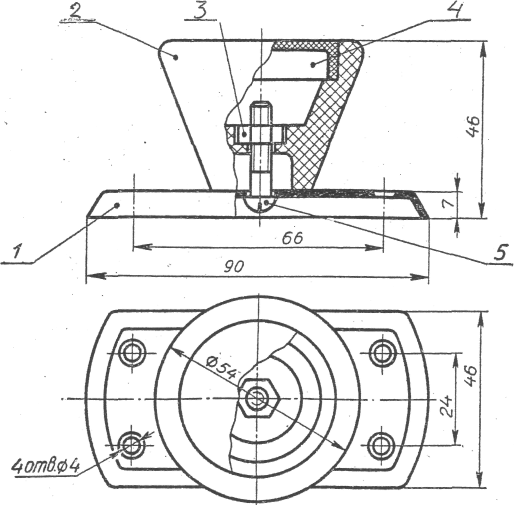

Рисунок 6.1 - Ручка дверна. Деталі: 1- основа, 2- корпус, 3- гайка
М6 ГОСТ 5915-70, 4- кришка, гвинт М6×25 ГОСТ 17473-80
Рисунок 6.2 - Домкрат. Деталі: 1- корпус, 2- гайка, 3- гвинт М6×12 ГОСТ 17473-80, 4- гвинт, 5- скоба
Рисунок 6.3 - Підшипник. Деталі: 1-плита, 2-основа, 3-кришка, 4-болт М5×38
ГОСТ 7798-70, 5-гайка М5 ГОСТ5915-70, 6- шайба 5
ГОСТ 11371-78, 7-гвинтМ4×8 ГОСТ 17475-80
Рисунок 6.4 - Ролик налагоджувальний. Деталі: 1-корпус ролика,
2-підшипник 8104 ГОСТ 6874-75, 3-ролик, 4-вісь,
5-штифт4×8 ГОСТЗ128-70, 6-гвинт МІ0×30.58 ГОСТ
1491-80, 7-прокладка, 8-притиснювач
Рисунок 6.5 - Плунжер. Деталі: 1-гайка, 2-кільце СГ 37-24-5 ГОСТ 6418-81,
3-кільце 035-041-36-1-2 ГОСТ 9833-73, 4-поршень, 5-кришка,
6-пружина, 7-циліндр, 8-кільце 065-075-1-2 ГОСТ 9833-73, 9-кришка
Рисунок 6.6 - Шків з віссю. Деталі: 1-вісь, 2- гайка М10.5 ГОСТ 5915-70,
3-шайба 10Л.65Г ГОСТ 6402-70, 4-кронштейн, 5-кільце 18
ГОСТ 2832-77, 6- гвинт М6×10.58 ГОСТ 1476-75, 7-шківнатяжний,
8-кільце 28 ГОСТ2833-77, 9-маслянка 1.1.Ц 6 ГОСТІ9853-74
Рисунок 6.7 - Держак різця відкидний. 1-гайка М27.5 ГОСТ 5927-70,
2-шайба 27 ГОСТІ 1371-78, 3-держак, 4-вилка, 5-пружина,
6-вісь, 7-держак різця, 8-гвинт встановлювальний
Тема 7. Читання та деталювання складальних креслень
Цілі (якість засв.) |
Інфор-маційні джерела |
Теоретичні питання для вивчення (стислий зміст теми) |
Ключові слова
|
1 |
2 |
3 |
4 |
Удосконалити: образне мислення, уміння аналізувати та перетворювати зображення, уявлення про можливу взаємодію різноманітних технічних виробів, навички сприйняття і розуміння технології виробництва деталей та принципів сполучення окремих деталей, уміння узагальнювати надану інформацію. Для цього навчитися: - читати робоче креслення деталі; - читати складальне креслення вузла; - виконувати по складальному кресленню вузла робоче креслення деталі. Виховати наполегливість, терплячість, самостійність. |
[3] [4] [6] |
- Читання технічного креслення. - Визначення принципів роботи механізму. -Визначення кількості та змісту зображень, які передають конструкцію механізму. - Визначення призначення окремих ланцюгів механізму, їх устрою та складових частин, призначення кожної деталі механізму. - Аналіз форм елементів деталей механізму, відокремлення стандартних і оригінальних деталей, визначення стандартних елементів в оригінальних деталях. - Ділення поверхонь на спряжені, прилеглі та вільні. - Визначення конфігурації і розмірів деталі вузла за його складальним кресленням. - Деталювання складального креслення |
Механізм, пристрій, вузол, складальне креслення, конструкція, принцип роботи, устрій механізму, стандартні деталі, стандартні елементи, оригінальні деталі, спряжені поверхні, прилеглі поверхні, вільні поверхні, позиції, специфікація, деталювання, робоче креслення |
