Границы ближней и дальней зон при оценке уровней пэмин

Уровни ПЭМИН зависят от параметров (амплитуды, формы, тактовой частоты) обрабатываемых сигналов, а также от конструктивного исполнения СВТ. Эти факторы определяют характер затухания излучений на соответствующих расстояниях от СВТ и радиус минимально необходимой контролируемой зоны (радиус зоны 2).

Наиболее значимые излучения создаются мониторами ПЭВМ, а также физическими линиями (симметричные и коаксиальные кабели). Уровни излучений через симметричные и коаксиальные кабели возрастают с увеличением скорости передачи информации. Другие компоненты СВТ создают меньшие уровни излучений.

Измерение электромагнитных излучений ТС в зависимости от соотношения расстояния r от испытываемого ТС до точки измерения к длине волны излучаемой ТС (см. рис.5.1.1) возможно выполнить в

 дальней зоне при kr >> ; (5.8)

 в ближней зоне при kr << ; (5.9)

где волновое число;  - длина волны.

Если принять в выражениях (5.8) и (5.9) минимальной мерой преобладания порядок, то границы зон излучений неравенств (5.8) и (5.9) перепишутся соответственно

 дальняя зона kr > 10 или k > 1,6; (5.10)

 ближняя зона kr < 0,1 или k < 0,016. (5.11)

При этом можно выделить промежуточную зону с учетом неравенств (5.10) и (5.11) и принятого выше ограничения по дальности места контроля (r < 1000 м)

.

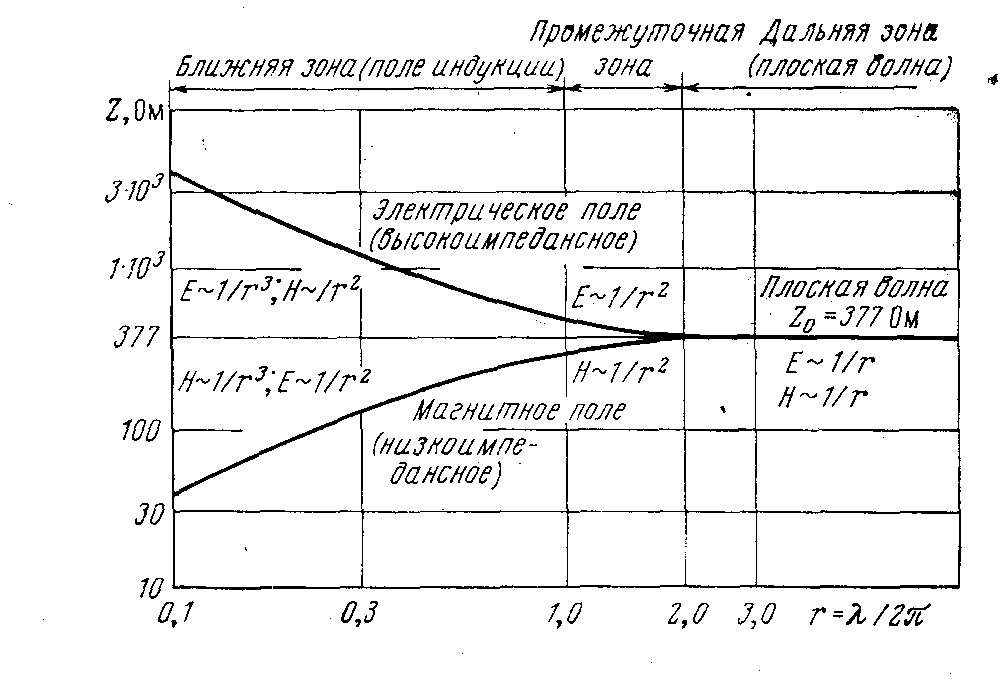

Рис. Зависимость волнового сопротивления поля индукции от расстояния до источника помех

Можно априорно, в зависимости от диапазона измеряемых частот, определить зону измерений в диапазоне частот: 10 Гц  0,5 МГц испытания могут выполняться только в ближней (БЗ) или промежуточной (ПЗ) зонах; 0,5300 МГц - в промежуточной и дальней зонах; свыше 300 МГц - только в дальней зоне.

Электромагнитное поле в БЗ и ПЗ излучателя ТС зависит от вида излучателя и имеет выраженную, существенно различную структуру для электрического и магнитного излучателей [Error: Reference source not found]. При этом между колебаниями электрической и магнитной составляющих компонент Е и Н нарушается синфазность, появляется фазовый сдвиг, стремящийся к 90° по мере приближения к источнику излучения. Волновое сопротивление излучения приобретает комплексный характер, а его модуль может быть больше или меньше волнового сопротивления свободного пространства (Zв = 120).

Изменяется закон убывания компонент электромагнитного поля от расстояния. Он становится сложным и при дипольной модели дополнительно к 1/r появляются зависимости от 1/r2 и 1/r3. С учетом изложенного, контроль излучения СВТ в БЗ и ПЗ следует выполнять по каждой компоненте электромагнитного поля раздельно. Поэтому для селекции компонент измерение следует проводить электрической и магнитной антеннами раздельно. Предварительную оценку уровней обеих компонент электромагнитного поля в БЗ и ПЗ при известных параметрах излучателя можно выполнить с помощью выражений (5.8, 5.9.

. Инструментально-расчетный способ измерений

Сущность этого метода состоит в непосредственном измерении уровня излучений Е(r1) вблизи излучателя на расстоянии r1, доступном для размещения измерительной аппаратуры, находящейся между источником излучения и контролируемой точкой r2.

При испытании ИП инструментальным методом на соответствие нормативным документам необходимо предварительно определить зону проведения испытания. При испытании в БЗ и ПЗ необходимо измерить обе компоненты электромагнитного поля Е и Н, что позволит объективно оценить выполнение требований по информационной безопасности.

При невозможности использования инструментального метода предлагается использовать ИРМ.

Поэтому соответствие уровня ПЭМИ СВТ нормам на ЭМС не является гарантией сохранения конфиденциальности обрабатываемой в них информации.
