2.4.3.3.Регулировочные характеристики синхронного двигателя
Регулировочные характеристики синхронного двигателя 1,P1, M2, η, iB = f(P2) при соsφ =1 - const снимаются аналогично, как и рабочие характеристики при увеличении нагрузки от холостого хода до номинальной. Опытные и расчетные данные сводятся в табл. 2.2 по Форме 3.
Примечание: при выполнении эксперимента для построения любых графиков характеристик необходимо снять 5-6 значений.
2.5. Содержание отчета
Отчет по лабораторной работе должен содержать:
1. цель работы;
2. паспортные данные на двигатели стенда;
3. принципиальную электрическую схему стенда;
4. материалы по выполнению экспериментов по пункту 2.3;
5. экспериментальные графики статических характеристик по пункту 2.3.;
6. выводы.
2.6. Контрольные вопросы
Студент перед защитой лабораторной работы должен ответить на вопросы:
1. Какие способы пуска используются для синхронного двигателя? (дать краткую характеристику этим способам)
2. Как осуществить реверс синхронного двигателя?
3. Какие условия и каким образом их необходимо соблюсти, чтобы включить трехфазный синхронный двигатель на сеть?
4. Каким образом снимаются U-образные характеристики синхронного двигателя с помощью схемы рис. 2.1?
5. Каким образом снимаются рабочие характеристики синхронного двигателя с помощью схемы рис. 2.1?
6. Какие функции при пуске синхронного двигателя выполняет ламповый синхроноскоп?
7. Какие функции при исследовании синхронного двигателя выполняет двигатель постоянного тока с параллельным возбуждением М2 в схеме рис. 2.1?
2.7. Технические данные электрических машин лабораторного стенда
Технические данные электрических машин сведены в табл. 2.3.
Таблица 2.3
Электрические машины лабораторного стенда
Обозначение на схеме |
Тип |
PH |
UH |
IH |
nH |
fH |
ηH |
соsφ |
кВт |
В |
А |
Об/мин |
Гц |
% |
|
||
M1 |
БМЗ 4,5/4 |
3,6 |
230 |
11,2 |
1500 |
50 |
74,2 |
0,8 |
G1 |
Возбудитель |
0,25 |
22 |
11,3 |
1500 |
|
|
|
M2 |
П-52 |
6,5 |
230 |
28,2 |
1450 |
|
85,7 |
|
Литература: [1]§37.1, §35.5; [2]4.1, 4.3, 4.15;
[4] 17. с.140-146.
3. Лабораторная работа №3. Исследование трехфазного асинхронного двигателя с короткозамкнутым ротором
3.1. Цель работы
Исследование статических характеристик: холостого хода, короткого замыкания, рабочих, механических и регулировочных, при симметричном и несимметричном питании асинхронного двигателя.
3.2. Описание лабораторной установки
И
сследование
асинхронного двигателя с короткозамкнутым
ротором Ml при симметричном
питании от трехфазной сети осуществляется
по схеме изображенной на рис.3.1.

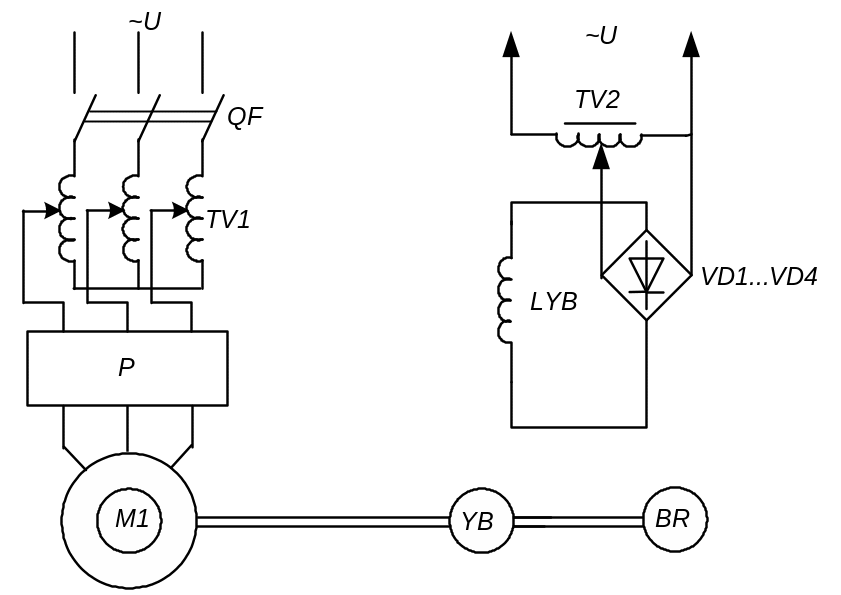

Рис. 3.1. Исследование асинхронного двигателя с короткозамкнутым ротором
Схема подключается к сети автоматическим выключателем QF. С помощью трехфазного автотрансформатора TV1 через измерительный комплект К505 подается регулируемое напряжение на исследуемый электродвигатель M1. Изменение и измерение момента на валу асинхронного двигателя Ml осуществляется электромагнитным тормозом YB, который подключен к однофазной сети через управляемый источник постоянного тока, собранный на лабораторном автотрансформаторе TV2 и четырех диодах VD1...VD4. Измерение частоты вращения на стенде производится цифровым датчиком скорости BR в об/мин.
При несимметричном питании трехфазной асинхронной машины изменения в схеме рис.3.1 касаются только подключения статорной обмотки двигателя Ml. На рис.3.2 показано подключение асинхронного двигателя на однофазную сеть. При таких схемах подключения асинхронный двигатель на время пуска замыкается переключателем SA на фазосдвигающее устройство, а в случае рис.3.2-а на три фазы питающей сети.
Р – комплект измерительных приборов К – 505;

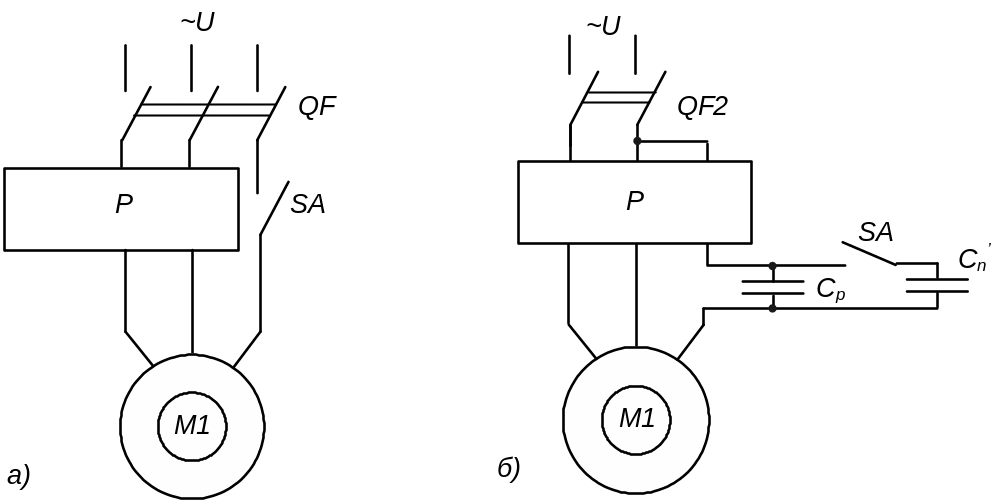

Рис. 3.2. Схема подключается асинхронного двигателя в однофазную сеть
