3.4.6. Снятие искусственных механических характеристик

Снятие искусственных механических характеристик для различных форсированных напряжений источника питания, отличных от номинального выполняется так же, что и для пункта 3.4.5.

3.4.7. Испытание асинхронного двигателя

Испытание асинхронного двигателя при несимметричном питании осуществляется по схемам рис. 3.2.

, (3.22)

, (3.23)

, (3.24)

где – индуктивное сопротивление короткого замыкания.

3.4.8. Частотное управление

Наиболее распространённым способом регулирования скорости машин переменного тока является частотное управление. Поэтому для снятия скоростной характеристики = (f) асинхронного двигателя М1 необходим источник питания переменного тока с регулируемой частотой, в качестве которого мы будем использовать трёхфазный асинхронный генератор G1, управление которым описано во второй лабораторной работе. При выполнении этого пункта обмотку статора исследуемого асинхронного двигателя необходимо соединить в треугольник, так как применяемый синхронный генератор рассчитан на номинальное напряжение 220 В.

Принципиальная электрическая схема лабораторной установки, собирается согласно рис.3.4.

Δ

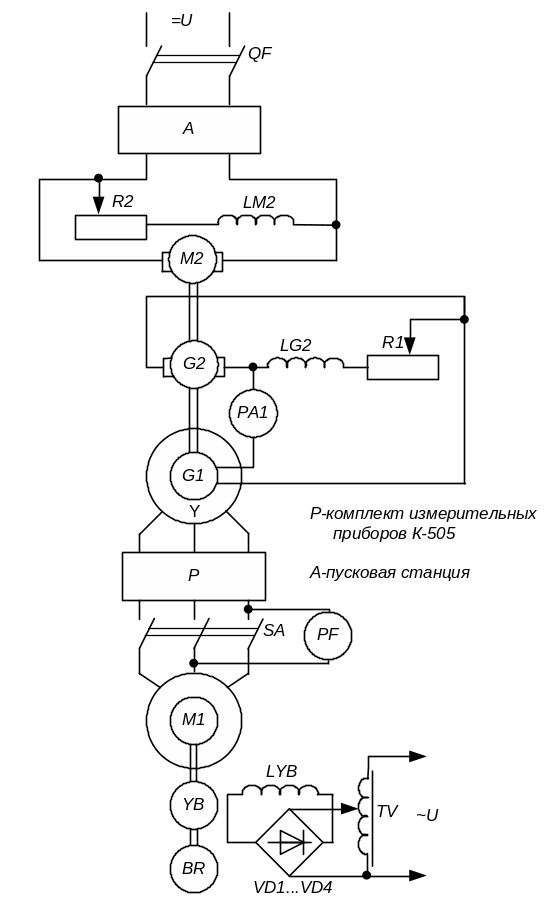

Рис.3.4. Схема лабораторной установки

При выполнении эксперимента следует строго придерживаться следующей последовательности:

осуществить пуск двигателя постоянного тока М2;

резисторами и установить частоту и напряжение асинхронного генератора G1 ( , );

по комплекту измерительных приборов К505 проверить симметрию напряжений трех фаз синхронного генератора G1;

перед пуском асинхронного двигателя установить регулятор автотрансформатора TV в нулевое положение;

выключателем SA осуществить пуск на холостом ходу трехфазного асинхронного двигателя M1;

снять характеристики при для двух случаев, когда момент на валу М=0 и М=0,25 М_н –const.

Результаты эксперимента заносятся в табл. 3.4 по форме 7.

Таблица 3.4

Форма 7

№ замера

Опытные данные

Расчеты

n

M

f

I

P

A

A

A

Вт

Вт

Вт

Об/мин

Н∙м

Гц

А

Вт

Рад/с

ПРИМЕЧАНИЕ. При измерении резистором R2 частоты вращения синхронного генератора G1 происходит одновременно и изменение величины его напряжения. Поэтому для выполнения условия – const следует резистором R1 поддерживать эту величину постоянной.

Расчеты

, (3.25)

, (3.26)

, (3.27)

Для измерения частоты а в случае отсутствия на стенде частотомера PF можно использовать осциллограф.
