4.6. Конструктивные узлы и детали
4.6.1. В работе необходимо разработать следующие узлы: карниз или парапет здания; конструкции заполнения оконных проемов; цоколь здания (рис. 11–14).
Допускается выполнить данные узлы в виде фрагмента, разреза стеновой ограждающей конструкции в масштабе 1:10 или 1:20.
4.6.2. Конструктивные узлы и детали выполняются на стадии рабочих чертежей.
Все детали в узлах должны выполняться в привязке к разбивочной модульной оси.
В узлах должны быть указаны марки, материалы, размеры деталей с использованием условных обозначений, рекомендуемых правилами оформления строительных чертежей.
.
Рис. 11. Перемычки:
а – рядовая; б – армокаменная; в – металлическая;
г-е – сборные железобетонные; 1 – арматура; 2 – цементный раствор;
3 – арматурный каркас; 4 – двутавр; 5 – раствор; 6 и 7 – железобетонные перемычки рядовые; 8 и 9 – железобетонные перемычки усиленные

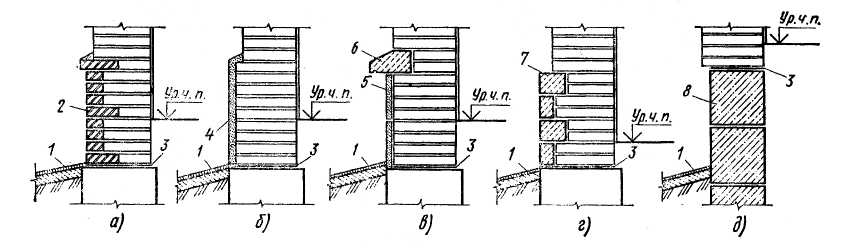

Рис. 12. Цоколи:
а – кирпичный; б – то же, оштукатуренный; в – облицованный плитками; г – облицованный камнем; д – бетонный из фундаментных блоков;
1 – отмостка; 2 – облицовочный кирпич; 3 – изоляция стены; 4 – цементная штукатурка;
5 – облицовочные плитки; 6 – кордонный камень; 7– камень в перевязку с кладкой;
8 – фундаментные блоки

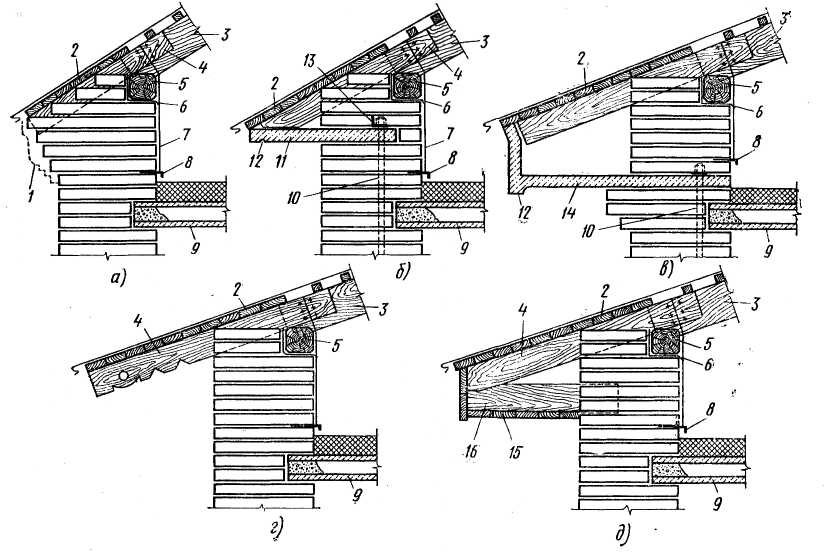

Рис. 13. Карнизы:
а – кирпичный; б – железобетонный; в – кирпично-железобетонный; г – деревянный с открытыми кобылками; д – то же, зашитый досками; 1 – профиль штукатуренного карниза; 2 – участок сплошной обрешетки у карниза; 3 – стропильная нога; 4 – кобылка; 5 – мауэрлат; 6 – толь;
7 – проволочная скрутка; 8 – костыль (ёрш); 9 – чердачное перекрытие; 10 – анкер; 11 – карниз;
1
Рис.
14. Детали примыкания кровли к парапету: 1
– стена; 2 – костыли; 3 – оцинкованная
сталь; 4
– мастика; 5 – стальная полоса; 6 –
дюбель; 7
– раствор; 8 – воронка внутреннего
водостока;
9
– защитный слой; 10 – рубероид
(дополнительный слой);
11
– основной рубероидный ковер; 12 –
выравнивающий слой; 13 – утеплитель; 14
– плита; 15 – парапетная плитка
16 – доска, заделанная в стену
5. Расчетно-пояснительная записка
5.1. Общая часть
5.1.1. Задания на проектирование
В этом пункте необходимо выписать основные данные по номерам своих вариантов.
5.1.2. Классификация объекта.
Определение классов объекта по назначению, огнестойкости, долговечности.
5.1.3. Климатические показатели.
Температура холодной пятидневки, температура холодных суток, абсолютная минимальная температура за год – для заданного климатического района.
5.1.4. Санитарно-техническая характеристика объекта.
Категория производства по пожарной опасности, температура и влажность воздуха внутри помещения, санитарная характеристика производственного процесса.
5.1.5. Характеристика гидро-геологических условий площадки строительства.
Характеристика рельефа площадки, характеристика основания, глубина сезонного промерзания, уровень грунтовых вод.
