4.2. Планы
4.2.1. После уяснения и четкого представления о композиционной и конструктивной системе проектируемого здания, студент должен провести систему модульных плоскостей, которые являются абстрактным остовом здания.
При разработке планов следы модульных плоскостей, называемые модульными осями, служат основой для ориентации объемно-планировочных и конструктивных элементов с учетом их унифицированных размеров.
Система модульных осей в тонких линиях наносится на лист (рис. 1,а). Затем в соответствии с правилами привязки строится горизонтальная проекция наружных стен и перегородок с оконными и дверными проемами (рис.1,б, 1,в и 1,г).
4.2.2. Толщина наружных стен должна удовлетворять требованиям теплоизоляции, перегородок – звукоизоляции. Размеры оконных проемов должны соответствовать требованиям естественной освещенности.
4.2.3. На чертеже плана необходимо указать наименования помещений (можно привести экспликацию помещений и размеры их площадей), изобразить санитарно-техническое оборудование, показать расположение простенков и оконных проемов, направление открывания полотен дверей и ворот и дать деталировочные, межосевые и габаритные размеры.
4.2.4. На чертежах плана изображаются лестничные клетки и крыльца входов (для планов первых этажей). Кроме того, на чертежах должны быть приведены размеры всех помещений, указанных на плане, толщина всех внутренних стен и перегородок, а также привязка граней капитальных стен к разбивочным осям (рис. 1,д и 1,е).

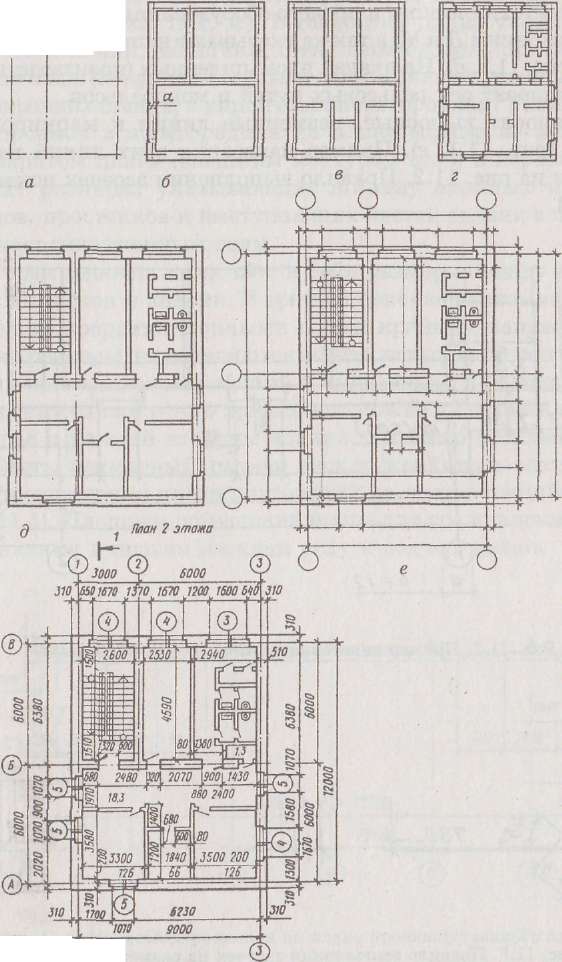

Рис. 1. Порядок выполнения плана здания
4.2.5. Для зданий с кирпичными стенами ближайшую к изображению размерную цепочку следует использовать для указания размеров проемов и простенков. Для стен жилых крупнопанельных зданий такую размерную линию не показывают, т.к. места расположения оконных и дверных проемов предусмотрены типами используемых стеновых панелей. Для промышленных зданий с ленточным остеклением необходимость указания таких цепочек также отпадает. На второй от изображения размерной цепочке указываются расстояния между соседними координатными осями. Последним размером указывается расстояние между крайними разбивочными осями (рис.1,е).
4.2.6. Выполнение обводки плана следует производить по окончании вычерчивания в тонких линиях всего чертежа. При этом капитальные стены и колонны обводят линиями основного контура, а перегородки – более тонкими. Заполнение оконных проемов показывают одной, двумя или тремя тонкими линиями (в зависимости от того, используется одинарное, двойное или тройное остекление).
4.2.7. В названиях планов этажей здания указывается его вертикальная отметка, например "План на отм. 0.000" или номера этажей, например «План 2 этажа» (рис.2).

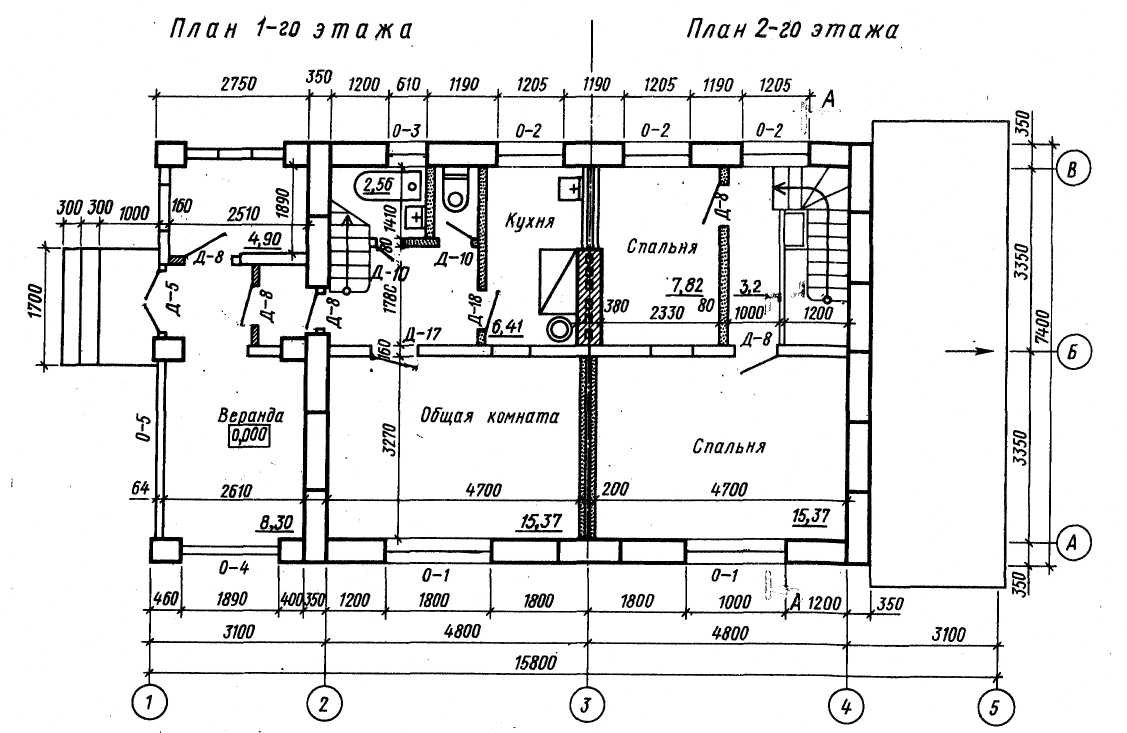

Рис. 2. Пример выполнения плана крупноблочного жилого дома
4.3. Разрез
4.3.1. Разрез должен передавать объемное и конструктивное решение здания.
На чертеже разреза необходимо показать все надземные конструкции, причем конструкции, попавшие в плоскость разреза, следует выделять условными обозначениями в соответствии с действующими правилами оформления строительных чертежей.
Чертеж разреза должен содержать: разбивочные оси; их маркировку; размеры в осях; привязку конструкций к осям; отметки, фиксирующие характерные перепады высот от подошвы фундамента до верха кровли; разрезку стеновых панелей; марки сборных элементов, принятых по каталогу; крановое оборудование, его грузоподъемность.
Состав многослойных конструкций (перекрытий, покрытий, полов) поясняется надписями в виде выносок с полочками с указанием типа и марки изделия, материала, толщины конструктивного слоя.

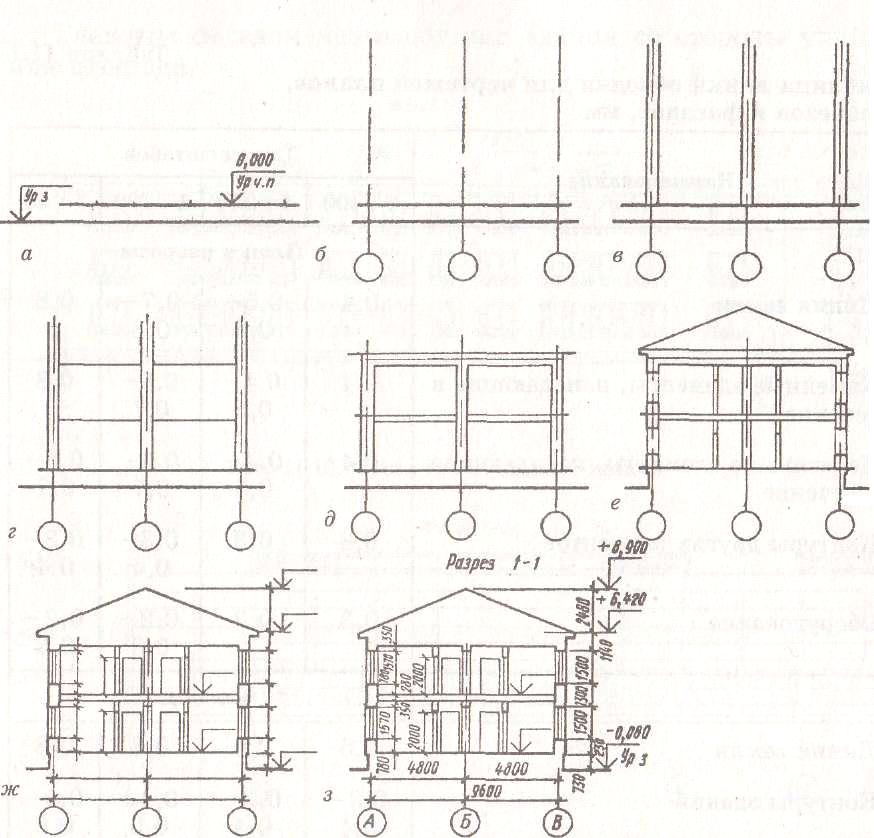

4.3.2. Вычерчивание архитектурно-строительных чертежей разрезов выполняется в следующей последовательности:
– на поле чертежа наносят разбивочные оси, после чего намечаются уровни земли, полов этажей, низа несущих конструкций покрытия и конька крыши при скатной кровле (рис. 3,а – 3,е);
– прорисовывают в тонких линиях капитальные стены и перегородки, попавшие в разрез, и опирающие на них перекрытия (рис. 3,д);
– вычерчивают (в тонких линиях) внешние контуры конструкций покрытия, показывают пересекаемые секущей плоскостью дверные и оконные проемы, конструкции лестничных клеток и т.д (рис.3,е,ж).
4.3.3. Конструкции, расположенные ниже перекрытия (пола) первого этажа не показываются. Однако в учебных целях при выполнении курсового проекта, для лучшего понимания конструкции здания в целом, представляется целесообразным на чертежах разрезов показать и конструкции фундаментов.
4.3.4. При наличии в зданиях подъемно транспортного оборудования последнее показываются на чертеже схематически.
4.3.5. После окончания вычерчивания разреза в тонких линиях выполняется нанесение размерных линий. На разрезе должны быть показаны расстояния между смежными разбивочными осями, толщина стен и привязка их граней к разбивочным осям, вертикальные размерные цепочки с указанием расстояний между перекрытиями толщиной перекрытий (включая конструкции полов). Указываются отметки полов этажей здания, лестничных площадок, низа несущих конструкций покрытия, низа и верха проемов в наружных стенах, отметки карнизов, парапетов и конька крыши, отметки земли в местах примыкания к наружным стенам (рис.3). При этом за нулевую отметку принимают отметку чистого пола первого этажа. Отметки конструкций ниже нулевой отметки указываются со знаком «-», расположенные выше – со знаком «+». Помимо размеров на разрезах указывают в виде выносных надписей конструкции междуэтажных и чердачных перекрытий и покрытия.
4.3.6. Вертикальные отметки следует проставлять в метрах до тысячного знака после запятой. Например, 2,800. Над чертежами разреза следует указать наименование проекций. Например "Разрез 1-1".

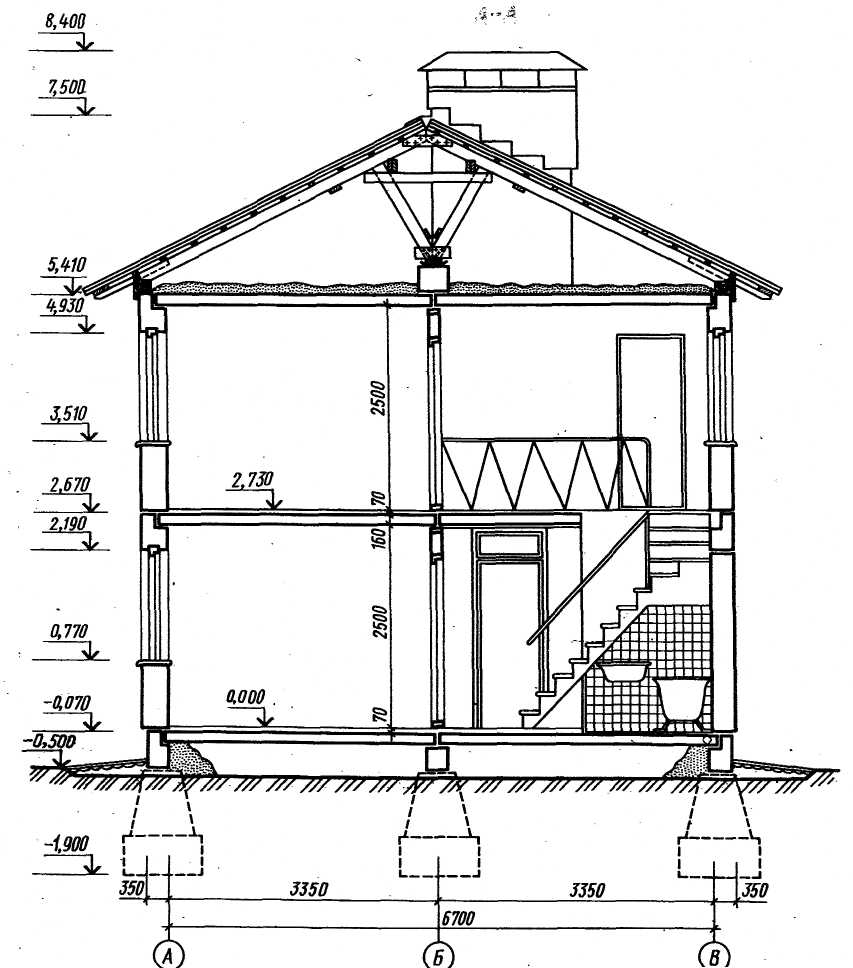

Рис. 3. Пример выполнения поперечного архитектурного разреза гражданского здания с несущими продольными стенами
Окончательно оформленный разрез жилого крупноблочного дома показан на рис. 4, а одноэтажного промышленного здания на рис. 5.

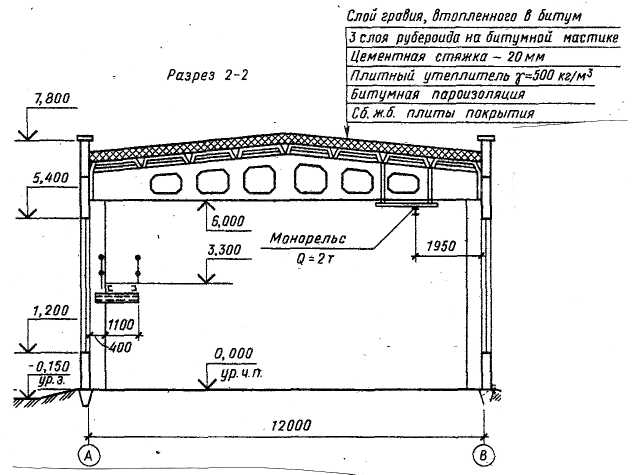

Рис. 5. Пример выполнения разреза одноэтажного промышленного здания
