Утп( р |

( '()Н(ПЧ)М(|),1КуЛ1.ТПГ,1

полиграфической Т6ХНИКИ итехнологии

Составитель И.П.Королев, доцент

Методические указания по выполнению ку ргоной p.i( i< >ты подп >•■ товлены на кафедре печатного и послепечатгк пч> обо рудо it.i 11 ия

©В.П.Королев, 2006 © Московский государственный университет печати, 2006

ВВЕДЕНИЕ

В настоящее время перед машиностроителями поставлена задача значительного повышения показателей качества полиграфических машин при непрерывном росте объема их выпуска.

Одним из важнейших показателей качества является точность работы как составных частей, так и машины в целом.

Выполнение курсового проекта должно помочь студентам освоить теоретический курс и получить навыки в использовании нормативно-технической документации при расчете допусков размеров, формы и расположения поверхностей деталей.

При выполнении курсовой работы студентам рекомендуется пользоваться или Государственными стандартами, или справочником «Допуски и посадки», в котором эти стандарты приведены.

Условия эксплуатации редуктора и требования к точности его работы для каждого из 60 вариантов приведены в табл. 1.1.

В этой же таблице указаны числа зубьев z для каждого из четырех зубчатых колес редуктора, а также индекс схемы тихоходной ступени редуктора (Б, В, К и М). Схема редуктора показана на рис. 1.1, схема тихоходной ступени — на рис.. 1.2—1.5.

В табл. 1.1 приведены также условия эксплуатации редуктора и требования к точности его работы.

В табл. 1.2 приведены модули зубчатых колес (m_v m₂, ш₃ и т₄), монтажная нмсотс) подшипников Г, динамическая грузоподъемность подшипника С, внутренний Dj и наружный D₂ диаметры колец подтип i [ и v <ж и диаметры вала тихоходной ступени в различных сече-ииях /'„/', и /Л,.

В табл. 1.3—1.6 приведены номинальные размеры деталей тихоходной ступени редуктора для схем Б, В, К и М соответственно.

1. Задание на курсовую работу

Определить степень точности зубчатых колес редуктора.
Определить вид сопряжения зубчатых колес тихоходной ступени редуктора.
Назначить допуски на относительное расположение отверстий под опоры валов тихоходной ступени в корпусе редуктора.
Определить класс точности подшипников качения и допуски расположения посадочных поверхностей под подшипники качения. ,

Определить посадку зубчатого колеса на вал тихоходной ступени редуктора.
Определить посадки при установке подшипников качения на вал тихоходной ступени и в корпус редуктора.
Определить допуски формы и расположения и шероховатость посадочных поверхностей вала тихоходной ступени под подшипники качения.
Установить наименьший осевой :<<i:»op п. iл, гш хоходной ступени редуктора.
Определить допуски на размеры деталей редуктора, исходя из требований к осевому зазору тихоход) и Mi ступени редуктора.

1.10.Установить размеры, допуски и посадки пик точного соединения вала тихоходной ступени с зубчатым коле. . mi, y< тшюпить допуски расположения шпоночных пазов вала ТИХ< »н i >ДН0Й ступени.

1.11. Установить радиусы закругления, фаски и допуски на пе- сопрягаемые размеры вала тихоходной ступени.

Оформить рабочий чертеж вала тихоход! к >й < ту! н'ии pi -дуктора.
Оформить пояснительную записку.

Таблица 1.2

Параметры зубчатых колес и подшипников для тихоходном ступени Б, В, К и М (линейные — в мм, грузоподъемность С — и к11)

Обозначение параметров	Номер исполнения
Обозначение параметров	1	2	3	4	5	6	7	8	9	10
т,, т₂	1	1,25	1,5	1,75	2	2	2,25	2,5	2,75	3
т., т, J 4	1,5	2	2,5	2,75	3,5	3,5	3,5	4	4,5	4,5
Kf Кг	1?	18	20	28	32	36	42	48	48	50
Ку К*	30	36 •	\40	50	56	63	71	80	80	90
т	18,3	21	23	25,5	27,5	29,5	32	34	36	38,5
D,	25	30	35	40	45	50	55	60	65	70
^D2	62	72	80	90	100	110	120	130	140	150
D,	26	32	36	42	48	53	56	63	67	75
^D<	30	36	40	48	53	60	63	71	75	85
D,	24	28	34	38	42	48	53	56	63	67
С	29,6	40	48	61	76	97	107	118	134	168

rti

о со

СО

•л

СО

ю ■*

о ю

+2*

со

о со

*Г

СЧ

со

•Ч"

г*-

О)

со

■ч-

CJ)

СО

t⁴»

с*>

о ю

аботы

о с

>s о-

о- 5 й

его

а & ё

А м S

О « is

со о"

to о

СП

СО

со

со о

•о о

О)

о"

со

СО

со

со со

СО

о"

S ® «О I. О

Б о

э ^ &>

^ш 2 аз ой ш Ж Я 5!

₁

о го

со

СО

со

о ю

о со

(

о о. к 7

>о в Е J

£ 1 о ^х

о сч

СЧ

о со

СО

1С

со

СО

со

а и

о, 1—

5 | =

ГО

со

р-

со

О)

■ч¹

ел

со

3 < ^§

о.

со

г*-

со

СЧ

г^

О) СО

со со

р-

СО СО

СО

со

О)

сч

сч сч

СО CN

СО

г*.

со

от сч

о со

со

сч

СО

со

CJ)

ПЗ О

И 5

сч

со

■ч*

СО

О)

сч

со

-■а¹

со

г^-

ю.

со

Ьй

иа

СО

[Д

со

[Д

со

•о

<о

п-

«н

СЧ

со

■•*

•о

СО

г*~

со

л: Г',,

1 И

Продолжение табл. 1.1

Номер варианта	Схема тихоходной ступени		Z,.^Z3	^Z2'*4	мин	Суммарное пятно контакта, %, не менее		Наибольший осевой зазор S_max, мм	л, об/мин	Р. кН	f,.-C	t₂rc
Номер варианта	индекс	номер исполнения	Z,.^Z3	^Z2'*4	мин	по высоте	по длине	Наибольший осевой зазор S_max, мм	л, об/мин	Р. кН	f,.-C	t₂rc
18	В	8	20	76	10	25	35	0,85	900	10	+ 60	+ 50
19	К	9	21	75	8	30	35	0,65	1000	22	+ 40	+ 35
20	м	10	22	74	9	30	40	0,65	1200	10	+ 45	+ 35
21	Б	1	23	73	14	35	40	0,85	1500	5	+ 45	+ 40
22	В	2	24	72	12	35	45	0,8	600	9	+ 50	+ 40
23	К	3	25	71	9	40	45	0,65	700	3	+ 60	+ 50
24	м	4	26	70	9	40	50	0,6	750	7	+ 60	+ 55
25	Б	5	27	69	8	45	50	0,45	900	15	+ 40	+ 35
26	В	6	28	68	8	45	55	0,9	1000	7	+ 45	+ 35
27	К	?	29	67	10	45	60	0,85	1200	10	+ 45	+ 40
28	N4	8	30	66	8	20	25	0,65	1500	22	+ 50	+ 40
29	Б	9	31	65	9	20	30	0,6	з::	10	+50	+ 45
30	В	10	32	64	12	25	30	0,5	"	5	+ 55	+ 45
31	К	1	18	78	14	25	35 0,85		-5	9	+ 55	-4<:
32	м	2	19	77	15	^:С	IS %1			10	+60	-:л
33	Б	3	20	76	10	Q.65			: :■ j	4	+ 60	+ 55
34	3	4	21	75	7	^г			1200	8	+ 40	+ 35
35	К	5	22	74	7 45 ; 5				1500	15	+ 45	+ 35

Продолжение табл. 1.1

Номер варианта	Схема тихоходной ступени		z,.z_a	ЧА*	[Дф Ь 1 Чред!' МИН	Суммарное пятно контакта, %, не менее		Наибольший осевой зазор 5 , мм	л, об/мин	Р,кИ	t, 'С	t₂,°C
Номер варианта	индекс	номер исполнения	z,.z_a	ЧА*	[Дф Ь 1 Чред!' МИН	по высоте	подлине	Наибольший осевой зазор 5 , мм	л, об/мин	Р,кИ	t, 'С	t₂,°C
36	М	6	23	73	9	40	45	0,9	600	7	+ 45	+ 45
37	Б	7	24	72	10	40	50	0,85	700	10	+ 50	+ 45
38	В	8	25	71	8	45	50	0,75	750	20	+ 55	+ 50
39	К	9	26	70	8	45	55	0,65	900	12	+ 55	+ 50
40	м	10	27	69	14	45	60	0,45	1000	3	+ 60	+ 55
41	Б	1	28	68	15	20	25	0,8	1200	5	+ 40	+ 35
42	В	2	29	67	12	20	30	0,7	1500	6	+ 45	+ 35
43	К	3	30	66	10	25	30	0,6	600	9	+ 45	+ 40
44	М	4	31	65	10	25	35	0,55	700	7	+50	+ 40
45	Б	5	32	64	8	30	35	0,45	750	7	+ 50	+ 45
46	В	6	18	78	8	30	40	0,9	900	15	+ 55	+ 45
47	К	7	19	77	8	35	40	0,85	1000	7	+ 55	+ 50
48	м	8	20	76	9	35	45	0,75	1200	10	+ 60	+ 50
49	Б	9	21	75	8	40	45	0,7	1500	21	+ 40	+ 35
50	В	10	22	74	9	40	50	0,5	600	10	+ 45	+ 35
51	К	1	23	73	13	45	50	0,85	700	4	+ 45	+ 40
52	М	2	24	72	14	45	55	0,8	750	8	+50	+ 40
53	Б	3	25	71	12	45	60	0,65	900	9 +50		+ 45 \

Таблица 1.3

Номинальные размеры деталей тихоходной ступени редуктора для схемы Б

Обозначение размера				Номер исполнения
Обозначение размера	1	2	3	4	5	6	7	8	9	10
*,	10	10	12	12	14	15	16	18	20	20
^	20	22	24	32	38	40	48	53	53	56
Б₃	30	36	40	50	56	63	71	80	80	85
Ъ	4,4	5	6	7	7	8	14	12	14	12
Б₅	112	125	140	165	185	200	230	250	260	270
*<з	26	32	36	45	50	56	63	71 /	70	75
Ь	2	2	2	2,5	3	3,5	4	4,5	' 5	5
Б*	140	160	180	220	240	260	300	340	340	360

Таблица 1.4

Номинальные размеры деталей тихоходной ступени редуктора для схемы В

Обозначение размера	Номер исполнения
Обозначение размера	1	2	3	4	5	6	7	8	9	10
^в,	10	10	12	12	14	15	16	18	20	20
^Вг	32	39	43	54	60	67	78	86	88	92
&,	22	25	27	36	42	44	55	59	61	63
в<	2,3	3	3	3,5	3,5	3	3	3	3,5	3,5
в₅	108	120	135	158	178	195	224	244	254	265
**	27	34	36	46	50	56	66	74 •	76	80
в₇	2,5	2,5	3,5	4	5	5	6	6	6	6
в₈	140	170	190	230	250	270	300	340	340	360

Таблица 1.5

Номинальные размеры деталей тихоходной ступени редуктора для схемы К

V /

Обозначение размера	Номер исполнения
Обозначение размера	1	2	3	4	5	6	7	8	9	10
*■	6	6	8	8	8	8	8	10	12	12
К	4,2	4,5	5	5	6,5	7	8	8	8	8
_к	34	40	45	56	63	71	85	90	95	100

Продолжение табл. 1.5

Обозначение размера	Номер исполнения
Обозначение размера	1	2	3	4	5	6	7	8	. 9.	10
V	20	22	24	32	38	40	48	53	53	56
^	112	125	142	165	185	200	230	248	260	274
*б	26	32	36	45	50	56	63	71	71	1 75
к-,	1.5	1,5	1,5	2	2	3	3,5	4	4	4,5
к_я	140	170	190	230	250	270	300	340	340	360

Таблица 1.6

Номинальные размеры деталей тихоходной ступени редуктора для схемы М

Обозначение размера				Номер исполнения
Обозначение размера	1	2	3	4	5	6	7	8	_s	1 ^,0
М,	98	ПО	122	148	164	180	205	220	240	\| 250
м₂	32	38	42	54	60	70	82	;;ь	! 90	96
М₃	20	22	24	32	38	40	48	53	63	63
м₄	2,2	2	2,5	3	3	2,5	2	3	3,5 .	3
м₅	2	2	2	2	2,5	3	3	3,5 1	3,5 1	3,5
Ч	27	33	:».'>	46	50	60	70	74 ;	80	i'A
м₇	2,5	2.5	3,5	4	5	5	6	6	⁵ _1	6
м₈	140	170	\|()()	230	250	1 270	300	340	340	360

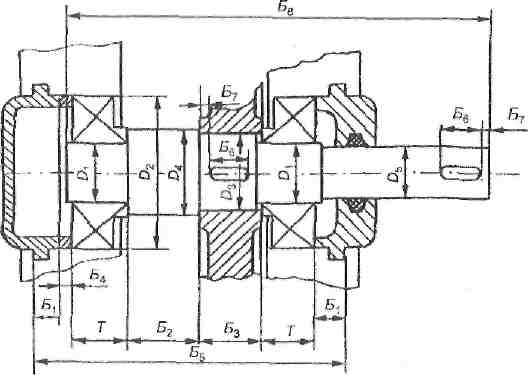

Рис. 1.2. Схема тихоходной ступени редуктора Б

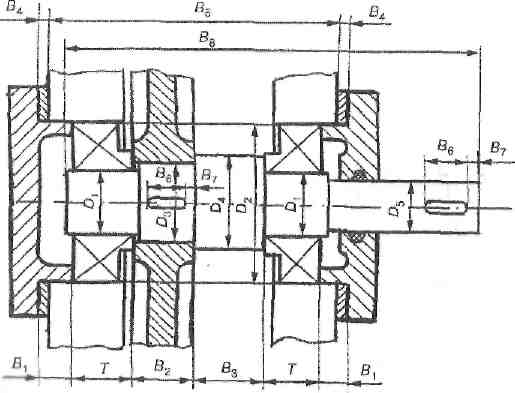

Рис. 1.3. Схема тихоходной ступени редуктора В

Рис. 1.1. Схема редуктора: 1, 2, 3, 4 — зубчатые колеса; 5 — быстроходный вал; 6 — тихоходный вал

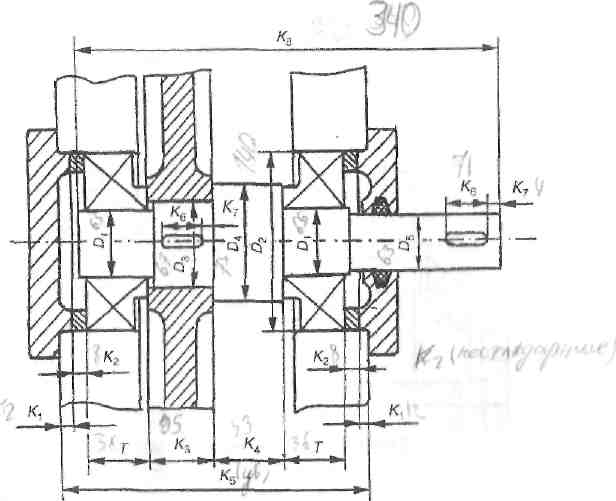

Рис. 1.4. Схема тихоходной ступени редуктора К

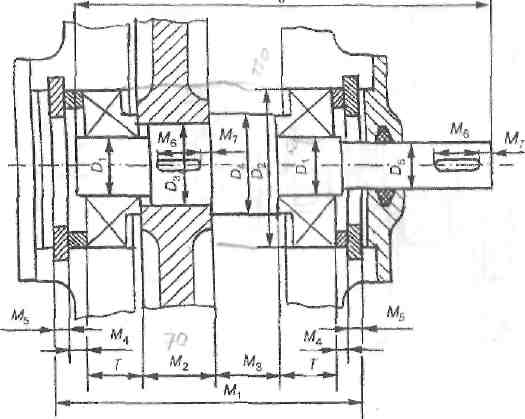

Рис. 1.5. Схема тихоходной ступени редуктора М

2. Порядок выполнения курсового проекта

По номеру зачетной книжки установить вариант курсового проекта (см. введение).

На основании соответствующих рисунка и таблицы подготовить исходные данные для выполнения курсового проекта и начертить эскиз вала тихоходной ступени редуктора.

Номинальные диаметры валов даны в задании. Номинальная длина участков вала принимается исходя из функционального назначения деталей, устанавливаемых на вал. В качестве базовой поверхности, относительно которой можно назначать остальные размеры, целесообразно принять буртик вала, ограничивающий осевое перемещение зубчатого колеса вправо (рис. 2.1). Номинальный размер L_xдолжен быть на 1 — 2 мм меньше ширины ступицы зубчатого колеса, устанавливаемого на цилиндрическую поверхность D₃. В этом случае внутреннее кольцо подшипника, установленного на цилиндрическую поверхность D_v будет ограничиваться от осевого смещения вправо ступицей зубчатого колеса, а не буртиком вала. Левый торец вала является свободной поверхностью. За номинальную длину уча-стк^1₂целесообразно принять величину, не меньшую суммы номинальных ширины ступицы зубчатого колеса и монтажной высоты подшипника. Номинальная длина участка 1₃ Дана в задании. Номинальная длина участка L₄ определяется по аналогии с длиной участка L₂- Номинальная длина вала L₅ дана в задании.

Длина участка L₆ является справочной и может не наноситься на чертеж (ГОСТ 2.307 - 68).

-•• -EZE

Г3&\

_ч

_.. О Q

_W~T^

1-2

Рис. 2.1. Эскиз вала

з£.

При выполнении п. 1.5 — 1.11 задания на эскиз вала необходимо наносить условные обозначения полей допусков размеров, допусков формы и расположения поверхностей и параметры шероховатости. На основании эскиза разрабатывается чертеж вала (п. 1.12 задания).

2.1. Исходные данные

2.1.1. Требования к точности работы редуктора:

допуск на кинематическую точность редуктора [А(р ];
наибольший осевой зазор вала тихоходной ступени редуктора 5_тах;
суммарное пятно контакта зубьев в передаче (по высоте и подлине).

2.1.2. Условия эксплуатации редуктора:

частота вращения вала быстроходной ступени при работе редуктора л;
динамическая эквивалентная нагрузка Р;
предельное значение температуры зубчатых колес t_i и корпуса t₂ при работе редуктора.

2.1.3. Материал зубчатых колес и валов редуктора — сталь 40Х ГОСТ 4543 — 79 (для всех вариантов).

2.1.4. Материал корпуса редуктора — чугун СЧ 15 ГОСТ 1412 — 79 (для всех вариантов).

2.1.5. Параметры зубчатых колес редуктора сведены в табл. 2.1.

Таблица 2.1

Номер зубчатых колес	Число зубьев, z	Модул i. in, мм	Диаметр делительной окружности d, мм	Ширина зубчатого венца Ь . мм
1
2
3
4

Диаметр делительной окружности d = /т.
