Лабораторная работа №1
Изучение труб, фасонных частей и арматуры применяемой при устройстве внутреннего водопровода
Цель работы: Ознакомиться с типами и материалами труб и фасонных соединительных частей к ним для прокладки внутреннего водопровода. Изучить виды арматуры, устанавливаемой на сетях внутреннего водопровода.
Ход работы: При прокладке внутренних сетей водоснабжения применяют горизонтальные и вертикальные трубы, работающие в сетях для хозяйственно-питьевого водоснабжения с рабочим давлением 0,6 МПа, в сетях противопожарного водоснабжения под давлением 0,9 МПа. Для прокладки сетей внутреннего водоснабжения используют трубы стальные с внутренней оцинковкой, пластмассовые и чугунные.
Стальные трубы изготавливают следующих диаметров:10;15;20;25;32;40;50;60;80;90;110;
125;140;150 мм. Длины труб расположены в интервале 4-7 м. Для хозяйственно-питьевого водоснабжения применяют оцинкованные стальные водогазонапорные трубы. Для хозяйственно-противопожарного водоснабжения зданий, внутреннюю сеть водоснабжения выполняют из стальных труб.
Пластмассовые трубы обладают меньшим весом, небольшим гидравлическим сопротивлением и большой коррозионной стойкостью. К недостаткам следует отнести меньшую механическую прочность при повышении температуры и значительный коэффициент линейного расширения. Полиэтиленовые трубы для противопожарного водоснабжения не используют. В зависимости от основных свойств полимеры бывают: «сшитый» полиэтилен; поливинилхлорид (ПВХ), ПНП, полипропилена и ПВДФ. Трубы ПВДФ используют при температуре -40 - +140 оС. Выпускаются в бухтах (200 м). За основу нормализации принят наружный диаметр, который при изменении толщины стенки остается постоянным, а внутренний диаметр изменяется.
Полный ряд наружных диаметров: 10; 12; 16; 20; 25; 32; 40; 50; 63; 75; 90; 110; 125; 140; 160; 180; 200; 225; 250; 280; 315; 355; 400; 450; 500; 560; 630; 710; 800; 900; 1000; 1200.

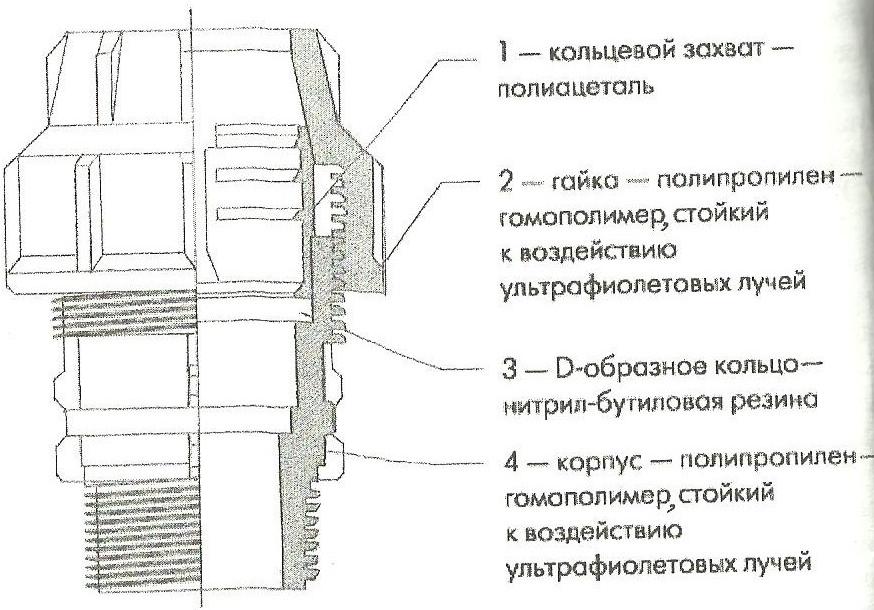

Соединяются с помощью фитингов (механический способ), резьбовое соединение с накидной гайкой. А так же используют фланцевое и муфтовое соединения (рисунок 1, 2).
Рисунок 1 – Фланцевое соединение труб из полимерных материалов |

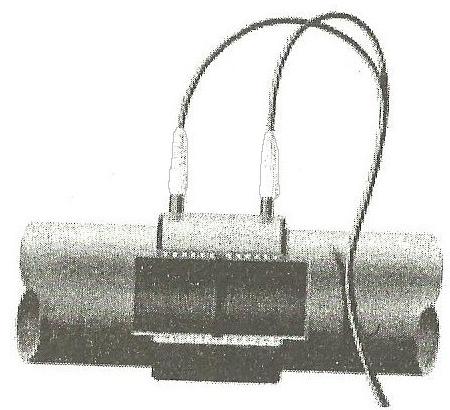

Рисунок 2 – Соединение труб с помощью электромуфты |
Резьбовое соединение с накидной гайкой изображено на рисунке 3.
Рисунок 3 – Накидная гайка
Для изготовления пластмассовых труб применяют композиционные материалы: металлопластик, углепластик и т. д. Металлополимерные трубы представляют собой многослойную конструкцию (рисунок 4). Применяется сердечник из тонкой алюминиевой трубы толщиной 0,5 – 2 мм, покрытый сшитым полиэтиленом. Полиэтилен зафиксирован на алюминиевом стержне клеем. Эти трубы объединяют в себе достоинства металлических и полимерных труб, при этом они лишены всех недостатков.

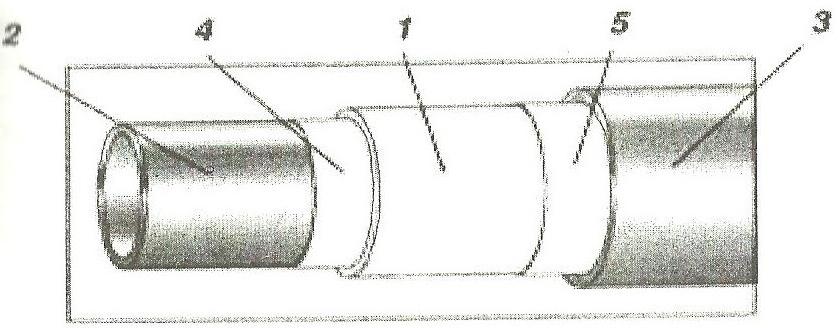

Рисунок 4 – Конструкция металлополимерной трубы
1 – слой алюминия; 2 – внутренний слой из сшитого методом электронного облучения полиэтиленом; 3 – наружный слой из сшитого полиэтилена; 4, 5 – два адгезионных слоя, связывающие между собой слои полиэтилена и алюминия.

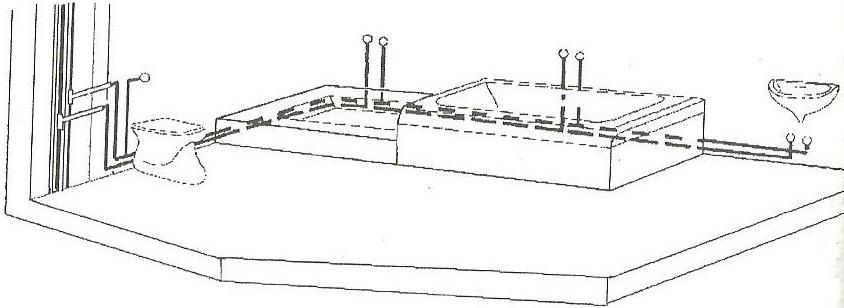

Полимерные трубы монтируют скрытой прокладкой конструкций. Разводку труб производят в полу (рисунок 5) и в стенах (рисунок 6)
Рисунок 5 – Разводка труб в полу
Рисунок 6 – Разводка труб в стене

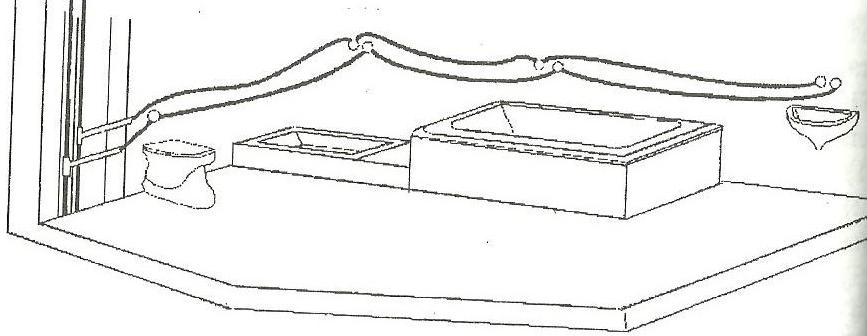

Для подключения водоразборной арматуры в квартирах и помещениях, полимерные трубы можно прокладывать открыто вдоль стен (рисунок 7).
Рисунок 7 – Разводка полимерных труб к водоразборным приборам
Т. к. полимерные трубы имеют температурный коэффициент линейного расширения в 10 раз выше чем у металла, при монтаже и проектировании устанавливают специальные компенсаторы, которые могут быть Г, П либо О-образные . Монтаж полимерных труб ведут в любом направлении. Для хозяйственно – питьевого водопровода допускается монтировать полимерные и комбинированные трубы, с условием, что следует применять трубы из материалов, разрешенных государственными органами санитарного надзора РБ.

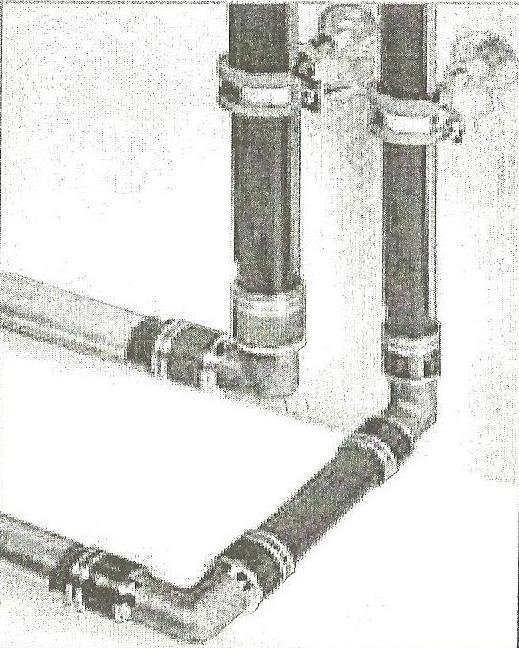

Выбор соединений труб зависит от материала, условий работы и прокладки трубопровода. Разъемные соединения выполнены из арматуры (в местах доступных для обслуживания).
Рисунок 8 – Разводка внутренней водопроводной сети

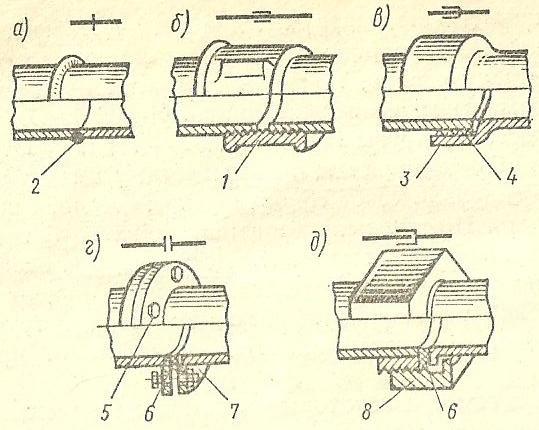

Соединения стальных труб, которые в зависимости от диаметра, длиной 4 – 7 м, изображены на рисунке 9а.
Рисунок 9а – Соединения труб
а – сварной стык; б – муфтовое разъемное; в – раструбное; г – фланцевое;
1 – муфта; 2 – сварной шов; 3 – раструб; 4 – уплотнение; 5 – болт с гайкой; 6 – уплотнительная прокладка; 7 – фланец; 8 – накидная гайка.

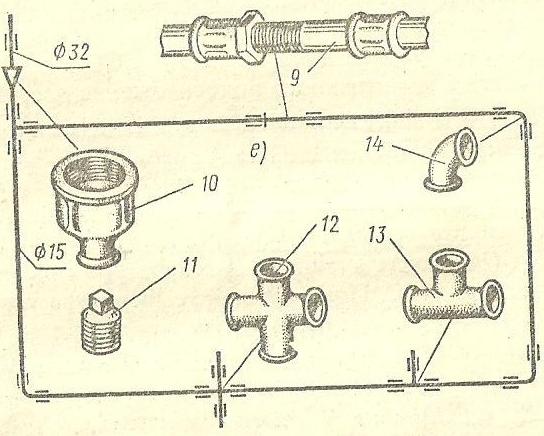

Для изменения направления труб используют фасонные части (фитинги), которые изображены на рисунке 9б.
Рисунок 9б – Соединения труб
9 – сгон; 10 – муфта; 11 – пробка; 12 – крест (крестовина); 13 – тройник; 14 – угольник.

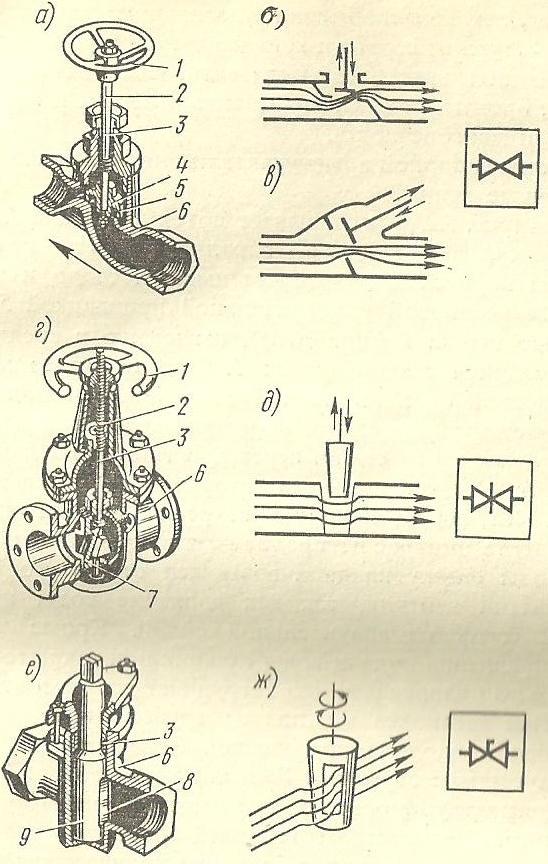

На сети водоснабжения устанавливается различная трубопроводная арматура. Для управления потоком жидкости. Запорная арматура – перекрывает поток жидкости и отключает отдельные участки трубопровода (рисунок 10). Для труб выполненных из стали, трубопроводную арматуру выполняют из чугуна.
Рисунок 10 – Запорная арматура
а – вентиль; б – схема прямого вентиля; в – схема вентиля «Косва»; г – задвижка; д – схема задвижки; е – кран пробковый; ж – схема пробочного крана.
Вентиль перекрывает поток клапаном, который перемещается параллельно оси потока жидкости. Недостаток – значительные потери давления, вызванного значительным потоком. Устанавливают на трубопроводах с диаметром до 50 мм.
Задвижка перекрывает поток под углом 90о к его оси. Задвижка допускает движение воды в любом направлении.
Так же на сети устанавливается регулирующая арматура:
- Регулятор давления;
- Регулятор расхода воды;
- Обратный клапан.
Водоразборная арматура предназначена для отбора воды из системы. Ее устанавливают с сантехническими приборами (мойкой, умывальником, унитазом и др.).
Водоразборная арматура является запорно – регулирующей, т. е., в процессе использования, регулирует расход, по окончании использования, герметично перекрывает поток. Наиболее распространенной является арматура вентильного типа, основной частью которой является вентильная головка с неразрезным шпинделем (рисунок 11а), передающим возвратно – поступательное движение клапану и арматура с разрезным шпинделем (рисунок 11б), передающая клапану только поступательное движение.

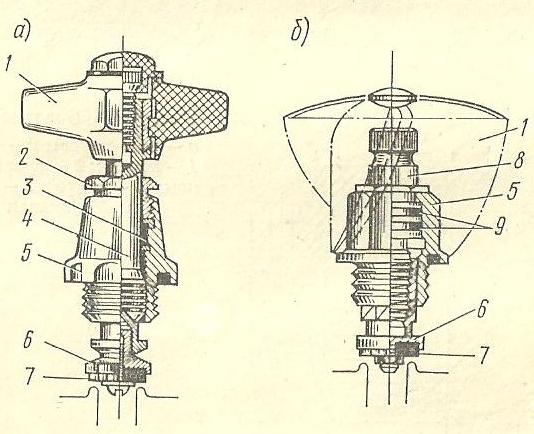

Рисунок 11 – Вентильные головки
1 – маховичок; 2 – нажимная гайка сальника; 3 – сальниковая набивка; 4 – шпиндель; 5 – корпус; 6 – клапан; 7 – прокладка; 8 – поворотная часть шпинделя; 9 – резиновые кольца.

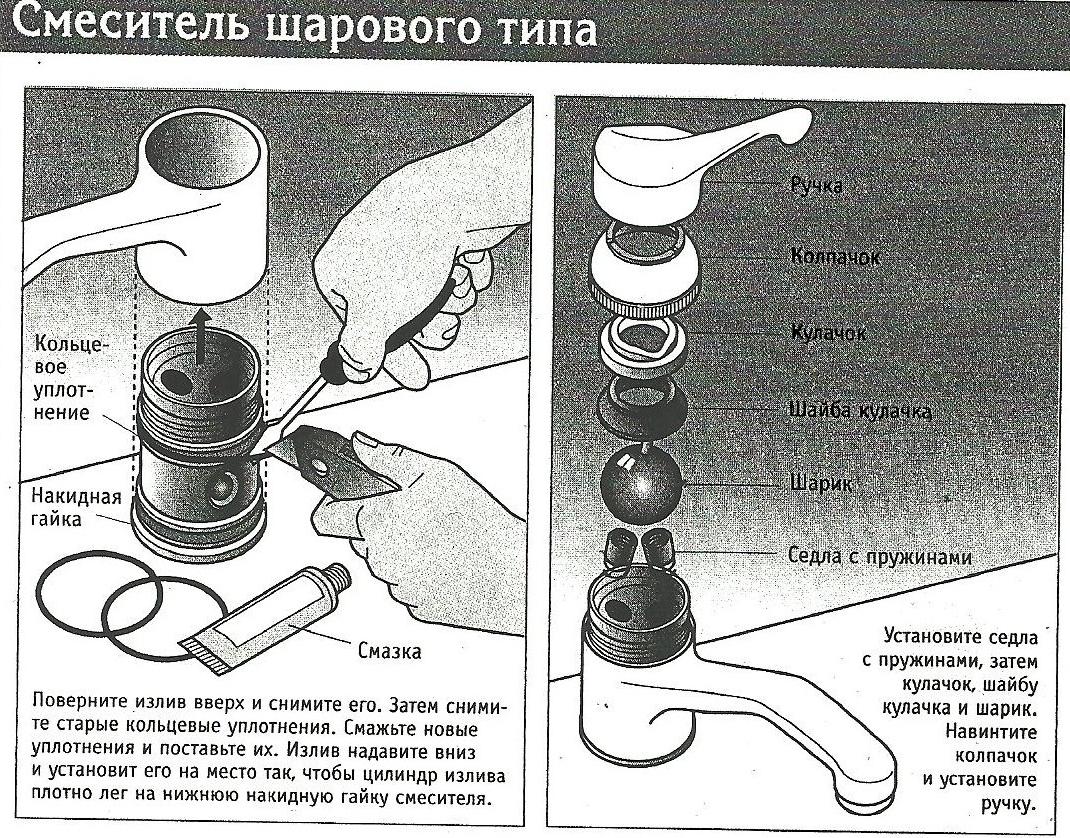

В настоящее время чаще всего применяют смесители шарового типа (рисунок 12). Данные смесители имеют одну рукоятку, которая регулирует поток воды.
Рисунок 12 – Смеситель шарового типа
Так же устанавливают водоразборные краны, туалетные краны. Устанавливают в умывальниках, используются для одного потока воды. На кранах и смесителях устанавливается аэратор, для насыщения воды воздухом.

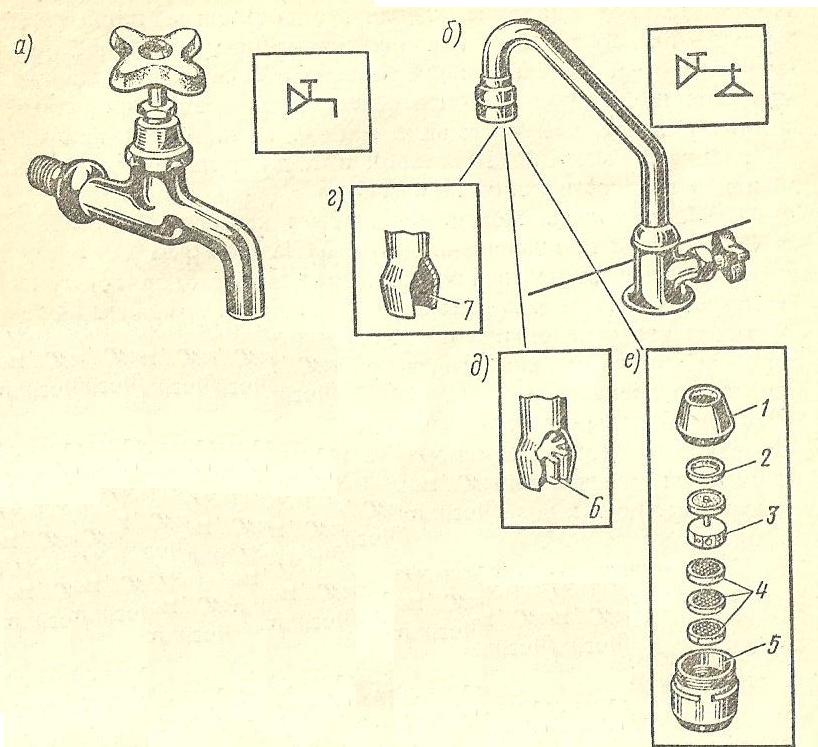

Рисунок 13 – Краны
а – водоразбоный кран; б – туалетный кран; г - ; д – струевыпрямитель; е – аэратор;
1 – втулка; 2 – прокладка; 3 – фильтр; 4 – сетки; 5 – корпус.
Также в туалетных комнатах устанавливают смывные краны (ø20–25 мм) присоединенные к унитазу.

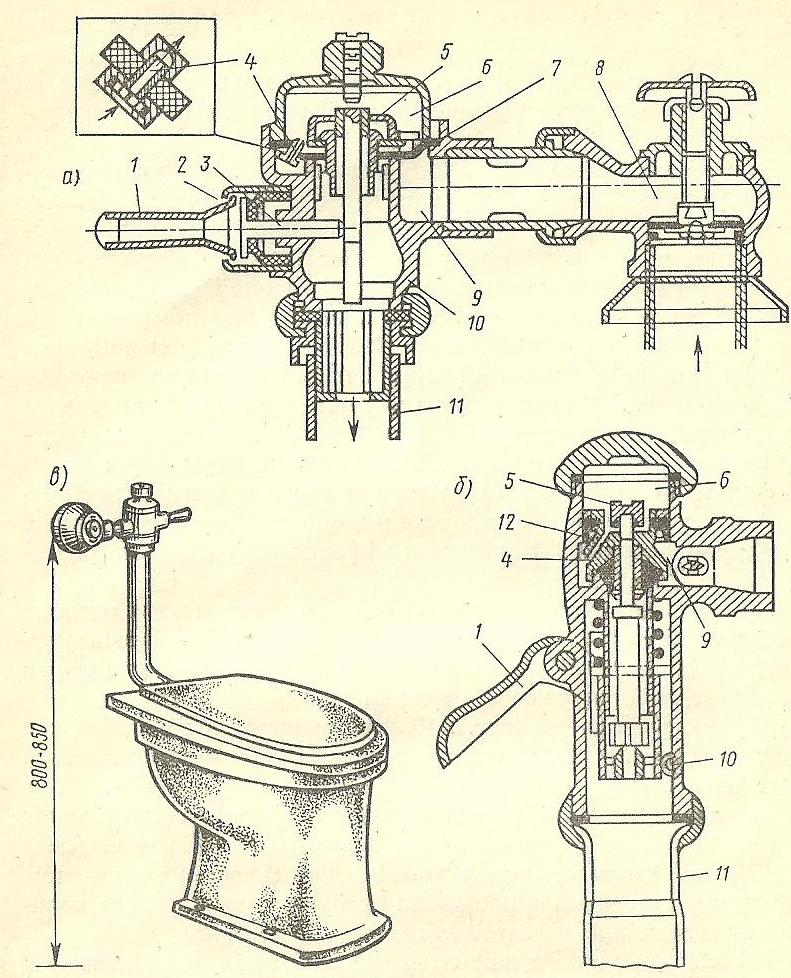

Рисунок 14 – Полуавтоматические смывные краны
Наиболее часто устанавливают для смыва унитазов промывные устройства – смывные бачки, в которых используется поплавковый клапан (рисунок 15).

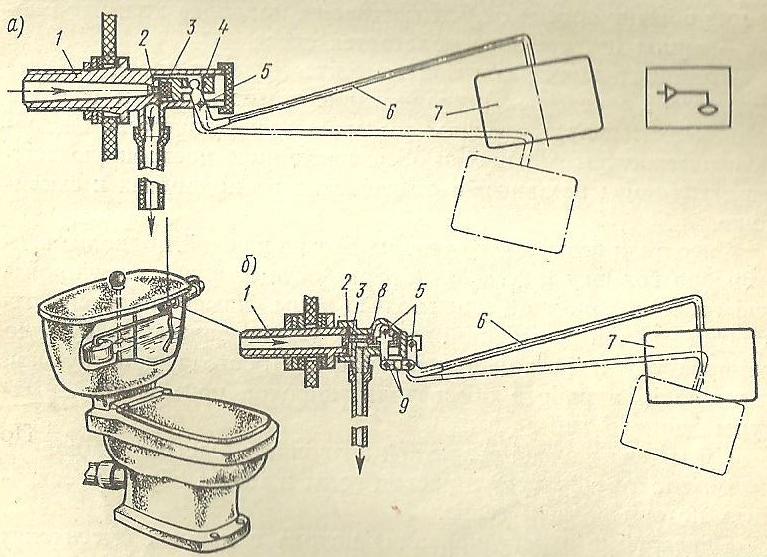

Рисунок 15 – Поплавковые клапаны
а – клапан противодавления; б – клапан попутного давления;
1 – корпус; 2 – седло; 3 – резиновая прокладка; 4 – поршень; 5 – ось рычага; 6 – рычаг; 7 – поплавок.
Различают смесители следующих типов:
- С закрытием против давления воды; - С закрытием давлением воды.
Водоразборная арматура в зависимости от места установки бывает настенная (рисунок 16(б)) и настольная (рисунок 16(а))

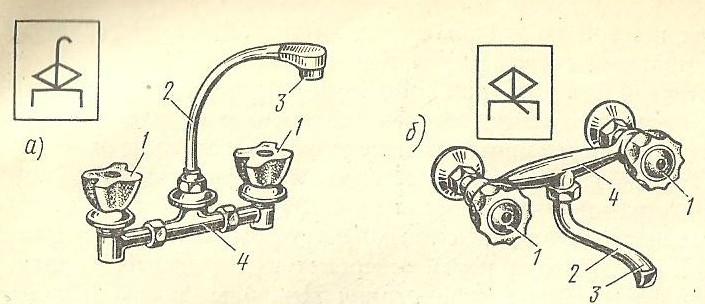

Рисунок 16 – Смесители для умывальников и моек
а – настольная водоразборная арматура; б – настенная водоразборная арматура;
1 – вентильная головка; 2 – излив; 3 – аэратор; 4 – корпус.
В ванной комнате может устанавливаться смеситель с душевой сеткой и с удлиненным изливом.
Рисунок 17 – Смесители для ванной
1 – душевая сетка; 2 – рычаг регулировки струи; 4 – душевая трубка; 5 – переключатель ванна-душ; 6 – вентильная головка; 7 – корпус; 12 – удлиненный излив.
Душевая сетка может быть жесткой или гибкой. Любая водоразборная арматура должна быть коррозионно стойкой. Ее изготавливают из латуни, бронзы и покрывают хромоникелевым покрытием, стойким к воздействию кислотно-щелочной среды при температуре до 900С.
Выводы: В ходе лабораторной работы ознакомились с типами, материалами труб, фасонными частями и арматурой для внутренних водопроводов. Экспериментально выполнили соединение полипропиленовых труб диаметром 20мм и металлопластиковых труб диаметром 16мм. Ознакомились с трубопроводом в аудитории 154. На данном участке трубопровода определили следующие соединения и краны:
Отвод 900 резьбовой – 3шт;
Вентильный кран – 8шт;
Муфта с гайкой – 14шт;
Сварное соединение – 23шт;
Шаровой кран – 1шт;
Тройник сварной (врезка) – 2шт;
Водомерный счетчик – 1шт;
Фланец на болтах – 7шт;
Тройник – 2шт;
Крестовина – 1шт;
Муфта – 2шт.
