Міністерство освіти і науки, молоді та спорту україни

Полтавський національний технічний університет

імені Юрія Кондратюка

Кафедра автоматики та електропривода

Індивідуальні Завдання та довідникові дані

до курсового проектування з дисципліни

“Електропривод та автоматизація загально-промислових механізмів”

для студентів усіх форм навчання напряму

6.050702 – “Електромеханіка”

Полтава 2012

Індивідуальні завдання та довідникові дані до курсового проектування з дисципліни “Електропривод та автоматизація загальнопромислових механізмів” для студентів усіх форм навчання напряму 6.050702 – “Електромеханіка.” – Полтава: ПолтНТУ, 2012. – 29с.

Укладач: О. В. Шефер, кандидат технічних наук, доцент

Відповідальний за випуск: С. В. Козелков, завідувач кафедри автоматики та електропривода, доктор технічних наук, професор

Рецензенти: О. В. Шульга, кандидат технічних наук, доцент;

В.В. Онушко, кандидат фізико-математичних наук, доцент

Затверджено науково-методичною

радою університету

Протокол № 2012 р.

Редактор Е. В. Найчук

Верстка О. В. Шефер

45.21.18.03

Загальні методичні вказівки

Дане завдання є складовою частиною до виконання курсового проекту з дисципліни “Електропривод та автоматизація загальнопромислових механізмів”. У ньому наведені необхідні дані для розрахунку електроприводів механізму підйому, переміщення моста та візка мостового крана заданої вантажопідйомності.

Курсовий проект виконується паралельно із вивченням теоретичного матеріалу. В процесі виконання курсового проекту студент повинен отримати необхідні практичні навички по використанню основних положень та висновків теорії, щодо вирішення конкретних технічних задач.

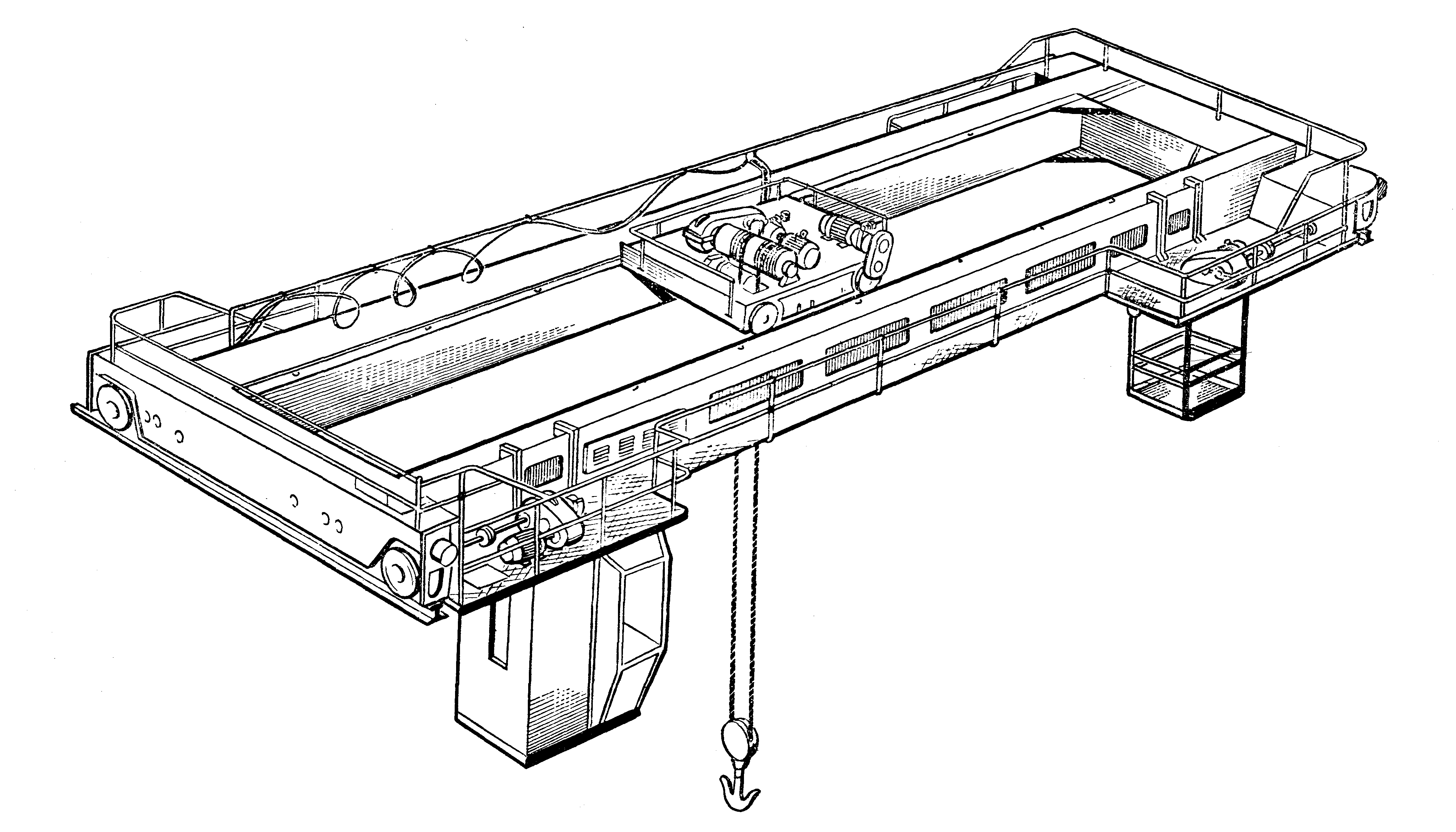

Розрахунок підйомного механізму і його електропривода здійснюють усі студенти, а електропривода переміщення моста або візка – за вказівкою викладача.

Варіанти завдання по розрахунку електропривода підйому механізму наведені в таблиці 1, при цьому для всіх варіантів пусковий реостат має чотири пускові ступені.

Дані до розрахунку електропривода візка наведені в таблиці 2, а моста – в таблиці 3.

У таблицях 14 і 16 додатків наведені технічні дані кранових електродвигунів та електродвигунів металургійної серії МТН і МТF відповідно, а в таблиці 15 та 17 – величини опорів статора і ротора для цих типів електродвигунів.

Виконаний курсовий проект рецензується викладачем кафедри, після чого проводиться його захист.

Механізм підйому крана Таблиця 1

Варіант	Вантажопідйом-ність,т	Вага вантажозахватного пристрою, т	Швидкість підйому, м/хв	Висота підйому вантажу, м	Режим роботи крана	Тривалість включення механізму, %	Тип підшипни-ка блока поліспаса		ККД механізму при номінальному навантаженні, %	Синхронна швидкість обертання двигуна на 380В, об/хв
Варіант	Вантажопідйом-ність,т	Вага вантажозахватного пристрою, т	Швидкість підйому, м/хв	Висота підйому вантажу, м	Режим роботи крана	Тривалість включення механізму, %	Гойдан-ня	Ковзан-ня	ККД механізму при номінальному навантаженні, %	Синхронна швидкість обертання двигуна на 380В, об/хв
1	2	3	4	5	6	7	8	9	10	11
№	Gн	G₀	Vп	H	режим	ТВ			η_н	n₀
1	25	1,6	12,5	10	Т	38	+		84	1000
2	10	0,4	12,5	12	С	35		+	85	1000
3	15	0,6	12,5	12	С	30	+		82	1000
4	20	0,8	12	14	С	25		+	84	750
5	25	1,0	12,5	16	Т	40	+		82	750
6	30	1,4	13	15	Т	42		+	83	750
7	35	1,6	12	16	С	30	+		85	750
8	40	1,8	14	15	С	35		+	82	750
9	45	2,0	10	14	Л	20	+		84	750
10	50	2,4	8	14	С	30		+	88	750
11	55	2,5	12	16	С	35	+		90	750
12	60	2,7	10	10	Т	40		+	82	750
13	65	2,8	12	11	С	30	+		84	750
14	70	2,8	10	12	С	25		+	82	1000
15	75	2,8	14	10	С	25	+		85	750
16	10	0,5	12	8	С	25		+	82	1000
17	15	0,6	14	12	Л	20	+		84	750
18	20	0,7	10	10	Л	22		+	83	1000
19	35	2,0	12,5	12	С	35	+		85	1000
20	40	2,0	12,5	15	С	30		+	86	1000
21	10	0,6	12,5	16	Т	42	+		87	1000
22	15	0,8	15	12	Т	45		+	88	1000
23	20	1,0	15	8	С	21	+		81	1000
24	25	1,0	15	8	С	20		+	81,5	1000
25	30	1,5	10	8	С	18	+		82	1000
26	20	1,2	10	9	С	17		+	82,5	1000
27	35	1,8	10	9	С	27	+		83	1000
28	40	2,0	6	9	Л	24		+	83,5	1000
29	45	2,0	6	12	Л	23	+		84	1000
30	50	2,5	6	12	Л	22		+	84,5	1000
31	32	1,6	10	12	С	25	+		85	1000
32	75	3,0	10	12	Л	12		+	70	750
33	10	0,3	22	15	Т	36	+		71	750
34	15	0,5	22	15	Т	34		+	72	750
35	20	1,0	20	15	Т	34	+		73	750
36	25	1,2	20	16	Т	36		+	74	750
37	30	1,5	15	16	С	20	+		75	750
38	35	2,0	15	16	С	22		+	76	750
39	40	2,3	15	20	Л	18	+		77	750
40	50	2,5	15	20	Л	19		+	78	750
41	55	2,7	18	20	Л	20	+		79	750
42	60	3,0	20	20	С	24		+	80	750
43	5	0,3	26	8	Т	43	+		71,5	750
44	10	0,5	30	8	Т	48		+	72,5	750
45	15	1,0	12,5	8	Т	48	+		73,5	1000
46	20	1,5	12,5	9	Т	50		+	74,5	750
47	25	1,7	12,5	9	Т	52	+		75,5	1000

Продовження табл.1

1	2	3	4	5	6	7	8	9	10	11
№	Gн	G₀	Vп	H	режим	ТВ	г	к	η_н	n₀
48	30	2,3	20	9	С	30		+	76,5	750
49	35	2,7	20	9	С	33	+		77,5	1000
50	40	3,0	20	10	С	35		+	78,5	750
51	10	0,4	10	8	С	26	+		87	1000
52	15	0,8	10	6	С	23	+		90	1000
53	20	1,0	15	12	Т	28		+	85	750
54	25	1,2	15	10	Т	33		+	88	750
55	30	1,5	20	8	Л	18	+		83	1000
56	35	1,8	8	9	Л	24	+		84	1000
57	40	2,0	6	9	Л	22	+		83,5	1000
58	45	2,0	6	12	Л	23		+	84	1000
59	50	2,5	6	12	Л	22	+		84,5	1000
60	55	2,7	7	14	Л	23	+		85	1000
61	60	2,8	8	12	С	24		+	83	1000
62	65	2,9	7	13	Л	22	+		82	1000
63	70	2,9	7	14	Л	23		+	84	750
64	75	3,0	10	12	Л	22		+	70	750
65	25	2,5	10	10	С	27		+	79	600
66	30	3,0	10	12	С	29	+		81	600
67	35	3,5	8	14	Л	21		+	83	600
68	40	4,0	8	15	Л	19	+		85	600
69	45	4,0	8	16	Л	17		+	87	750
70	50	4,0	8	16	С	26	+		89	1000
71	56	4,2	12,5	18	Л	20		+	89,5	1000
72	60	4,5	10	20	С	28	+		79,5	1000
73	70	5,0	8	8	Л	12		+	80	1000
74	20	1,8	10	12	С	30	+		78	750
75	45	3,0	20	10	С	37	+		79,5	600
76	50	3,0	17,5	10	С	39		+	81,5	600
77	55	3,0	17,5	10	С	41	+		82,5	750
78	60	3,5	17,5	12	С	43		+	83,5	600
79	65	3,2	17,5	12	С	45	+		84,5	600
80	70	3,5	12	12	С	50		+	85,5	750
81	75	3,5	12	12	С	52	+		86,5	1000
82	5	0,4	20	15	Т	28		+	87,5	750
83	7,5	0,5	25	15	Т	32	+		88,5	750
84	10	1,0	25	15	Т	34		+	89,5	750
85	12,5	1,0	27,5	15	Т	36	+		90,5	750
86	15	1,2	15	6	Т	38		+	71	750
87	17,5	1,7	15	7	Т	42	+		73	1000
88	20	2,0	6,0	8	Т	44		+	75	1000
89	22,5	2,2	10	9	С	46	+		77	1000
90	8,5	0,2	12	12	Л	21	+		90	750
91	50	2,0	10	8	Л	18		+	75	600
92	18	1,5	17	10	С	34	+		74,5	750
93	5,5	0,5	15	5	Л	25		+	72	1000
94	72	1,8	10,5	12	Т	45	+		81,5	600
95	12	0,9	6	8	С	39		+	76	750
96	40	3,0	10	12	Т	55		+	78,5	1000
97	25	1,1	8,5	10	С	41	+		88	750
98	70	2,2	11,5	9	С	49	+		86	600
99	5	0,5	5,5	5	Т	55		+	75	1000
100	35	2,5	12,5	10	Т	50	+		80	600

Механізм пересування візка Таблиця 2

№	Вага візка з електрообладнанням, т	Максимальна швидкість пересування, м/хв	Діаметр опорних ходових коліс, мм	Діаметр цапфи катків, мм	Коефіціент, що враховує тертя реборд об рейки, при підшипниках		Коефіцієнт тертя гойдання	Коефіцієнт тертя ковзання при підшипниках ковзання	Коефіцієнт тертя ковзання при підшипниках гойдання	ККД механізму пересування моста, %	Відстань, на яку переміщується візок, м	Час зупинки при розвантажуванні, с	Час зупинки при навантажуванні, с	Коефіцієнт зчеплення ходових коліс з рельсами для кранів у приміщенні	Кількість ведучих коліс візка	Значення синхронної швидкості двигуна механізму пересування моста, м/хв	Допустиме зниження напруги в мережі, %	Вага вантажу, т
	Вага візка з електрообладнанням, т	Максимальна швидкість пересування, м/хв	Діаметр опорних ходових коліс, мм	Діаметр цапфи катків, мм	Ковзання	Гойдання	Коефіцієнт тертя гойдання	Коефіцієнт тертя ковзання при підшипниках ковзання	Коефіцієнт тертя ковзання при підшипниках гойдання	ККД механізму пересування моста, %	Відстань, на яку переміщується візок, м	Час зупинки при розвантажуванні, с	Час зупинки при навантажуванні, с		Кількість ведучих коліс візка		Допустиме зниження напруги в мережі, %	Вага вантажу, т
	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
	Gов	Vмв	Dкв	dцв	Kкв	Kгв	f 10^-3	μкв	μгв	η	Rкв	t₀₁	t₀₂	Kзч	nвк	n₀	ΔV	Gнв
1	6	75	1000	100	1,25	-	0,9	-	0,017	80	31,5	80	80	0,13	1	600	10	32
2	8	74	980	98	-	3,05	0,8	-	0,0165	90	31	70	70	-	2	750		50
3	8	73	960	96	1,62	-	0,78	-	0,016	65	30,5	60	60	0,14	1	1000		45
4	7	72	940	94	-	2,95	0,76	-	0,0155	67,5	30	50	50	-	2	600		40
5	7	71	920	92	1,52	-	0,74	-	0,015	70	29,5	40	40	0,13	1	750		35
6	5	70	900	90	-	2,85	0,73	-	0,02	72,5	29	30	30	-	2	1000		20
7	6	69	680	79	1,42	-	0,71	-	0,0195	75	28,5	200	250	0,14	1	600		30
8	6	68	670	77	-	2,75	0,69	-	0,019	77,5	28	190	240	-	2	750		25
9	5	67	650	75	1,37	-	0,67	-	0,0185	80	27,5	180	230	0,13	1	1000		20
10	5	66	640	73	-	2,65	0,65	-	0,018	82,5	27	170	220	-	2	600		15
11	4	65	620	71	1,32	-	0,63	-	0,0175	85	26,5	160	210	0,14	1	750		10
12	7	64	580	69	-	2,55	0,61	-	0,017	87,5	26	150	200	-	2	1000		40
13	7	63	540	68	1,27	-	0,59	-	0,0165	90	25,5	140	190	0,13	1	600		35
14	5	62	520	67	-	3,2	0,57	-	0,016	67,5	25	130	190	-	2	750		20
15	5	61	480	65	1,6	-	0,55	-	0,0155	70	24,5	120	180	0,14	1	1000		15
16	4	60	460	63	-	3,1	0,53	-	0,015	72,5	24	110	160	-	2	600		10
17	9,5	59	440	61	1,55	-	0,51	0,125	-	75	23,5	100	140	-	1	750		75
18	9	58	380	59	-	3,0	0,41	0,115	-	77,5	23	90	120	-	2	1000		70
19	9	57	360	57	1,5	-	0,4	0,105	-	80	22,5	80	110	-	1	600		65
20	9	56	340	55	-	2,9	0,39	0,09	-	82,5	22	70	100	-	2	750		60
21	8,5	55	280	47	1,45	-	0,37	0,08	-	85	21,5	60	90	-	1	1000		55
22	8	54	260	45	-	2,8	0,35	0,08	-	87,5	21	50	80	-	2	600		50
23	8	53	240	43	1,4	-	0,33	0,09	-	90	20,5	45	70	-	1	750		45

Продовження табл.2

№	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
№	Gов	Vмв	Dкв	dцв	Kкв	Kгв	f 10^-3	μкв	μгв	η	Rкв	t₀₁	t₀₂	Kзч	nвк	n₀	ΔV	Gнв
24	7	52	220	41	-	2,7	0,31	0,1	-	65	19,5	40	55	0,13	2	1000	10	40
25	7	51	800	90	1,35	-	0,78	0,11	-	67,5	18,5	35	50	0,13	1	600		35
26	6	50	780	88	-	2,6	0,76	0,12	-	70	17,5	30	45	0,13	2	750		30
27	6	49	760	86	1,3	-	0,74	0,13	-	72,5	16,5	95	40	0,13	1	1000		25
28	5	48	740	84	-	2,5	0,72	0,14	-	75	15,5	90	50	0,13	2	600		20
29	5	47	720	82	1,25	-	0,7	0,15	-	77,5	14,5	85	120	0,13	1	750		15
30	4	46	700	80	-	3,2	0,68	0,155	-	80	13,5	80	110	0,13	2	1000		10
31	6	45	690	76	1,6	-	0,66	0,145	-	82,5	12,5	75	100	0,13	1	600		25
32	9,5	44	660	74	-	3,1	0,64	0,135	-	85	11,5	70	90	-	2	750		75
33	9	43	630	72	1,55	-	0,62	0,125	-	87,5	10,5	65	80	-	1	1000		70
34	9	42	600	70	-	3,0	0,6	0,115	-	90	21	60	75	-	2	600		65
35	9	41	560	64	1,5	-	0,59	0,105	-	65	19	55	6570	-	1	750		60
36	8,5	40	530	62	-	2,9	0,58	0,095	-	67,5	17	45	60	-	2	1000		55
37	8	37	500	60	1,45	-	0,56	0,085	-	70	15	100	100	-	1	600		50
38	8	35	470	56	-	2,8	0,54	0,15	-	72,5	13	95	80	-	2	750		45
39	7	33	450	54	1,4	-	0,52	0,14	-	75	11	90	90	0,18	1	1000		40
40	7	40	420	52	-	2,7	0,5	0,13	-	77,5	20	80	75	0,18	2	600		35
41	6	38	400	50	1,35	-	0,4	0,12	-	80	18	70	70	0,18	1	750		30
42	6	36	320	46	-	2,6	0,36	0,11	-	82,5	16	50	60	0,18	2	1000		25
43	5	34	300	44	1,3	-	0,25	0,1	-	85	14	40	50	0,18	1	600		20
44	5	32	250	42	-	2,5	0,6	0,09	-	87,5	12	100	150	0,14	2	750		15
45	4	30	200	40	1,25	-	0,3	0,03	-	90	10	60	100	0,14	1	1000		10
46	5,5	29	470	50	-	3,3	0,4	0,02	-	77,5	11	50	90	-	2	750		20
47	6	28	680	60	1,15	-	0,5	0,01	-	85,7	12	60	80	0,12	1	1000		30
48	6,5	27	340	70	-	2,0	0,6	0,15	-	90	13	70	70	-	2	600		40
49	7	26	560	80	1,35	-	0,7	0,125	-	68,4	14	80	60	0,11	1	1000		50
50	7,5	25	700	90	-	3,5	0,8	0,05	-	79,9	15	95	55	-	2	750		60

Механізм пересування моста Таблиця 3

№	Вага моста з візком і електрообладнанням, т	Максимальна швидкість пересування, м/хв	Діаметр опорних ходових коліс, мм	Діаметр цапфи катків, мм	ККД механізму ходу моста, %	Відстань, на яку переміщується міст, м	Кількість ведучих коліс візка	Значення синхронної швидкості двигуна механізму ходу моста, м/хв	Коефіцієнт, що враховує тертя реборд об рейки, при підшипниках		Коефіцієнт тертя гойдання, м	Коефіцієнт тертя ковзання при підшипниках ковзання	Коефіцієнт тертя ковзання при підшипниках гойдання	Час зупинки при розвантажуванні, с	Час зупинки при навантажуванні, с	Допустиме зниження напруги в мережі, %	Вага вантажу, т
	Вага моста з візком і електрообладнанням, т	Максимальна швидкість пересування, м/хв	Діаметр опорних ходових коліс, мм	Діаметр цапфи катків, мм	ККД механізму ходу моста, %	Відстань, на яку переміщується міст, м	Кількість ведучих коліс візка		Ковзання	Гойдання	Коефіцієнт тертя гойдання, м	Коефіцієнт тертя ковзання при підшипниках ковзання	Коефіцієнт тертя ковзання при підшипниках гойдання	Час зупинки при розвантажуванні, с	Час зупинки при навантажуванні, с	Допустиме зниження напруги в мережі, %	Вага вантажу, т
	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
	Gом	Vмм	Dкм	dцм	ηм	Rкм	nвк	n₀	Kкм	Kгм	f 10^-3	μкм	μгм	t₀₁	t₀₂	ΔV	Gнм
51	50	135	300	44	82	50	1	600	1,25	-	0,3	0,03	-	60	100	10	75
52	20	130	360	46	75	70	2	1000	-	2,5	0,32	0,09	-	100	150		10
53	25	125	500	60	84	75	1	750	1,3	-	0,34	0,1	-	40	50		15
54	25	120	600	70	76	55	2	750	-	2,6	0,36	0,11	-	50	60		20
55	30	115	700	80	88	60	1	600	1,35	-	0,4	0,12	-	70	70		25
56	30	110	900	90	86	70	2	1000	-	2,7	0,5	0,13	-	80	75		30
57	35	100	1000	100	80	80	1	600	1,4	-	0,52	0,14	-	90	90		35
58	40	95	1000	100	90	90	2	750	-	2,8	0,54	0,15	-	95	80		40
59	40	90	820	45	82	100	1	1000	1,45	-	0,56	0,085	-	100	100		50
60	45	85	570	65	82	50	2	750	-	2,9	0,58	0,095	-	45	60		55
61	45	80	670	78	83	65	1	600	1,5	-	0,59	0,105	-	55	65		60
62	10	90	1000	95	84	65	2	1000	-	3	0,60	0,115	-	60	70		5
63	20	100	950	90	88	70	1	750	1,55	-	0,62	0,125	-	65	75		10
64	5	110	300	70	82	50	2	1000	-	3,1	0,64	0,135	-	70	80		15
65	25	115	900	80	90	70	1	600	1,6	-	0,66	0,145	-	75	90		20
66	30	110	85	75	92	75	2	750	-	3,2	0,68	0,155	-	80	100		25
67	30	110	360	44	84	80	1	1000	1,25	-	0,7	0,15	-	85	110		30
68	35	115	500	46	85	50	2	600	-	2,5	0,72	0,14	-	90	120		35
69	40	130	600	60	86	60	1	750	1,3	-	0,74	0,13	-	95	50		40
70	40	130	700	70	82	70	2	1000	-	2,6	0,76	0,12	-	30	40		45
71	45	90	900	80	80	55	1	750	1,35	-	0,78	0,11	-	35	45		50
72	45	80	1000	90	88	75	2	600	-	2,7	0,31	0,1	-	40	50		55
73	45	85	1000	100	84	80	1	750	1,4	-	0,33	0,09	-	45	55		60
74	50	90	850	100	87	65	2	1000	-	2,8	0,35	0,08	-	50	70		65

Продовження табл. 3

№	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
№	Gом	Vмм	Dкм	dцм	ηм	Rкм	nвк	n₀	Kкм	Kгм	f 10^-3	μкм	μгм	t₀₁	t₀₂	ΔV	Gнм
75	50	100	650	70	89	50	1	600	1,45	-	0,37	0,085	-	60	80	10	70
76	50	110	700	70	90	70	2	750	-	2,9	0,39	0,095	-	70	90		75
77	15	120	800	75	91	65	1	1000	1,5	-	0,4	0,105	-	80	100		5
78	20	130	850	80	92	55	2	600	-	3,0	0,41	0,115	-	90	110		7,5
79	20	135	670	70	82	70	1	750	1,55	-	0,51	0,125	-	100	120		10
80	25	100	700	70	84	75	2	1000	-	3,1	0,53	-	0,015	110	140		12,5
81	25	115	550	50	86	80	1	600	1,6	-	0,55	-	0,0155	120	160		15
82	25	120	600	60	85	85	2	750	-	3,2	0,57	-	0,0166	130	180		17,5
83	25	80	700	65	88	90	1	1000	1,27	-	0,59	-	0,0165	140	190		20
84	27	90	800	70	90	75	2	600	-	2,55	0,61	-	0,017	150	200		22,5
85	30	95	900	75	92	70	1	750	1,32	-	0,63	-	0,0175	160	210		25
86	30	100	900	75	80	65	2	1000	-	2,65	0,65	-	0,018	170	220		30
87	35	110	360	44	84	55	1	600	1,37	-	0,67	-	0,0185	180	230		35
88	40	115	500	46	85	60	2	750	-	2,75	0,69	-	0,019	190	240		40
89	40	120	450	48	86	50	1	1000	1,42	-	0,71	-	0,195	200	250		45
90	40	130	550	50	90	90	2	600	-	2,85	0,73	-	0,02	30	30		50
91	40	135	800	75	82	80	1	750	1,52	-	0,74	-	0,015	40	40		55
92	45	125	750	80	78	65	2	1000	-	2,95	0,76	-	0,0155	50	50		60
93	50	110	700	70	85	90	1	600	1,62	-	0,78	-	0,0165	60	60		70
94	25	90	650	60	80	85	2	750	-	3,05	0,8	-	0,017	70	70		20
95	35	80	550	50	85	50	1	1000	1,40	-	0,55	-	0,0112	100	150
96	45	75	750	40	90	60	2	600	-	2,45	0,65	-	0,0125	150	150
97	55	95	850	65	75	90	1	750	1,55	-	0,45	-	0,019	50	80
98	25	100	900	75	70	55	2	1000	-	3,05	0,75	-	0,0185	40	60
99	15	110	1000	55	82	65	1	750	1,25	-	0,7	-	0,175	60	80
100	30	115	600	45	79	70	2	600	-	2,70	0,5	-	0,02	120	120

Додаток 1

Канати сталеві (ГОСТ 7665-80)

Діаметр каната, мм

Діаметр центрального дроту, мм

Діаметр дроту у звивці, мм

Діаметр дроту заповнення, мм

Розрахункова площа перетину всіх дротів, мм

Розривне зусилля каната в цілому, кН, не менше

Група позначень, МПа (МН/м)

1372

1470

1568

1666

1764

1862

1960

2058

6 дротів

108 дротів

36 дротів

8,1

9,7

11,5

13,0

14,5

0,55

0,70

0,80

0,90

1,00

0,50

0,60

0,70

0,80

0,90

0,22

0,26

0,30

0,34

0,38

24,00

34,75

47,12

61,38

77,50

54,9

71,5

90,3

58,8

76,6

96,6

31,9

46,3

62,7

81,75

102,5

33,9

49,15

66,65

86,6

109

35,1

50,85

68,9

89,45

113

36,5

71,85

93,55

118,05

38,05

55,1

74,75

97,2

121,5

39,45

57,15

16,0

17,5

19,5

21,0

22,5

1,15

1,25

1,35

1,45

1,60

1,00

1,10

1,20

1,30

1,40

0,40

0,45

0,50

0,55

0,60

95,58

115,72

137,81

161,81

188,50

110,5

134,5

160

188,5

219

119

144

171,5

201,5

235

126,5

153,5

183

215

250,5

134,5

163,5

194,5

228,5

265,5

139,5

169

201

236,5

275

145,5

175,5

209,5

248

287,5

151

183

218,5

256,5

298,5

24,0

25,0

27,5

29,0

32,0

1,70

1,80

1,90

2,00

2,20

1,50

1,60

1,70

1,80

2,00

0,65

0,70

0,75

0,80

0,85

216,42

246,27

278,10

311,77

382,52

251,5

286,5

323,5

363

445,5

269,5

307

346,5

389

477

288

327,5

369,5

415

509,5

305,5

348

393

441

541

316,5

360

406,5

456

559,5

330

375

423,5

475

583,5

343

390,5

441

494,5

607

35,5

38,5

42,0

45,0

48,5

2,40

2,60

2,80

3,10

3,30

2,20

2,40

2,60

2,80

3,00

0,95

1,00

1,10

1,20

1,30

463,20

548,71

644,55

751,01

862,51

539

639

751

874,5

999,5

578

685,5

805

936,5

1070

616,5

730,5

857,5

999,5

1145

655

776,5

911,5

1055

1220

677,5

795

943

1095

1255

707

835,5

980

1140

1310

735

868,5

1015

1190

1365

Канат подвійний звивки типу ЛК-3; конструкції 6*25 (1+6; 6+12)+1о.с.

Додаток 2

Барабани кранові типу БК

Позначення барабана

БК 260

БК 335

БК 400

БК 510

D, мм

260

335

400

510

Діаметр каната, мм

10,5*

13,5*

12*

14*

17*

10,5*

13,5*

16,5*

19,5*

17*

20*

23*

Висота підйому найбільша, м

10; 14; 18

8; 12,5;

8;12;

8;12

12,5;

1300

1420

1200

2300

* У разі не збігання діаметра вибраного каната з діаметром канавок під канат на барабані згідно з рекомендаціями [1] можна виконати проточування канавок барабана під більший діаметр до 2,5 мм.

Додаток 3

Профілі канавок блоків

Діаметр каната, мм	Розміри, мм
Діаметр каната, мм	R	B	B₁	h	r	r₁	r₂	r₃	b
Від 11 до 14	8	28	40	22	6	3	3	19	4
Понад 14 до 18	10	34	50	28	20	3	3,5	23	6
Понад 18 до 23	12,5	45	65	36	25	4	5,5	30	8
Понад 23 до 28,5	15,5	55	80	45	30	6	7	35	10
Понад 28,5 до 35	19,5	67	95	55	36	7,5	8,5	44	12
Понад 35 до 43,5	24,5	85	120	70	50	9	11	46	12

Ряд нормальних розмірів для відливок згідно ГОСТ 6636-69:

20, 21, 22, 24, 25, 26, 28, 30, 40, 48, 50, 53, 56, 60, 63, 67, 71, 75, 78, 80, 85, 100, 110, 125, 140, 160, 180, 200, 220, 250, 280, 320, 360, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1060, 1120, 1180, 1250, 1320, 1400, 1500, 1600, 1700, 1800, 1900, 2000.

Додаток 4

Профілі канавок барабанів, мм

Діаметр каната, d_к	Номінальне t	Діаметр каната, d_к	Номінальне t
Від 7,4 до 8	9	Понад 20 до 21,5	24
Понад 8 до 9	10	Понад 21,5 до 23	26
Понад 9 до 10	11	Понад 23 до 24,5	28
Понад 10 до 11	12,5	Понад 24,5 до 26	29
Понад 11 до 12	13,5	Понад 26 до 27,5	32
Понад 12 до 13	15	Понад 27,5 до 29	34
Понад 13 до 14	16	Понад 29 до 31	36
Понад 14 до 15	17	Понад 31 до 33	38
Понад 15 до 16	18	Понад 33 до 35	40
Понад 16 до 17	19	Понад 35 до 37,5	42
Понад 17 до 18	20	Понад 37,5 до 40	44
Понад 18 до 19	22	Понад 40 до 42,5	48
Понад 19 до 20	23	Понад 42,5 до 45,5	50

Додаток 5

Колодочні гальма типу ТТ змінного струму

Гальмо

Гальмівний момент (найбільший), Нм

Гальмівний шків

Відхід колодки (найбільший), мм

Час, с

Допустима

Маса,

кг

Діаметр,

мм

Ширина,

мм

загальмовування (найменший)

розгальмовування (найменший)

загальмовування та розгальмовування (найбільший)

кількість вмикань за годину

тривалість включення, %

ТТ-160

ТТ-200

ТТ-250

ТТ-320

100

200

400

800

160

200

250

320

105

135

1,0

1,3

1,2

1,65

0,2

0,4

0,25

0,4

0,2

0,4

0,25

720

100

18,8

35,5

72,2

89,0

Додаток 6

Гідроштовхач

Гальмо

Тип

Тягове зусилля

(найбільше), Н

Хід поршня,

мм

Електродвигун

тип

Потужність,

Вт

Частота обертання,

1/хв

Вид струму і напруга

ТТ-160

ТТ-200

ТТ-250

ТТ-320

ТЕГ-16

ТЕГ-25

ТГ-10

160

250

500

ДГТ-200

АМ

200

2850

ТРИФАЗНИЙ

220/380В

Додаток 7

Колодочні гальма типу ТКТ змінного струму

Гальмо

Діаметр гальмівної колодки, мм

Діаметр гальмівного шківа, мм

Гальмівний момент

Тиск,

МПа

Відхід колодки

Тип магніту

Маса, кг

ТВ-25%,

ТВ-40%

ТВ-100%

Нормаль-ний

Максима-льний

ТКТ-100

ТКТ-200/100

ТКТ-200

ТКТ-300/200

ТКТ-300

140

100

200

300

160

240

500

120

200

0,12

0,09

0,18

0,08

0,16

0,4

0,5

0,05

1,0

0,6

0,8

1,0

МО-100Б

МО-200Б

МО-300Б

Додаток 8

Колодочні гальма типу ТКП постійного струму

Гальмо

Діаметр гальмівної колодки, мм

Діаметр гальмівного шківа, мм

Гальмівний момент

Тиск,

МПа

Відхід колодки

ТВ-25%

ТВ-40%

Тип магніту

Маса, кг

ТВ-25%,

ТВ-40%

ТВ-100%

Нормальний

Максималь-ний

ТКТ-100

ТКТ-200/100

ТКТ-200

ТКТ-300/200

ТКТ-300

140

100

200

300

160

240

500

130

200

440

0,11

0,15

0,20

0,09

0,19

0,4

0,5

0,7

0,6

0,8

1,0

2,5

10,0

21,5

2,0

8,0

10,0

МО-100Б

МО-200Б

МО-300Б

12,5

Додаток 9

Технічна характеристика і габаритні розміри, мм, гальмівних електромагнітів

змінного струму типу МО для короткоходових гальм

Електромагніт^*

Момент електромагніта

Кут повороту, α⁰

Момент якоря, Нм

Плече штока, мм

Хід якоря,

мм

Хід штока,

мм

Робота

розгальмовування, Нм

ТВ-40%

ТВ-60%

Нормаль-ний

Максималь-ний

Нормаль-ний

Максималь-ний

МО-100Б

МО-200Б

МО-300Б

5,5

100

7,5

5,5

0,5

3,6

9,2

2,0

2,5

3,0

3,8

4,4

0,72/0,39

3,48/1,89

9,6/3,84

* Електромагніти виготовляють на напругу 220, 380, 500В.

Додаток 10

Кількість зубців у редукторах

Загальне передавальне число			8,32	9,8	12,41	16,3	19,88	24,9	32,42	41,34	50,94
Ступені редуктора	I	Шестерня	28	25	21	21	18	15	12	12	10
	I	Колесо	59	62	66	66	69	72	75	75	77
	II	Шестерня	20			16				13
	II	Колесо	79			83				86

Додаток 11

Колодочні гальма з гідро штовхачем

Гальмо

Гальмівний момент,

Нм

Відхід колодки,

мм

Штовхач

Маса,

кг

Ширина шківа, мм

тип

зусил-ля, Н

хід, мм

ТКТГ-200М

ТКТГ-200

ТКТГ-300М

ТКТГ-400М

300

250

800

1500

1,0

1,2

ТЕГ-25

ТГМ-25

ТГМ-50

ТГМ-80

250

500

800

34,2

37,6

145

185

ТКТГ-500М

ТКТГ-600

ТКТГ-700

ТКТГ-800

2500

5000

8000

12500

1,6

1,75

1,8

2,1

ТГМ-80

Т-160Б

800

1600

140

210

434

605

840

205

250

290

330

Додаток 12

Габаритні розміри (мм) і технічні характеристики пружних втулково-пальцевих муфт з гальмівним шківом

Діаметр гальмівно-го шківа, мм

Найбільший момент, що передається, Нм

Кількість пальців

Маса найбільша, кг

Момент інерції Jм, кг*м²

200

300

400

500

600

500

800

5500

7000

12500

125

175

260

0,1274

0,637

2,294

5,1

10,7

Додаток 13

Потужність (кВт) на швидкохідному валу редукторів

Редуктор

Частота обертання швидкохідного вала, (n₀) об/хв

Режим роботи

Загальне передавальне число

8,32

9,8

12,41

16,3

19,88

24,9

32,42

41,34

50,94

Ц2-250

600

ВТ

ОТ

29,0

19,3

14,2

9,6

7,9

25,0

17,1

12,5

8,2

6,7

20,0

15,2

9,9

6,7

5,3

11,3

7,2

4,6

3,6

9,4

6,4

4,2

2,9

9,5

7,0

5,5

3,6

2,3

5,2

3,6

3,0

1,8

6,2

4,2

3,0

2,0

1,2

5,2

3,9

2,6

1,7

1,0

750

ВТ

ОТ

16,6

9,1

30,5

19,7

14,5

10,1

8,3

25,5

16,6

12,3

8,1

6,6

18,5

13,5

8,3

5,5

4,5

11,1

7,3

4,9

3,7

12,5

9,4

6,9

4,1

2,9

10,5

7,6

4,5

3,6

2,2

7,5

5,6

3,5

2,4

1,5

6,5

4,2

1,2

1000

ВТ

ОТ

27,1

17,8

14,5

12,0

30,5

23,8

15,6

12,1

10,0

25,0

20,5

14,1

10,7

17,3

10,2

7,2

14,1

8,9

5,9

4,9

11,7

7,6

3,9

11,5

9,2

4,3

9,8

7,3

4,2

2,9

8,2

3,5

2,7

1,6

1500

ВТ

ОТ

56,5

25,1

22,1

18,1

49,5

30,2

21,3

18,6

15,3

40,5

25,4

18,3

14,7

12,1

32,5

23,8

13,7

9,9

8,1

27,5

19,0

12,0

9,9

7,4

22,5

16,5

10,1

7,1

5,8

17,0

11,9

7,1

5,5

4,5

13,0

9,8

5,5

3,8

3,0

11,5

8,5

4,7

3,2

2,3

Ц2-300

600

ВТ

ОТ

38,5

33,6

21,7

15,3

11,6

33,0

29,4

19,4

13,1

9,8

28,5

24,7

16,4

10,8

7,7

23,0

18,0

11,6

7,2

5,8

19,0

15,8

10,2

6,8

4,7

15,0

12,6

8,8

5,8

3,8

11,5

8,3

6,7

4,8

2,3

9,5

6,8

4,8

3,3

1,8

7,5

5,6

4,2

2,8

1,4

750

ВТ

ОТ

46,0

40,3

26,4

17,4

14,5

40,0

35,7

23,3

14,7

12,2

33,5

29,5

19,6

12,8

9,7

29,0

21,6

13,3

8,7

7,3

24,0

17,8

11,6

7,7

6,0

19,0

16,1

11,1

6,6

4,8

14,5

10,4

7,9

5,8

3,6

11,5

8,3

5,5

3,9

2,2

10,0

7,4

4,8

3,2

1,2

1000

ВТ

ОТ

49,0

44,2

26,4

17,4

14,5

43,0

39,7

28,2

19,4

13,6

35,3

31,2

24,2

15,3

10,8

31,5

25,0

16,2

10,3

8,6

29,0

20,6

13,9

9,9

7,0

20,0

18,3

11,5

7,8

6,3

18,0

14,6

9,7

7,0

4,5

14,0

11,6

7,3

4,7

2,8

12,0

9,7

6,9

4,4

2,3

1500

ВТ

ОТ

68,5

55,6

39,6

34,7

24,4

62,5

48,2

33,6

29,5

20,1

53,0

39,8

28,9

23,3

15,8

43,0

31,6

20,6

15,7

14,4

40,0

26,5

20,0

12,9

11,7

33,0

21,2

16,2

11,3

9,4

27,5

19,3

13,5

8,5

6,0

21,0

14,0

8,9

5,8

4,2

18,5

12,4

7,6

5,2

3,6

Продовження додатка 13

редуктор

n₀

реж.

8,32

9,8

12,41

16,3

19,88

24,9

32,42

41,34

50,94

Ц2-350

600

ВТ

ОТ

62,0

45,7

30,4

20,6

17,1

54,5

39,6

29,4

17,7

16,0

49,5

34,0

25,7

16,1

12,5

35,8

26,8

17,2

10,9

8,5

30,5

22,3

15,2

10,0

7,0

25,7

16,6

13,0

8,6

5,5

19,5

12,0

11,0

7,3

4,3

15,2

10,2

7,2

5,0

2,9

12,5

9,4

6,3

4,2

2,3

750

ВТ

ОТ

76,0

61,0

35,8

26,0

21,4

65,0

57,0

31,6

21,8

18,0

55,0

43,5

29,2

17,6

14,5

44,0

32,0

19,5

13,2

10,7

36,0

26,5

17,7

11,5

8,7

30,0

22,4

16,6

9,9

6,9

20,0

16,6

12,9

8,7

5,4

18,5

13,4

8,4

5,9

3,6

15,0

11,1

7,3

4,9

2,9

1000

ВТ

ОТ

80,0

71,9

42,8

34,5

28,7

78,0

61,2

39,0

28,6

23,9

62,0

50,7

33,0

23,0

19,2

47,0

37,1

24,1

15,6

12,9

43,5

33,5

21,1

14,0

11,7

36,0

27,1

18,1

11,9

9,2

27,5

21,8

15,6

10,3

7,1

22,0

17,3

10,2

7,1

4,9

20,0

14,5

9,0

6,5

3,9

1500

ВТ

ОТ

134

97,5

59,0

52,0

43,0

117,5

84,5

50,0

43,7

36,2

96,5

70,0

43,3

34,6

28,7

71,0

51,4

28,6

23,4

19,4

59,5

43,7

25,6

19,1

15,9

54,0

39,5

24,1

15,2

12,6

40,0

30,2

21,5

11,3

10,7

31,5

24,4

13,3

8,9

7,3

27,5

20,4

11,4

7,7

5,9

Ц2-400

600

ВТ

ОТ

98,0

63,0

47,6

40,5

33,5

97,0

55,0

42,4

34,9

28,4

80,5

48,4

33,6

29,4

22,4

70,0

48,4

33,6

21,3

16,7

60,0

43,6

26,1

19,7

13,6

49,5

36,6

18,8

16,4

10,9

39,0

24,6

12,0

10,0

8,4

29,5

20,1

12,0

9,7

5,7

24,5

16,3

9,4

8,1

4,6

750

ВТ

ОТ

102,5

63,5

53,0

48,6

55,6

102

58,8

45,2

42,7

46,3

91,0

53,6

39,2

34,2

37,3

86,5

53,6

38,9

25,6

25,2

71,5

46,5

30,0

22,6

20,6

60,0

38,6

21,6

19,3

18,2

48,5

28,9

13,1

12,9

13,6

36,5

26,3

13,8

11,5

9,5

30,5

19,9

9,8

9,6

7,7

1000

ВТ

ОТ

138

72,8

65,0

61,2

55,6

137

68,5

57,4

52,7

46,3

54,5

43,6

42,2

37,3

92,0

54,5

42,8

30,3

25,2

77,0

49,4

33,6

24,9

20,6

70,5

44,5

26,8

23,2

18,2

54,0

34,3

16,8

15,0

13,6

43,5

30,1

16,8

13,8

9,5

39,7

24,0

11,9

10,0

7,7

1500

ВТ

ОТ

179

102

83,3

81,8

77,4

178

91,3

70,0

68,3

65,2

158

81,0

60,8

57,2

56,0

138

81,0

57,3

45,3

37,7

116

64,0

47,5

37,3

30,9

96,0

49,5

34,3

29,7

24,7

80,0

36,8

21,8

20,0

19,0

62,0

36,8

21,8

17,4

14,3

54,5

31,0

16,9

15,0

11,6

Ц2-500

600

ВТ

ОТ

210

137

102

64,0

57,8

183

120

90,6

54,5

49,0

152

113

77,0

45,0

38,7

117

82,5

53,3

32,5

26,3

103,5

75,2

51,0

31,0

23,6

86,5

63,3

44,1

26,6

19,0

66,5

42,7

28,7

21,6

14,3

51,0

34,5

24,1

13,5

10,0

42,0

31,8

20,4

12,0

8,0

750

ВТ

ОТ

245

163

121

87,5

72,5

221

140

106

74,0

61,2

187

112

84,7

59,0

48,4

136

103

61,0

40,0

32,9

123

89,2

58,7

39,0

29,6

103

75,6

51,5

33,0

23,6

83,0

52,7

32,8

29,3

18,2

64,0

42,2

28,4

20,2

12,4

52,5

37,0

23,3

16,8

10,0

1000

ВТ

ОТ

301

197

145

115

97,0

257

178

132

97,0

82,0

218

143

103,2

77,0

64,0

159

122

74,2

52,5

44,0

134,5

104

65,4

42,5

36,0

122

91,7

52,8

40,0

31,4

100

68,6

40,2

35,0

24,0

75,0

58,5

37,0

24,0

16,5

67,5

49,0

28,5

22,0

13,5

1500

ВТ

ОТ

415

248

194

160

132

396

217

169

149

123

324

189

145

117

97,0

239

174

98,7

80,0

66,0

201

147

87,8

65,4

54,0

166

116

74,0

52,0

43,0

139

83,0

53,5

43,4

36,4

107

82,2

44,5

29,2

25,0

94,0

68,5

38,3

26,5

20,2

Продовження додатка 13

редуктор

n₀

реж.

8,32

9,8

12,41

16,3

19,88

24,9

32,42

41,34

50,94

Ц2-650

600

ВТ

368

266

204

169

141

326

240

177

149

122

261

199

148

123

100

217

159

118

87,1

67,0

188

137

102

80,0

55,9

156

113

83,6

68,5

44,5

124,5

89,5

57,3

51,7

34,3

94,5

64,4

56,0

39,2

23,4

79,0

58,2

41,7

33,4

19,1

750

ВТ

432

315

220

206

172

374

264

191

174

145

321

234

164

146

120

258

189

148

101

88,6

222

162

116

88,5

68,4

187

137

99,5

77,6

55,6

150,5

110

83,5

67,6

42,6

125

84,5

63,5

46,5

29,5

95,5

69,8

47,1

38,9

23,8

1000

ВТ

525

360

270

253

222

470

315

238

226

191

390

263

195

188

157

305

223

167

137

107

274

198

149

106

89,4

233

171

111

91,0

72,2

174,5

128

75,7

74,3

56,9

146

107

75,7

54,4

39,0

122

89,1

55,0

48,1

31,7

1500

ВТ

610

396

308

294

267

530

331

252

230

221

430

314

230

186

157

360

268

197

152

127

310

221

151

125

105

260

162

99,6

99,0

83,1

200

152

89,5

69,6

57,6

170

125

73,7

60,8

47,5

Додаток 14

Технічні дані кранових електродвигунів серії MTF із фазним ротором, 50 Гц, 380 В

ТИП ДВИГУНА

Потужність на валу, кВт, при

n_н,

об/хв

I_СН,

cos φ

η, %

I_2Н,

Е_2Н,

Mмакс,

Нм

GD²,

кг*м²

15%

25%

40%

60%

хв

MTF011-6

2,0

1,7

1,4

1,2

1,4

1,2

800

850

885

910

7,1

5,9

5,3

5,1

0,78

0,72

0,65

0,59

61,5

60,5

16,5

12,0

9,1

7,5

116

0,085

MTF012-6

3,1

2,7

2,2

1,7

2,2

1,7

785

845

890

920

10,4

8,9

7,6

7,0

0,78

0,74

0,68

0,57

18,5

15,0

11,5

8,4

144

0,115

MTF111-6

4,5

4,1

3,5

2,8

3,5

2,8

850

870

895

920

12,9

11,7

10,4

9,1

0,81

0,79

0,73

0,65

21,0

18,7

15,0

11,5

176

0,195

MTF112-6

6,5

5,8

5,0

4,0

5,0

4,0

895

915

930

960

17,5

16,0

14,4

13,2

0,78

0,74

0,70

0,62

21,8

19,0

15,7

12,0

216

137

0,27

MTF211-6

10,5

9,0

7,5

6,0

7,5

6,0

895

915

930

945

27,5

24,0

21,0

18,5

0,78

0,74

0,70

0,63

30,0

25,0

19,8

15,5

256

191

0,46

Продовження додатка 14

ТИП ДВИГУНА

Потужність на валу, кВт, при

n_н,

об/хв

I_СН,

cos φ

η, %

I_2Н,

Е_2Н,

Mмакс,

Нм

GD²,

кг*м²

15%

25%

40%

60%

хв

MTF311-6

14,0

13,0

11,0

9,0

11,0

9,0

925

935

945

960

37,0

34,5

30,5

28,0

0,76

0,74

0,69

0,63

75,5

172

314

0,9

MTF312-6

19,5

17,5

15,0

12,0

15,0

12,0

945

950

955

965

46,5

42,5

38,0

34,0

0,80

0,77

0,73

0,66

219

417

1,25

MTF411-6

30,0

27,0

22,0

18,0

22,0

18,0

945

955

965

970

69,5

0,8

0,77

0,73

0,67

83,5

235

638

2,0

MTF412-6

40,0

36,0

30,0

25,0

30,0

25,0

960

965

970

975

0,77

0,75

0,71

0,65

84,5

85,5

83,5

100

255

932

2,7

MTF311-8

10,5

9,0

7,5

6,0

7,5

6,0

665

680

695

710

25,6

22,8

0,78

0,74

0,68

0,60

245

265

1,1

MTF312-8

11,0

8,2

11,0

8,2

680

695

705

720

37,5

34,0

30,5

0,8

0,76

0,71

0,61

76,5

75,5

165

422

1,55

MTF411-8

685

700

710

715

56,0

46,7

42,0

38,5

0,76

0,73

0,67

0,63

48,8

206

569

2,15

MTF412-8

705

715

720

730

78,5

71,0

65,0

59,5

0,71

0,68

0,63

0,56

80,5

248

883

3,0

Додаток 15

Розрахункові дані електродвигунів MTF із фазним ротором 50 Гц, 380 В

Тип двигуна

I₀, А

cosφ

r₁, Ом

х₁, Ом

r₂, Ом

х₂, Ом

k_r =k_e

MTF 011-6

MTF 012-6

MTF 111-6

MTF 112-6

4,90

6,12

9,65

12,3

0,166

0,14

0,125

0,105

5,78

3,63

2,1

1,28

3,6

2,51

2,45

1,74

0,77

0,745

0,6

0,5

0,566

0,59

0,76

0,905

9,06

6,06

3,92

2,56

Продовження Додатка 15

Тип двигуна

I0, А

cosφ

r1, Ом

х1, Ом

r2, Ом

х2, Ом

kr =ke

MTF 211-6

MTF 311-6

MTF 312-6

MTF 311-8

14,25

23,2

38,1

21,4

0,085

0,092

0,085

0,114

0,755

0,48

0,268

0,8

1,05

0,645

0,334

1,08

0,485

0,111

0,107

0,455

0,855

0,241

0,244

0,775

1,92

4,2

2,66

1,99

MTF 312-8

MTF 411-6

MTF 412-6

MTF 411-8

MTF 412-8

29,8

40,0

51,8

29,8

49,6

0,088

0,077

0,069

0,083

0,08

0,45

0,197

0,124

0,327

0,182

0,666

0,287

0,197

0,53

0,313

0,13

0,76

0,055

0,117

0,095

0,29

0,236

0,173

0,26

0,231

3,5

2,37

1,96

2,94

2,03

Додаток 16

Технічні дані кранових електродвигунів серії МТН із фазним ротором 50 Гц, 380 В

Тип двигуна

Потужність на валу, кВт, при

n_н,

об/хв

I_СН,

cos φ

η, %

I_2Н,

Е_2Н,

Mмакс,

Нм

GD²,

кг*м²

25%

40%

60%

100%

хв

МТН 111-6

3,5

3,0

2,5

2,0

3,0

2,5

870

895

920

940

11,6

10,5

9,8

0,72

0,67

0,60

0,52

16,5

13,2

10,8

8,5

176

0,19

МТН 112-6

5,3

4,5

3,6

3,0

4,5

3,6

885

910

930

945

15,3

13,9

12,6

12,1

0,76

0,71

0,64

0,58

19,0

15,6

12,2

10,0

203

118

0,27

МТН 211-6

8,2

7,0

5,6

4,2

7,0

5,6

900

920

940

955

24,6

22,5

21,5

19,5

0,70

0,64

0,56

0,47

23,0

19,5

14,7

10,7

236

196

0,46

МТН 311-6

13,0

11,0

9,0

7,0

11,0

9,0

925

940

955

965

35,0

31,5

28,5

26,5

0,74

0,69

0,63

0,55

51,0

42,0

34,0

25,5

172

314

0,90

МТН 312-6

17,5

15,0

12,0

9,0

15,0

12,0

945

950

960

965

43,0

38,5

34,5

31,5

0,77

0,73

0,66

0,57

80,5

54,0

46,0

36,0

26,5

219

471

1,25

МТН 411-6

27,0

22,0

18,0

14,0

22,0

18,0

950

960

965

975

55,5

0,77

0,73

0,67

0,57

82,5

80,5

235

638

2,0

МТН 412-6

36,0

30,0

25,0

18,

30,0

25,0

955

965

970

980

69,5

60,5

0,75

0,71

0,65

0,55

83,5

84,5

255

932

2,7

Продовження додатка 16

Тип двигуна

Потужність на валу, кВт, при

n_н,

об/хв

I_СН,

cos φ

η, %

I_2Н,

Е_2Н,

Mмакс,

Нм

GD²,

кг*м²

25%

40%

60%

100%

30хв

60хв

МТН512-6

65,0

55,0

44,0

33,

65,0

55,0

955

960

970

980

167

120

0,82

0,79

0,76

0,67

130

105

340

1630

4,1

МТН611-6

940

950

960

970

175

154

127

107

0,86

0,85

0,80

0,74

204

180

140

108

270

2610

13,1

МТН612-6

112

950

960

965

975

225

193

171

140

0,86

0,85

0,81

0,75

207

176

148

111

366

3580

16,5

МТН613-6

140

118

140

118

955

960

965

970

278

237

198

164

0,86

0,84

0,80

0,72

190

160

128

473

4660

20,4

МТН311-8

9,0

7,5

6,0

4,5

7,5

6,0

975

690

705

715

26,1

23,4

21,3

19,5

0,74

0,68

0,60

0,50

70,5

71,5

71,0

69,5

245

265

1,10

МТН312-8

8,2

6,0

8,2

690

700

715

725

34,7

27,5

0,74

0,69

0,58

0,49

165

422

1,25

МТН411-8

395

705

710

720

39,8

35,6

0,73

0,67

0,63

0,55

77,5

48,8

31,5

206

569

2,15

МТН412-8

710

715

725

730

0,68

0,63

0,56

0,46

80,5

248

883

3,0

МТН511-8

695

705

715

725

0,77

0,72

0,66

0,58

281

1000

4,3

МТН512-8

695

705

715

725

104

0,79

0,74

0,69

0,63

305

1370

5,7

МТН611-10

560

570

575

580

128

112

0,76

0,72

0,66

0,56

185

154

123

185

2320

17,0

МТ612-10

560

565

575

580

165

147

125

108

0,77

0,78

0,68

0,58

181

154

120

248

3140

21,0

Продовження додатка 16

Тип двигуна

Потужність на валу, кВт, при

n_н,

об/хв

I_СН,

cos φ

η, %

I_2Н,

Е_2Н,

Mмакс,

Нм

GD²,

кг*м²

25%

40%

60%

100%

30хв

60хв

МТН613-10

570

575

580

585

207

180

157

132

0,76

0,72

0,66

0,53

179

145

114

320

4120

25,0

МТН711-10

125

100

125

100

580

584

588

592

287

246

216

195

0,74

0,69

0,63

0,57

89,5

88,5

294

233

180

147

272

4560

41,0

МТН712-10

155

125

100

155

125

580

585

590

593

355

300

262

235

0,75

0,70

0,65

0,58

88,5

90,3

88,5

295

237

185

146

327

5690

51,0

МТН713-10

200

160

125

100

200

160

582

586

590

893

458

392

344

313

0,73

0,68

0,61

0,54

90,5

90,3

89,5

305

244

186

148

408

7310

60,0

Додаток 17

Розрахункові дані електродвигунів МТН із фазним ротором 50 Гц, 380 В

Тип двигуна

I₀, А

cosφ

r₁, Ом

х₁, Ом

r₂, Ом

х₂, Ом

k_r =k_e

МТН 111-6

МТН 112-6

МТН 211-6

МТН 311-6

9,65

11,25

23,2

0,125

0,112

0,095

2,25

1,67

0,835

0,51

2,45

1,88

0,88

0,645

0,755

0,505

0,466

0,124

0,829

0,905

0,666

0,241

3,92

2,89

2,18

4,2

МТН 312-6

МТН 311-8

МТН 312-8

МТН 411-6

34,4

21,4

20,8

39,7

0,092

0,123

0,103

0,08

0,337

0,875

0,51

0,219

0,431

1,08

0,666

0,271

0,125

0,44

0,132

0,08

0,254

0,775

0,29

0,233

2,66

1,99

3,5

2,37

МТН 412-6

МТН 411-8

МТН 412-8

МТН 511-8

МТН 512-8

МТН 512-6

МТН 611-6

МТН 612-6

51,8

29,8

49,6

47,4

53,1

107,5

0,071

0,086

0,084

0,07

0,08

0,068

0,052

0,05

0,133

0,352

0,202

0,164

0,103

0,065

0,049

0,023

0,197

0,507

0,313

0,232

0,172

0,161

0,133

0,09

0,059

0,125

0,102

0,124

0,091

0,05

0,028

0,033

0,173

0,245

0,231

0,448

0,356

0,197

0,096

0,065

1,96

2,96

2,03

1,65

1,42

1,21

1,38

1,0

МТН 613-6

МТН 611-10

МТН 612-10

МТН 613-10

126

78,1

88,7

120

0,072

0,08

0,06

0,02

0,036

0,06

0,042

0,064

0,18

0,136

0,102

0,038

0,027

0,033

0,038

0,05

0,176

0,133

0,099

0,8

3,72

2,1

1,26

МТН 711-10

МТН 712-10

МТН 713-10

155

183

247

0,042

0,044

0,042

0,025

0,020

0,0135

0,78

0,064

0,048

0,017

0,019

0,021

0,077

0,091

0,109

1,74

1,21

0,78

Додаток 18

Коефіцієнт тертя для підшипників ходових коліс механізмів пересування

Вид підшипника

Ковзання:

відкритого типу

букса з рідким мастилом

0,1

0,08

Гойдання:

кулькові та роликові

конічні

0,015

0,02

Додаток 19

Коефіцієнт тертя гойдання ходових коліс механізмів пересування

Діаметр ходового колеса, м	Ходові колеса
	Сталеві		Чавунні
	плоский	з опуклою головкою	плоский	з опуклою головкою
0,2 – 0,3	0,3	0,4	0,4	0,5
0,4 – 0,5	0,5	0,6	0,6	0,7
0,6 – 0,7	0,6	0,8	0,8	0,9
0,8 – 1,0	0,7	1 – 1,2	0,8	1,2 – 1,4

Додаток 20

Експериментальні значення коефіцієнта тертя реборд ходових коліс механізмів пересування по рельсах

Вид механізму пересування	Тип приводу	Ходові колеса
		із циліндричним ободом		із конічним ободом
		Підшипники опор ходових коліс
		ковзання	гойдання
Крановий візок	Загальний (центральний) привод ходових коліс	1,2 – 1,3	2 – 2,3		1,2 – 1,3
Крановий міст		1,3 – 1,5	2,3 – 2,5		1,2 – 1,3
	Індивідуальний привод ходових коліс	-	1,5 – 2		-

1 / 41 2 3 4 > Следующая >>>

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

#
19.08.2019224.77 Кб3Завдання до лаборатоних TURBO PASCAL_12.doc
#
01.05.20251.53 Mб0Завдання заоч.по СДЯР з метод.doc
#
05.03.2016249.34 Кб25Завдання контрольних робіт для заочників.doc
#
01.04.2025591.36 Кб0Завдання на РГР ГГ.doc
#
01.05.20258.65 Mб0Завдання на РГР 1.docx
#
01.04.20251.35 Mб0завдання шефер.doc
#
29.04.2019162.82 Кб2Завдання_1еп_2012.doc
#
01.04.2025224.26 Кб0Завдання_1еп_2013.doc
#
01.04.2025257.54 Кб0Завдання_1еп_2013.doc
#
01.05.202564 Кб0завданнядиплом МВ.doc
#
01.12.2018415.74 Кб2ЗавданняРГР_101ТН_1сем_2011.doc
