Структурна схема n-ої тарілки

Рис.6.

  • Рівняння динаміки:

(11)

  • Рівняння статики:

Gyn-1*Cpyn-1 *yn-1 + Gфл*Cрфл *фл =

Gyn *Cpyn *в + Gxn *Cpxn *в (12)

  • Позначення:

  • Мxn - маса парової фази нагорі колони;

  • Cpyn, Cpy,n-1, Cрфл, Cpxn - питомі теплоємності парової й рідкої фази на n-ої тарілці;

  • Gyn-1, Gyn, Gxn - витрати парової й рідкої фази на n-ої тарілці.

  • На підставі (11) і (12) можна вважати:

  • Кращий керуючий вплив Gфл .

15.3.5. Баланс по паровій фазі.

Структурна схема конденсатора без флегмової ємності.

Рис.7

125

  • Рівняння динаміки:

(13)

  • Рівняння статики:

(14)

  • Особливості:

  • Рішення рівняння динаміки для pв дає вираз для інтегральної ланки.

  • Якщо врахувати вираження Gyn = f (pв ), то ланка виходить аперіодичним 1 порядку.

  • G = f (Gхл ), можна одержати на підставі теплового балансу конденсатора:

. (15)

  • На підставі (13), (14) і (15) можна прийняти:Pв =f(Gхл).

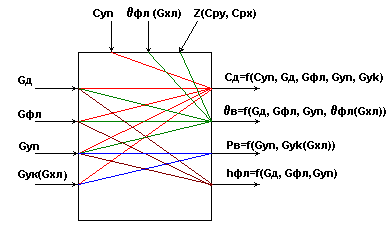

15.3.6. Інформаційна схема верху колони.

Рис.8.

Інформаційна схема верху колони як многосвязного об'єкта по в й pв

Рис.9а.

126

Інформаційна схема верху колони як многосвязного об'єкта по hфл й в

Рис.9б.

Інформаційна схема колони як многосвязного об'єкта по в й н.

Рис.9в.

15.4. Математичний опис підігрівача потоку живлення.

15.4.1.Тепловий баланс.

  • Рівняння динаміки.

(16)

  • Рівняння статики.

Gт Cрттвх - Gт Cрттвых = Gп Cpпn0 - Gп Cpпn , (17)

  • Позначення:

  • т вх ,т вых , n 0 ,n – температури потоків теплоносія й живлення на вході й виході з теплообмінника;

  • Vn - об'єм потоку живлення в трубах теплообмінника;

  • Cpп, Срт - питомі теплоємності потоків живлення й теплоносія;

  • Gт, Gп - масові витрати теплоносія й живлення, кг/ч.

  • На підставі (16) і (17) можна вважати:

.

127

  • Кращий керуючий вплив Gт.

15.4.2.Інформаційна схема підігрівача потоку живлення як об'єкта управління п0 .

Рис.10.

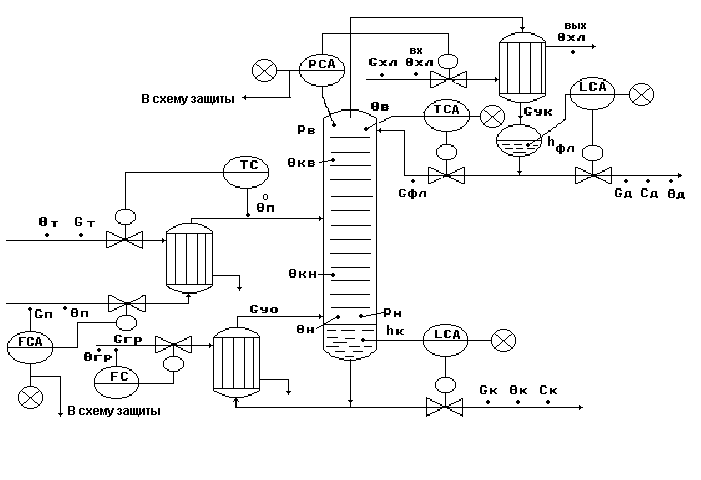

15.5. Типова схема автоматизації процесу ректифікації.

Рис.11.

128

15.6.Типове рішення автоматизації процесу ректифікації.

  1. Регулювання.

  • Регулювання θв=f(cд) по подачі флегми - непряме регулювання показника ефективності процесу cд.

  • Регулювання Pв по подачі хладоагента Gхл - забезпечує матеріальний баланс по паровій фазі.

  • Регулювання hфл по відборі флегми Gфл - забезпечує матеріальний баланс по рідкій фазі верху колони.

  • Регулювання hк по відборі кубового продукту Gк - забезпечує матеріальний баланс по рідкій фазі низу колони.

  • Стабілізація витрати живлення Gп - забезпечує:

  • матеріальний баланс по всій речовині,

  • зняття найбільш істотних обурювань,

  • задане положення робочої області колони;

  • стабілізацію продуктивності установки.

  • Стабілізація витрати пари, що гріє, Gгр - забезпечує:

  • тепловий баланс установки;

  • стабілізацію Gy0 .

  • Регулювання θп0 по подачі Gт забезпечує:

  • задане положення робочої лінії;

  • ефективність процесу поділу;

  • тепловий баланс
