1.5 Контроль якості проведення земляних робіт
Контроль якості проведення земляних робіт полягає в систематичному нагляді та перевірці відповідності виконаних робіт проектній документації та вимогам діючих нормативних документів.
Параметри споруд, що регламентуються технічними нормами, складають номенклатуру параметрів контролю якості для кожного конкретного випадку.
Технологічний контроль за якістю проведення земляних робіт проводять за допомогою технологічної карти поопераційного контролю якості за такими видами робіт:
- вертикальне планування ґрунту;
- розробка траншеї;
- засипання траншеї;
- влаштування земляного насипу.
Якість проведення земляних робіт у зимовий період слід перевіряти шляхом визначення характеристик ґрунту. Загальна кількість мерзлого ґрунту в засипанні має бути не більше 50 відсотків. Виявлені під час контролю дефекти та відхилення від проекту і вимог будівельних норм та правил або технологічних інструкцій необхідно виправити до початку проведення наступних операцій.
Операційний контроль якості здійснюють виконавці робіт, бригадири і представники технічного нагляду. Характеристику параметрів, що підлягають контролю під час виконання земляних робіт, зазначено в таблиці 1.9 [14].
Таблиця 1.9 – Контроль параметрів земляних робіт
Наймену- вання параметра, який контролюють |
Межі вимірювання |
Похибка вимірю- вання, % |
Засоби вимірю- вання |
|
міні-мальні |
макси-мальні |
|||
1 |
2 |
3 |
4 |
5 |
Відхилення осі траншеї від прямої на довжині 100 діаметрів, см |
0 |
500 |
1,0 |
Теодоліти, нівеліри, рейка нівелірна |
Глибина траншеї, м |
1,0 |
10,0 |
2,0 |
Рейка нівелірна, стрічка мірна, схил механічний |
Ширина траншеї по низу на прямолінійних ділянках, м |
1,0 |
3,0 |
5,0 |
Рулетка, стрічка мірна, рейка нівелірна, нівелір |
Ширина траншеї по низу на криволінійних ділянках, м |
1,0 |
5,0 |
5,0 |
Рулетка, стрічка мірна, нівелірна рейка, нівелір |
Закінчення таблиці 1.9
1 |
2 |
3 |
4 |
5 |
Відхилення дна траншеї від проектного положення по вертикалі, см |
0 |
50 |
5,0 |
Рулетка, стрічка мірна, нівелірна рейка, |
Товщина м’якої підсипки траншеї в скельних ґрунтах, см |
0 |
50 |
5,0 |
Щуп металевий вимірюва-льний |
Товщина м'якої засипки траншеї, см |
0 |
50 |
5,0 |
Щуп металевий вимірюва-льний |
Також операційний контроль якості виконання земляних робіт має включати:
- перевірку правильного перенесення фактичної осі траншеї згідно з проектним положенням;
- перевірку ширини смуги для роботи одноковшових екскаваторів;
- перевірку відкосів траншеї (залежно від структури ґрунтів);
- перевірку товщини шару підсипання на дно траншеї і товщину шару присипання трубопроводу м’яким ґрунтом;
- контроль товщини шару підсипання та засипання трубопроводу м’яким ґрунтом;
- перевірку позначок верху насипу, його ширини і крутизни відкосів;
- величину фактичних радіусів кривизни траншеї на ділянках горизонтальних кривих.
Контроль правильного перенесення осі траншеї в плані виконують теодолітом з прив’язкою до осі.
Траншею розробляють за допомогою одноковшового (рисунок 1.3) та роторного (рисунок 1.4) екскаваторів.

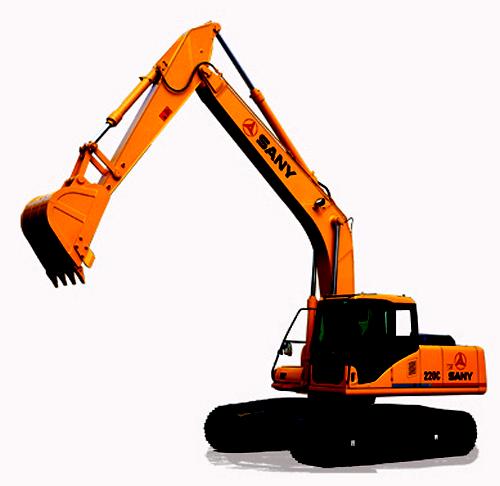

Рисунок 1.3 – Одноковшовий екскаватор
Рисунок 1.4 – Роторний траншейний екскаватор
Ширину смуги для проходження одноковшового екскаватора контролюють шляхом промірювання рулеткою.
Ширина траншеї по дну, в тому числі на ділянках, де проводиться баластування кривих, контролюється шаблонами, які опускають в траншею. Фактичний радіус повороту траншеї в плані виміряються теодолітом. При цьому відхилення фактичної осі траншеї на криволінійній ділянці має перебувати в межах від 198 до 202 мм.
Фактична позначка дна траншеї в будь-якій точці не повинна перевищувати проектну і може бути менша за неї на величину до 100 мм.
Якщо проектом передбачене підсипання дна траншеї трубопроводу м’яким ґрунтом, то його товщина контролюється щупом, який опускають з берми траншеї. Товщина розрівнювального шару має бути в межах від 108 до 202 мм.
Позначка рекультивованої смуги контролюють геометричним нівелюванням. Фактична позначка смуги визначається у всіх точках, де в проекті рекультивації земель вказана проектна позначка.
На нерекультивованих землях за допомогою шаблону контролюють висоту валика, яка повинна перевищувати проектну та перебувати в межах від 108 до 202 мм.
Прийняття закінчених земляних споруд здійснює спеціальна державна комісія під час здачі в експлуатацію всього магістрального трубопроводу.
