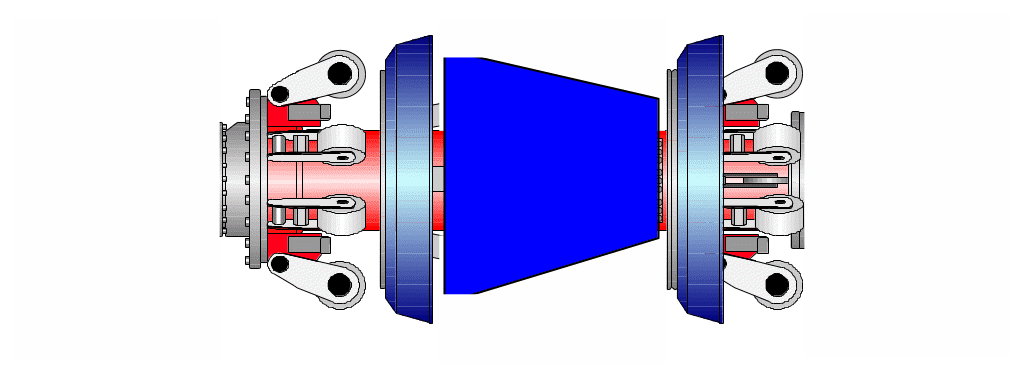

Конструкцію розмагнічувального поршня фірми «розен» показано на рисунку 1.20.
Рисунок 1.20 – Конструкція розмагнічувального поршня фірми «РОЗЕН»
Залишкове
намагнічення знижують пУдаление остаточного намагничивания
ропусканням розмагнічувального
поршня. Розмагнічування не входить до
обсягу основних робіт.
Виявлення, маркування і вимірювання глибини залягання трубопроводу. Якщо трубопровід розташований під землею, має бути визначена його точна форма за допомогою пристрою виявлення труби, наприклад, радіо детектора труби. Глибиною залягання труби (рисунок 1.21) є відстань від поверхні землі до центру труби в точці виміру.

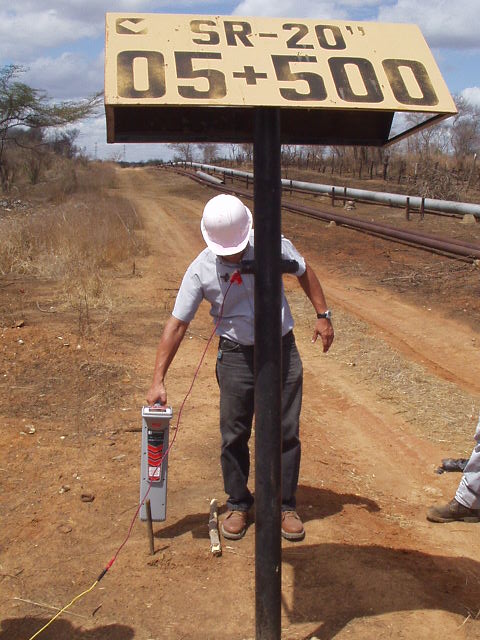

Рисунок 1.21 – Виявлення трубопроводу, визначення його локалізації і визначення глибини за допомогою радіодетектора труби
Новітні технології «Фізико-механічного інституту імені Карпенка НАН України». З розроблених останнім часом систем, пристроїв і приладів діагностики та засобів захисту сталевих підземних трубопроводів підвищеним попитом користуються прилади, що забезпечують швидкі якісні вимірювання параметрів стану ізоляційного покриття труб та вимірювання залишкової товщини стінки сталевої труби в місцях корозійних ушкоджень.
У фізико-механічному інституті імені Карпенка НАН України проводять роботу із вдосконалення системи пошуку і реєстрації натікання струму приладом «СПРУТ» з метою забезпечення стабільної роботи у складних міських умовах та на промислових майданчиках. Розробка блоків автоматичного управління роботою катодних перетворювачів «СКАТ» у напрямку стабільної підтримки захисного потенціалу, економії електроенергії, зменшення коефіцієнту пульсації вихідної напруги, підвищення надійності роботи у складних кліматичних умовах, що продовжить термін служби анодного заземлення, ймовірність корозійного ураження трубопроводів і підвищить їх експлуатаційний ресурс.
З огляду на перспективи розвитку засобів діагностики і захисту підземних комунікацій фахівці підприємства розробили базовий зразок нового класу катодних перетворювачів. Високий коєфіціент корисної дії та низький коефіцієнт пульсацій вихідної напруги (струму), порівняно малі габарити і вага – основні експлуатаційні переваги високочастотного перетворювача постійного струму ВППТ.
Акустико-емісійна система «SKOP». Ця система призначена для відбору, реєстрування, обробки сигналів акустичної емісії і сигналів про робочі параметри досліджуваного об’єкта (зусилля навантаження, температури, механічні характеристики матеріалу на момент дослідження тощо), а також для визначення місця розташування джерел акустичної емісії.
Систему можна використовувати для:
- моніторингу та технічної діагностики резервуарів, ємностей високого тиску та трубопроводів;
- фундаментальних і прикладних досліджень конструкційних матеріалів (статичної та циклічної тріщиностійкості, зародження та розвитку холодних і гарячих тріщин у процесі зварювання, нижнього порогового значення коефіцієнта інтенсивності напружень у випадку водневого і корозійного розтріскування матеріалів, дослідження композитів тощо).
Електромагнітна пошуково-вимірювальна система «ІМК-5». Пошукова система уможливлює виявлення визначення координат місць пошкодження ізоляції магістральних нафто-, газо-, продуктопроводів та інших підземних комунікацій. Завдяки портативності можна швидко і якісно обстежити територію перед проведенням земельних робіт.
Ультразвуковий томограф «UST-04M». Томограф призначений для експериментального визначення просторового розподілу швидкостей поширення та загасання поздовжніх, поперечних і поверхневих ультразвукових хвиль з метою розрахунку на його основі просторового розподілу фізико-механічних властивостей матеріалу: модулів пружності, міцнісних характеристик, твердості, розміру зерна, міжкристалічної корозії, параметрів неоднорідного напружено-деформованого стану. Портативність томографа дозволяє використовувати його у важкодоступних місцях та в складних умов.
Апаратура для обстеження протикорозійного покриття підземних трубопроводів. Сюди відносяться:
- портативний трасошукач – для визначення напряму магнітного поля змінного струму;
- портативний глибиномір – для вимірювання відстані від поверхні землі до осі підземного трубопроводу;
- портативний вольтметр – для вимірювання різниці електричних потенціалів та контролю параметрів електрохімічного захисту;
- безконтактні вимірювачі струму – для визначення розподілу струму між ділянками підземних трубопроводів та виявлення пошкоджень ізоляції.
Технології вихроструменеві контролю властивостей та дефективності матеріалів. Розроблені вихроструменеві дефектоскопи типу «Леотест-ВД» та «Леондекс-МДФ» для виявлення і оцінки поверхневих дефектів втомного та корозійного походження. Ці дефектоскопи виявляють дефекти у вузлах сплавів, що вперше дозволило застосувати вихроструменевий контроль для діагностування деталей.
