Дефектоскопические материалы.
Фильтрующиеся суспензии являются специфическим видом пенетранта. В жидкий пенетрант добавляют нерастворимый порошок с диаметром частиц 0,01...0,1 мм, обладающий цветовым контрастом или люминесценцией. Порошок не проникает в дефект, а фильтруется и скапливается у его устья. Такой пенетрант не требует проявления.
В качестве индикаторной жидкости, используемой для контроля материалов с наибольшей пористостью фильтрующимися частицами, можно использовать легкую фракцию нефти. Этот материал является компромиссным с точки зрения стоимости, безопасности, запаха и скорости высыхания.
Для специального применения может быть использована другая суспергирующая среда. Суспензии могут быть успешно приготовлены в воде, гликолях, тяжелой фракции нефти и спирте. Суспензии на такой жидкой основе, кроме легкой фракции нефти, должны быть специально приготовлены для конкретного применения.
Во всех жидкостях, используемых для контроля фильтрующимися частицами, частицы подбираются нужных размеров и формы.
Для контроля только поверхности рекомендуется люминесцентная контрольная среда с основой из легкой фракции нефти, в которой взвешены ярко-желтые люминесцентные частицы.
В том случае, если стремятся к восстановлению пористого изделия, используется контрольная среда, частицы которой указывают на трещину с поверхности, а цветные красители окрашивают полость трещины так, что контролер может выводить дефект до дна.
Окрашенные, но не люминесцентные дефектоскопические суспензии, также чувствительны при работе на пористых материалах, как и люминесцентные.
Однако они менее заметны на образцах сложной формы или деталях с выемками. Для таких случаев контроля рекомендуется люминесцентный материал. В общем, нелюминесцентные материалы могут быть использованы на объектах простой формы, таких, как кирпичи, кокс и бетон, хотя люминесцентные материалы проще в работе и более надежны.
Среди нерешенных еще вопросов метода фильтрующихся частиц можно отметить, например, задачу приготовления люминесцентных порошков для суспензий с наперед заданным и достаточно постоянным размером частиц, так как обычный помол не обеспечивает этого постоянства размера частиц и всегда порождает фон.
Порошок люмогена размалывается в шаровой мельнице с керамическими шарами, а затем размешивается с небольшим количеством воды и поверхностно-активным веществом до получения сметанообразной консистенции. В дальнейшем полученная смесь разбавляется водой до необходимой пропорции.
Суспензия наносится на контролируемую пористую поверхность с помощью пульверизатора, кисти или кратковременного погружения. Осмотр под ультрафиолетовым светом фокусируемого источника типа ДРШ-260 с фильтром УЭС-6 можно производить через 30...60 сек после нанесения суспензии.
Предлагаемая суспензия благодаря простоте найдет применение при дефектоскопии многих изделий из пористых материалов (керамик, бетонов, огнеупорных глин и т.п.), а также при исследовании пористых и трещиноватых проб горных пород.
Известны суспензии, с помощью которых можно выявлять трещины на поверхности бетона и в образцах горных пород размером от 2 до 150 мкм.
|
|
а |
б |

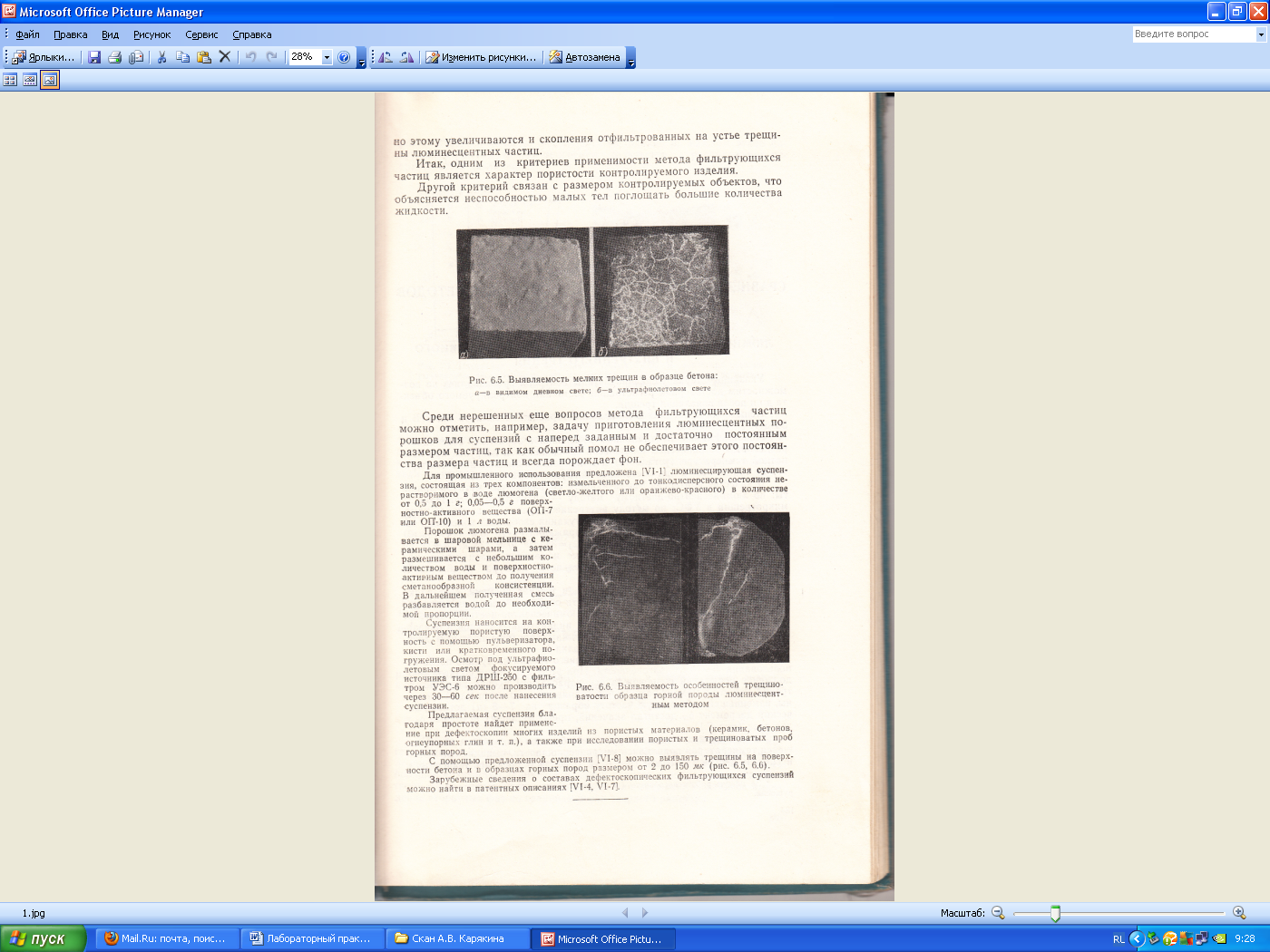

Рис. 9.1. Выявляемость мелких трещин в образце бетона (а) и особенностей трещиноватости образца горной породы люминесцентным методом (б) |
|
Люминесцентный пенетрант Bycotest PB50 – специальный пенентрант для контроля камня и бетона. Открывает трещины до 30 мкм.
