Расчет пераметров зрительного зала
Д – длина зрительного зала
Т – заэкранное пространство, при широком экране - 0,9 м
Г – расстояние по оси от киноэкрана до спинки кресла в первом ряду
Ш – ширина рабочего поля киноэкрана
В – высота рабочего поля киноэкрана
П – проекционное расстояние
φ- угол отклонения оптической оси кинопроектора от нормали в центре киноэкрана:
φг - не более 7°
φв - не более 8°
φн - не более 3°;
К - расстояние от верхнего проекционного луча до ближайших поверхностей потолка - не менее 0,6 м;
Л - расстояние от нижнего проекционного луча до пола в зоне зрительных мест - не менее 1,9 м;
Р - расстояние от края экрана до стены: при плоском экране - не менее 0,985 м;
Sуд – удельная площадь зала на одного зрителя Sуд = 0,9м²
N – количество мест в зрительном зале-300
Ф – коэффициент формы зала (для прямоугольной формы зала Ф=1,1)
Определение размеров зрительного зала
Длина зала
Д = Ф×√ N
Малый зал
Д = 1,1×√100 = 11м
Дз.ч. = Д + Т = 11 + 0,5 = 11,5 – длина зала в чистоте
Главный зал
Д = 1,1×√300 = 19,05м
Дз.ч. = Д + Т = 19,05 + 0,9 = 19,95м.
Площадь зала
S = Sуд×N
S = 0,9×100= 90м²
S = 0,9×300 = 270м²
Основные параметры зрительных залов определяем в соответствии с ОСТ 19-154-2000
Ширина
зала
Ш = S/Дз.ч.
Ш = 90/11 = 8,18м
Ш = 270/19,95 = 13,54м
Определение формы и размеров киноэкрана
Высота рабочего поля киноэкрана при широкоформатной проекции:
Вш=0.3Д
Вш(м)=0,3×11=3,3м
Вш=0,3×19,05=5,72м
Ширина рабочего поля киноэкрана при широкоформатной проекции:
Шш=0,66Д
Шш(м)=0,66×11=7,26м
Шш=0,66×19,05=12,57м.
Определение реальной вместительности зрительного зала
Расстояние по оси от киноэкрана до спинки кресла в первом ряду (Г) определяем в соответствии с ОСТ 19-154-2000, по углу видения в вертикальной плоскости α = 25° Г=3,335 при Н = 1,2м, где Н – расстояние от нижней кромки экрана до пола..
Расстояние от нижнего проекционного луча до пола в зоне зрительских мест не менее 1,9 м.
Количество мест в ряду
Nм = (Шз.ч. – 2Шпр)/Шс
Шпр = 1,2 – Ширина проходов в зале
Шс = 0,56м - ширина сидения
Шз.ч – ширина зрительного зала
Nм(м) = (8,18 -2,4)/0,56 = 10
Nм = (13,54 -2,4)/0,56 = 19
Количество рядов в зале
Nр = ((Д - Г)/d)-Шпр+n1
d = 1м – расстояние между спинками смежных рядов
Шпр = 1,2 – проход между рядами
n1 – первый ряд
Nр = ((11 – 3,335)/1) – 1,2 + 1 ≈ 7
Nр = ((19,05 – 3,335)/1) – 1,2 + 1 ≈ 15
Углы видения в горизонтальной плоскости α=45°, в соответствии с этим определим количество зрительных мест в зале
N(м) = Nм×Nр = 10 × 7 = 70 мест
N
= Nм×Nр = 19× 15 = 285 мест
S’уд = S/N – практическая удельная площадь на одного зрителя
S’уд(м) = 90/70 = 1,2м²
S’уд = 270/285 = 0,9м²
Практическая удельная площадь на одного зрителя S’уд не отличается от
теоретической
Sуд следовательно условие выполняется.
Определение положения кинопроекционного оборудования
П ≥ 0,85Д ≥ 0,85×19,05 = 16,20м – проекционное расстояние
φг - не более 7°
φв - не более 8°
φн - не более 3°;

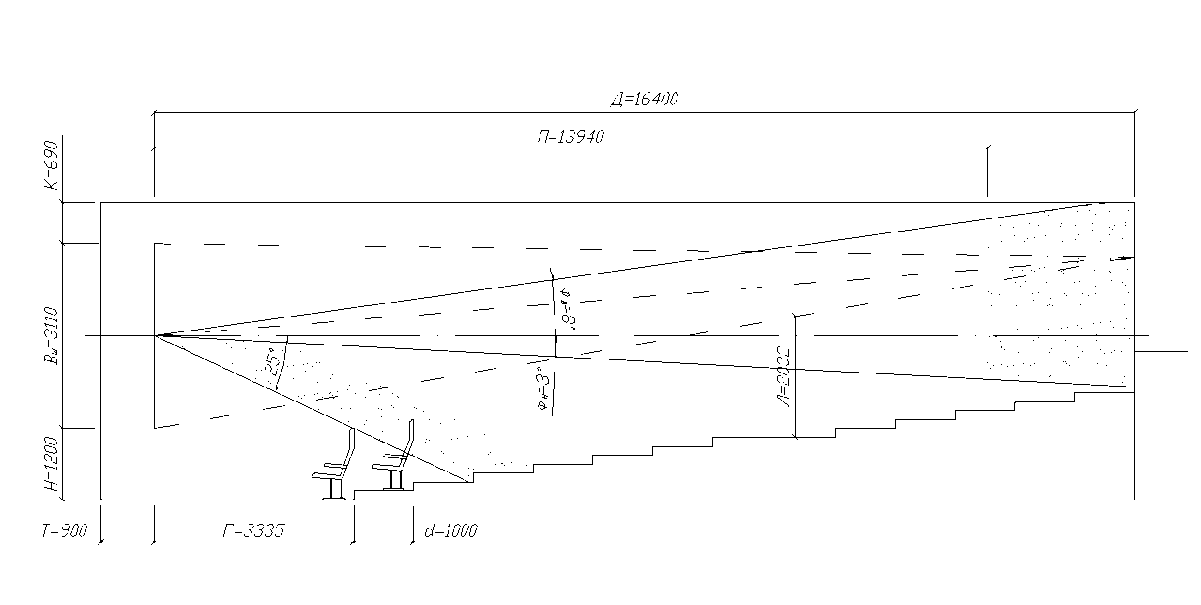

Рисунок 4.

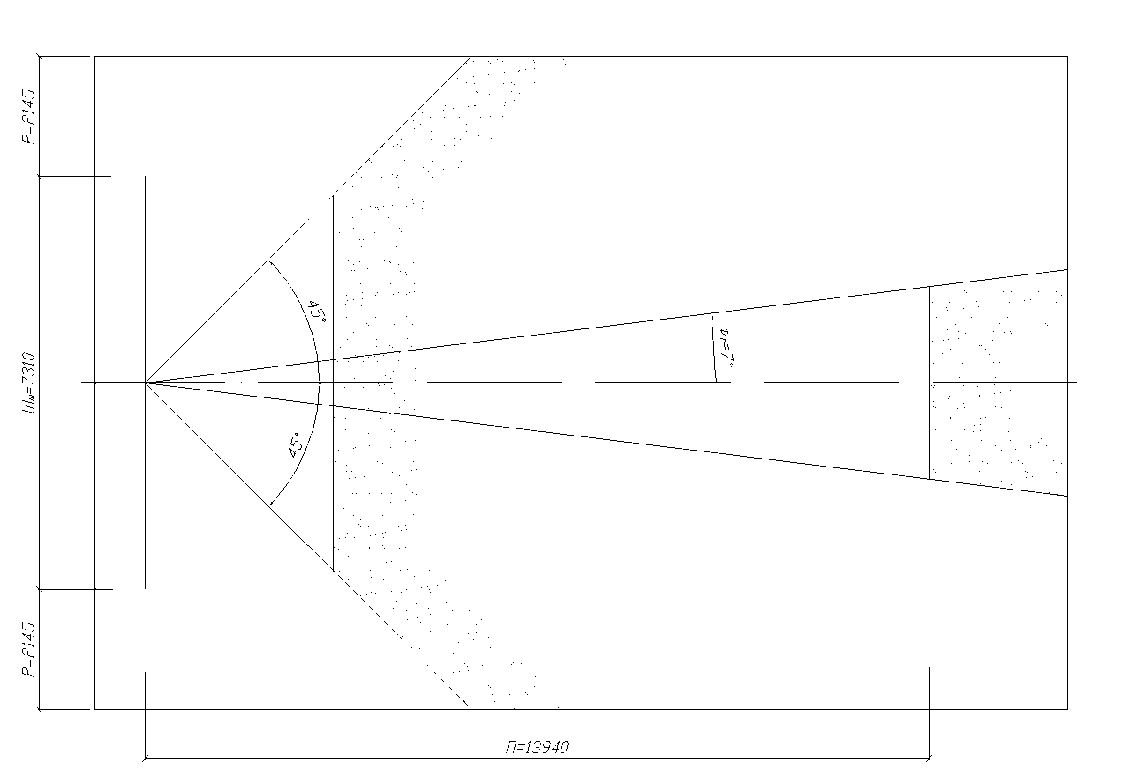

Рисунок 5.
Здание имеет размеры в осях 1-9 37,9м и А-К 44,5м; этажность – 2 этажа; высота этажа 3,9м.
