Федеральное государственное автономное

образовательное учреждение

высшего профессионального образования

«Сибирский Федеральный Университет»

Хакасский Технический институт – филиал Сибирского Федерального Университета

Кафедра ЭиУН

Курсовая работа

тема: Проектирование кинотеатра на 300 мест в городе Абакане

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

Студент, гр.39-1 Кашуркина Л.В.

Руководитель Андрюшина Е.Е.

Абакан 2011

Содержание

1. Исходные данные…………………………………………………………….3

2. Теплотехнический расчёт………………………………………………….....4

3. Построение розы ветров……………………………………………………... 9

4. Объемно-планировочное решение…………………………………………...9

5. Расчет параметров зрительного зала кинотеатра…………………………..11

6. Конструктивное решение……………………………………………………14

7. Решение генерального плана. ………………………………………………16

8. Наружная и внутренняя отделка..…………………………………………..17

9. Пожарная безопасность…………………...…………………………………17

10. Научно-исследовательская работа………………………………………...19

11.Список литературы……………………………………………………….....22

1. Исходные данные

Расчетная температура наружного воздуха- -40°C;

Степень долговечности - II;

Нормативная снеговая нагрузка – 1,0кПа;

Степень огнестойкости – I;

Класс здания – II;

Климатическая зона – 1В;

Город строительства – Абакан;

Температура наиболее холодных суток - -43°C;

Температура наиболее холодной пятидневки - -40°C;

Средняя температура отопительного периода tот.пер=-9,7°C;

Продолжительность отопительного периода z=226 суток.

Преобладающее направление ветра – ЮЗ;

Зона влажности – 3.

2. Теплотехнический расчет

Целью теплотехнического расчета является определение толщины стен и перекрытий исходя из условия сбережения теплоэнергии установленного нормами. Для поддержания внутри здания необходимой температуры необходимо решить следующие задачи:

- сократить потери тепла зимой;

- не допустить перегрев воздуха летом.

Решение этих задач заключается в утеплении ограждающих конструкций .

Теплотехнический расчет стен и покрытий проводится в соответствии с данными СНиП 23-01-2003 «Тепловая защита зданий» и СНиП II-3-79 «Строительная теплотехника».

Расчетные данные:

Район строительства – г. Абакан

Зона влажности территории – нормальная.

Влажностный режим помещений – сухой.

=20^оС – расчетная температура воздуха внутри помещения

=-41^оС – температура наиболее холодной пятидневки с коэффициентом 0,98

=-8,4^оС – температура отопительного периода

=225сут. – продолжительность отопительного периода

_int =8,7 Вт/м^2оС – коэф-т теплопередачи внутренней поверхности ограждающей конструкции

_ext =23 –коэф-т теплопередачи наружной поверхности ограждающей конструкции.

На рис.5 представлена конструкция ограждающей стены.

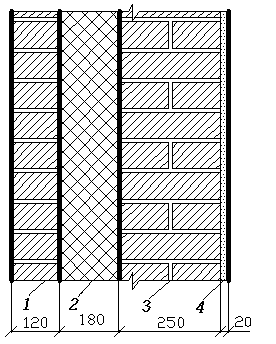

Рисунок 5 - Устройство наружной стены

Определим толщину наружных стен. Материал наружных стен представлен в таблице 1.

Таблица1 - Термическое сопротивление ограждений

№	Наименование материала
1	Кирпич обыкновенный глиняный	1800	0,70	0,120	0,17
2	Плита минераловатная ISOVER	14	0,036	Х	Х/0,036
3	Кирпичная кладка из обыкновенного глиняного кирпича на цементно-песчаном растворе	1800	0,70	0,25	0,175
4	Цементно-песчаный раствор	1800	0,76	0,02	0,026

Требуемое термическое сопротивление для конструкции наружных стен определяем согласно СНиП 23-01-2003 «Тепловая защита зданий»

Значения для величин D_d, отличающихся от табличных, следует определять по формуле R_req=aD_d+b ,                                                                  где - градусо-сутки отопительного периода, °С·сут, для конкретного пункта;      a, b- коэффициенты, значения которых следует принимать по данным таблицы для соответствующих групп зданий.

Для D_d=6390 a=0.0003, b=1.2

_{Определяем толщину утепляющего слоя из условия:}

_{По конструктивным требованиям принимаем толщину утеплителя}

_{Общее сопротивление теплопередаче наружной стены:}

Условие выполняется, принимаем толщину утеплителя d₂=0,10 м.

Принимаем толщину стены 490 мм.

На рисунке 6 представлена конструкция покрытия.

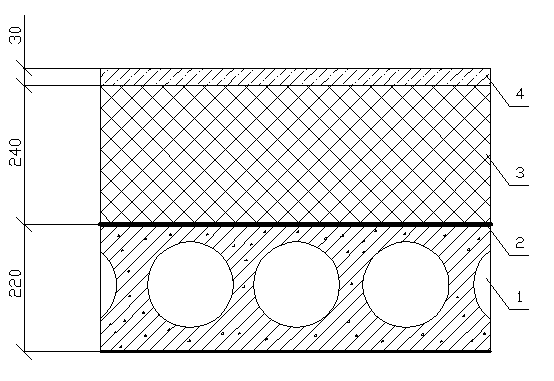

Рисунок 6 - Устройство покрытия

Определим толщину перекрытия. Материал перекрытия представлен в таблице 2.

Таблица2. - Термическое сопротивление ограждений

№	Наименование материала
1	Ж/б панель	2500	1,69	0,22	0,13
2	Слой пароизоляции(рубероид)	600	0,17	0,005	0,03
3	Плита минераловатная	200	0,07	Х	Х/0,07
4	Цементная стяжка	1800	0,70	0,03	0,042

Требуемое термическое сопротивление для конструкции перекрытия определяем согласно СНиП 23-01-2003 «Тепловая защита зданий» путём интерполяции.

Результаты расчета представлены в таблице 2.

Таблица 3- Термическое сопротивление

Градус-сутки отопительного периода, °С
6000	3,5
8000	4,2
6204	X

_{Определяем толщину утепляющего слоя из условия:}

_{Определяем толщину утепляющего слоя из условия:}

_{По конструктивным требованиям принимаем толщину утеплителя}

_{Общее сопротивление теплопередаче наружной стены:}

Условие выполняется, принимаем толщину утеплителя d₃=0,24 м.

Принимаем толщину перекрытия -495 мм.
