12. Определение напряжения на шинах гпп в моменты максимальной и минимальной нагрузок
Напряжение ответвления при максимальной нагрузке [1]:
,
(12.1)
Напряжение ответвления при минимальной нагрузке [1]:
, (12.2)
где
напряжение холостого хода на стороне
НН,
потери напряжения в трансформаторе ,
приведённых к стороне НН,
напряжение на стороне ВН при максимальной
/ минимальной нагрузках ,
напряжение на стороне НН при максимальной
/ минимальной нагрузках .

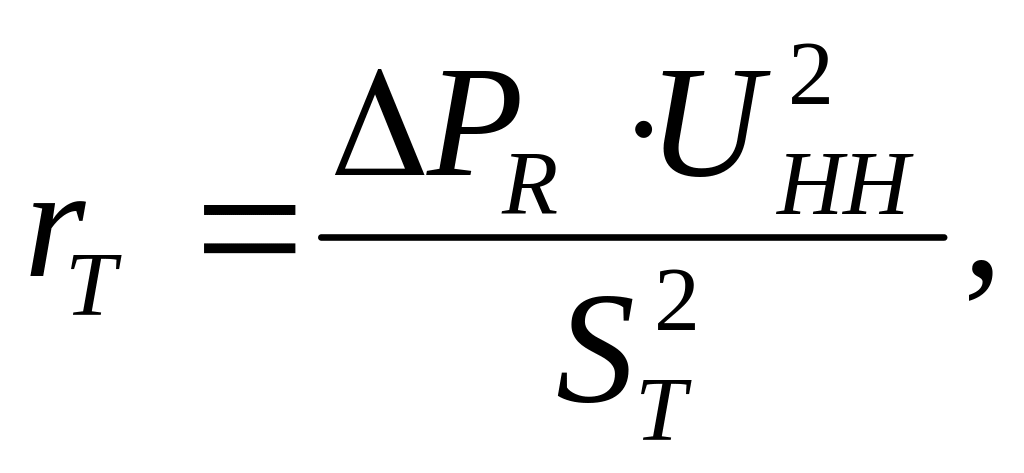

Активное сопротивление трансформатора , приведённое к стороне НН по [1]:
(12.3)

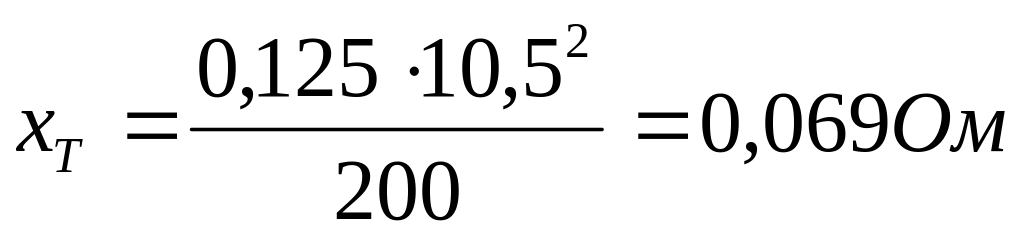

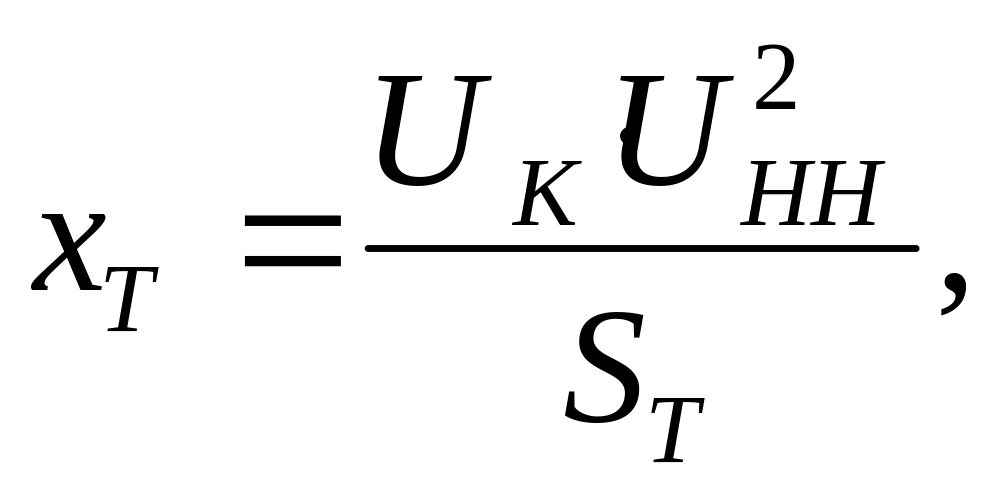

Реактивное сопротивление трансформатора , приведённое к НН [1]:
(12.4)
Потери напряжения в трансформаторе по [1]:
(12.5)
Находим
при максимальной нагрузке .
Мощность , генерируемая 2-мя линиями , питающими ГПП.
, (12.6)
Мощность в конце участка de:
, (12.7)
Потери мощности в линии de:
Мощность в начале участка de

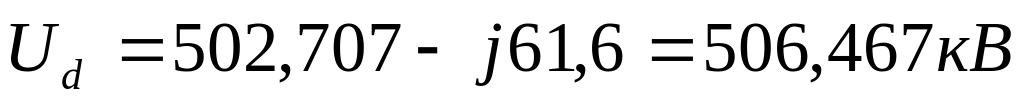

Напряжение в точке е на шинах ВН ГПП :
(12.8)
где

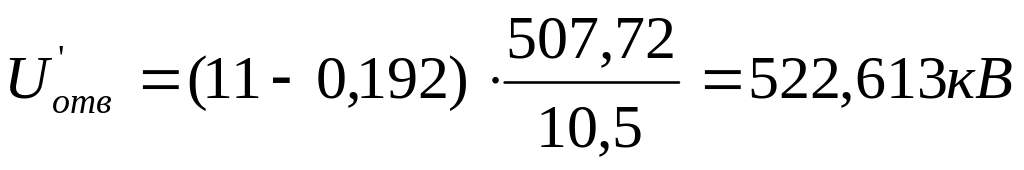

Напряжение ответветвления в максимальном режиме
Минимальный режим.
Мощность в конце участка de:
, (12.9)
Потери мощности в линии de:
Мощность в начале участка de
Напряжение в точке
е
на шинах ВН ГПП в минимальном режиме :
(12.10)
где
Потери напряжения в трансформаторе по [1]:
(12.11)
Напряжение ответветвления в минимальном режиме

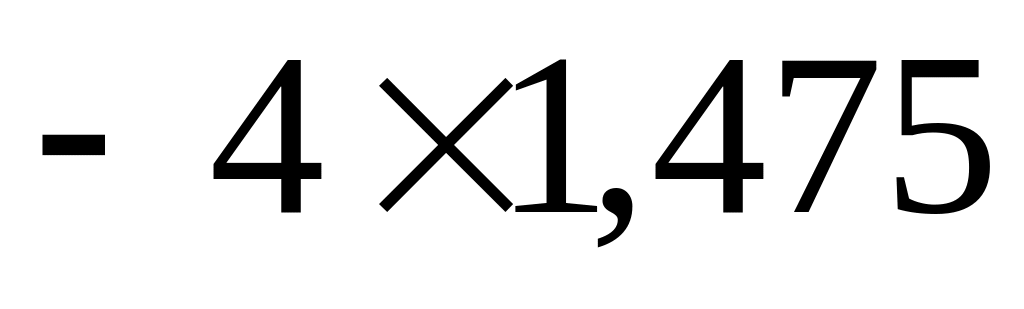

Для РПН трансформатора ТДЦ – 200000/500 составляем табл.12.1. регулируемых ответвлений . Ступень регулирования в большую сторону 1,375% , в меньшую 1,475%.
Таблица 12.1.
Ступени
регулирования РПН трансформатора ТДЦ
– 200.
№ ступени |
Uст , кВ |
№ ступени |
Uст , кВ |
|
441 |
|
555 |
|
448,38 |
|
548,125 |
|
455,75 |
|
541,25 |
|
463,13 |
|
534,38 |
|
470,5 |
|
527,5 |
|
477,88 |
|
520,63 |
|
485,85 |
|
513,75 |
|
492,63 |
|
506,875 |
13. Определение сечения проводов сети , питающей тп
Выбор сечения проводов по экономической плотности тока :
(13.1)
где
сечение на участке кj
номинальный
ток на участке кj
j – экономическая плотность тока , равная по табл. 9.1.[4] j = 1.2 А/мм2 для кабелей с бумажной изоляцией при Тmax = 6100 ч .
Токи на участках определяем по формуле :
(13.2)
где
мощность нагрузки участка кj
, кВА
- номинальное напряжение на НН
Ток участка fg (КТП№2)

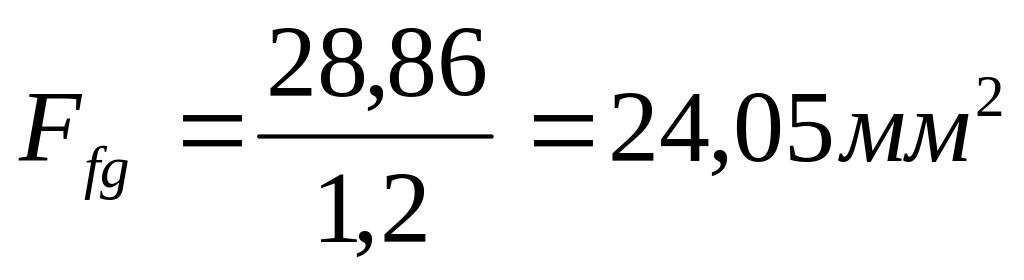

Сечение кабеля на участке fg.
Принимаем кабель марки АСБ – 3*25 по табл. 7.11. [4]
Ток участка fh
Сечение кабеля на участке fh
Принимаем кабель марки АСБ – 3*120 по табл. 7.11. [4]
Ток участка hk
Сечение кабеля на участке hk
Принимаем кабель марки АСБ – 3*70 по табл. 7.11. [4]

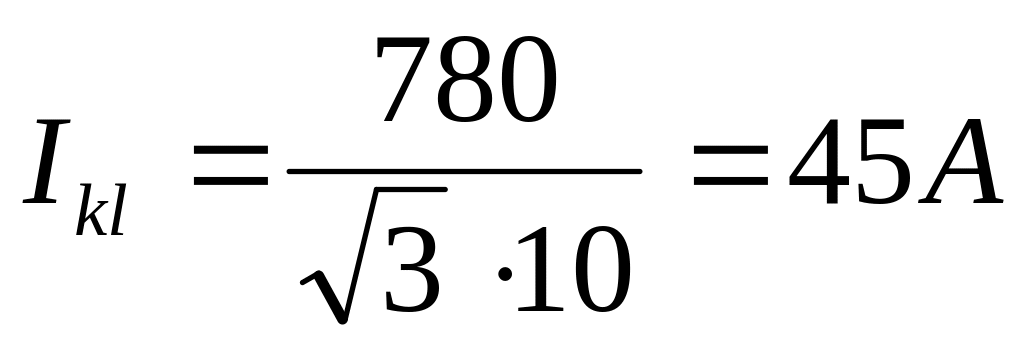

Ток участка kl
Сечение кабеля на участке kl
Принимаем кабель марки АСБ – 3*50 по табл. 7.11. [4]
Параметры кабелей участков приведены в табл.13.1
Таблица 13.1.
Расчётные
характеристики кабелей АСБ
Участок |
Марка и сечение кабеля |
r0 , Ом/км |
Длина линии , км |
r , Ом/ км |
fg |
АСБ – 3*25 |
1,24 |
0,7 |
0,868 |
fh |
АСБ – 3*120 |
0,258 |
0,1 |
0,0258 |
hk |
АСБ – 3*70 |
0,443 |
0,7 |
0,31 |
kl |
АСБ – 3*50 |
0,62 |
0,2 |
0,124 |
