1. Асинхронный двигатель – 1 шт.

2. Автоматический выключатель – 1шт.

3. Пакетный переключатель – 1 шт.

4. Вольтметр – 1 шт.

5. Амперметр – 1 шт.

ВЫПОЛНЕНИЕ РАБОТЫ:

1. Собрать электрическую цепь (рисунок 1)

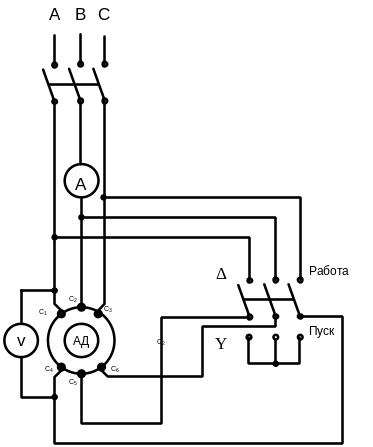

Рисунок 1 - Схема пуска асинхронного двигателя

2. Поставить пакетный переключатель в положение «Y», включить автоматический выключатель и змерить бросок пускового тока и величину Uф. Результаты замеров записать в таблицу 1

3. Поставить пакетный переключатель в положение «Δ», включить автоматический выключатель и замерить бросок пусковго тока и Uф.

Результаты замеров записать в таблицу 1

Таблица 1 – Линейные токи и фазные напряжения на треугольнике и звезде

Соединение	I, А	U, В
Y


Сравнить значения пускового тока при соединении обмоток статора «Δ» и «Y». Отношение пускового тока при соединении обмотки статора «Δ» и пусковому току при соединении «Y», должно быть равно трем.

Чтобы убедиться в уменьшении тока при пуске переключением обмотки статора со «Y» на «Δ», нужно пустить двигатель при соединении обмоток статора «Y» и не допуская остановки ротора, быстро перевести пакетный переключатель в положение «Δ». При пуске двигателя по амперметру наблюдать наибольший пусковой ток: I_пуск= ________________.

4. Выключить двигатель, обратить внимание на направление вращения ротора. Для реверсирования двигателя поменять местами два из трех отходящих от автоматического выключателя провода. Включить автоматический выключатель при положении пакетного переключателя «Пуск» и наблюдать изменение направление вращения ротора.

ВЫВОД: ____________________________________________________________

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

КОНТРОЛЬНЫЕ ВОПРОСЫ:

1. Принцип действия асинхронного двигателя

2. Реверсирование асинхронного двигателя

3. Соотношение между пусковыми токами при соединении «Y» и «Δ».

4. Доказать теоретически (формулы) соотношение между , , если известно напряжение сети U_с и сопротивление фазы двигателя Z_ф

ПРАКТИЧЕСКАЯ РАБОТА № 11

РАСЧЕТ ТРЁХФАЗНОГО СИНХРОННОГО ТУРБОГЕНЕРАТОРА

ЦЕЛЬ: Рассчитать для номинального режима работы потребляемую механическую мощность, потери мощности, реактивную и полную мощности, ток, отдаваемый в сеть. Начертить принципиальную электрическую схему трехфазного синхронного турбогенератора

ВАРИАНТ №________

Тип турбогенератора	Pн, МВт	cos φ	Uн, кВ	nн, об/мин	ηн, %

ОПРЕДЕЛИТЬ:___________________________________________________

_________________________________________________________________

ВЫПОЛНЕНИЕ РАБОТЫ:

1. Полная мощность отдаваемая генератором:

2. Номинальный ток генератора:

3. Фазное напряжение статора:

4. Потребляемая механическая мощность:

5. Потери мощности:

6. Реактивная мощность:

7. Число пар полюсов:

8. Принципиальная электрическая схема:

Рисунок 1 - Принципиальная электрическая схема трехфазного

синхронного турбогенератора

ВЫВОД:________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

КОНТРОЛЬНЫЕ ВОПРОСЫ:

1. Принцип действия синхронного генератора

2. Устройство синхронного генератора

3. Отличие турбогенераторов от гидрогенераторов

4. Каким способом можно регулировать частоту вращения синхронного двигателя?

5. От каких параметров зависит частота вращения синхронного двигателя?

6. На какие параметры двигателя влияет величина тока возбуждения?
